Тривалковий каландр

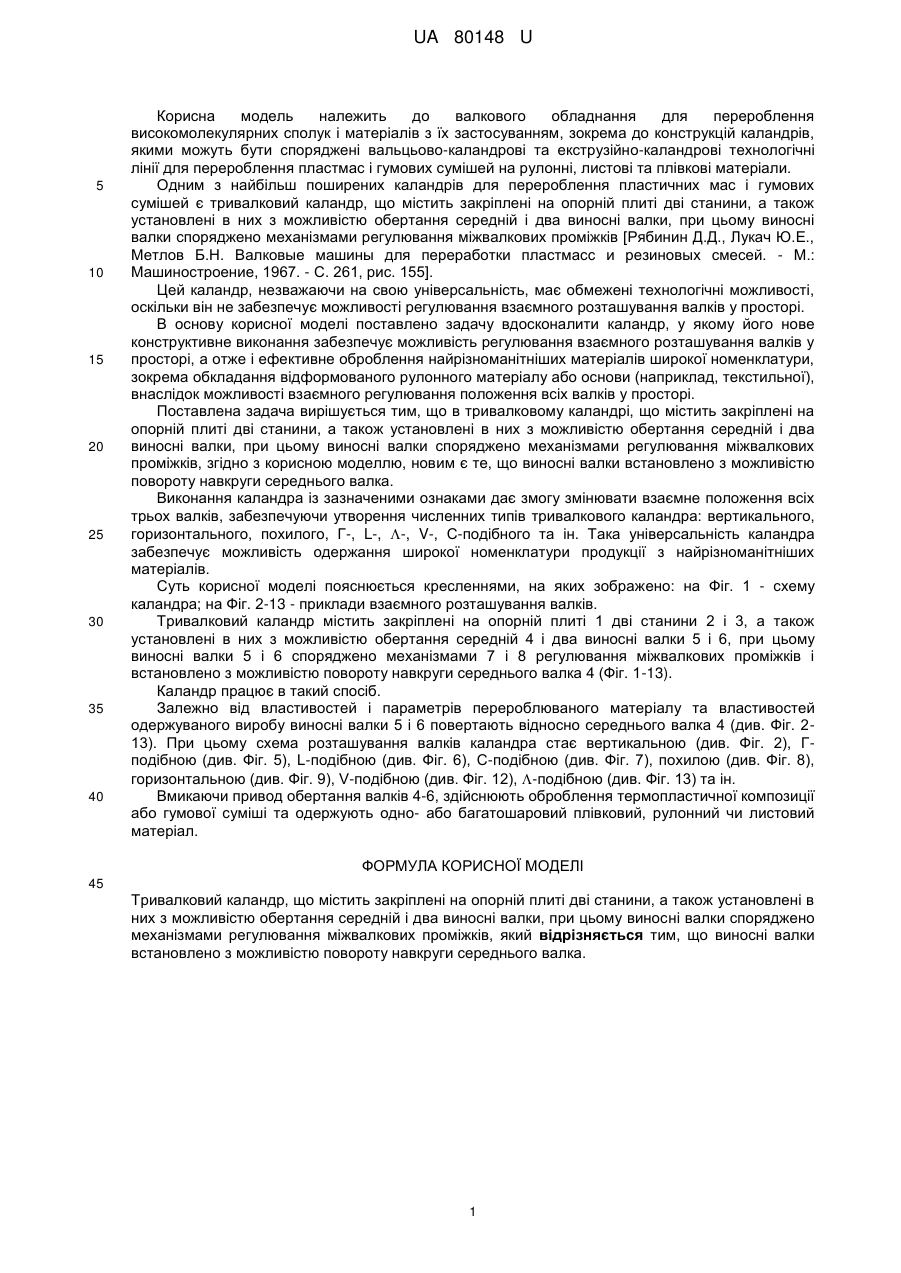

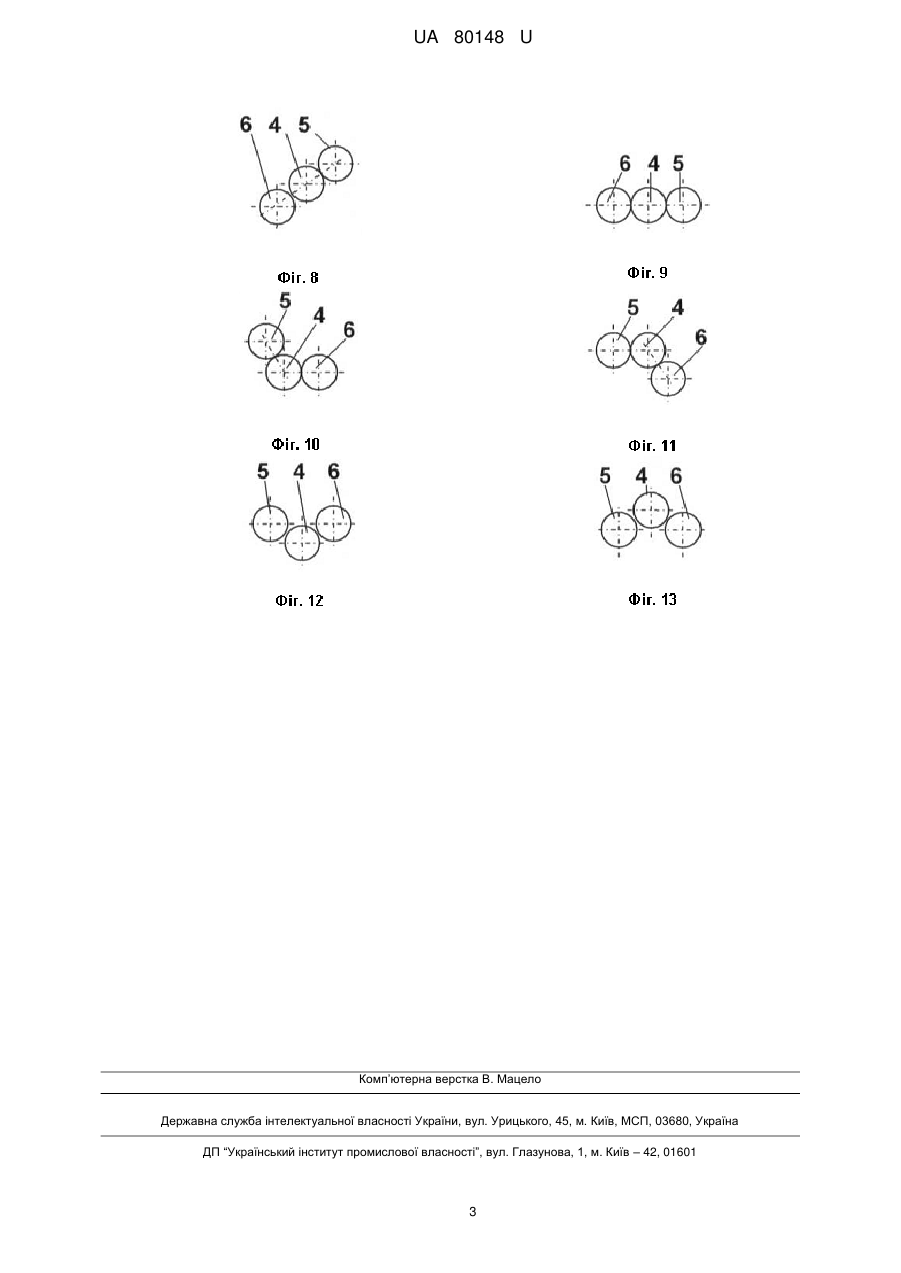

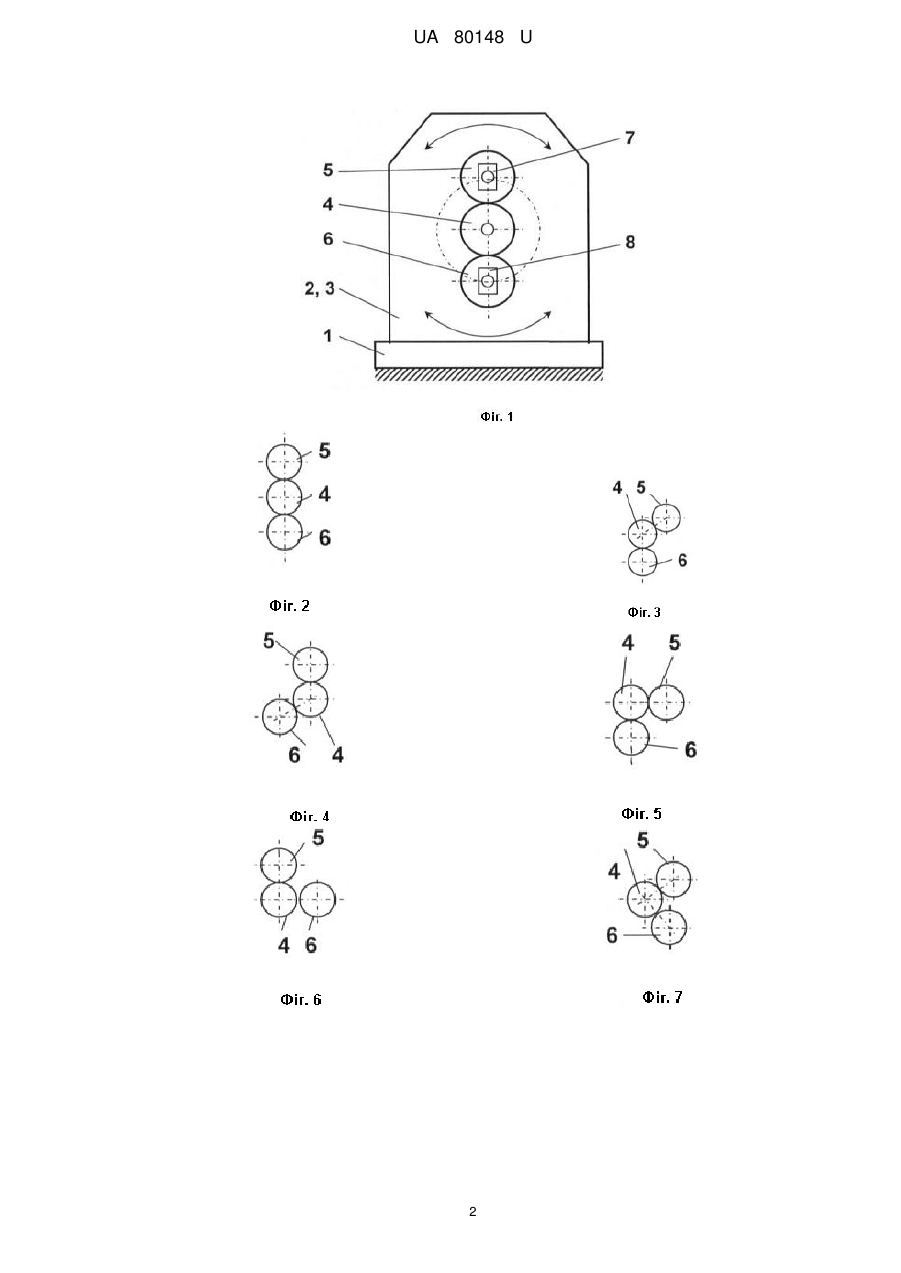

Реферат: UA 80148 U UA 80148 U 5 10 15 20 25 30 35 40 Корисна модель належить до валкового обладнання для перероблення високомолекулярних сполук і матеріалів з їх застосуванням, зокрема до конструкцій каландрів, якими можуть бути споряджені вальцьово-каландрові та екструзійно-каландрові технологічні лінії для перероблення пластмас і гумових сумішей на рулонні, листові та плівкові матеріали. Одним з найбільш поширених каландрів для перероблення пластичних мас і гумових сумішей є тривалковий каландр, що містить закріплені на опорній плиті дві станини, а також установлені в них з можливістю обертання середній і два виносні валки, при цьому виносні валки споряджено механізмами регулювання міжвалкових проміжків [Рябинин Д.Д., Лукач Ю.Е., Метлов Б.Н. Валковые машины для переработки пластмасс и резиновых смесей. - М.: Машиностроение, 1967. - С. 261, рис. 155]. Цей каландр, незважаючи на свою універсальність, має обмежені технологічні можливості, оскільки він не забезпечує можливості регулювання взаємного розташування валків у просторі. В основу корисної моделі поставлено задачу вдосконалити каландр, у якому його нове конструктивне виконання забезпечує можливість регулювання взаємного розташування валків у просторі, а отже і ефективне оброблення найрізноманітніших матеріалів широкої номенклатури, зокрема обкладання відформованого рулонного матеріалу або основи (наприклад, текстильної), внаслідок можливості взаємного регулювання положення всіх валків у просторі. Поставлена задача вирішується тим, що в тривалковому каландрі, що містить закріплені на опорній плиті дві станини, а також установлені в них з можливістю обертання середній і два виносні валки, при цьому виносні валки споряджено механізмами регулювання міжвалкових проміжків, згідно з корисною моделлю, новим є те, що виносні валки встановлено з можливістю повороту навкруги середнього валка. Виконання каландра із зазначеними ознаками дає змогу змінювати взаємне положення всіх трьох валків, забезпечуючи утворення численних типів тривалкового каландра: вертикального, горизонтального, похилого, Г-, L-, -, V-, С-подібного та ін. Така універсальність каландра забезпечує можливість одержання широкої номенклатури продукції з найрізноманітніших матеріалів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - схему каландра; на Фіг. 2-13 - приклади взаємного розташування валків. Тривалковий каландр містить закріплені на опорній плиті 1 дві станини 2 і 3, а також установлені в них з можливістю обертання середній 4 і два виносні валки 5 і 6, при цьому виносні валки 5 і 6 споряджено механізмами 7 і 8 регулювання міжвалкових проміжків і встановлено з можливістю повороту навкруги середнього валка 4 (Фіг. 1-13). Каландр працює в такий спосіб. Залежно від властивостей і параметрів перероблюваного матеріалу та властивостей одержуваного виробу виносні валки 5 і 6 повертають відносно середнього валка 4 (див. Фіг. 213). При цьому схема розташування валків каландра стає вертикальною (див. Фіг. 2), Гподібною (див. Фіг. 5), L-подібною (див. Фіг. 6), С-подібною (див. Фіг. 7), похилою (див. Фіг. 8), горизонтальною (див. Фіг. 9), V-подібною (див. Фіг. 12), -подібною (див. Фіг. 13) та ін. Вмикаючи привод обертання валків 4-6, здійснюють оброблення термопластичної композиції або гумової суміші та одержують одно- або багатошаровий плівковий, рулонний чи листовий матеріал. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Тривалковий каландр, що містить закріплені на опорній плиті дві станини, а також установлені в них з можливістю обертання середній і два виносні валки, при цьому виносні валки споряджено механізмами регулювання міжвалкових проміжків, який відрізняється тим, що виносні валки встановлено з можливістю повороту навкруги середнього валка. 1 UA 80148 U 2 UA 80148 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
