Захисний шолом

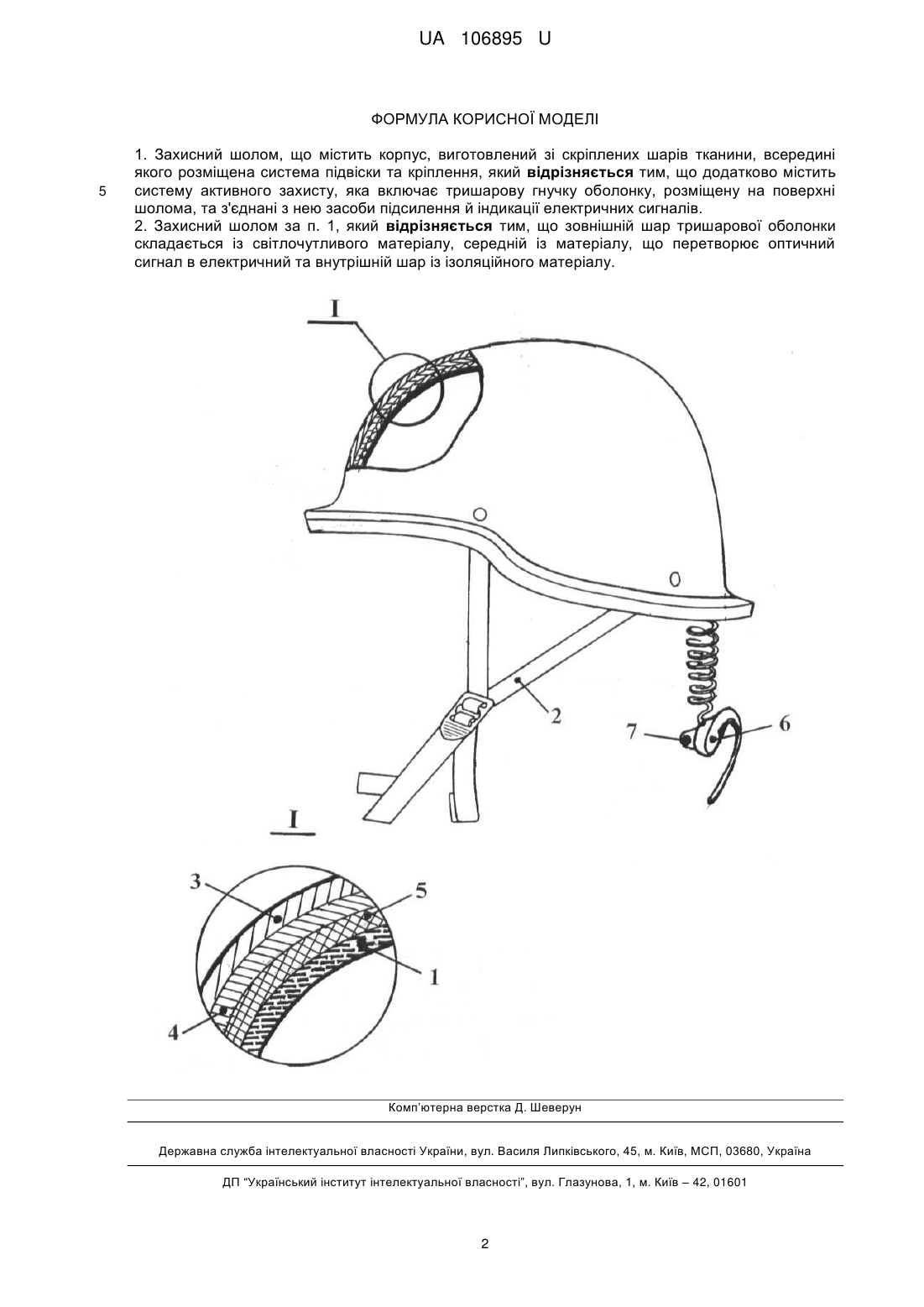

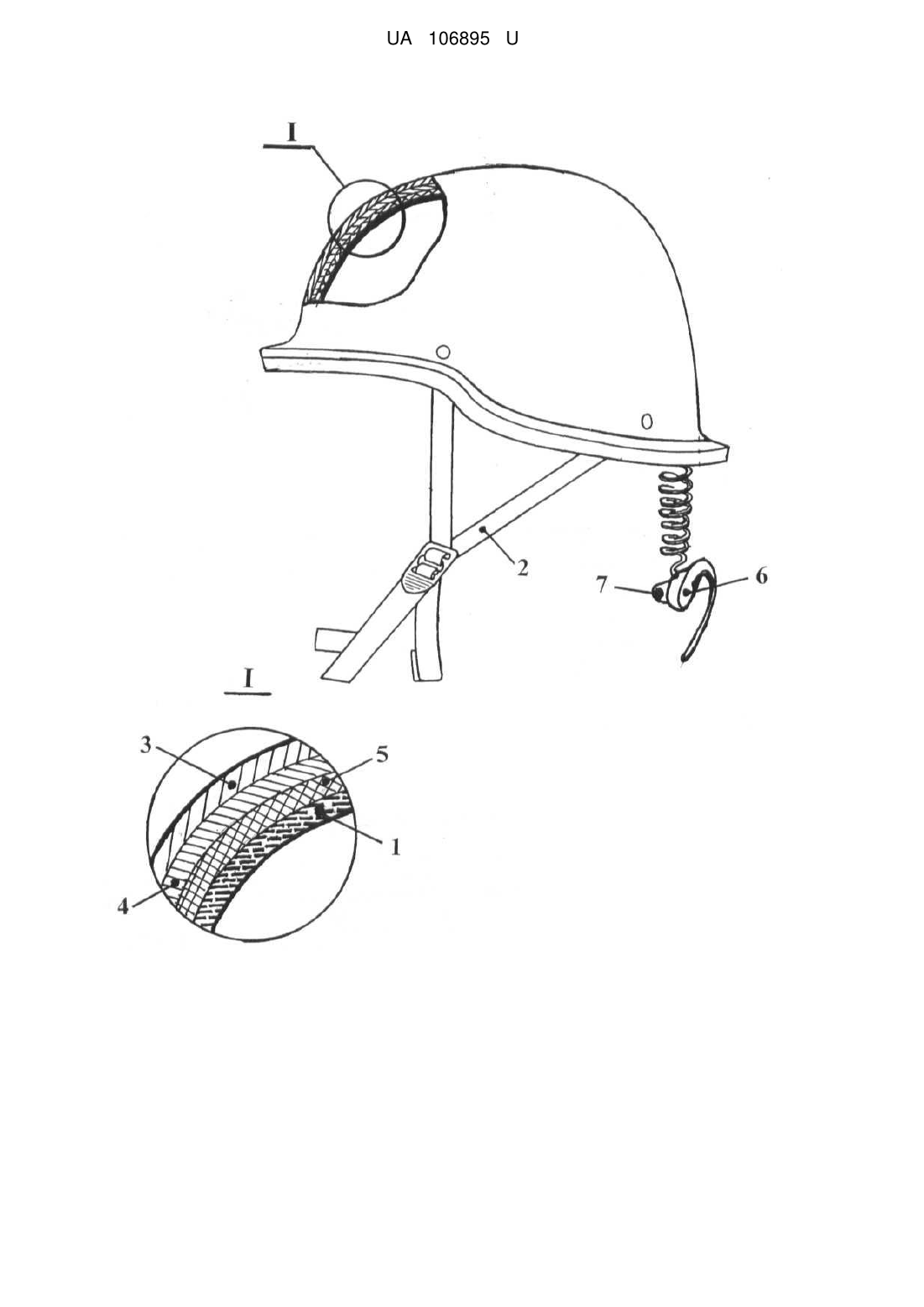

Реферат: Захисний шолом містить корпус, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення. Додатково містить систему активного захисту, яка включає тришарову гнучку оболонку, розміщену на поверхні шолома, та з'єднані з нею засоби підсилення й індикації електричних сигналів. UA 106895 U (12) UA 106895 U UA 106895 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів індивідуального захисту, а саме до балістичних шоломів, що захищає голову людини від механічних впливів, куль, ударів, осколків та може знайти застосування при екіпіруванні особового складу воєнізованих підрозділів, які приймають участь у збройних протистояннях. Відомий захисний шолом, що містить корпус, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення [а.с. СРСР № 204598, МПК А 42 В 3/00, бюл. № 22, 1987 p.]. Недоліком цього шолома є значна маса і наявність сталевих деталей, які при ударі можуть травмувати голову. Найбільш близьким прототипом до винаходу, за сукупністю суттєвих ознак, є захисний шолом, що містить корпус, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення [С. Дмитриев. Французский боевой комплекс пехотинца "Фелин" [Текст] / Дмитриев С. // Зарубежное военное обозрение - 2011. - № 6. - С. 4454]. Одним з найбільш істотних недоліків подібних шоломів є низька ефективність захисту, оскільки не захищає частини тіла, які захистити вкрай важко або не можливо, це обличчя та шия людини, тому особливого значення набуває інформація про наявність небезпеки. В основу корисної моделі поставлено задачу створення такого захисного шолома, в якому оснащення новими елементами дозволить сформувати стійку систему попереджувальних сигналів від фотометричних випромінювань стрілецького спорядження і панорамного огляду супротивника. Поставлена задача вирішується тим, що захисний шолом, що містить корпус, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення, згідно з корисною моделлю, додатково містить систему активного захисту, яка включає тришарову гнучку оболонку, розміщену на поверхні шолома, та з'єднані з нею засоби підсилення й індикації електричних сигналів. Поставлена задача вирішується також тим, що зовнішній шар тришарової оболонки складається із світлочутливого матеріалу, середній із матеріалу, що перетворює оптичний сигнал в електричний та внутрішній шар із ізоляційного матеріалу. Таке конструктивне виконання захисного шолома дозволить підвищити його захисні властивості за рахунок додаткового введення системи активного захисту, яка забезпечує формування попереджувальних сигналів, що несуть інформацію про наявність небезпеки. Технічна суть корисної моделі полягає у тому, що захисний шолом містить систему активного захисту, яка включає тришарову гнучку оболонку, розміщену на поверхні шолома, здатну реагувати при попаданні на неї фотометричних і радіометричних променів, які випромінюються в її напрямку, і відображати отриману інформацію у вигляді сигналів, доступних для сприйняття людиною, наприклад звуковий сигнал. Сигнал підсилюється й конвертується в стандартний сигнал за допомогою засобів підсилення (електронної схеми) і формується звуковий сигнал "тривоги". Звукові сигнали подаються відносно положення військовослужбовця у 3D просторі: засоби індикації (синтезатор звуку) модулюють голосовий сигнал у вербальній формі про напрям надходження сигналу у п'яти секторах "снайпер справа", "снайпер позаду", "снайпер зверху" і т.д. Суть корисної моделі пояснюється кресленнями де на Фіг. 1 зображений захисний шолом, на Фіг. 2 збільшений переріз корпусу захисного шолома з тришаровою гнучкою оболонкою. Захисний шолом містить корпус 1, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення 2. На поверхні захисного шолома закріплена тришарова гнучка оболонка системи активного захисту, зовнішній шар якої складається із світлочутливого матеріалу 3, середній шар 4 із матеріалу, що перетворює оптичний сигнал в електричний та внутрішній шар із ізоляційного матеріалу 5. Середній шар 4 із матеріалу, що перетворює оптичний сигнал в електричний комплектується засобами підсилення 6 й індикації 7 електричних сигналів. Запропонований захисний шолом працює наступним чином. При попаданні променів які випромінюються прицільними засобами стрілецької зброї противника на систему активного захисту, яка включає тришарову гнучку оболонку, розміщену на поверхні корпуса шолома 1, та з'єднані з нею засоби підсилення 6 й індикації 7 електричних сигналів, дозволяє вловлювати та реагувати на них. Оптичний сигнал вловлюється світлочутливим шаром 3 тришарової оболонки та оптично передається на середній шар 4, що перетворює оптичний сигнал в електричний, який підсилюється засобами підсилення 6 й конвертується засобами індикації 7 в стандартний світловий або звуковий сигнал "тривоги", який однозначно свідчить про небезпеку можливого ураження. Отримавши сигнал тривоги з визначенням напряму небезпеки, військовослужбовець приймає рішення щодо свого захисту. 60 1 UA 106895 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Захисний шолом, що містить корпус, виготовлений зі скріплених шарів тканини, всередині якого розміщена система підвіски та кріплення, який відрізняється тим, що додатково містить систему активного захисту, яка включає тришарову гнучку оболонку, розміщену на поверхні шолома, та з'єднані з нею засоби підсилення й індикації електричних сигналів. 2. Захисний шолом за п. 1, який відрізняється тим, що зовнішній шар тришарової оболонки складається із світлочутливого матеріалу, середній із матеріалу, що перетворює оптичний сигнал в електричний та внутрішній шар із ізоляційного матеріалу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
