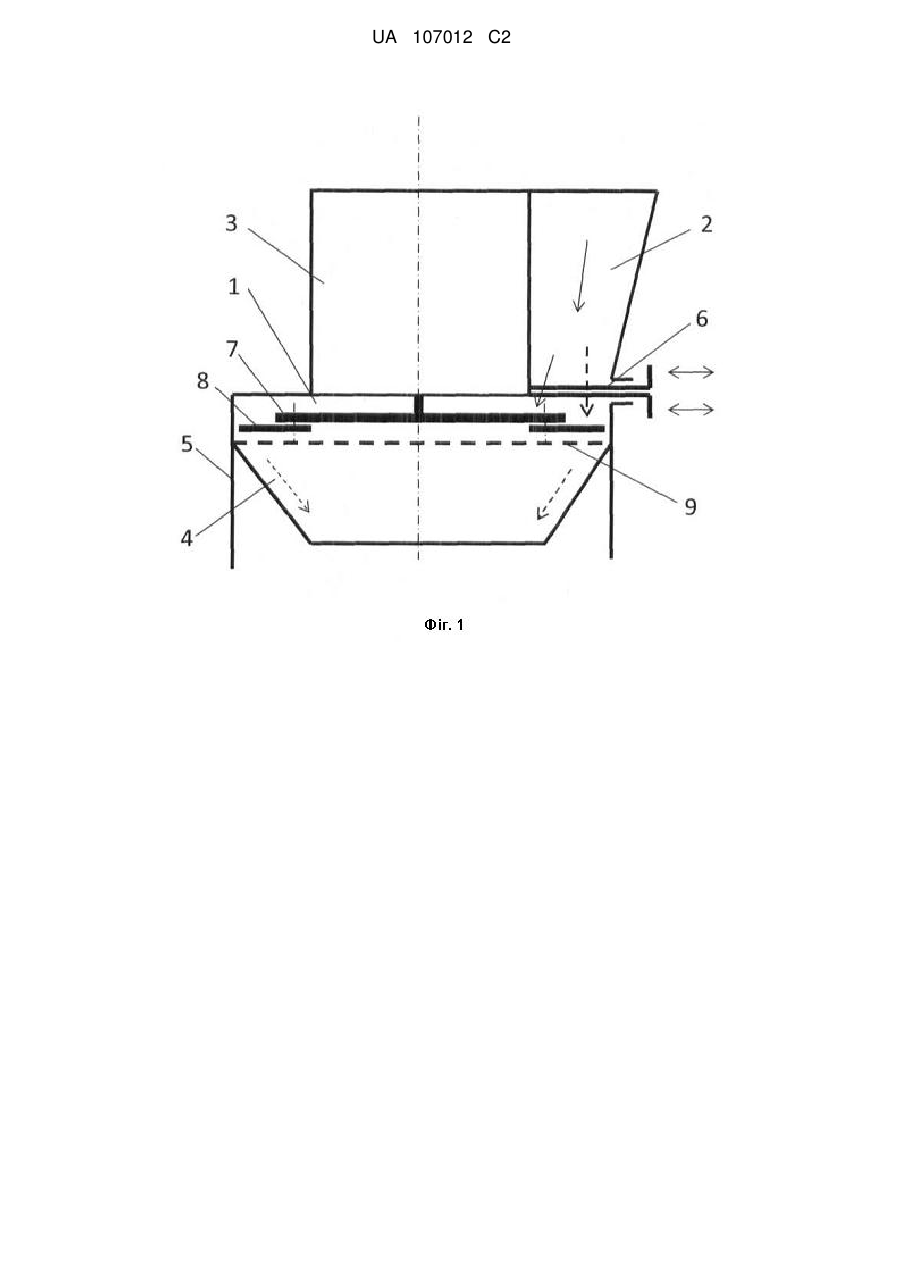

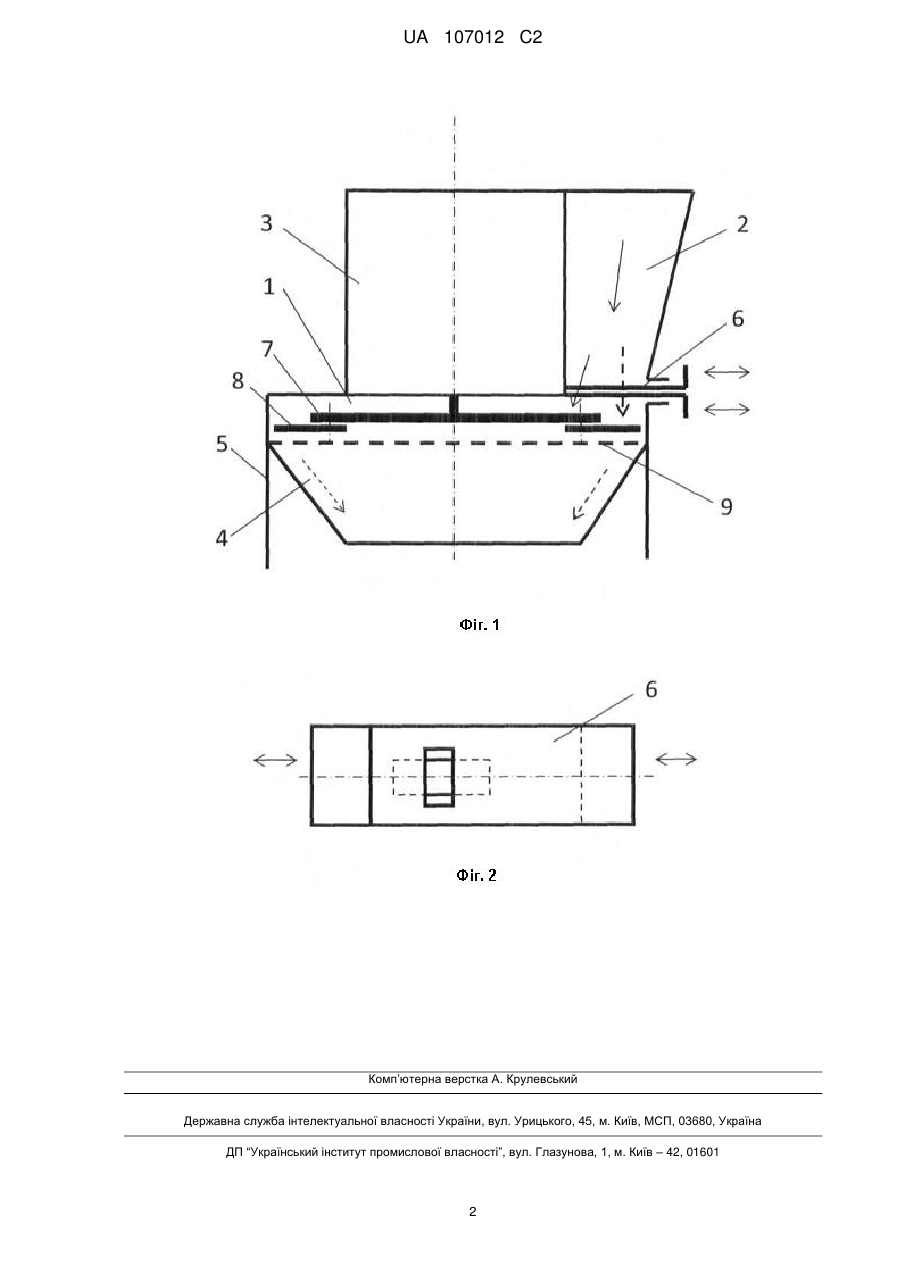

Реферат: Винахід належить до галузі машинобудування і призначений для подрібнення сипучих матеріалів, зокрема зерна. Дробарка, що включає дробильну камеру, з'єднану з бункером, на виході якого встановлено заслінку з вирізом на робочій частині, причому заслінка з вирізом своєю площиною контактує з додатковою заслінкою. Винахід дозволяє розширити можливості регулювання якості подрібнення матеріалів з різними фізико-механічними властивостями. UA 107012 C2 (12) UA 107012 C2 UA 107012 C2 5 10 15 20 25 30 35 40 Дробарка Карпенка (далі дробарка) належить до галузі машинобудування і призначена для подрібнення сипучих матеріалів, зокрема зерна. Відома дробарка включає дробильну камеру, вхідний патрубок з проріззю, в яку входить заслінка (KM України 1351, 6В02 С9/02). В такій дробарці обмежені можливості регулювання якості подрібнення матеріалів з різними фізико-механічними властивостями. В основу винаходу поставлена задача розширення можливості регулювання якості подрібнення матеріалів з різними фізико-механічними властивостями. Поставлена задача вирішується тим, що заслінка з вирізом своєю площиною контактує з додатковою заслінкою. Суть винаходу пояснює креслення. На фіг. 1 показано профіль дробарки з заслінками в розрізі. На фіг. 2 - збільшений вигляд заслінок зверху в робочому стані. Дробарка складається з вертикальної дробильної камери 1, зверху на якій встановлений бункер 2 та двигун 3, а знизу - вихід 4 з ніжками 5. Вихід бункера 2 з'єднаний з входом в дробильну камеру 1. Прямокутний прохід між бункером 2 і камерою 1 перекривається двома контактуючими площинами заслінками 6. В робочій частині одна з них має прямокутний або іншої форми продовгуватий поздовжній виріз-отвір, яких може бути кілька по довжині, а друга поперечних. Вирізи в заслінках 6 можуть розміщуватись і по боках заслінок 6. У закритому положенні заслінки 6 впираються своїми робочими кінцями у внутрішню сторону стінки виходу бункера 2 та повністю перекривають прохід. Вирізи-отвори розташовані на заслінках 6 так, щоб при висуванні однієї із заслінок 6 вони утворювали один або кілька наскрізних вирізів-отворів у проході. Заслінки 6 мають магнітний або інший механізм фіксації положення. В дробильній камері 1 розміщено насаджений на кінець вала мотора 3 диск 7 з периферійно шарнірно прикріпленими молотками 8. Площина диска 7 частково перекриває під заслінками 6 одну частину проходу, а другу - площина руху молотків 8, під якими встановлено решето 9. Дробарка запускається в роботу двигуном 3. В обертальний рух приводяться диск 7 з молотками 8. В бункер 2 засипається матеріал для дроблення. Подачу матеріалу в дробильну камеру 1 регулюють, висовуючи одну із пластин заслінки 6, і фіксують в потрібному положенні. В залежності від висовування і взаємного розташування прохід заслінок 6 буде спрямовувати матеріал на диск 7 або молотки 8, або на обидва одночасно. Матеріал, який попадає на диск 7, розсівається по колу, зменшуючи ударне навантаження. Це потрібно для матеріалів, які легко руйнуються (наприклад, зерно кукурудзи), мінімізуючи таким чином кількість негативної пиловидної фракції. При подрібненні твердіших матеріалів, подібних ячменю, удар необхідно підсилити і перенести прохід заслінок на зону руху молотків 8. Коли дробляться матеріали середньої твердості, то можна одночасно спрямовувати їх на диск 7 і молотки 8, утворюючи зазор між внутрішньою стінкою заслінками 6, залишаючи прохід на молотки. Задавати необхідні процеси можна за мітками, заздалегідь нанесеними на заслінки 6. Подрібнений матеріал через решето 9 і вихід 4 виноситься повітрям між ніжками 5 назовні дробарки. Таким методом розгалуження потоку можна підвищувати і якість подрібнення матеріалу. Такі заслінки зручно використовувати на малих подачах, коли потрібно отримати борошно. При крупному дробленні і великих подачах висувають обидві заслінки. Таким чином, вдається розширити можливості регулювання якості подрібнення з урахуванням різних фізико-механічних властивостей матеріалів. 45 ФОРМУЛА ВИНАХОДУ 50 Дробарка, що включає дробильну камеру, що з'єднана з бункером, на виході якого встановлено заслінку з вирізом на робочій частині, яка відрізняється тим, що містить додаткову заслінку, яка своєю площиною контактує із заслінкою з вирізом. 1 UA 107012 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
