Дробарка карпенка

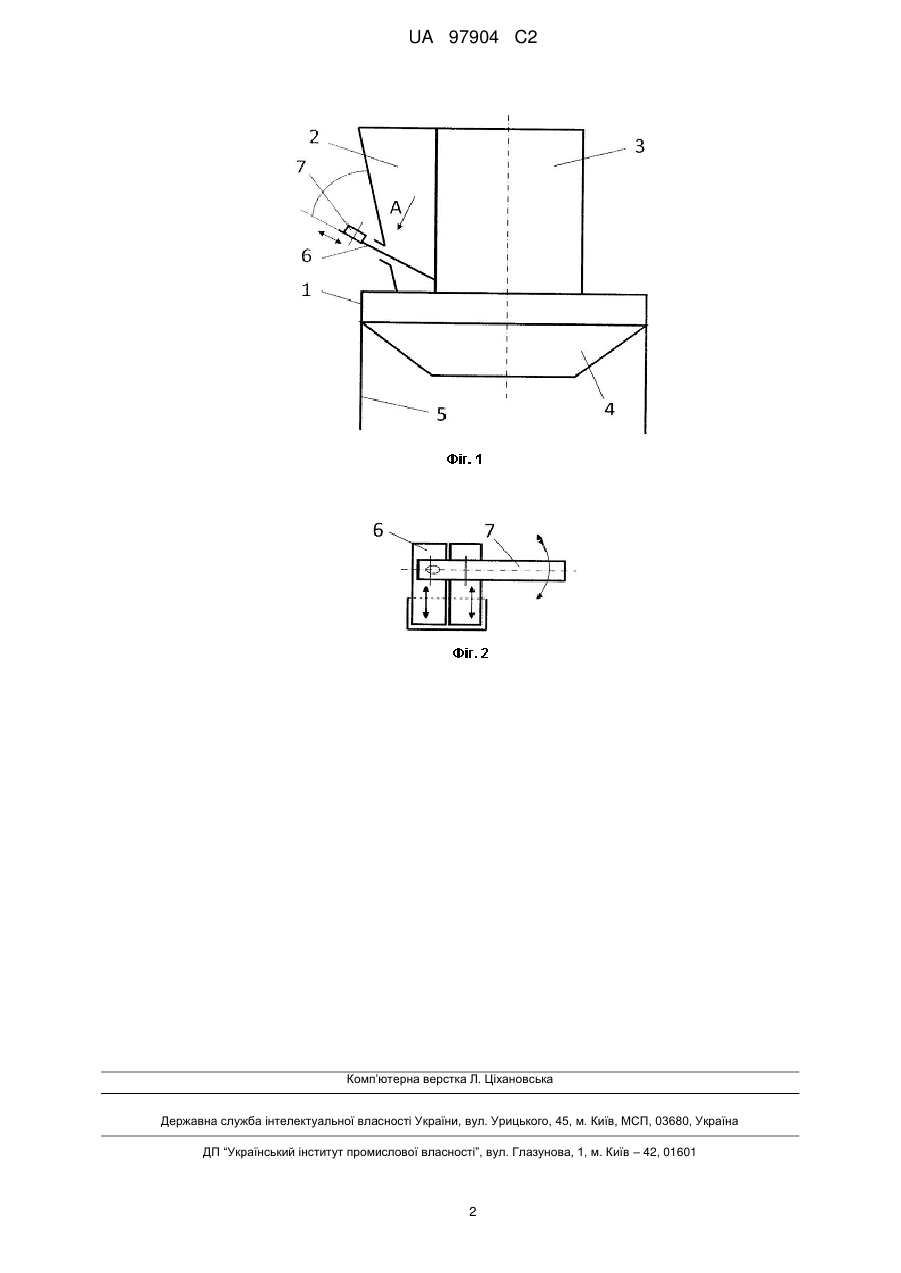

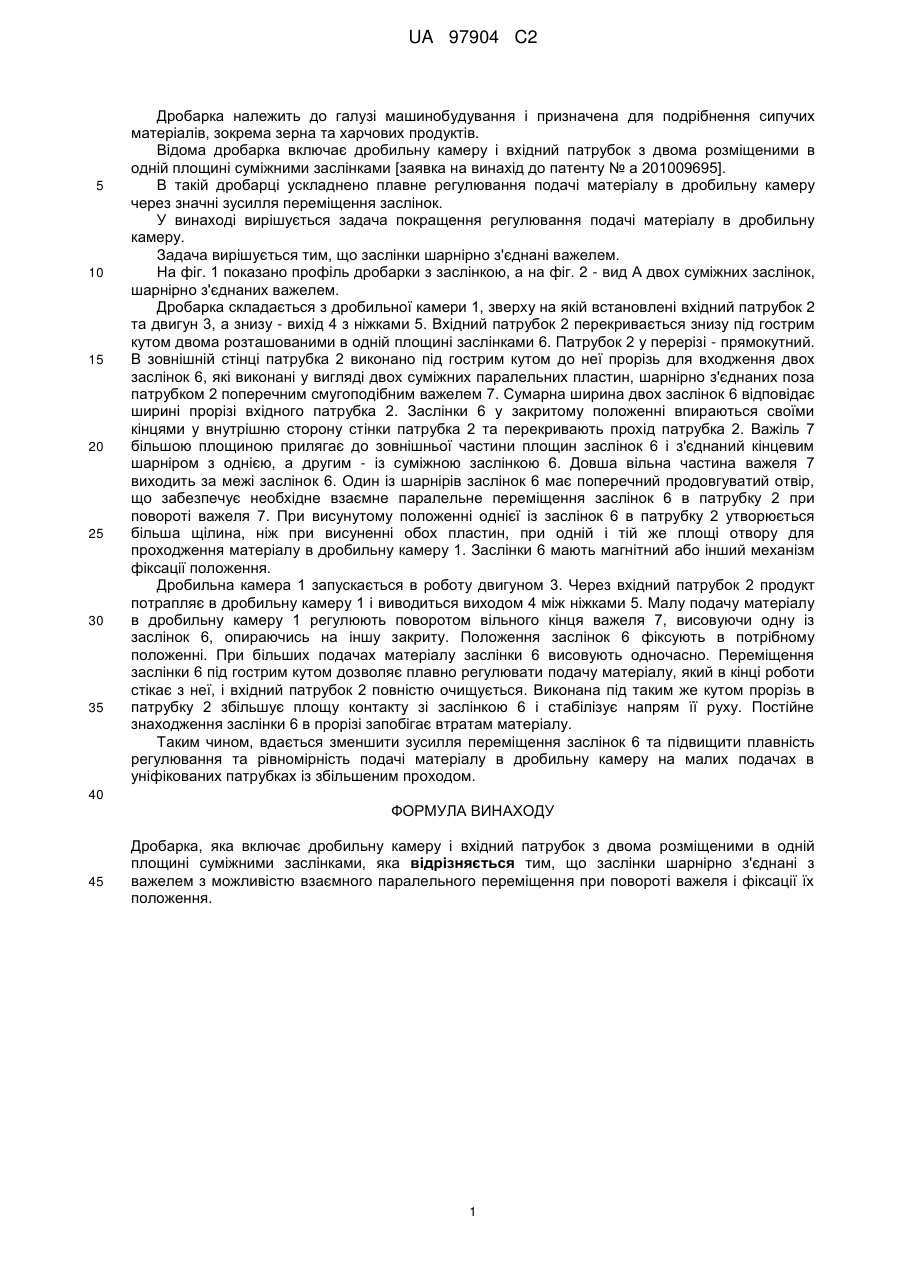

Реферат: Винахід належить до машинобудування, а саме до пристроїв для подрібнення сипучих матеріалів. Дробарка включає дробильну камеру і вхідний патрубок з двома розміщеними в одній площині суміжними заслінками. Згідно з винаходом, заслінки шарнірно з'єднані з важелем з можливістю взаємного паралельного переміщення при повороті важеля і фіксації їх положення. Технічний результат - плавне регулювання та рівномірність подачі матеріалу при малих подачах. UA 97904 C2 (12) UA 97904 C2 UA 97904 C2 5 10 15 20 25 30 35 Дробарка належить до галузі машинобудування і призначена для подрібнення сипучих матеріалів, зокрема зерна та харчових продуктів. Відома дробарка включає дробильну камеру і вхідний патрубок з двома розміщеними в одній площині суміжними заслінками [заявка на винахід до патенту № а 201009695]. В такій дробарці ускладнено плавне регулювання подачі матеріалу в дробильну камеру через значні зусилля переміщення заслінок. У винаході вирішується задача покращення регулювання подачі матеріалу в дробильну камеру. Задача вирішується тим, що заслінки шарнірно з'єднані важелем. На фіг. 1 показано профіль дробарки з заслінкою, а на фіг. 2 - вид А двох суміжних заслінок, шарнірно з'єднаних важелем. Дробарка складається з дробильної камери 1, зверху на якій встановлені вхідний патрубок 2 та двигун 3, а знизу - вихід 4 з ніжками 5. Вхідний патрубок 2 перекривається знизу під гострим кутом двома розташованими в одній площині заслінками 6. Патрубок 2 у перерізі - прямокутний. В зовнішній стінці патрубка 2 виконано під гострим кутом до неї прорізь для входження двох заслінок 6, які виконані у вигляді двох суміжних паралельних пластин, шарнірно з'єднаних поза патрубком 2 поперечним смугоподібним важелем 7. Сумарна ширина двох заслінок 6 відповідає ширині прорізі вхідного патрубка 2. Заслінки 6 у закритому положенні впираються своїми кінцями у внутрішню сторону стінки патрубка 2 та перекривають прохід патрубка 2. Важіль 7 більшою площиною прилягає до зовнішньої частини площин заслінок 6 і з'єднаний кінцевим шарніром з однією, а другим - із суміжною заслінкою 6. Довша вільна частина важеля 7 виходить за межі заслінок 6. Один із шарнірів заслінок 6 має поперечний продовгуватий отвір, що забезпечує необхідне взаємне паралельне переміщення заслінок 6 в патрубку 2 при повороті важеля 7. При висунутому положенні однієї із заслінок 6 в патрубку 2 утворюється більша щілина, ніж при висуненні обох пластин, при одній і тій же площі отвору для проходження матеріалу в дробильну камеру 1. Заслінки 6 мають магнітний або інший механізм фіксації положення. Дробильна камера 1 запускається в роботу двигуном 3. Через вхідний патрубок 2 продукт потрапляє в дробильну камеру 1 і виводиться виходом 4 між ніжками 5. Малу подачу матеріалу в дробильну камеру 1 регулюють поворотом вільного кінця важеля 7, висовуючи одну із заслінок 6, опираючись на іншу закриту. Положення заслінок 6 фіксують в потрібному положенні. При більших подачах матеріалу заслінки 6 висовують одночасно. Переміщення заслінки 6 під гострим кутом дозволяє плавно регулювати подачу матеріалу, який в кінці роботи стікає з неї, і вхідний патрубок 2 повністю очищується. Виконана під таким же кутом прорізь в патрубку 2 збільшує площу контакту зі заслінкою 6 і стабілізує напрям її руху. Постійне знаходження заслінки 6 в прорізі запобігає втратам матеріалу. Таким чином, вдається зменшити зусилля переміщення заслінок 6 та підвищити плавність регулювання та рівномірність подачі матеріалу в дробильну камеру на малих подачах в уніфікованих патрубках із збільшеним проходом. 40 ФОРМУЛА ВИНАХОДУ 45 Дробарка, яка включає дробильну камеру і вхідний патрубок з двома розміщеними в одній площині суміжними заслінками, яка відрізняється тим, що заслінки шарнірно з'єднані з важелем з можливістю взаємного паралельного переміщення при повороті важеля і фіксації їх положення. 1 UA 97904 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
