Дробарка карпенка

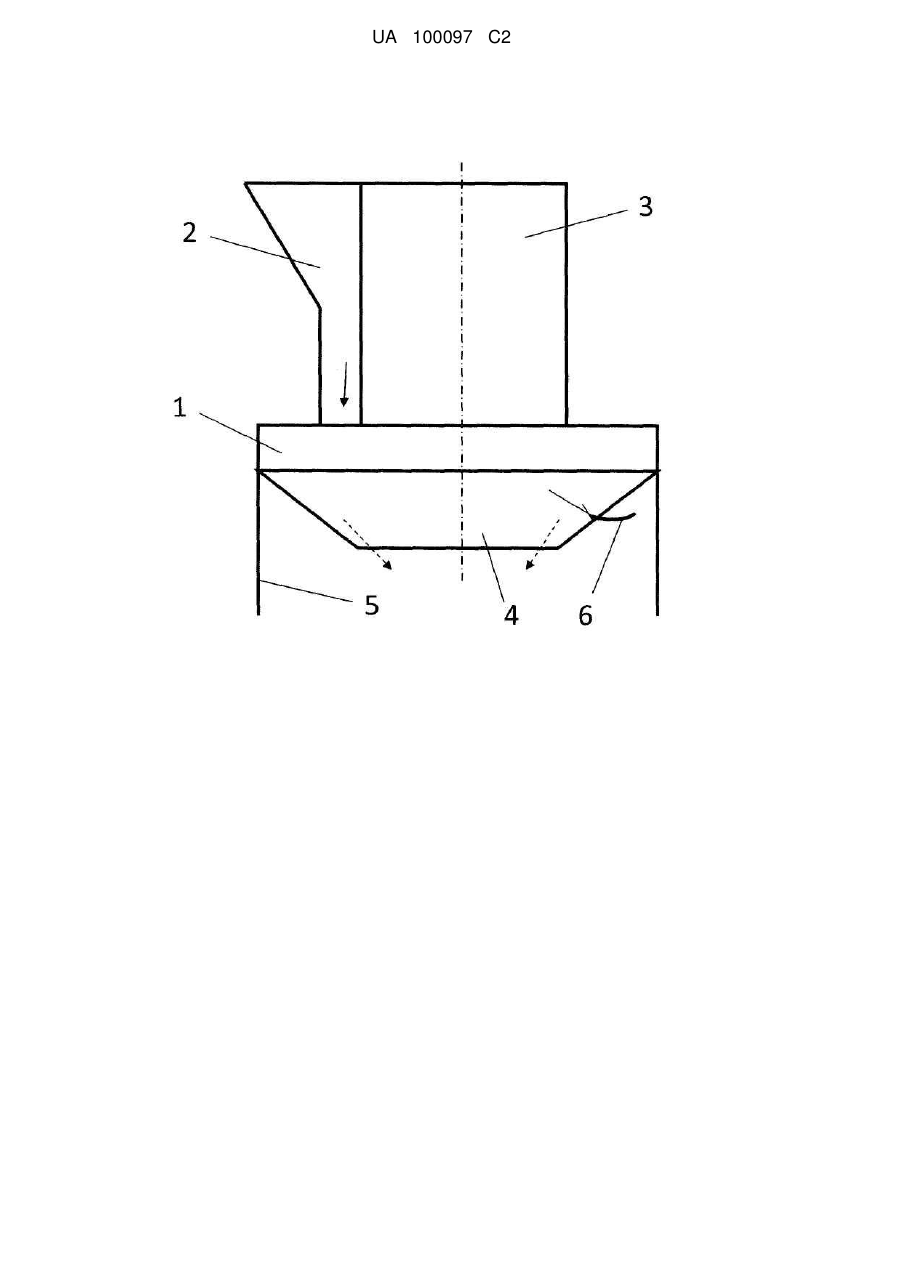

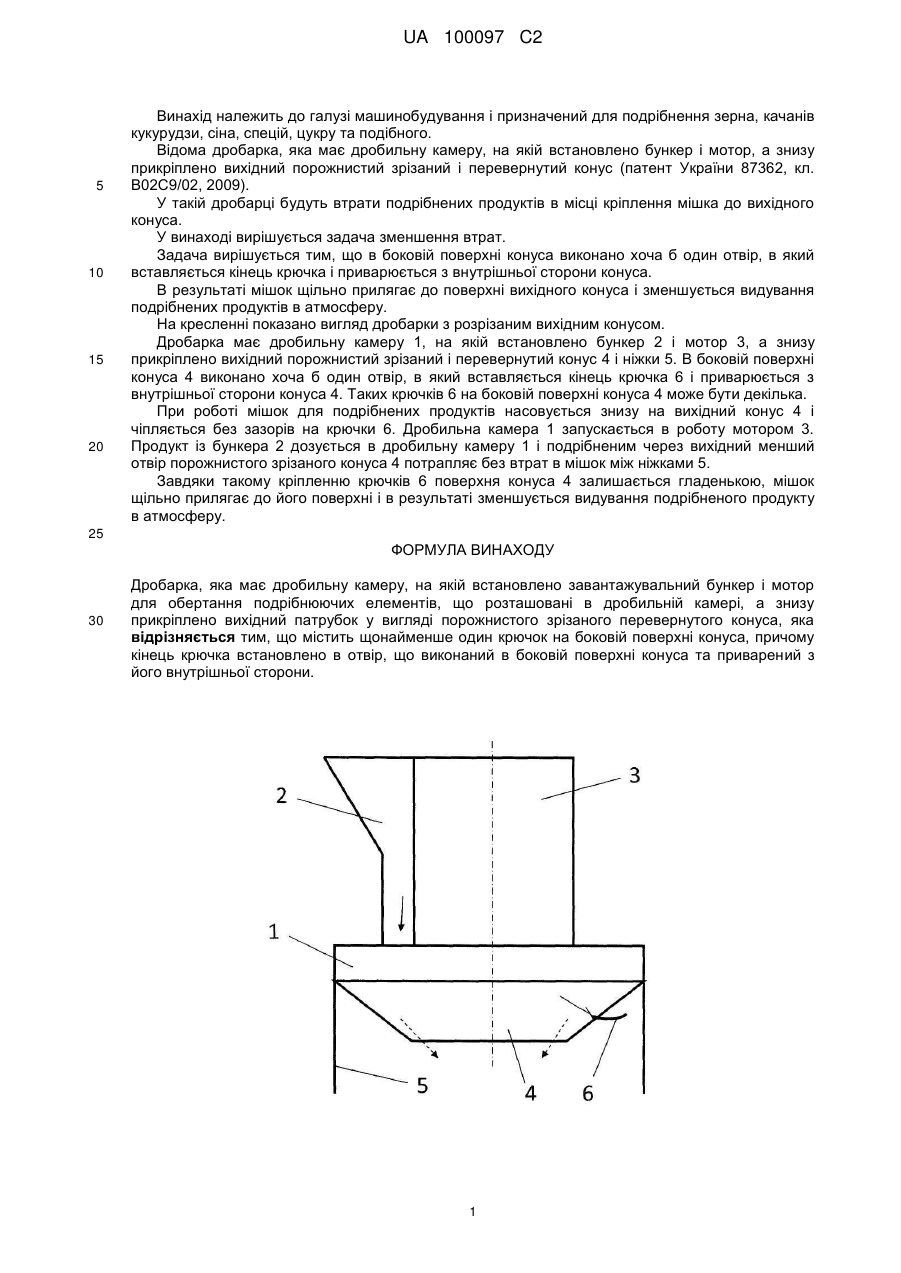

Реферат: Винахід належить до галузі машинобудування і призначений для подрібнення зерна, качанів кукурудзи, сіна, спецій, цукру та подібного. Дробарка має дробильну камеру, на якій встановлено завантажувальний бункер і мотор для обертання подрібнюючих елементів, що розташовані в дробильній камері, а знизу прикріплено вихідний патрубок у вигляді порожнистого зрізаного перевернутого конуса. Крім того дробарка містить щонайменше один крючок на боковій поверхні конуса, причому кінець крючка встановлено в отвір, що виконаний в боковій поверхні конуса та приварений з його внутрішньої сторони. Винахід дозволяє зменшити втрати подрібненого матеріалу. UA 100097 C2 (12) UA 100097 C2 UA 100097 C2 5 10 15 20 Винахід належить до галузі машинобудування і призначений для подрібнення зерна, качанів кукурудзи, сіна, спецій, цукру та подібного. Відома дробарка, яка має дробильну камеру, на якій встановлено бункер і мотор, а знизу прикріплено вихідний порожнистий зрізаний і перевернутий конус (патент України 87362, кл. В02С9/02, 2009). У такій дробарці будуть втрати подрібнених продуктів в місці кріплення мішка до вихідного конуса. У винаході вирішується задача зменшення втрат. Задача вирішується тим, що в боковій поверхні конуса виконано хоча б один отвір, в який вставляється кінець крючка і приварюється з внутрішньої сторони конуса. В результаті мішок щільно прилягає до поверхні вихідного конуса і зменшується видування подрібнених продуктів в атмосферу. На кресленні показано вигляд дробарки з розрізаним вихідним конусом. Дробарка має дробильну камеру 1, на якій встановлено бункер 2 і мотор 3, а знизу прикріплено вихідний порожнистий зрізаний і перевернутий конус 4 і ніжки 5. В боковій поверхні конуса 4 виконано хоча б один отвір, в який вставляється кінець крючка 6 і приварюється з внутрішньої сторони конуса 4. Таких крючків 6 на боковій поверхні конуса 4 може бути декілька. При роботі мішок для подрібнених продуктів насовується знизу на вихідний конус 4 і чіпляється без зазорів на крючки 6. Дробильна камера 1 запускається в роботу мотором 3. Продукт із бункера 2 дозується в дробильну камеру 1 і подрібненим через вихідний менший отвір порожнистого зрізаного конуса 4 потрапляє без втрат в мішок між ніжками 5. Завдяки такому кріпленню крючків 6 поверхня конуса 4 залишається гладенькою, мішок щільно прилягає до його поверхні і в результаті зменшується видування подрібненого продукту в атмосферу. 25 ФОРМУЛА ВИНАХОДУ 30 Дробарка, яка має дробильну камеру, на якій встановлено завантажувальний бункер і мотор для обертання подрібнюючих елементів, що розташовані в дробильній камері, а знизу прикріплено вихідний патрубок у вигляді порожнистого зрізаного перевернутого конуса, яка відрізняється тим, що містить щонайменше один крючок на боковій поверхні конуса, причому кінець крючка встановлено в отвір, що виконаний в боковій поверхні конуса та приварений з його внутрішньої сторони. 1 UA 100097 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
