Дробарка-змішувач карпенка

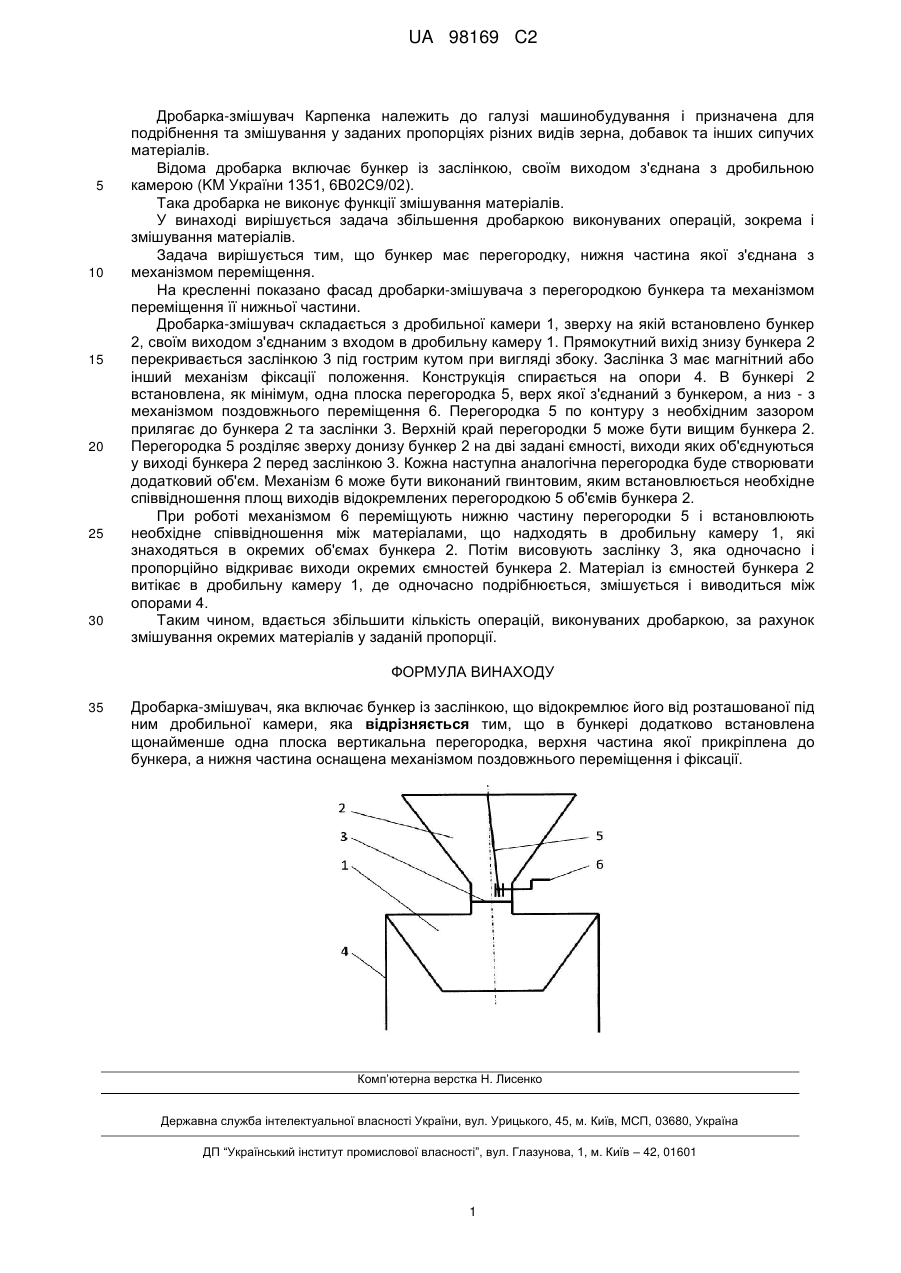

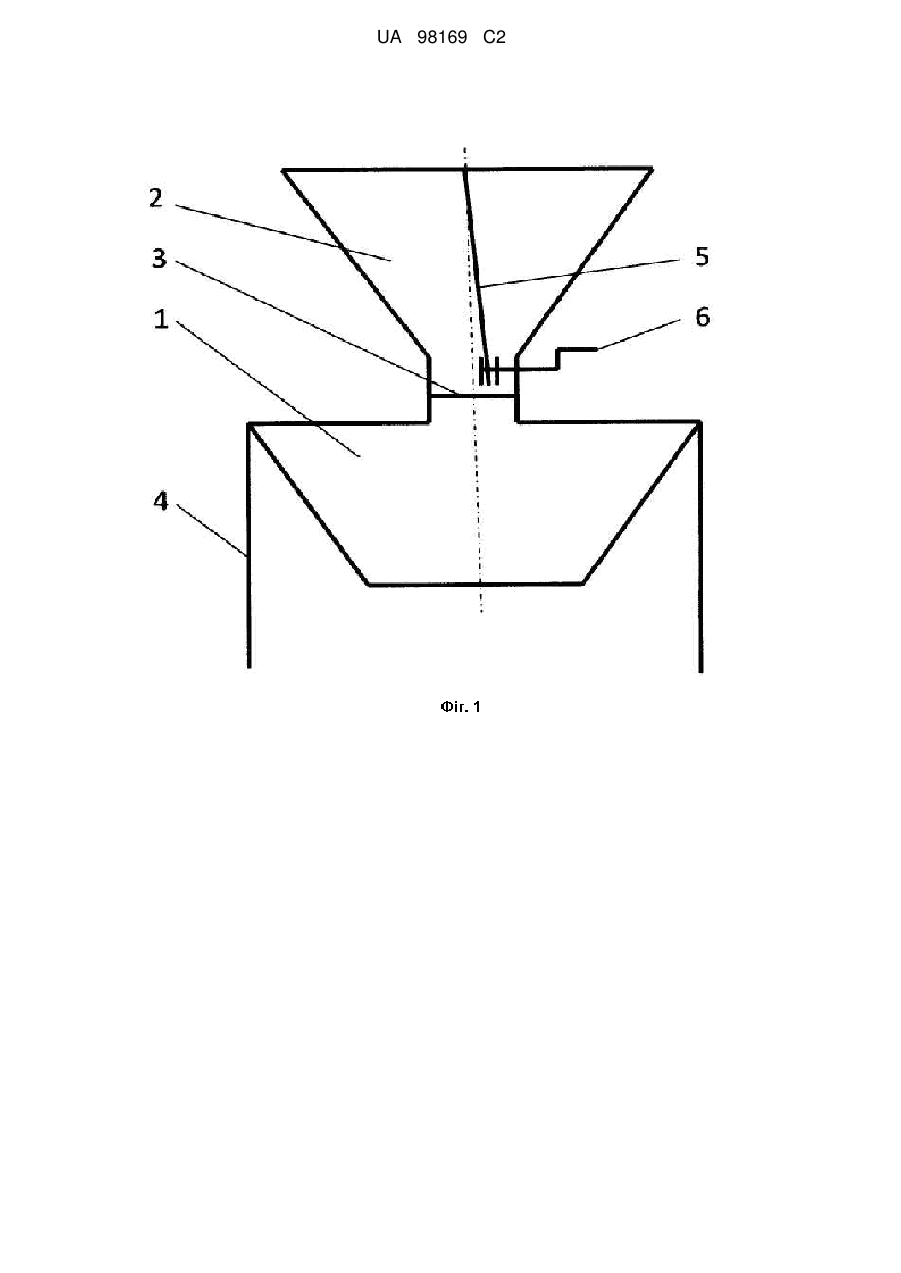

Реферат: Винахід належить до галузі машинобудування і призначений для подрібнення та змішування у заданих пропорціях різних видів зерна, добавок та інших сипучих матеріалів. Дробарказмішувач Карпенка включає бункер із заслінкою, що відокремлює його від розташованої під ним дробильної камери. У бункері додатково встановлена щонайменше одна плоска вертикальна перегородка, верхня частина якої прикріплена до бункера, а нижня частина оснащена механізмом поздовжнього переміщення і фіксації. Винахід дозволяє збільшити кількість операцій, виконуваних дробаркою за рахунок змішування окремих матеріалів у заданій пропорції. UA 98169 C2 (12) UA 98169 C2 UA 98169 C2 5 10 15 20 25 30 Дробарка-змішувач Карпенка належить до галузі машинобудування і призначена для подрібнення та змішування у заданих пропорціях різних видів зерна, добавок та інших сипучих матеріалів. Відома дробарка включає бункер із заслінкою, своїм виходом з'єднана з дробильною камерою (KM України 1351, 6В02С9/02). Така дробарка не виконує функції змішування матеріалів. У винаході вирішується задача збільшення дробаркою виконуваних операцій, зокрема і змішування матеріалів. Задача вирішується тим, що бункер має перегородку, нижня частина якої з'єднана з механізмом переміщення. На кресленні показано фасад дробарки-змішувача з перегородкою бункера та механізмом переміщення її нижньої частини. Дробарка-змішувач складається з дробильної камери 1, зверху на якій встановлено бункер 2, своїм виходом з'єднаним з входом в дробильну камеру 1. Прямокутний вихід знизу бункера 2 перекривається заслінкою 3 під гострим кутом при вигляді збоку. Заслінка 3 має магнітний або інший механізм фіксації положення. Конструкція спирається на опори 4. В бункері 2 встановлена, як мінімум, одна плоска перегородка 5, верх якої з'єднаний з бункером, а низ - з механізмом поздовжнього переміщення 6. Перегородка 5 по контуру з необхідним зазором прилягає до бункера 2 та заслінки 3. Верхній край перегородки 5 може бути вищим бункера 2. Перегородка 5 розділяє зверху донизу бункер 2 на дві задані ємності, виходи яких об'єднуються у виході бункера 2 перед заслінкою 3. Кожна наступна аналогічна перегородка буде створювати додатковий об'єм. Механізм 6 може бути виконаний гвинтовим, яким встановлюється необхідне співвідношення площ виходів відокремлених перегородкою 5 об'ємів бункера 2. При роботі механізмом 6 переміщують нижню частину перегородки 5 і встановлюють необхідне співвідношення між матеріалами, що надходять в дробильну камеру 1, які знаходяться в окремих об'ємах бункера 2. Потім висовують заслінку 3, яка одночасно і пропорційно відкриває виходи окремих ємностей бункера 2. Матеріал із ємностей бункера 2 витікає в дробильну камеру 1, де одночасно подрібнюється, змішується і виводиться між опорами 4. Таким чином, вдається збільшити кількість операцій, виконуваних дробаркою, за рахунок змішування окремих матеріалів у заданій пропорції. ФОРМУЛА ВИНАХОДУ 35 Дробарка-змішувач, яка включає бункер із заслінкою, що відокремлює його від розташованої під ним дробильної камери, яка відрізняється тим, що в бункері додатково встановлена щонайменше одна плоска вертикальна перегородка, верхня частина якої прикріплена до бункера, а нижня частина оснащена механізмом поздовжнього переміщення і фіксації. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
