Шарнірний вузол положистих арок з клеєної деревини

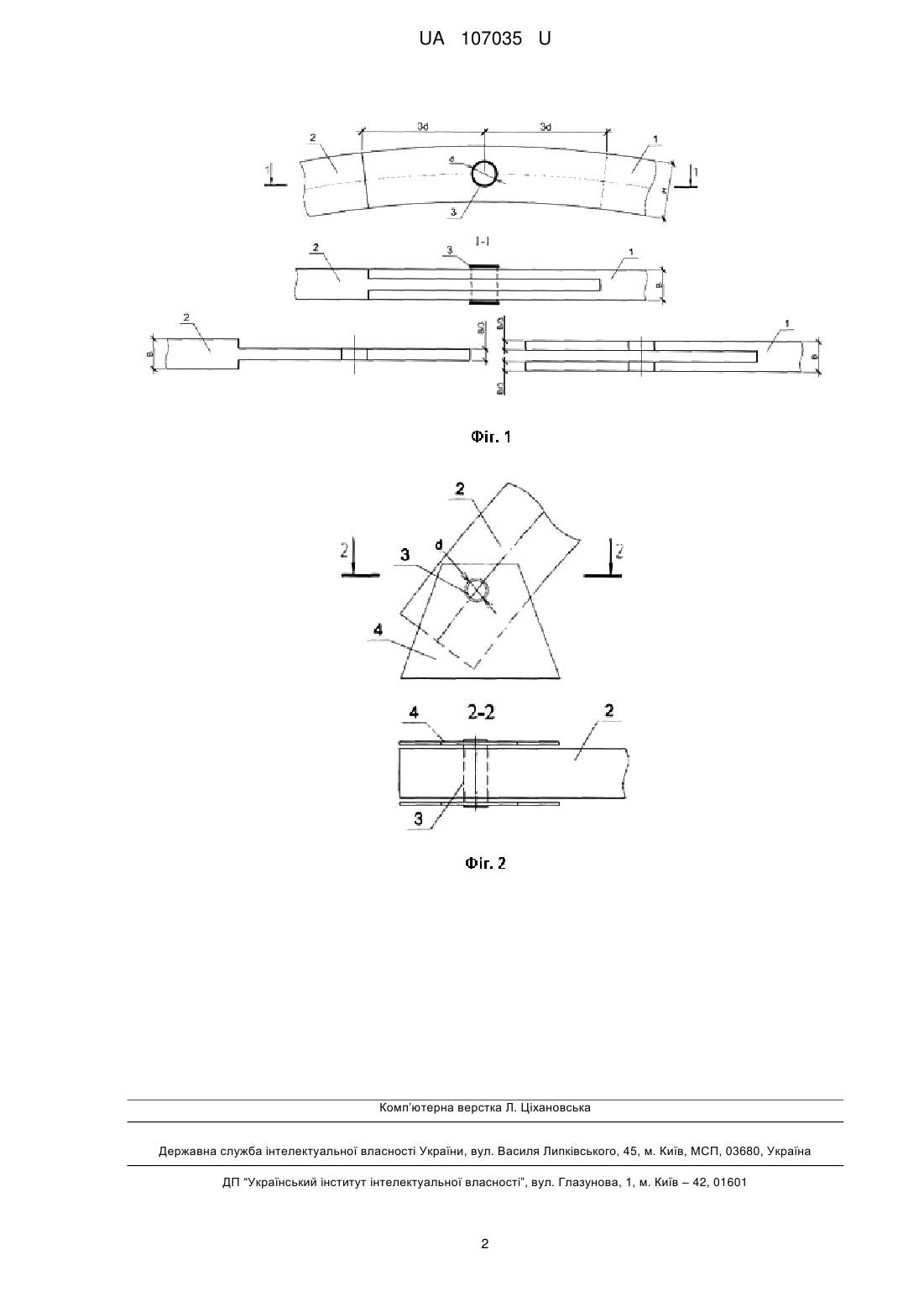

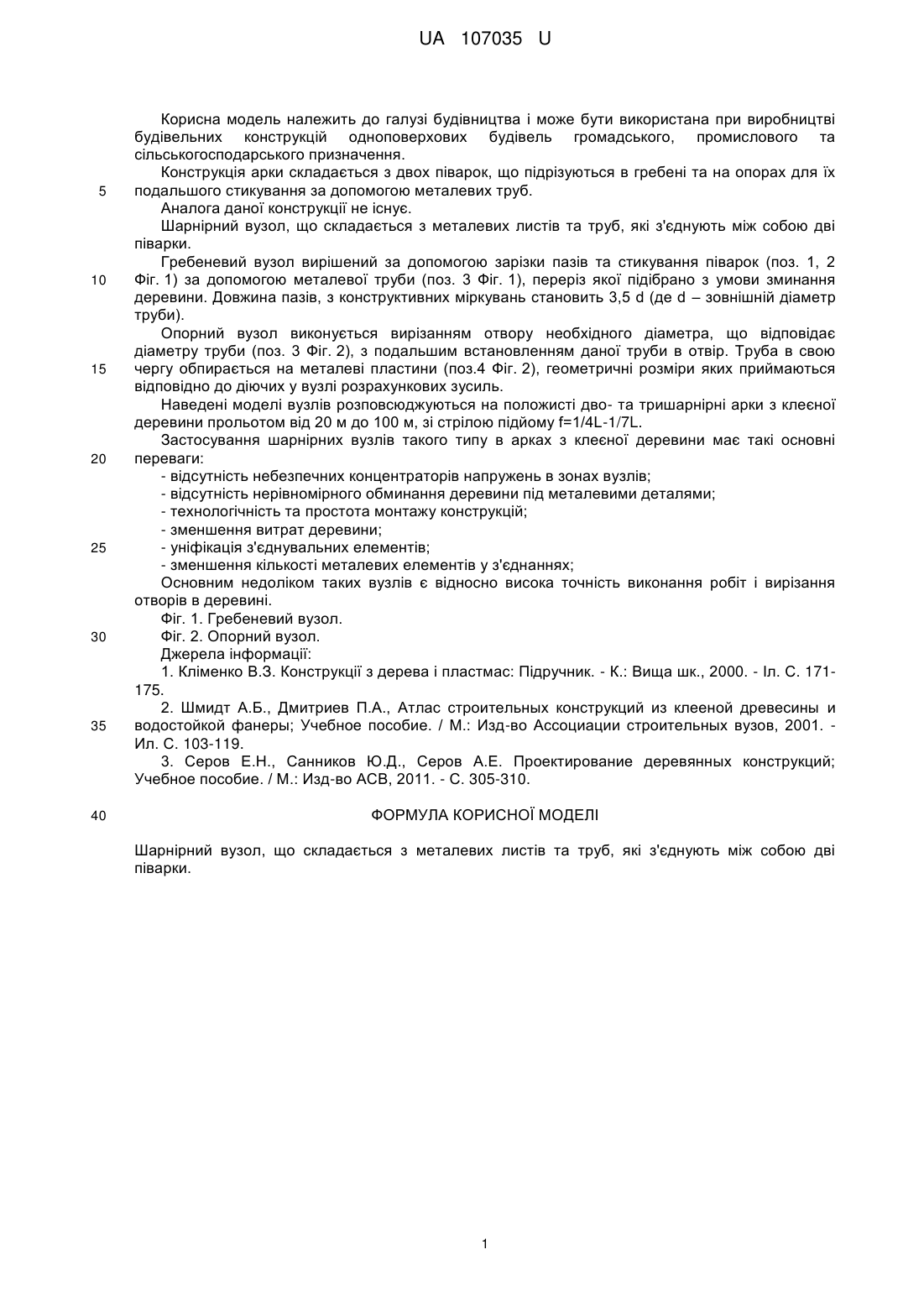

Реферат: Шарнірний вузол складається з металевих листів та труб, які з'єднують між собою дві піварки. UA 107035 U (12) UA 107035 U UA 107035 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Конструкція арки складається з двох піварок, що підрізуються в гребені та на опорах для їх подальшого стикування за допомогою металевих труб. Аналога даної конструкції не існує. Шарнірний вузол, що складається з металевих листів та труб, які з'єднують між собою дві піварки. Гребеневий вузол вирішений за допомогою зарізки пазів та стикування піварок (поз. 1, 2 Фіг. 1) за допомогою металевої труби (поз. 3 Фіг. 1), переріз якої підібрано з умови зминання деревини. Довжина пазів, з конструктивних міркувань становить 3,5 d (де d – зовнішній діаметр труби). Опорний вузол виконується вирізанням отвору необхідного діаметра, що відповідає діаметру труби (поз. 3 Фіг. 2), з подальшим встановленням даної труби в отвір. Труба в свою чергу обпирається на металеві пластини (поз.4 Фіг. 2), геометричні розміри яких приймаються відповідно до діючих у вузлі розрахункових зусиль. Наведені моделі вузлів розповсюджуються на положисті дво- та тришарнірні арки з клеєної деревини прольотом від 20 м до 100 м, зі стрілою підйому f=1/4L-1/7L. Застосування шарнірних вузлів такого типу в арках з клеєної деревини має такі основні переваги: - відсутність небезпечних концентраторів напружень в зонах вузлів; - відсутність нерівномірного обминання деревини під металевими деталями; - технологічність та простота монтажу конструкцій; - зменшення витрат деревини; - уніфікація з'єднувальних елементів; - зменшення кількості металевих елементів у з'єднаннях; Основним недоліком таких вузлів є відносно висока точність виконання робіт і вирізання отворів в деревині. Фіг. 1. Гребеневий вузол. Фіг. 2. Опорний вузол. Джерела інформації: 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища шк., 2000. - Іл. С. 171175. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры; Учебное пособие. / М.: Изд-во Ассоциации строительных вузов, 2001. Ил. С. 103-119. 3. Серов Е.Н., Санников Ю.Д., Серов А.Е. Проектирование деревянных конструкций; Учебное пособие. / М.: Изд-во АСВ, 2011. - С. 305-310. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Шарнірний вузол, що складається з металевих листів та труб, які з'єднують між собою дві піварки. 1 UA 107035 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
