Стрілчасті арки з прямолінійних елементів змінного перерізу з клеєної деревини

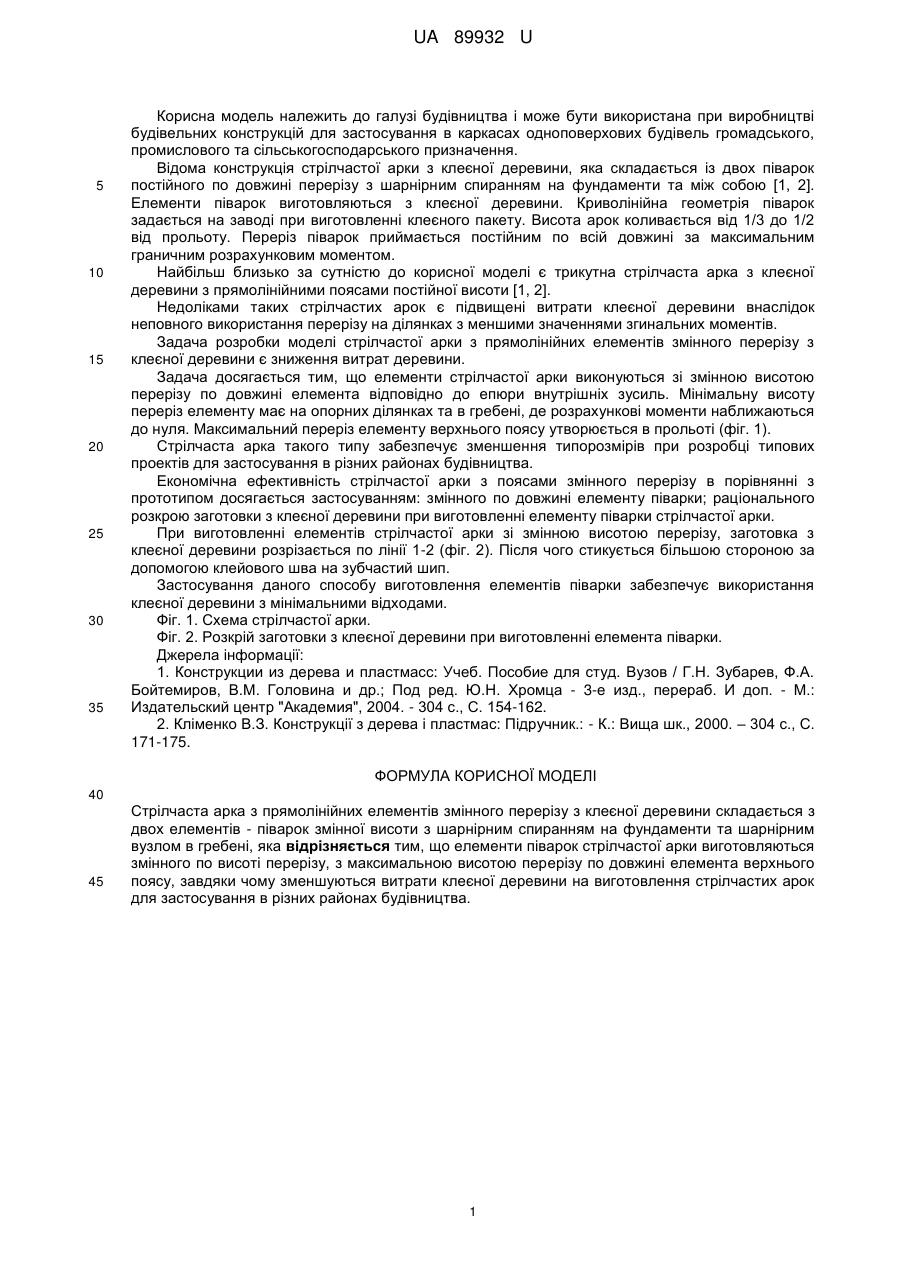

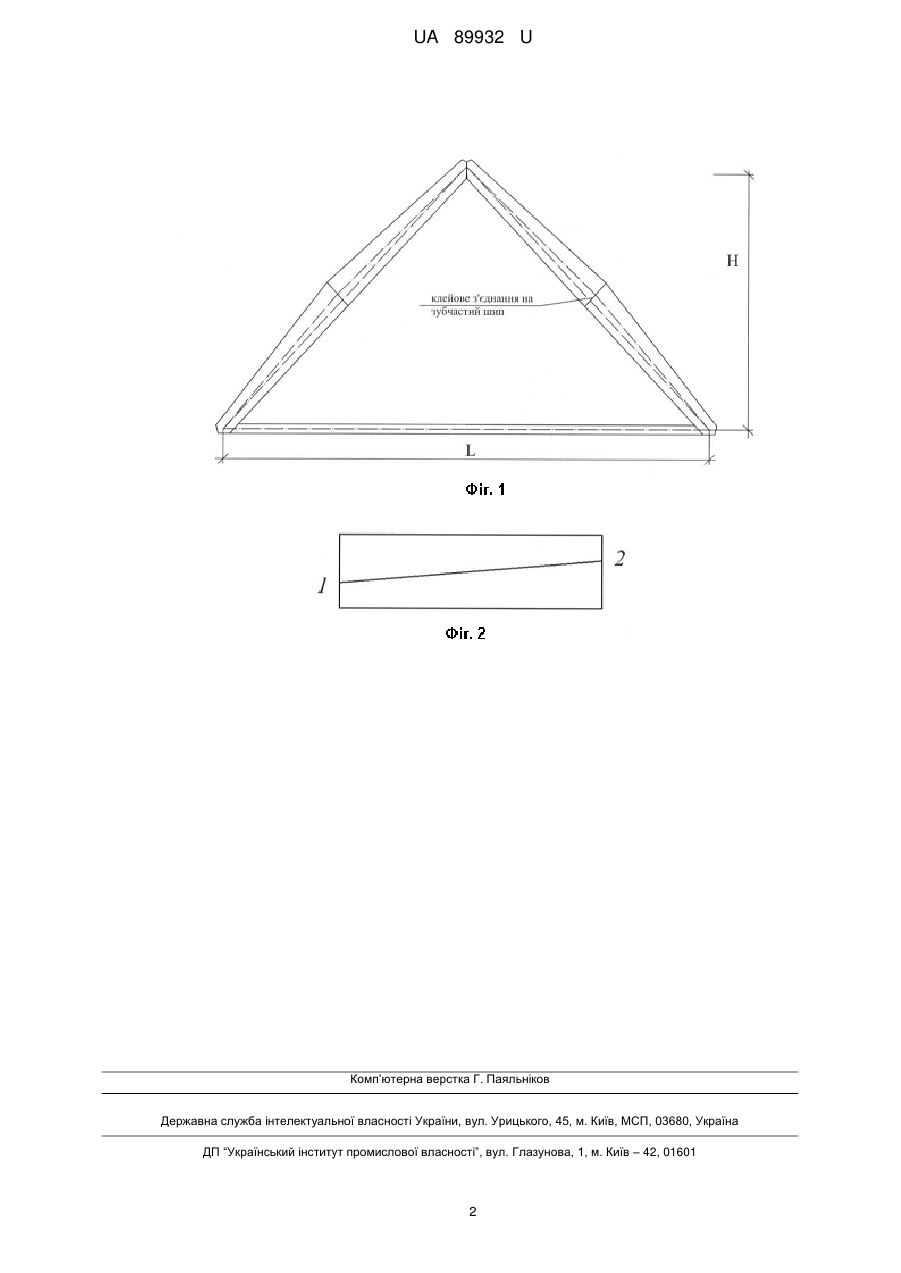

Реферат: Стрілчаста арка з прямолінійних елементів змінного перерізу з клеєної деревини складається з двох елементів - піварок змінної висоти з шарнірним спиранням на фундаменти та шарнірним вузлом в гребені, причому елементи піварок стрілчастої арки виготовляються змінного по висоті перерізу, з максимальною висотою перерізу по довжині елемента верхнього поясу, завдяки чому зменшуються витрати клеєної деревини на виготовлення стрілчастих арок для застосування в різних районах будівництва. UA 89932 U (12) UA 89932 U UA 89932 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій для застосування в каркасах одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція стрілчастої арки з клеєної деревини, яка складається із двох піварок постійного по довжині перерізу з шарнірним спиранням на фундаменти та між собою [1, 2]. Елементи піварок виготовляються з клеєної деревини. Криволінійна геометрія піварок задається на заводі при виготовленні клеєного пакету. Висота арок коливається від 1/3 до 1/2 від прольоту. Переріз піварок приймається постійним по всій довжині за максимальним граничним розрахунковим моментом. Найбільш близько за сутністю до корисної моделі є трикутна стрілчаста арка з клеєної деревини з прямолінійними поясами постійної висоти [1, 2]. Недоліками таких стрілчастих арок є підвищені витрати клеєної деревини внаслідок неповного використання перерізу на ділянках з меншими значеннями згинальних моментів. Задача розробки моделі стрілчастої арки з прямолінійних елементів змінного перерізу з клеєної деревини є зниження витрат деревини. Задача досягається тим, що елементи стрілчастої арки виконуються зі змінною висотою перерізу по довжині елемента відповідно до епюри внутрішніх зусиль. Мінімальну висоту переріз елементу має на опорних ділянках та в гребені, де розрахункові моменти наближаються до нуля. Максимальний переріз елементу верхнього поясу утворюється в прольоті (фіг. 1). Стрілчаста арка такого типу забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність стрілчастої арки з поясами змінного перерізу в порівнянні з прототипом досягається застосуванням: змінного по довжині елементу піварки; раціонального розкрою заготовки з клеєної деревини при виготовленні елементу піварки стрілчастої арки. При виготовленні елементів стрілчастої арки зі змінною висотою перерізу, заготовка з клеєної деревини розрізається по лінії 1-2 (фіг. 2). Після чого стикується більшою стороною за допомогою клейового шва на зубчастий шип. Застосування даного способу виготовлення елементів піварки забезпечує використання клеєної деревини з мінімальними відходами. Фіг. 1. Схема стрілчастої арки. Фіг. 2. Розкрій заготовки з клеєної деревини при виготовленні елемента піварки. Джерела інформації: 1. Конструкции из дерева и пластмасс: Учеб. Пособие для студ. Вузов / Г.Н. Зубарев, Ф.А. Бойтемиров, В.М. Головина и др.; Под ред. Ю.Н. Хромца - 3-е изд., перераб. И доп. - М.: Издательский центр "Академия", 2004. - 304 с., С. 154-162. 2. Кліменко В.З. Конструкції з дерева і пластмас: Підручник.: - К.: Вища шк., 2000. – 304 с., С. 171-175. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Стрілчаста арка з прямолінійних елементів змінного перерізу з клеєної деревини складається з двох елементів - піварок змінної висоти з шарнірним спиранням на фундаменти та шарнірним вузлом в гребені, яка відрізняється тим, що елементи піварок стрілчастої арки виготовляються змінного по висоті перерізу, з максимальною висотою перерізу по довжині елемента верхнього поясу, завдяки чому зменшуються витрати клеєної деревини на виготовлення стрілчастих арок для застосування в різних районах будівництва. 1 UA 89932 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
