Трикутні розпірні системи змінного перерізу з клеєної деревини

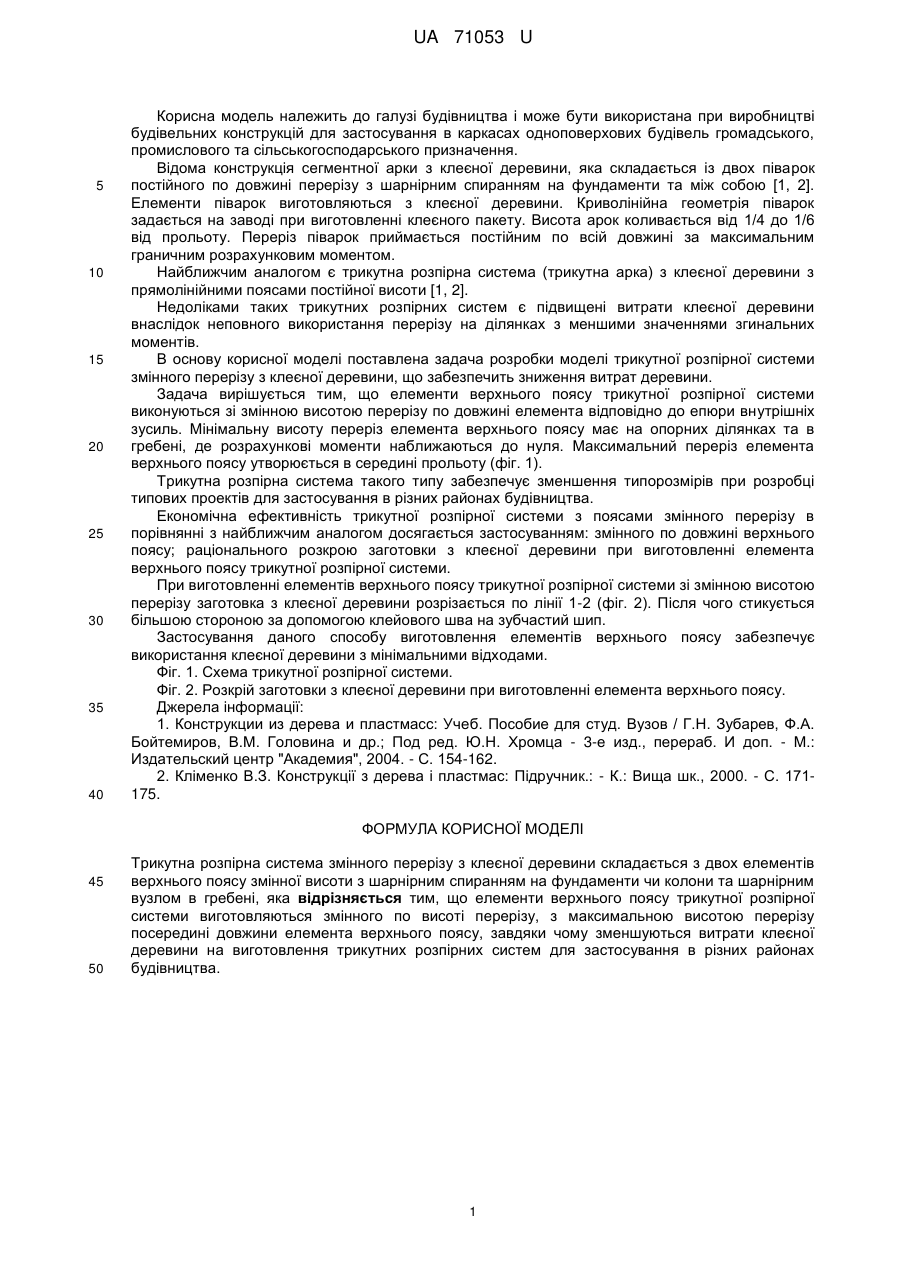

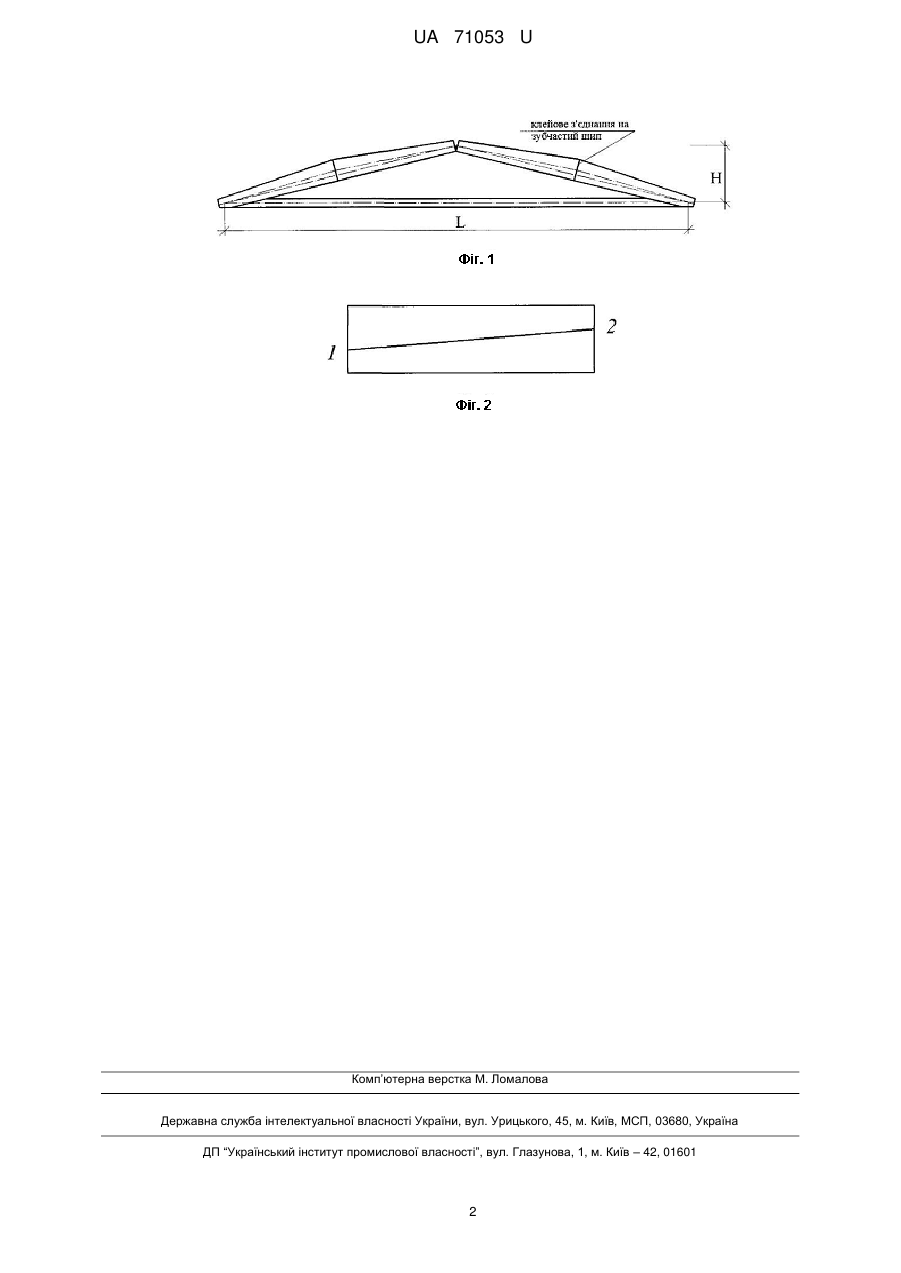

Реферат: Корисна модель трикутної розпірної системи змінного перерізу з клеєної деревини складається з двох однакових елементів, жорстко з'єднаних між собою на зубчастий шип. Опорні вузли трикутної розпірної системи шарнірні. Висота поперечного перерізу елемента верхнього поясу змінна. UA 71053 U (12) UA 71053 U UA 71053 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій для застосування в каркасах одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція сегментної арки з клеєної деревини, яка складається із двох піварок постійного по довжині перерізу з шарнірним спиранням на фундаменти та між собою [1, 2]. Елементи піварок виготовляються з клеєної деревини. Криволінійна геометрія піварок задається на заводі при виготовленні клеєного пакету. Висота арок коливається від 1/4 до 1/6 від прольоту. Переріз піварок приймається постійним по всій довжині за максимальним граничним розрахунковим моментом. Найближчим аналогом є трикутна розпірна система (трикутна арка) з клеєної деревини з прямолінійними поясами постійної висоти [1, 2]. Недоліками таких трикутних розпірних систем є підвищені витрати клеєної деревини внаслідок неповного використання перерізу на ділянках з меншими значеннями згинальних моментів. В основу корисної моделі поставлена задача розробки моделі трикутної розпірної системи змінного перерізу з клеєної деревини, що забезпечить зниження витрат деревини. Задача вирішується тим, що елементи верхнього поясу трикутної розпірної системи виконуються зі змінною висотою перерізу по довжині елемента відповідно до епюри внутрішніх зусиль. Мінімальну висоту переріз елемента верхнього поясу має на опорних ділянках та в гребені, де розрахункові моменти наближаються до нуля. Максимальний переріз елемента верхнього поясу утворюється в середині прольоту (фіг. 1). Трикутна розпірна система такого типу забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність трикутної розпірної системи з поясами змінного перерізу в порівнянні з найближчим аналогом досягається застосуванням: змінного по довжині верхнього поясу; раціонального розкрою заготовки з клеєної деревини при виготовленні елемента верхнього поясу трикутної розпірної системи. При виготовленні елементів верхнього поясу трикутної розпірної системи зі змінною висотою перерізу заготовка з клеєної деревини розрізається по лінії 1-2 (фіг. 2). Після чого стикується більшою стороною за допомогою клейового шва на зубчастий шип. Застосування даного способу виготовлення елементів верхнього поясу забезпечує використання клеєної деревини з мінімальними відходами. Фіг. 1. Схема трикутної розпірної системи. Фіг. 2. Розкрій заготовки з клеєної деревини при виготовленні елемента верхнього поясу. Джерела інформації: 1. Конструкции из дерева и пластмасс: Учеб. Пособие для студ. Вузов / Г.Н. Зубарев, Ф.А. Бойтемиров, В.М. Головина и др.; Под ред. Ю.Н. Хромца - 3-е изд., перераб. И доп. - М.: Издательский центр "Академия", 2004. - С. 154-162. 2. Кліменко В.З. Конструкції з дерева і пластмас: Підручник.: - К.: Вища шк., 2000. - С. 171175. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Трикутна розпірна система змінного перерізу з клеєної деревини складається з двох елементів верхнього поясу змінної висоти з шарнірним спиранням на фундаменти чи колони та шарнірним вузлом в гребені, яка відрізняється тим, що елементи верхнього поясу трикутної розпірної системи виготовляються змінного по висоті перерізу, з максимальною висотою перерізу посередині довжини елемента верхнього поясу, завдяки чому зменшуються витрати клеєної деревини на виготовлення трикутних розпірних систем для застосування в різних районах будівництва. 1 UA 71053 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
