Положиста арка з клеєної деревини змінної висоти поперечного перерізу

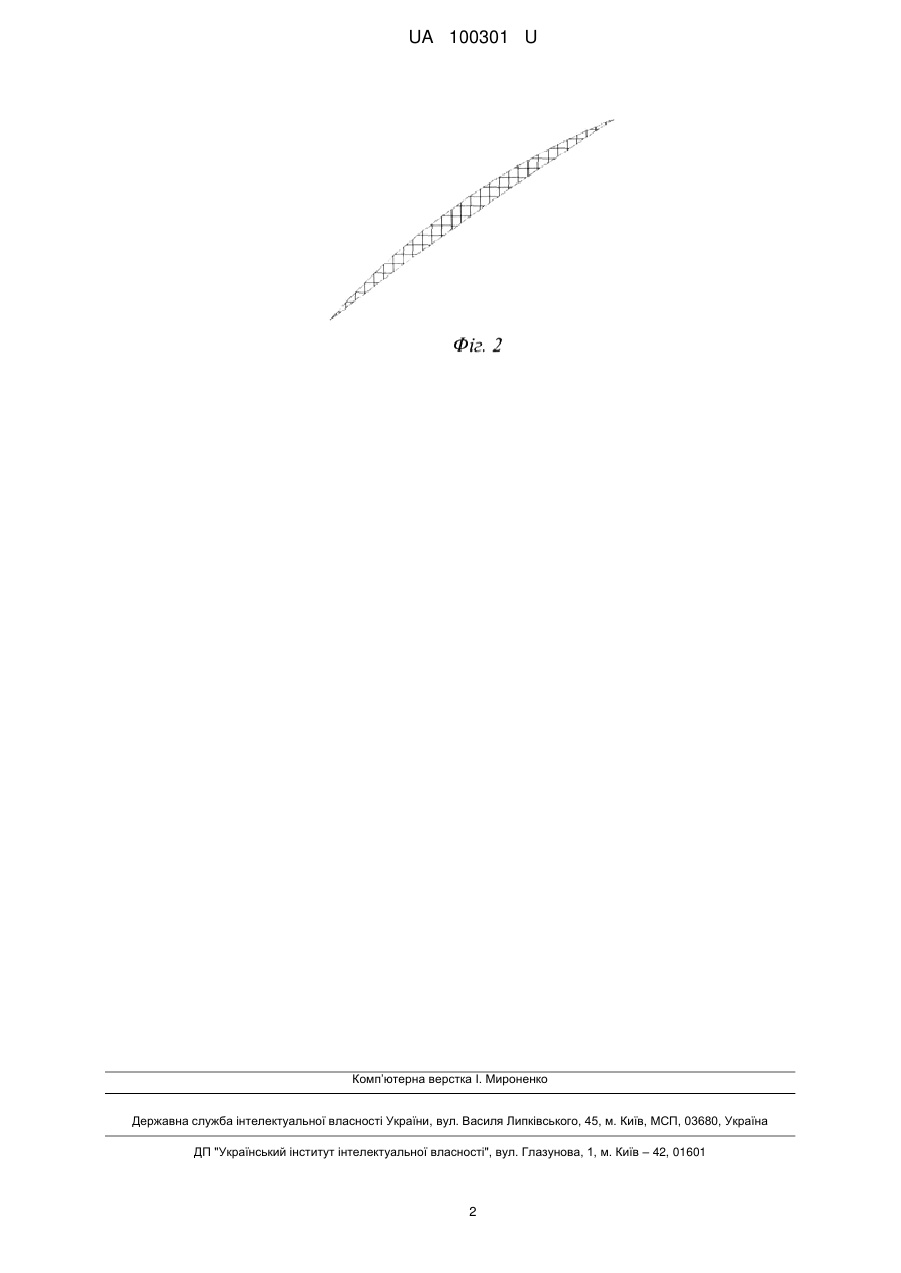

Реферат: Положиста арка з клеєної деревини змінної висоти поперечного перерізу складається з двох однакових піварок та криволінійних вставок, які виготовляються з багатошарового клеєного бруса. Максимальна висота поперечного перерізу криволінійних вставок, приєднаних до елементів арки за допомогою клейового шва, знаходиться у середині прольоту піварки. UA 100301 U (12) UA 100301 U UA 100301 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Конструкція арки складається з двох однакових піварок та криволінійних вставок, які виготовляються з багатошарового клеєного бруса. Криволінійна вставка приєднана до елементів арки за допомогою клейового шва. Криволінійна геометрія вставки задається на заводі-виробнику. Висота перерізу криволінійної вставки h3 (Фіг. 2) визначається за граничним розрахунковим моментом та поздовжньою силою і дорівнює різниці між необхідною висотою перерізу h та висотою піварки h2 (Фіг. 1). Висота таких арок досягає 25 м при максимальному прольоті - 100 м. Наведена модель розповсюджується на положисті тришарнірні арки з клеєної деревини зі стрілою підйому f=1/4L. Застосування арок з клеєної деревини змінної висоти поперечного перерізу з криволінійними вставками має такі основні переваги, в порівнянні з арками постійного перерізу, виготовленими з клеєної деревини [1, 2, 3], а саме: - зменшення висоти поперечного перерізу всієї арки; - максимальний згинальний момент сприймається зонами з криволінійними вставками; - зменшення об'єму деревини, витраченої на виготовлення конструкції на 15-20 %. Основним недоліком таких арок є відходи багатошарового клеєного бруса, які пов'язані з вирізанням криволінійних вставок з криволінійного бруса. Максимальну висоту перерізу вставки виконують на відстані х=1/7,5 L, де діє максимальний розрахунковий згинальний момент і поступово зменшується до опори і гребеневого вузла, де розрахункові моменти наближаються до значення М=0,5Мmax. Поперечний переріз арки постійний, що визначається за згинальним розрахунковим моментом, рівним половині максимального значення моменту. Застосування криволінійних вставок забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. При виготовленні криволінійних вставок заготовка вирізається з криволінійного бруса, що має радіус піварок (Фіг. 2). Розміри криволінійного бруса залежать від розмірів піварки. Вставка стикується з аркою за допомогою клейового шва. Фіг. 1. Схема арки із застосуванням криволінійної вставки. Фіг. 2. Вирізання заготовки з багатошарового клеєного бруса при виготовленні криволінійної вставки. 1. Кліменко В.З. Конструкції з дерева і пластмас: Підручник. - К.: Вища шк., 2000. - С. 176180, іл. 2. Шмидт А.Б., Дмитриев П.А., Атлас строительных конструкций из клееной древесины и водостойкой фанеры: Учебное пособие. /М.; Изд-во Ассоциации строительных вузов, 2001. - с. 136-147, ил. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Положиста арка з клеєної деревини змінної висоти поперечного перерізу, що складається з двох однакових піварок та криволінійних вставок, які виготовляються з багатошарового клеєного бруса, яка відрізняється тим, що максимальна висота поперечного перерізу криволінійних вставок, приєднаних до елементів арки за допомогою клейового шва, знаходиться у середині прольоту піварки. 1 UA 100301 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
