Насадка спиртовловлювача

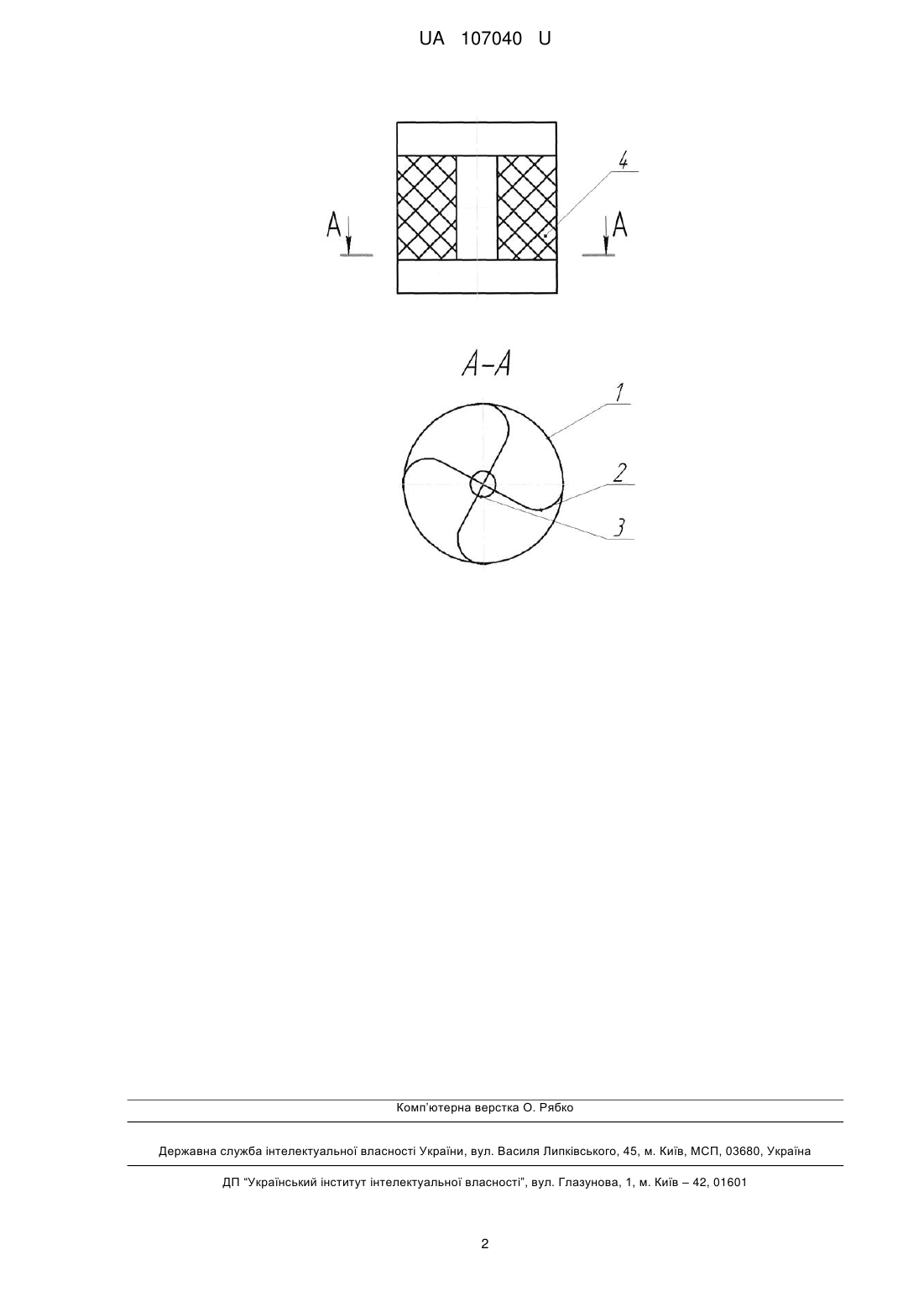

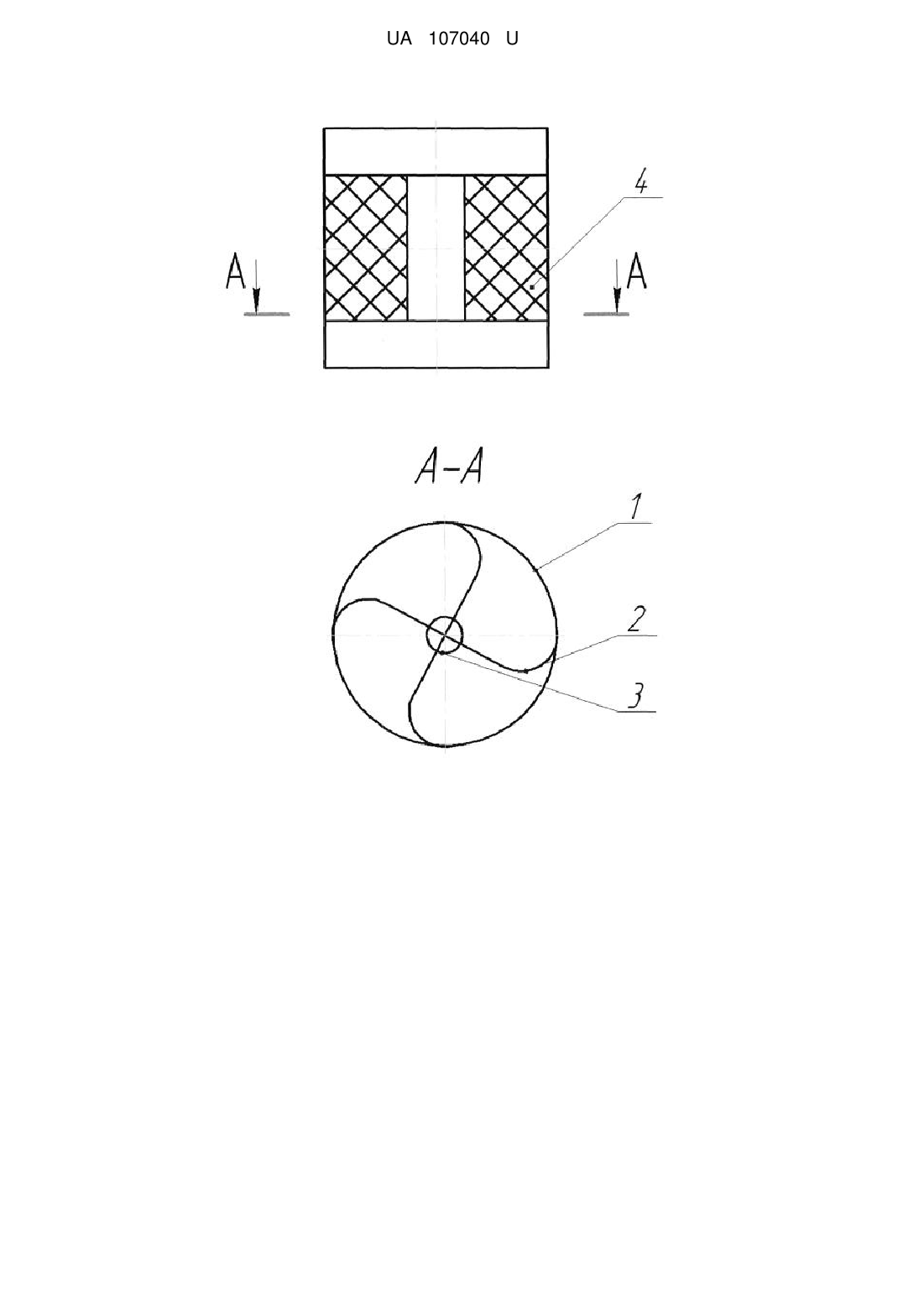

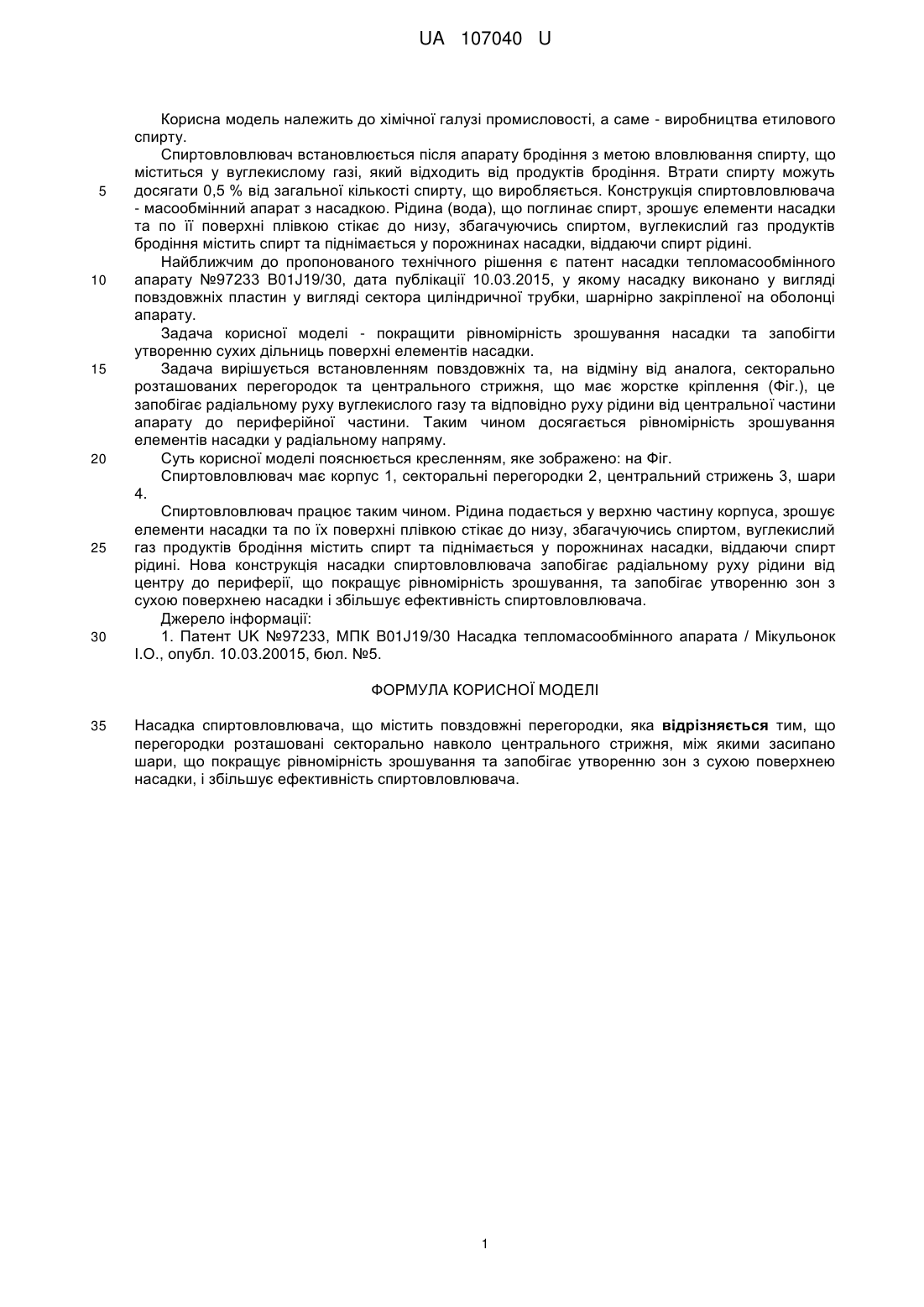

Реферат: Насадка спиртовловлювача містить повздовжні перегородки. Перегородки розташовані секторально навколо центрального стрижня, між якими засипано шари, що покращує рівномірність зрошування та запобігає утворенню зон з сухою поверхнею насадки, і збільшує ефективність спиртовловлювача. UA 107040 U (54) НАСАДКА СПИРТОВЛОВЛЮВАЧА UA 107040 U UA 107040 U 5 10 15 20 25 30 Корисна модель належить до хімічної галузі промисловості, а саме - виробництва етилового спирту. Спиртовловлювач встановлюється після апарату бродіння з метою вловлювання спирту, що міститься у вуглекислому газі, який відходить від продуктів бродіння. Втрати спирту можуть досягати 0,5 % від загальної кількості спирту, що виробляється. Конструкція спиртовловлювача - масообмінний апарат з насадкою. Рідина (вода), що поглинає спирт, зрошує елементи насадки та по її поверхні плівкою стікає до низу, збагачуючись спиртом, вуглекислий газ продуктів бродіння містить спирт та піднімається у порожнинах насадки, віддаючи спирт рідині. Найближчим до пропонованого технічного рішення є патент насадки тепломасообмінного апарату №97233 B01J19/30, дата публікації 10.03.2015, у якому насадку виконано у вигляді повздовжніх пластин у вигляді сектора циліндричної трубки, шарнірно закріпленої на оболонці апарату. Задача корисної моделі - покращити рівномірність зрошування насадки та запобігти утворенню сухих дільниць поверхні елементів насадки. Задача вирішується встановленням повздовжніх та, на відміну від аналога, секторально розташованих перегородок та центрального стрижня, що має жорстке кріплення (Фіг.), це запобігає радіальному руху вуглекислого газу та відповідно руху рідини від центральної частини апарату до периферійної частини. Таким чином досягається рівномірність зрошування елементів насадки у радіальному напряму. Суть корисної моделі пояснюється кресленням, яке зображено: на Фіг. Спиртовловлювач має корпус 1, секторальні перегородки 2, центральний стрижень 3, шари 4. Спиртовловлювач працює таким чином. Рідина подається у верхню частину корпуса, зрошує елементи насадки та по їх поверхні плівкою стікає до низу, збагачуючись спиртом, вуглекислий газ продуктів бродіння містить спирт та піднімається у порожнинах насадки, віддаючи спирт рідині. Нова конструкція насадки спиртовловлювача запобігає радіальному руху рідини від центру до периферії, що покращує рівномірність зрошування, та запобігає утворенню зон з сухою поверхнею насадки і збільшує ефективність спиртовловлювача. Джерело інформації: 1. Патент UK №97233, МПК B01J19/30 Насадка тепломасообмінного апарата / Мікульонок І.О., опубл. 10.03.20015, бюл. №5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Насадка спиртовловлювача, що містить повздовжні перегородки, яка відрізняється тим, що перегородки розташовані секторально навколо центрального стрижня, між якими засипано шари, що покращує рівномірність зрошування та запобігає утворенню зон з сухою поверхнею насадки, і збільшує ефективність спиртовловлювача. 1 UA 107040 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
