Електромагнітний гаситель коливань

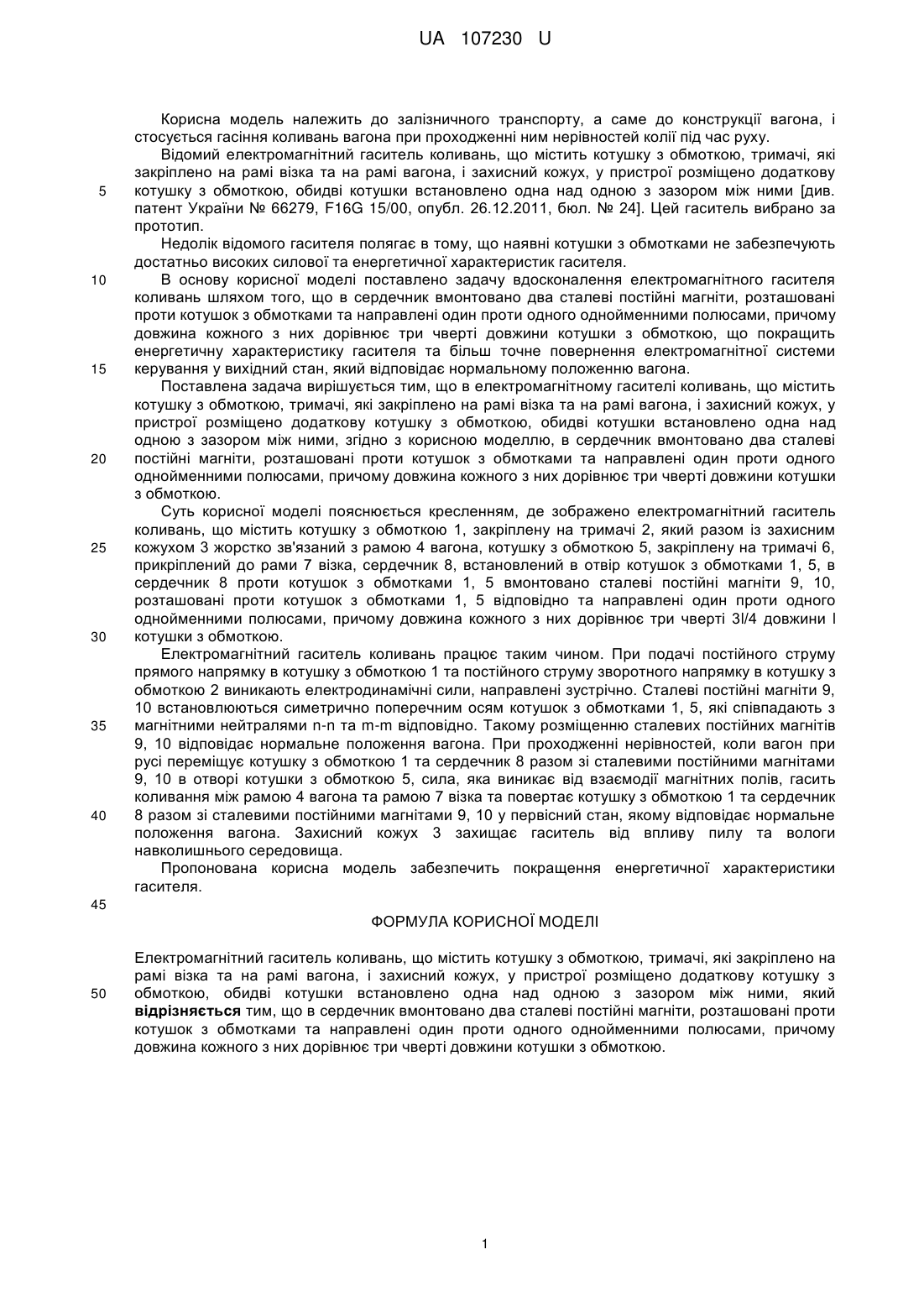

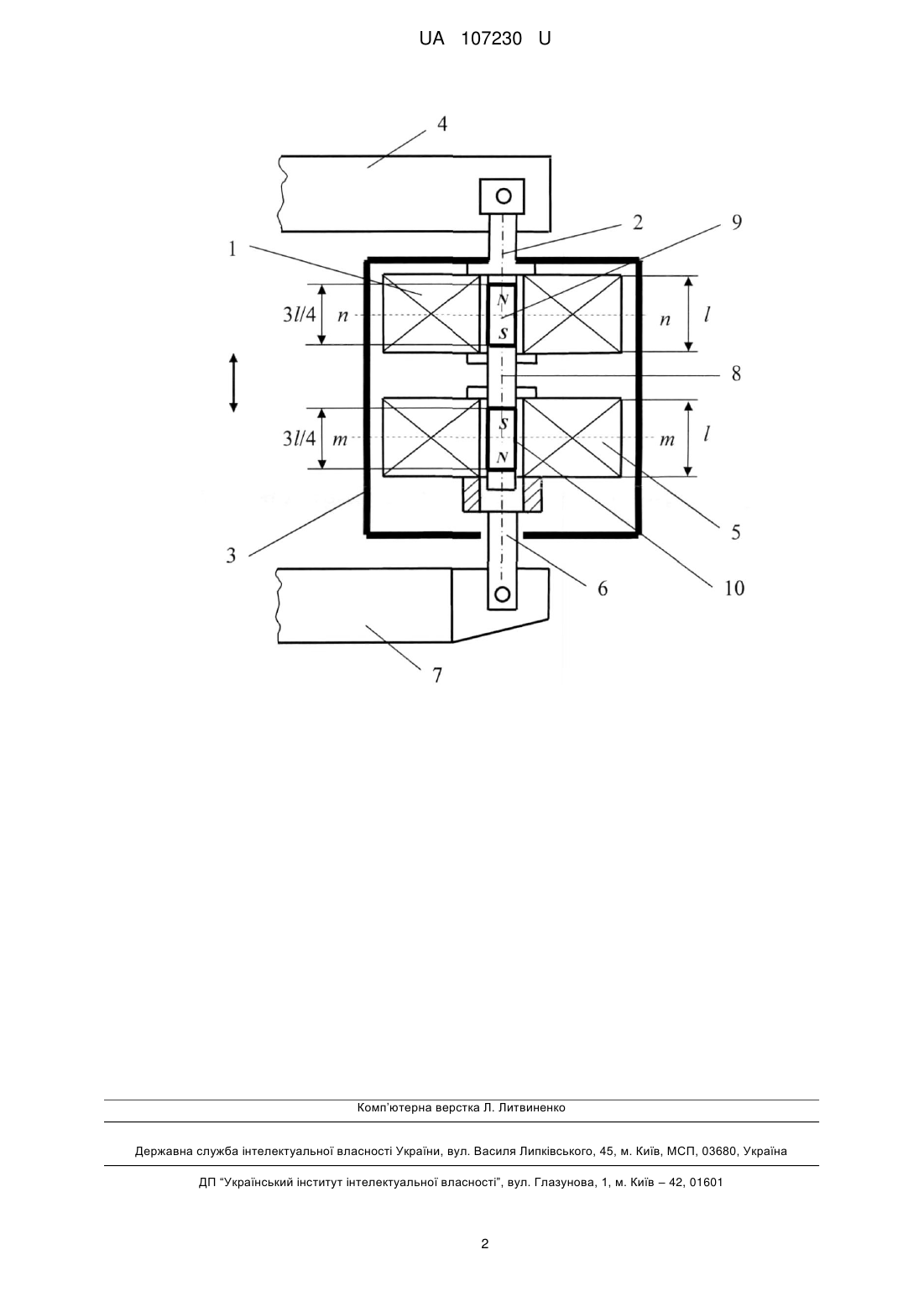

Реферат: Електромагнітний гаситель коливань містить котушку з обмоткою, тримачі, які закріплено на рамі візка та на рамі вагона, і захисний кожух, у пристрої розміщено додаткову котушку з обмоткою, обидві котушки встановлено одна над одною з зазором між ними. В сердечник вмонтовано два сталеві постійні магніти, розташовані проти котушок з обмотками та направлені один проти одного однойменними полюсами, причому довжина кожного з них дорівнює три чверті довжини котушки з обмоткою. UA 107230 U (54) ЕЛЕКТРОМАГНІТНИЙ ГАСИТЕЛЬ КОЛИВАНЬ UA 107230 U UA 107230 U 5 10 15 20 25 30 35 40 Корисна модель належить до залізничного транспорту, а саме до конструкції вагона, і стосується гасіння коливань вагона при проходженні ним нерівностей колії під час руху. Відомий електромагнітний гаситель коливань, що містить котушку з обмоткою, тримачі, які закріплено на рамі візка та на рамі вагона, і захисний кожух, у пристрої розміщено додаткову котушку з обмоткою, обидві котушки встановлено одна над одною з зазором між ними [див. патент України № 66279, F16G 15/00, опубл. 26.12.2011, бюл. № 24]. Цей гаситель вибрано за прототип. Недолік відомого гасителя полягає в тому, що наявні котушки з обмотками не забезпечують достатньо високих силової та енергетичної характеристик гасителя. В основу корисної моделі поставлено задачу вдосконалення електромагнітного гасителя коливань шляхом того, що в сердечник вмонтовано два сталеві постійні магніти, розташовані проти котушок з обмотками та направлені один проти одного однойменними полюсами, причому довжина кожного з них дорівнює три чверті довжини котушки з обмоткою, що покращить енергетичну характеристику гасителя та більш точне повернення електромагнітної системи керування у вихідний стан, який відповідає нормальному положенню вагона. Поставлена задача вирішується тим, що в електромагнітному гасителі коливань, що містить котушку з обмоткою, тримачі, які закріплено на рамі візка та на рамі вагона, і захисний кожух, у пристрої розміщено додаткову котушку з обмоткою, обидві котушки встановлено одна над одною з зазором між ними, згідно з корисною моделлю, в сердечник вмонтовано два сталеві постійні магніти, розташовані проти котушок з обмотками та направлені один проти одного однойменними полюсами, причому довжина кожного з них дорівнює три чверті довжини котушки з обмоткою. Суть корисної моделі пояснюється кресленням, де зображено електромагнітний гаситель коливань, що містить котушку з обмоткою 1, закріплену на тримачі 2, який разом із захисним кожухом 3 жорстко зв'язаний з рамою 4 вагона, котушку з обмоткою 5, закріплену на тримачі 6, прикріплений до рами 7 візка, сердечник 8, встановлений в отвір котушок з обмотками 1, 5, в сердечник 8 проти котушок з обмотками 1, 5 вмонтовано сталеві постійні магніти 9, 10, розташовані проти котушок з обмотками 1, 5 відповідно та направлені один проти одного однойменними полюсами, причому довжина кожного з них дорівнює три чверті 3l/4 довжини l котушки з обмоткою. Електромагнітний гаситель коливань працює таким чином. При подачі постійного струму прямого напрямку в котушку з обмоткою 1 та постійного струму зворотного напрямку в котушку з обмоткою 2 виникають електродинамічні сили, направлені зустрічно. Сталеві постійні магніти 9, 10 встановлюються симетрично поперечним осям котушок з обмотками 1, 5, які співпадають з магнітними нейтралями n-n та m-m відповідно. Такому розміщенню сталевих постійних магнітів 9, 10 відповідає нормальне положення вагона. При проходженні нерівностей, коли вагон при русі переміщує котушку з обмоткою 1 та сердечник 8 разом зі сталевими постійними магнітами 9, 10 в отворі котушки з обмоткою 5, сила, яка виникає від взаємодії магнітних полів, гасить коливання між рамою 4 вагона та рамою 7 візка та повертає котушку з обмоткою 1 та сердечник 8 разом зі сталевими постійними магнітами 9, 10 у первісний стан, якому відповідає нормальне положення вагона. Захисний кожух 3 захищає гаситель від впливу пилу та вологи навколишнього середовища. Пропонована корисна модель забезпечить покращення енергетичної характеристики гасителя. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електромагнітний гаситель коливань, що містить котушку з обмоткою, тримачі, які закріплено на рамі візка та на рамі вагона, і захисний кожух, у пристрої розміщено додаткову котушку з обмоткою, обидві котушки встановлено одна над одною з зазором між ними, який відрізняється тим, що в сердечник вмонтовано два сталеві постійні магніти, розташовані проти котушок з обмотками та направлені один проти одного однойменними полюсами, причому довжина кожного з них дорівнює три чверті довжини котушки з обмоткою. 1 UA 107230 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
