Спосіб стикування фундаменту з трубобетонною колоною

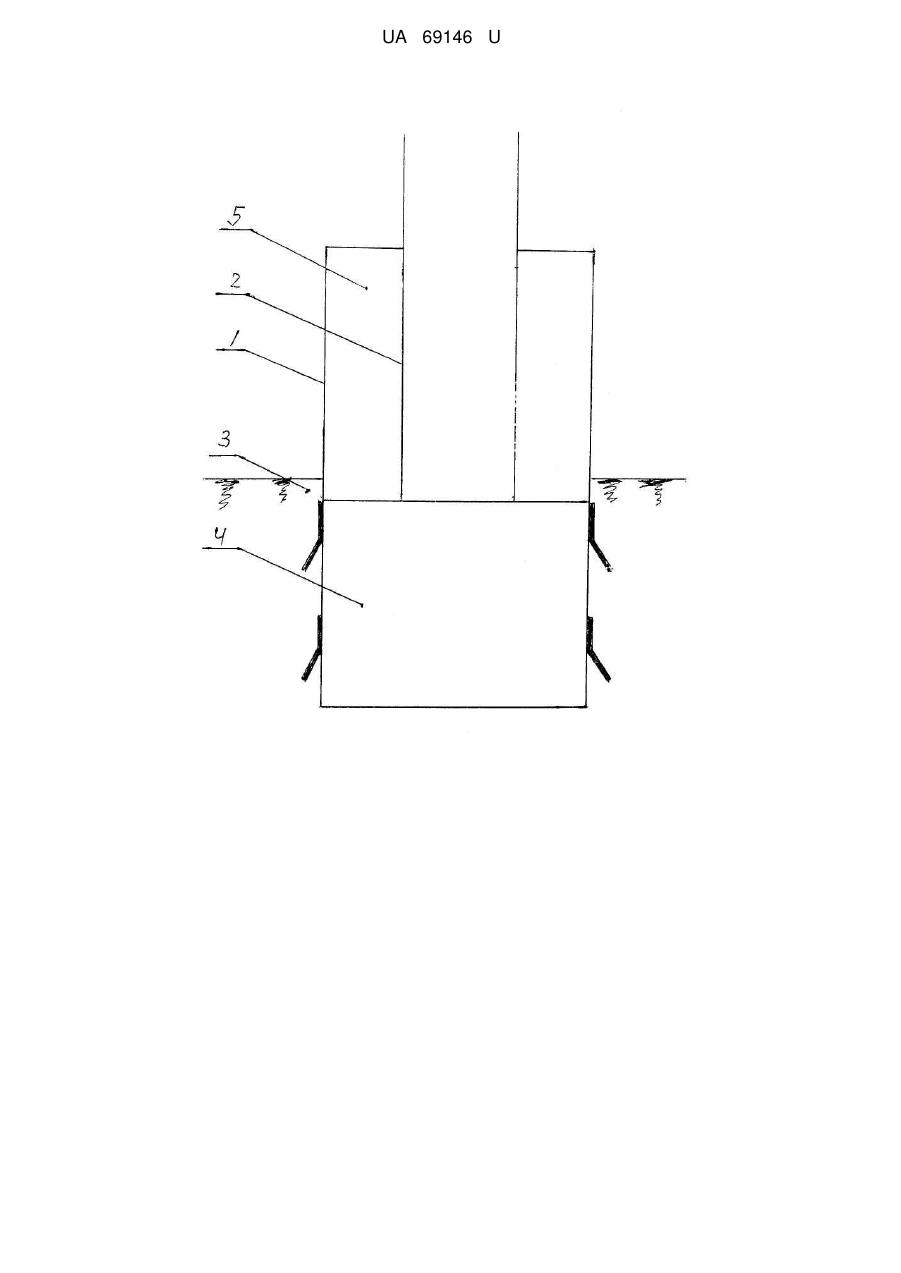

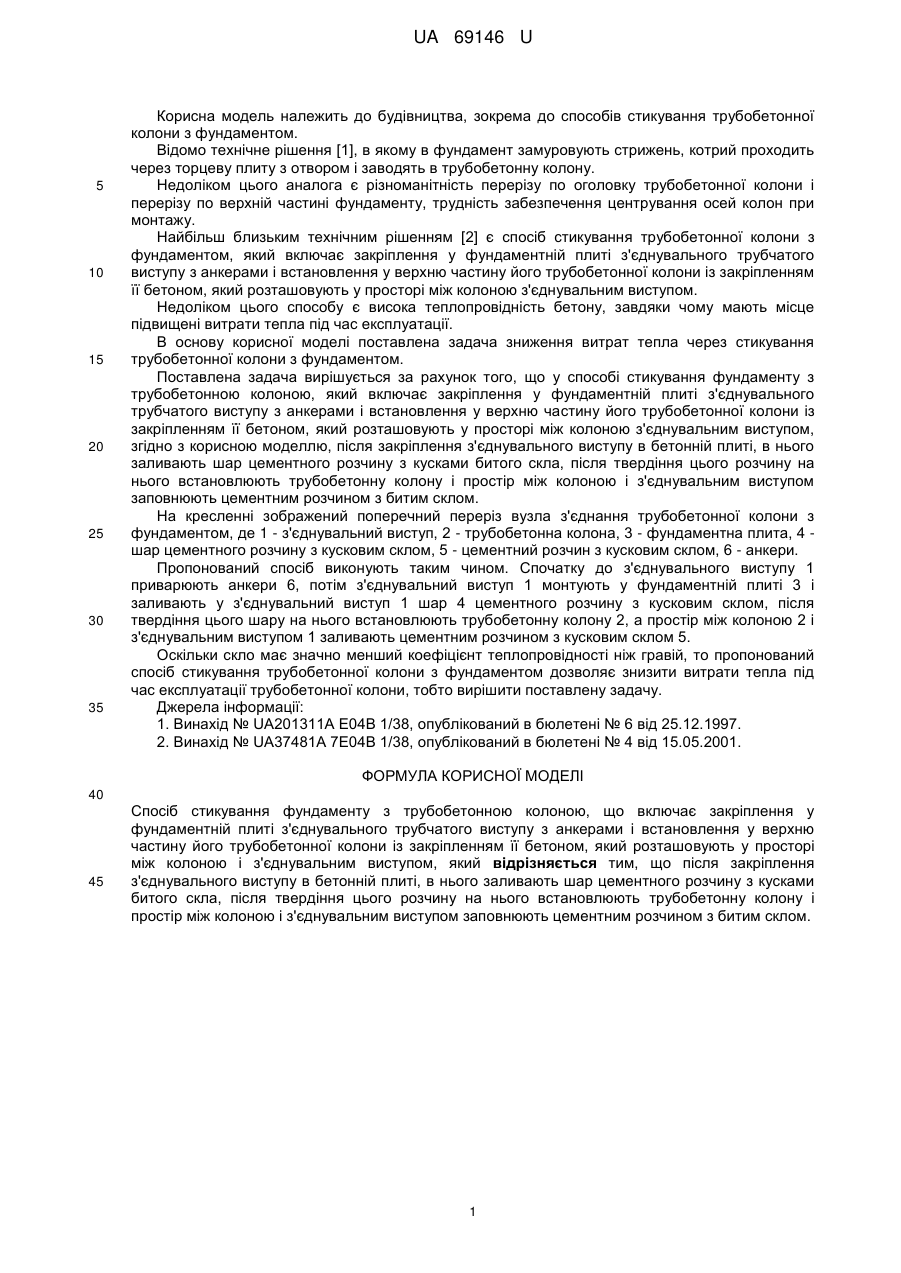

Реферат: Спосіб стикування фундаменту з трубобетонною колоною, при якому після закріплення з'єднувального виступу в бетонній плиті, в нього заливають шар цементного розчину з кусками битого скла, після твердіння цього розчину на нього встановлюють трубобетонну колону і простір між колоною і з'єднувальним виступом заповнюють цементним розчином з битим склом. UA 69146 U (12) UA 69146 U UA 69146 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до способів стикування трубобетонної колони з фундаментом. Відомо технічне рішення [1], в якому в фундамент замуровують стрижень, котрий проходить через торцеву плиту з отвором і заводять в трубобетонну колону. Недоліком цього аналога є різноманітність перерізу по оголовку трубобетонної колони і перерізу по верхній частині фундаменту, трудність забезпечення центрування осей колон при монтажу. Найбільш близьким технічним рішенням [2] є спосіб стикування трубобетонної колони з фундаментом, який включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною з'єднувальним виступом. Недоліком цього способу є висока теплопровідність бетону, завдяки чому мають місце підвищені витрати тепла під час експлуатації. В основу корисної моделі поставлена задача зниження витрат тепла через стикування трубобетонної колони з фундаментом. Поставлена задача вирішується за рахунок того, що у способі стикування фундаменту з трубобетонною колоною, який включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною з'єднувальним виступом, згідно з корисною моделлю, після закріплення з'єднувального виступу в бетонній плиті, в нього заливають шар цементного розчину з кусками битого скла, після твердіння цього розчину на нього встановлюють трубобетонну колону і простір між колоною і з'єднувальним виступом заповнюють цементним розчином з битим склом. На кресленні зображений поперечний переріз вузла з'єднання трубобетонної колони з фундаментом, де 1 - з'єднувальний виступ, 2 - трубобетонна колона, 3 - фундаментна плита, 4 шар цементного розчину з кусковим склом, 5 - цементний розчин з кусковим склом, 6 - анкери. Пропонований спосіб виконують таким чином. Спочатку до з'єднувального виступу 1 приварюють анкери 6, потім з'єднувальний виступ 1 монтують у фундаментній плиті 3 і заливають у з'єднувальний виступ 1 шар 4 цементного розчину з кусковим склом, після твердіння цього шару на нього встановлюють трубобетонну колону 2, а простір між колоною 2 і з'єднувальним виступом 1 заливають цементним розчином з кусковим склом 5. Оскільки скло має значно менший коефіцієнт теплопровідності ніж гравій, то пропонований спосіб стикування трубобетонної колони з фундаментом дозволяє знизити витрати тепла під час експлуатації трубобетонної колони, тобто вирішити поставлену задачу. Джерела інформації: 1. Винахід № UA201311A Е04В 1/38, опублікований в бюлетені № 6 від 25.12.1997. 2. Винахід № UA37481A 7Е04В 1/38, опублікований в бюлетені № 4 від 15.05.2001. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб стикування фундаменту з трубобетонною колоною, що включає закріплення у фундаментній плиті з'єднувального трубчатого виступу з анкерами і встановлення у верхню частину його трубобетонної колони із закріпленням її бетоном, який розташовують у просторі між колоною і з'єднувальним виступом, який відрізняється тим, що після закріплення з'єднувального виступу в бетонній плиті, в нього заливають шар цементного розчину з кусками битого скла, після твердіння цього розчину на нього встановлюють трубобетонну колону і простір між колоною і з'єднувальним виступом заповнюють цементним розчином з битим склом. 1 UA 69146 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
