Термоелектромеханічний привод розсувних дверей

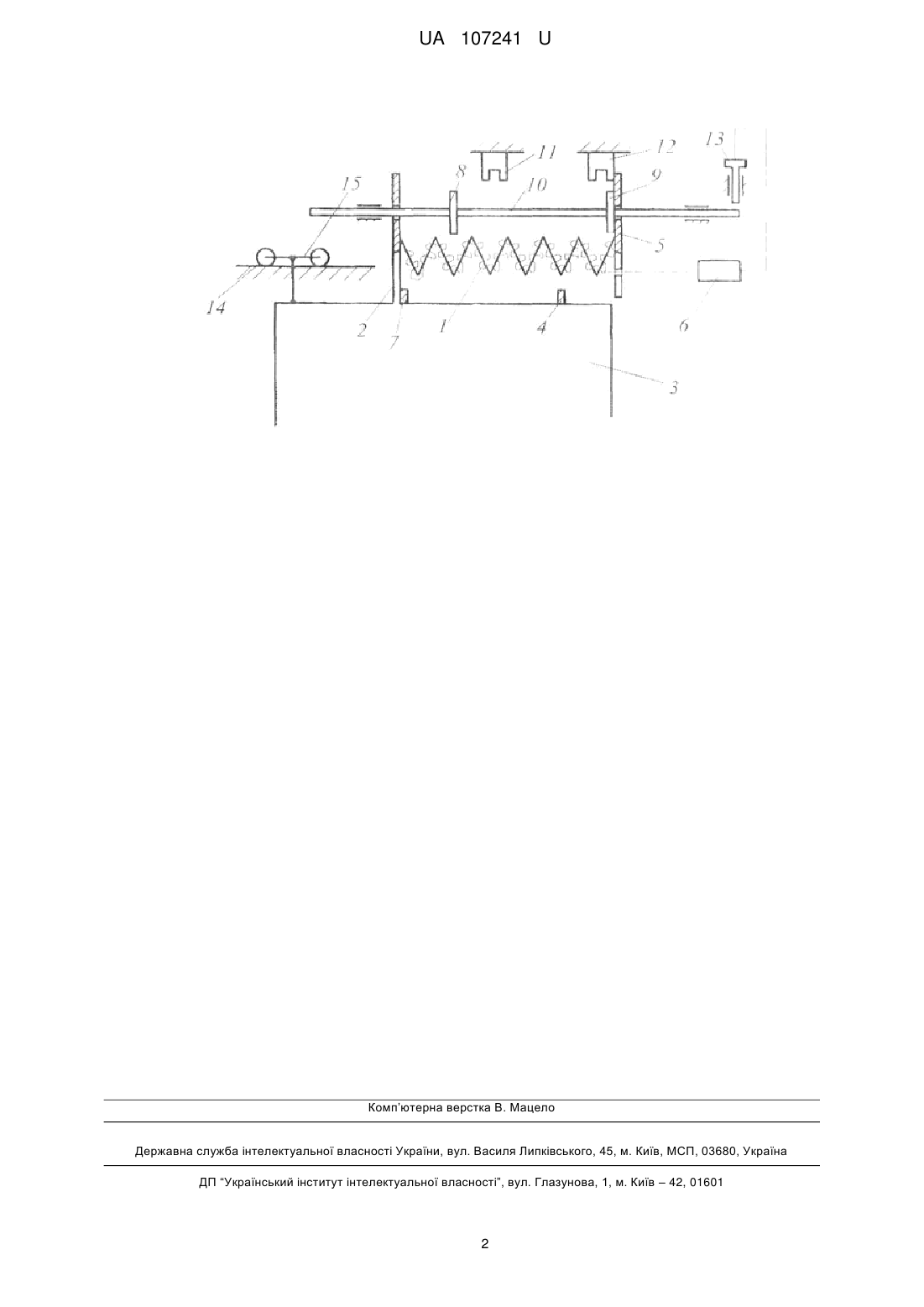

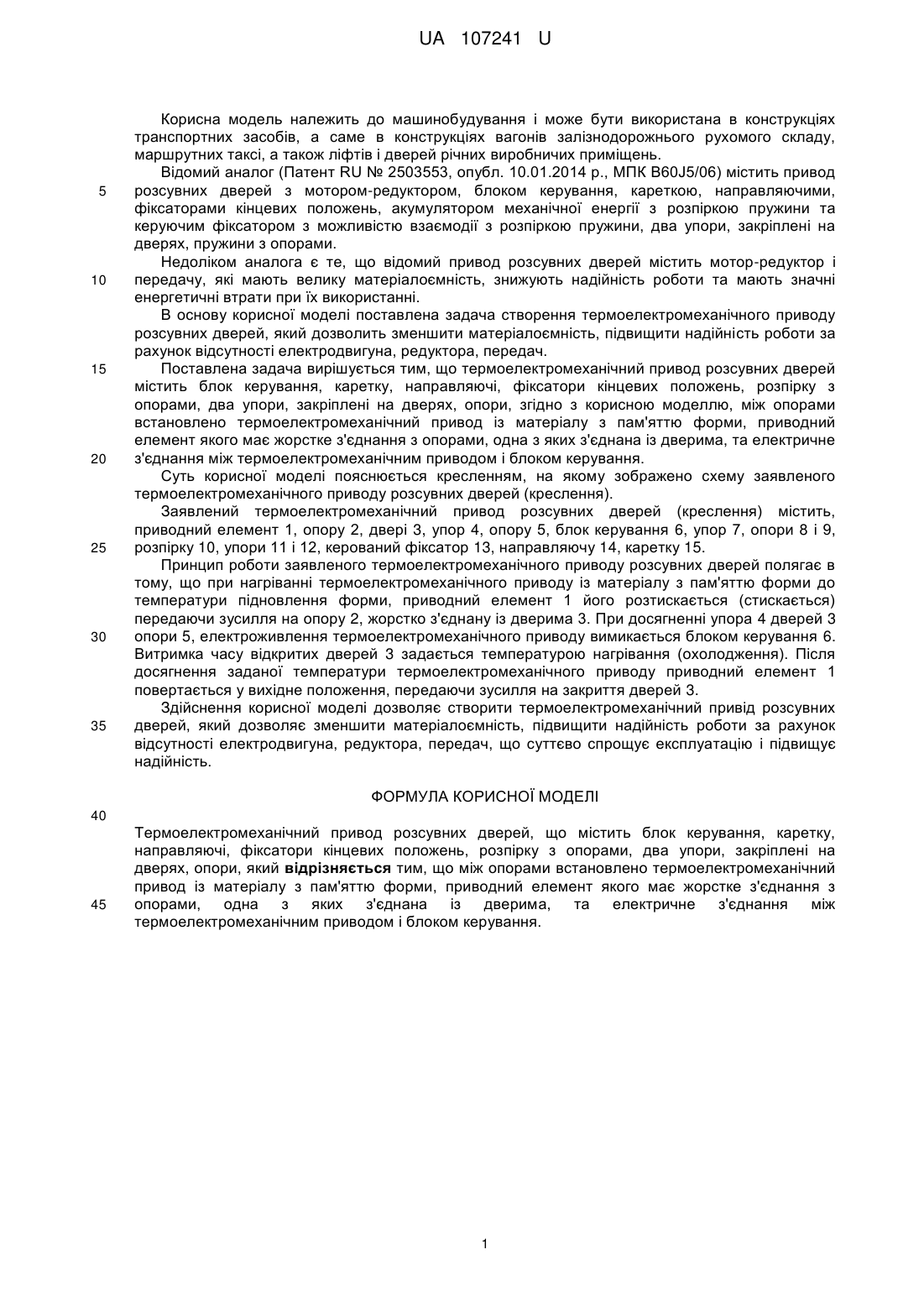

Реферат: Термоелектромеханічний привод розсувних дверей містить блок керування, каретку, направляючі, фіксатори кінцевих положень, розпірку з опорами, два упори, закріплені на дверях, опори. В якому між опорами встановлено термоелектромеханічний привод із матеріалу з пам'яттю форми, приводний елемент якого має жорстке з'єднання з опорами, одна з яких з'єднана із дверима, та електричне з'єднання між термоелектромеханічним приводом і блоком керування. UA 107241 U (54) ТЕРМОЕЛЕКТРОМЕХАНІЧНИЙ ПРИВОД РОЗСУВНИХ ДВЕРЕЙ UA 107241 U UA 107241 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування і може бути використана в конструкціях транспортних засобів, а саме в конструкціях вагонів залізнодорожнього рухомого складу, маршрутних таксі, а також ліфтів і дверей річних виробничих приміщень. Відомий аналог (Патент RU № 2503553, опубл. 10.01.2014 p., МПК B60J5/06) містить привод розсувних дверей з мотором-редуктором, блоком керування, кареткою, направляючими, фіксаторами кінцевих положень, акумулятором механічної енергії з розпіркою пружини та керуючим фіксатором з можливістю взаємодії з розпіркою пружини, два упори, закріплені на дверях, пружини з опорами. Недоліком аналога є те, що відомий привод розсувних дверей містить мотор-редуктор і передачу, які мають велику матеріалоємність, знижують надійність роботи та мають значні енергетичні втрати при їх використанні. В основу корисної моделі поставлена задача створення термоелектромеханічного приводу розсувних дверей, який дозволить зменшити матеріалоємність, підвищити надійність роботи за рахунок відсутності електродвигуна, редуктора, передач. Поставлена задача вирішується тим, що термоелектромеханічний привод розсувних дверей містить блок керування, каретку, направляючі, фіксатори кінцевих положень, розпірку з опорами, два упори, закріплені на дверях, опори, згідно з корисною моделлю, між опорами встановлено термоелектромеханічний привод із матеріалу з пам'яттю форми, приводний елемент якого має жорстке з'єднання з опорами, одна з яких з'єднана із дверима, та електричне з'єднання між термоелектромеханічним приводом і блоком керування. Суть корисної моделі пояснюється кресленням, на якому зображено схему заявленого термоелектромеханічного приводу розсувних дверей (креслення). Заявлений термоелектромеханічний привод розсувних дверей (креслення) містить, приводний елемент 1, опору 2, двері 3, упор 4, опору 5, блок керування 6, упор 7, опори 8 і 9, розпірку 10, упори 11 і 12, керований фіксатор 13, направляючу 14, каретку 15. Принцип роботи заявленого термоелектромеханічного приводу розсувних дверей полягає в тому, що при нагріванні термоелектромеханічного приводу із матеріалу з пам'яттю форми до температури підновлення форми, приводний елемент 1 його розтискається (стискається) передаючи зусилля на опору 2, жорстко з'єднану із дверима 3. При досягненні упора 4 дверей 3 опори 5, електроживлення термоелектромеханічного приводу вимикається блоком керування 6. Витримка часу відкритих дверей 3 задається температурою нагрівання (охолодження). Після досягнення заданої температури термоелектромеханічного приводу приводний елемент 1 повертається у вихідне положення, передаючи зусилля на закриття дверей 3. Здійснення корисної моделі дозволяє створити термоелектромеханічний привід розсувних дверей, який дозволяє зменшити матеріалоємність, підвищити надійність роботи за рахунок відсутності електродвигуна, редуктора, передач, що суттєво спрощує експлуатацію і підвищує надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Термоелектромеханічний привод розсувних дверей, що містить блок керування, каретку, направляючі, фіксатори кінцевих положень, розпірку з опорами, два упори, закріплені на дверях, опори, який відрізняється тим, що між опорами встановлено термоелектромеханічний привод із матеріалу з пам'яттю форми, приводний елемент якого має жорстке з'єднання з опорами, одна з яких з'єднана із дверима, та електричне з'єднання між термоелектромеханічним приводом і блоком керування. 1 UA 107241 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
