Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної кривизни матриці та внутрішньої трансфокації

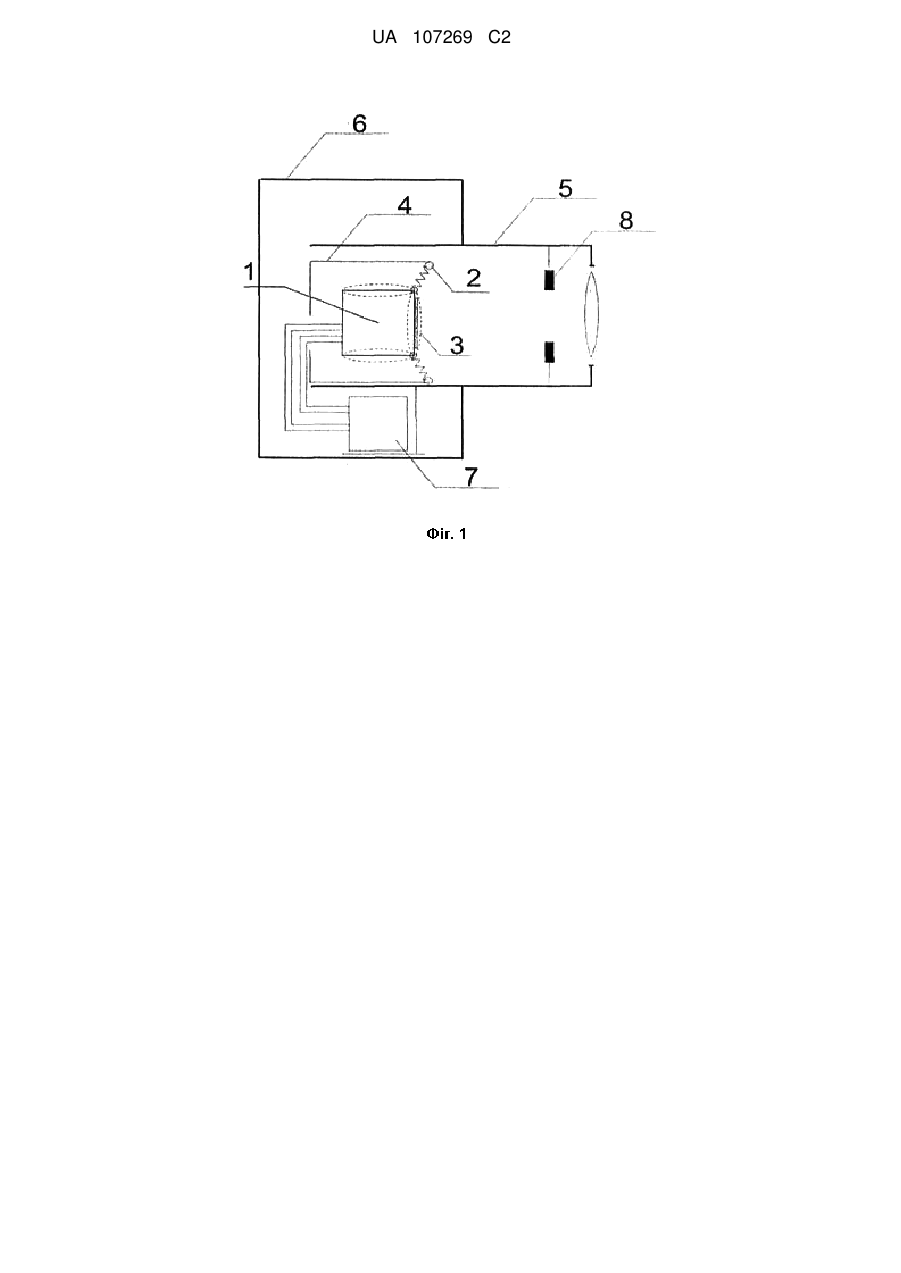

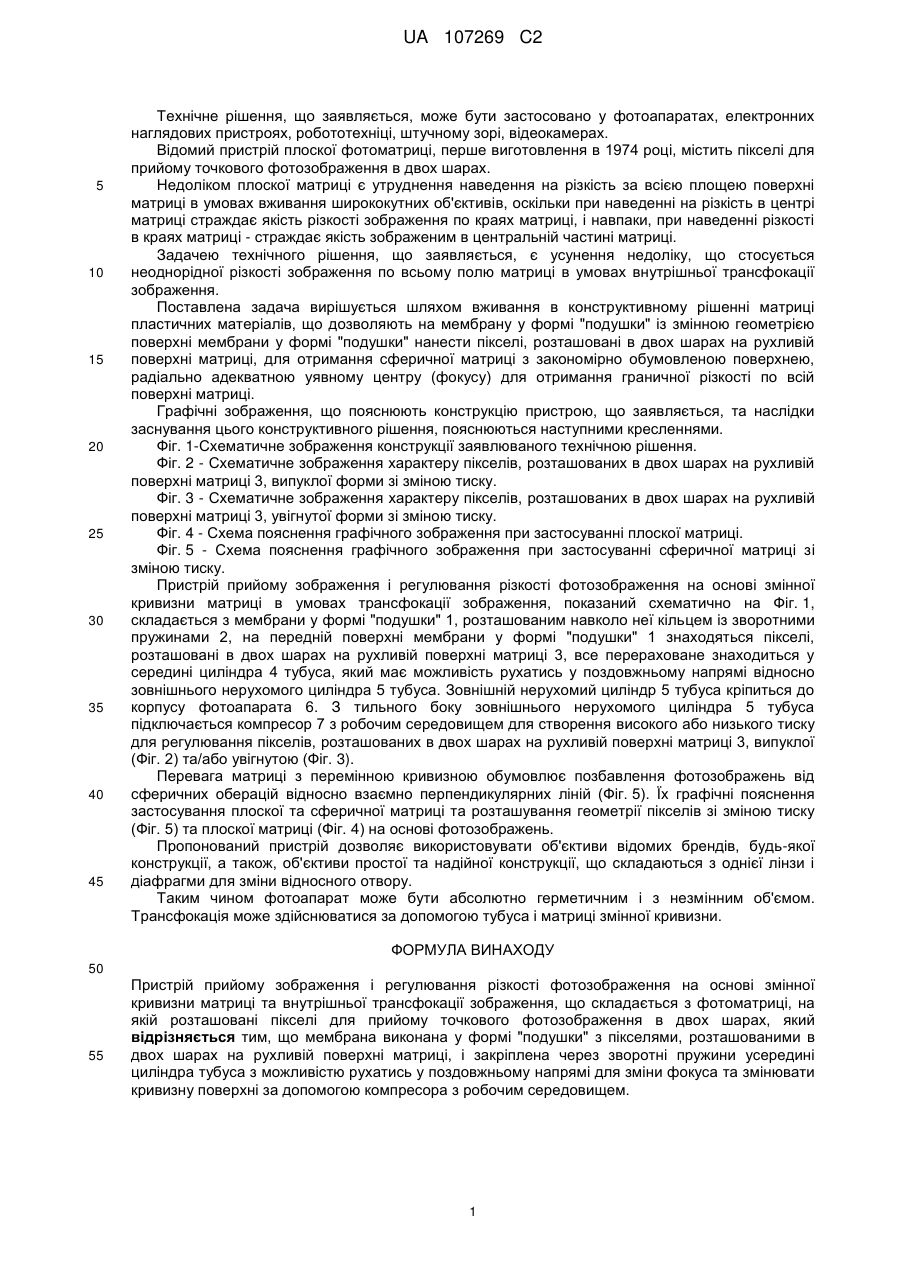

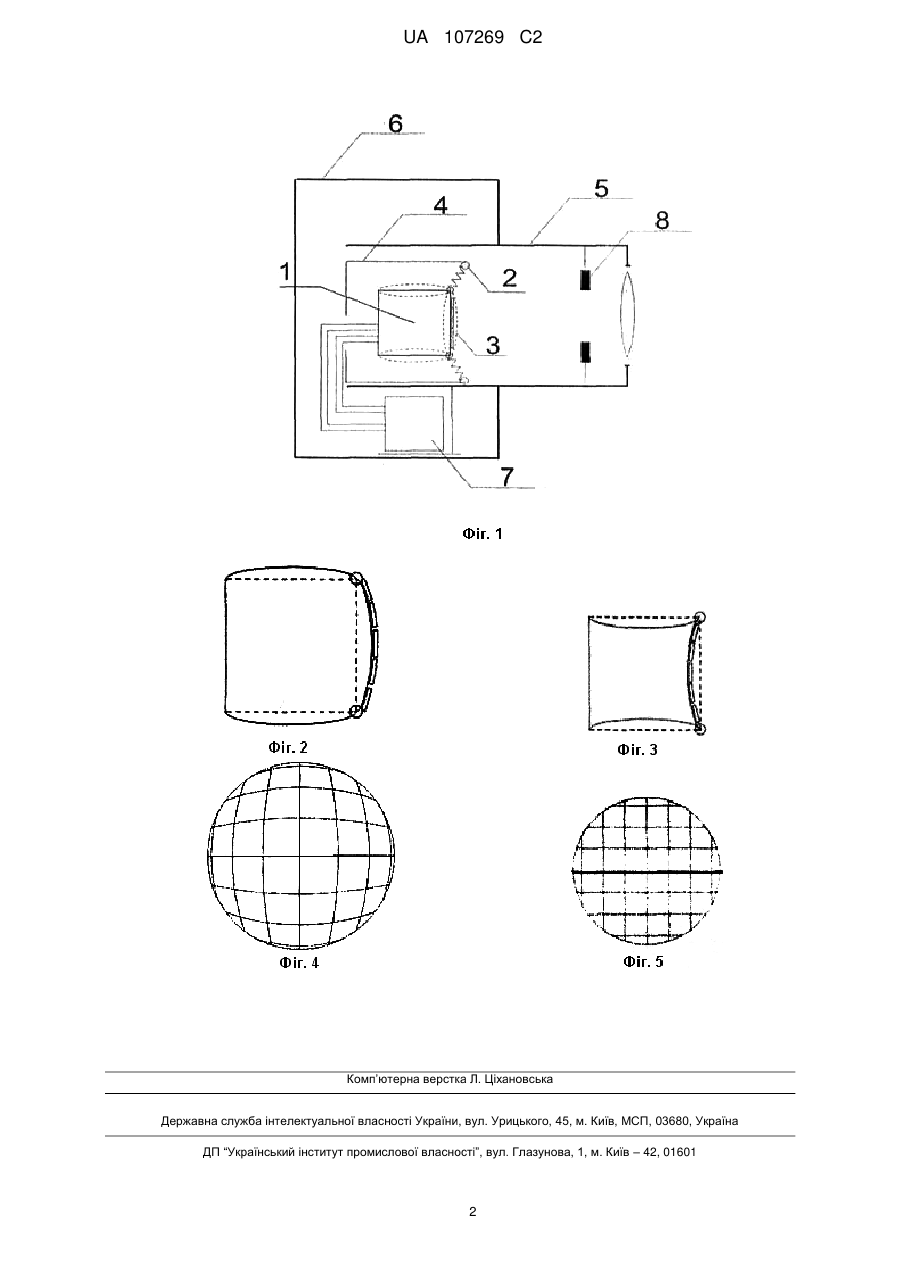

Реферат: Технічне рішення, що заявляється як винахід, може бути застосовано у фотоапаратах, електронних наглядових пристроях. робототехніці, штучному зорі, відеокамерах. Задачею технічного рішення, що заявляється, є усунення недоліку, що стосується неоднорідної різкості зображення по всьому полю матриці в умовах внутрішньої трансфокації зображення. Поставлена задача вирішується шляхом вживання в конструктивному рішенні матриці пластичних матеріалів, що дозволяють на мембрану у формі "подушки" із змінною геометрією поверхні мембрани у формі "подушки" нанести пікселі, розташовані в двох шарах на рухливій поверхні матриці, для отримання сферичної матриці із закономірно обумовленою поверхнею, радіально адекватною уявному центру (фокусу) для отримання граничної різкості по всій поверхні матриці. UA 107269 C2 (12) UA 107269 C2 UA 107269 C2 5 10 15 20 25 30 35 40 45 Технічне рішення, що заявляється, може бути застосовано у фотоапаратах, електронних наглядових пристроях, робототехніці, штучному зорі, відеокамерах. Відомий пристрій плоскої фотоматриці, перше виготовлення в 1974 році, містить пікселі для прийому точкового фотозображення в двох шарах. Недоліком плоскої матриці є утруднення наведення на різкість за всією площею поверхні матриці в умовах вживання ширококутних об'єктивів, оскільки при наведенні на різкість в центрі матриці страждає якість різкості зображення по краях матриці, і навпаки, при наведенні різкості в краях матриці - страждає якість зображеним в центральній частині матриці. Задачею технічного рішення, що заявляється, є усунення недоліку, що стосується неоднорідної різкості зображення по всьому полю матриці в умовах внутрішньої трансфокації зображення. Поставлена задача вирішується шляхом вживання в конструктивному рішенні матриці пластичних матеріалів, що дозволяють на мембрану у формі "подушки" із змінною геометрією поверхні мембрани у формі "подушки" нанести пікселі, розташовані в двох шарах на рухливій поверхні матриці, для отримання сферичної матриці з закономірно обумовленою поверхнею, радіально адекватною уявному центру (фокусу) для отримання граничної різкості по всій поверхні матриці. Графічні зображення, що пояснюють конструкцію пристрою, що заявляється, та наслідки заснування цього конструктивного рішення, пояснюються наступними кресленнями. Фіг. 1-Cxематичне зображення конструкції заявлюваного технічною рішення. Фіг. 2 - Схематичне зображення характеру пікселів, розташованих в двох шарах на рухливій поверхні матриці 3, випуклої форми зі зміною тиску. Фіг. 3 - Схематичне зображення характеру пікселів, розташованих в двох шарах на рухливій поверхні матриці 3, увігнутої форми зі зміною тиску. Фіг. 4 - Схема пояснення графічного зображення при застосуванні плоскої матриці. Фіг. 5 - Схема пояснення графічного зображення при застосуванні сферичної матриці зі зміною тиску. Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної кривизни матриці в умовах трансфокації зображення, показаний схематично на Фіг. 1, складається з мембрани у формі "подушки" 1, розташованим навколо неї кільцем із зворотними пружинами 2, на передній поверхні мембрани у формі "подушки" 1 знаходяться пікселі, розташовані в двох шарах на рухливій поверхні матриці 3, все перераховане знаходиться у середині циліндра 4 тубуса, який має можливість рухатись у поздовжньому напрямі відносно зовнішнього нерухомого циліндра 5 тубуса. Зовнішній нерухомий циліндр 5 тубуса кріпиться до корпусу фотоапарата 6. З тильного боку зовнішнього нерухомого циліндра 5 тубуса підключається компресор 7 з робочим середовищем для створення високого або низького тиску для регулювання пікселів, розташованих в двох шарах на рухливій поверхні матриці 3, випуклої (Фіг. 2) та/або увігнутою (Фіг. 3). Перевага матриці з перемінною кривизною обумовлює позбавлення фотозображень від сферичних оберацій відносно взаємно перпендикулярних ліній (Фіг. 5). Їх графічні пояснення застосування плоскої та сферичної матриці та розташування геометрії пікселів зі зміною тиску (Фіг. 5) та плоскої матриці (Фіг. 4) на основі фотозображень. Пропонований пристрій дозволяє використовувати об'єктиви відомих брендів, будь-якої конструкції, а також, об'єктиви простої та надійної конструкції, що складаються з однієї лінзи і діафрагми для зміни відносного отвору. Таким чином фотоапарат може бути абсолютно герметичним і з незмінним об'ємом. Трансфокація може здійснюватися за допомогою тубуса і матриці змінної кривизни. ФОРМУЛА ВИНАХОДУ 50 55 Пристрій прийому зображення і регулювання різкості фотозображення на основі змінної кривизни матриці та внутрішньої трансфокації зображення, що складається з фотоматриці, на якій розташовані пікселі для прийому точкового фотозображення в двох шарах, який відрізняється тим, що мембрана виконана у формі "подушки" з пікселями, розташованими в двох шарах на рухливій поверхні матриці, і закріплена через зворотні пружини усередині циліндра тубуса з можливістю рухатись у поздовжньому напрямі для зміни фокуса та змінювати кривизну поверхні за допомогою компресора з робочим середовищем. 1 UA 107269 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
