Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу

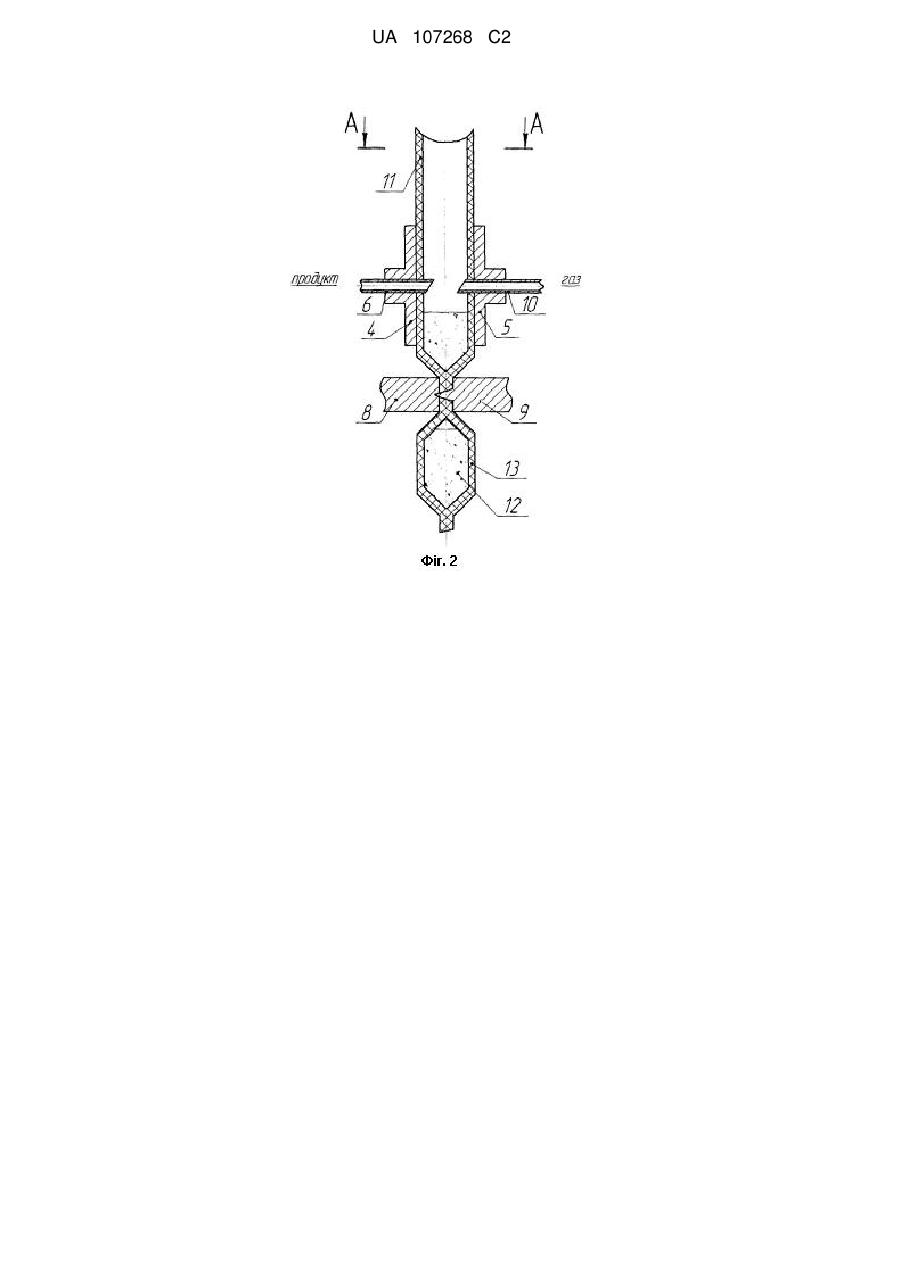

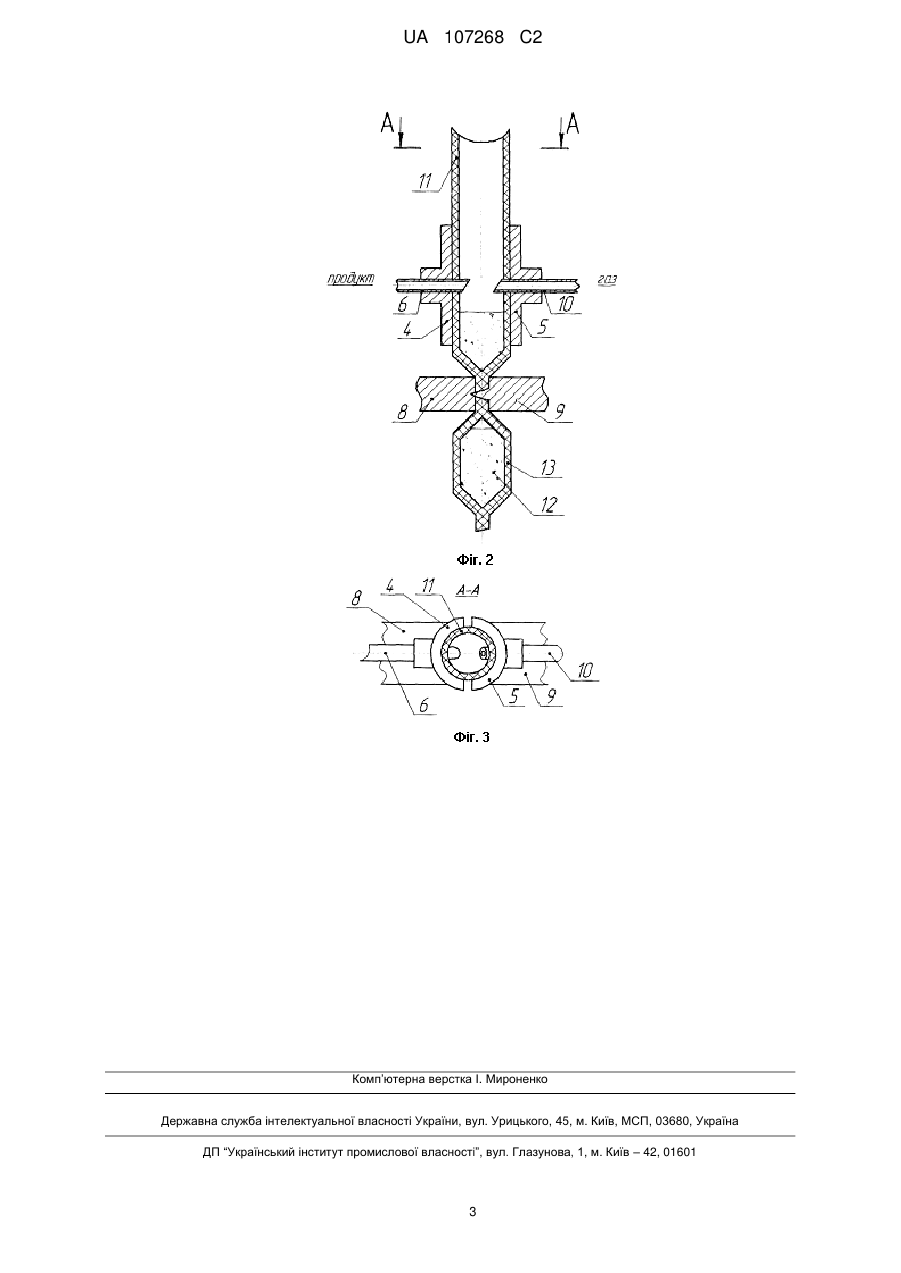

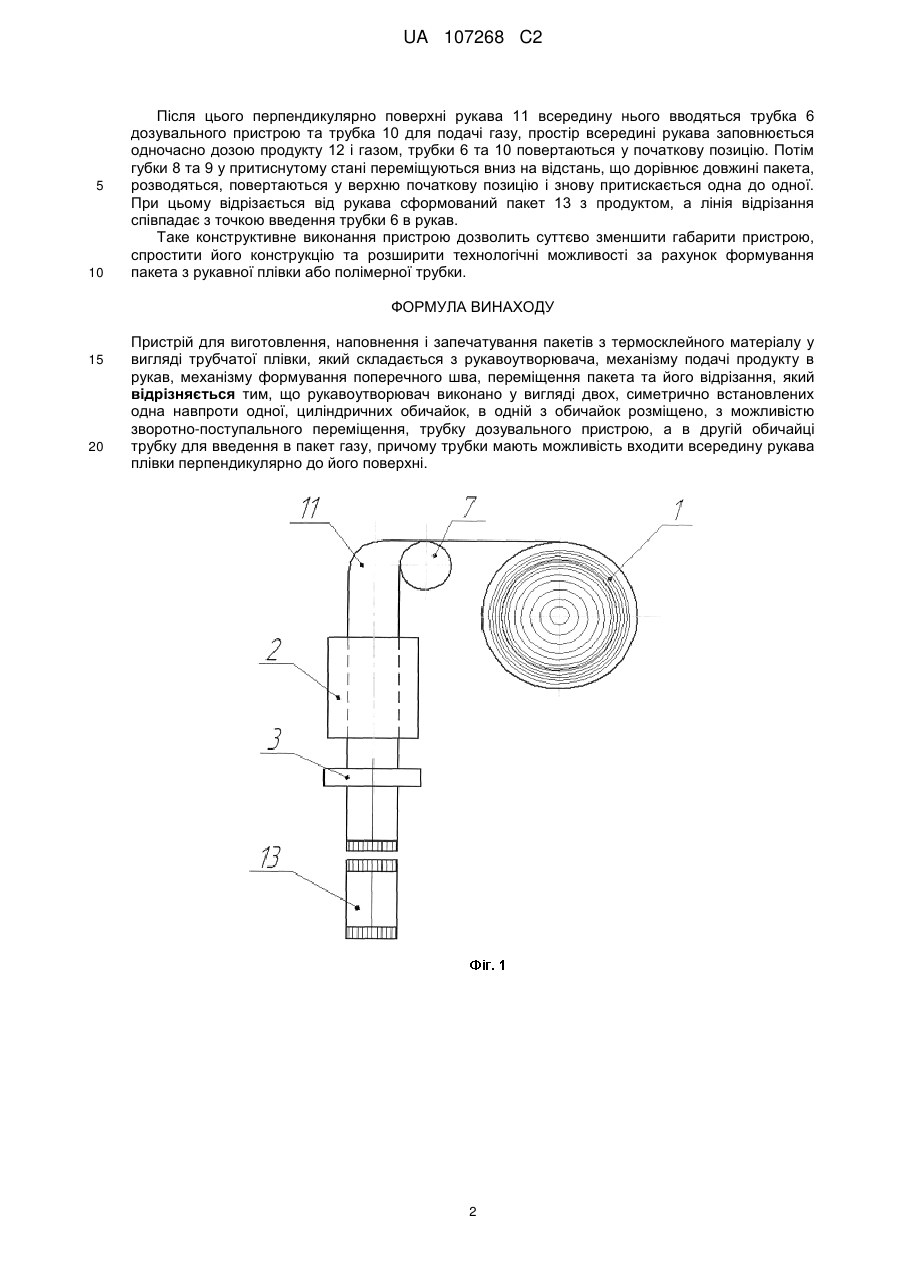

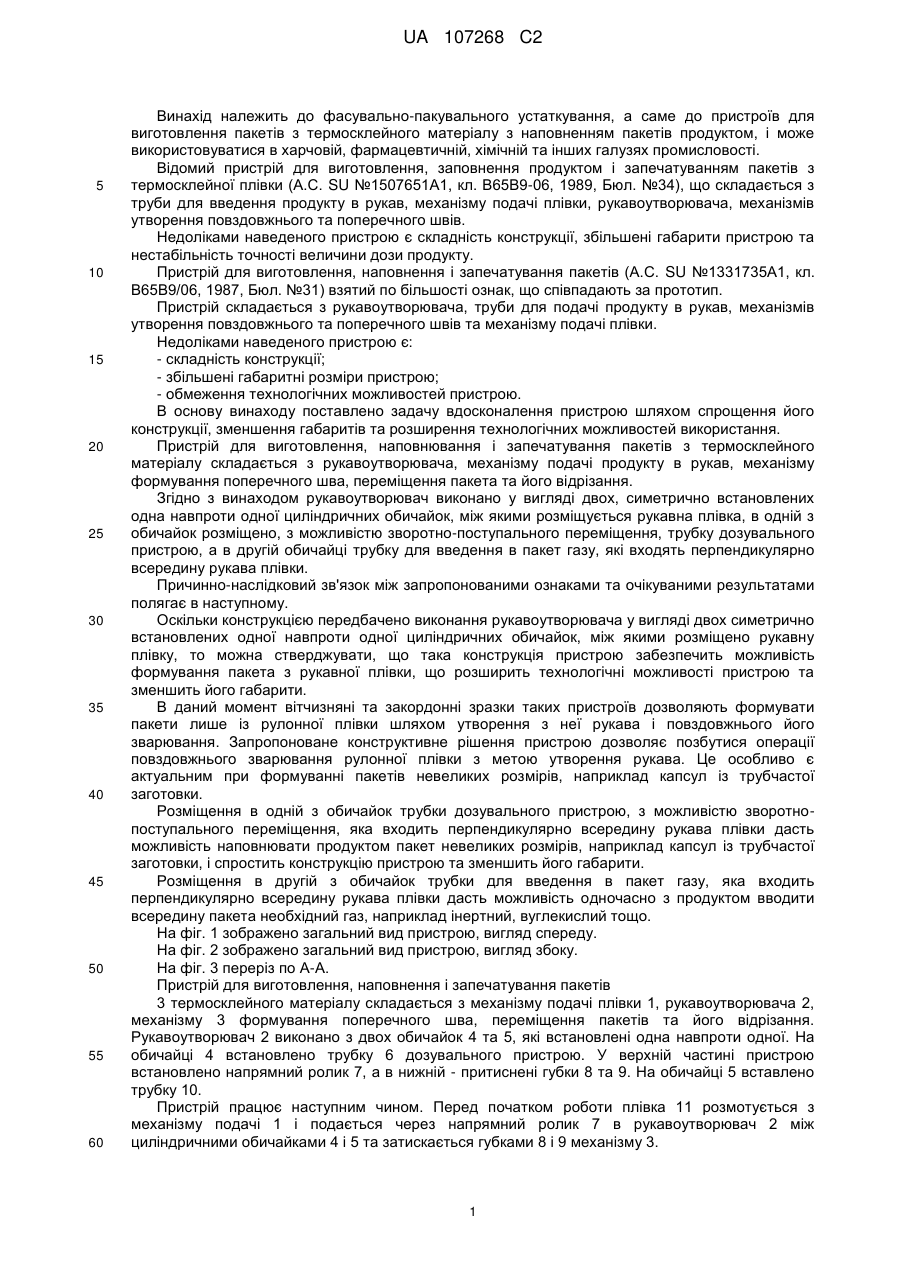

Реферат: Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може використовуватися в харчовій, фармацевтичній, хімічній та інших галузях промисловості. Пристрій для виготовлення, наповнювання і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання. Рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної циліндричних обичайок, між якими розміщується рукавна плівка, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, а в другій обичайці трубку для введення в пакет газу, які входять перпендикулярно всередину рукава плівки. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою, спростити його конструкцію та розширити технологічні можливості за рахунок формування пакета з рукавної плівки або полімерної трубки. UA 107268 C2 (12) UA 107268 C2 UA 107268 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може використовуватися в харчовій, фармацевтичній, хімічній та інших галузях промисловості. Відомий пристрій для виготовлення, заповнення продуктом і запечатуванням пакетів з термосклейної плівки (А.С. SU №1507651А1, кл. В65В9-06, 1989, Бюл. №34), що складається з труби для введення продукту в рукав, механізму подачі плівки, рукавоутворювача, механізмів утворення повздовжнього та поперечного швів. Недоліками наведеного пристрою є складність конструкції, збільшені габарити пристрою та нестабільність точності величини дози продукту. Пристрій для виготовлення, наповнення і запечатування пакетів (А.С. SU №1331735А1, кл. В65В9/06, 1987, Бюл. №31) взятий по більшості ознак, що співпадають за прототип. Пристрій складається з рукавоутворювача, труби для подачі продукту в рукав, механізмів утворення повздовжнього та поперечного швів та механізму подачі плівки. Недоліками наведеного пристрою є: - складність конструкції; - збільшені габаритні розміри пристрою; - обмеження технологічних можливостей пристрою. В основу винаходу поставлено задачу вдосконалення пристрою шляхом спрощення його конструкції, зменшення габаритів та розширення технологічних можливостей використання. Пристрій для виготовлення, наповнювання і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання. Згідно з винаходом рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної циліндричних обичайок, між якими розміщується рукавна плівка, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, а в другій обичайці трубку для введення в пакет газу, які входять перпендикулярно всередину рукава плівки. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає в наступному. Оскільки конструкцією передбачено виконання рукавоутворювача у вигляді двох симетрично встановлених одної навпроти одної циліндричних обичайок, між якими розміщено рукавну плівку, то можна стверджувати, що така конструкція пристрою забезпечить можливість формування пакета з рукавної плівки, що розширить технологічні можливості пристрою та зменшить його габарити. В даний момент вітчизняні та закордонні зразки таких пристроїв дозволяють формувати пакети лише із рулонної плівки шляхом утворення з неї рукава і повздовжнього його зварювання. Запропоноване конструктивне рішення пристрою дозволяє позбутися операції повздовжнього зварювання рулонної плівки з метою утворення рукава. Це особливо є актуальним при формуванні пакетів невеликих розмірів, наприклад капсул із трубчастої заготовки. Розміщення в одній з обичайок трубки дозувального пристрою, з можливістю зворотнопоступального переміщення, яка входить перпендикулярно всередину рукава плівки дасть можливість наповнювати продуктом пакет невеликих розмірів, наприклад капсул із трубчастої заготовки, і спростить конструкцію пристрою та зменшить його габарити. Розміщення в другій з обичайок трубки для введення в пакет газу, яка входить перпендикулярно всередину рукава плівки дасть можливість одночасно з продуктом вводити всередину пакета необхідний газ, наприклад інертний, вуглекислий тощо. На фіг. 1 зображено загальний вид пристрою, вигляд спереду. На фіг. 2 зображено загальний вид пристрою, вигляд збоку. На фіг. 3 переріз по А-А. Пристрій для виготовлення, наповнення і запечатування пакетів 3 термосклейного матеріалу складається з механізму подачі плівки 1, рукавоутворювача 2, механізму 3 формування поперечного шва, переміщення пакетів та його відрізання. Рукавоутворювач 2 виконано з двох обичайок 4 та 5, які встановлені одна навпроти одної. На обичайці 4 встановлено трубку 6 дозувального пристрою. У верхній частині пристрою встановлено напрямний ролик 7, а в нижній - притиснені губки 8 та 9. На обичайці 5 вставлено трубку 10. Пристрій працює наступним чином. Перед початком роботи плівка 11 розмотується з механізму подачі 1 і подається через напрямний ролик 7 в рукавоутворювач 2 між циліндричними обичайками 4 і 5 та затискається губками 8 і 9 механізму 3. 1 UA 107268 C2 5 10 Після цього перпендикулярно поверхні рукава 11 всередину нього вводяться трубка 6 дозувального пристрою та трубка 10 для подачі газу, простір всередині рукава заповнюється одночасно дозою продукту 12 і газом, трубки 6 та 10 повертаються у початкову позицію. Потім губки 8 та 9 у притиснутому стані переміщуються вниз на відстань, що дорівнює довжині пакета, розводяться, повертаються у верхню початкову позицію і знову притискається одна до одної. При цьому відрізається від рукава сформований пакет 13 з продуктом, а лінія відрізання співпадає з точкою введення трубки 6 в рукав. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою, спростити його конструкцію та розширити технологічні можливості за рахунок формування пакета з рукавної плівки або полімерної трубки. ФОРМУЛА ВИНАХОДУ 15 20 Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу у вигляді трубчатої плівки, який складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання, який відрізняється тим, що рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної, циліндричних обичайок, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, а в другій обичайці трубку для введення в пакет газу, причому трубки мають можливість входити всередину рукава плівки перпендикулярно до його поверхні. 2 UA 107268 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
