Спосіб кріплення решіт змінної кривизни в решітному стані

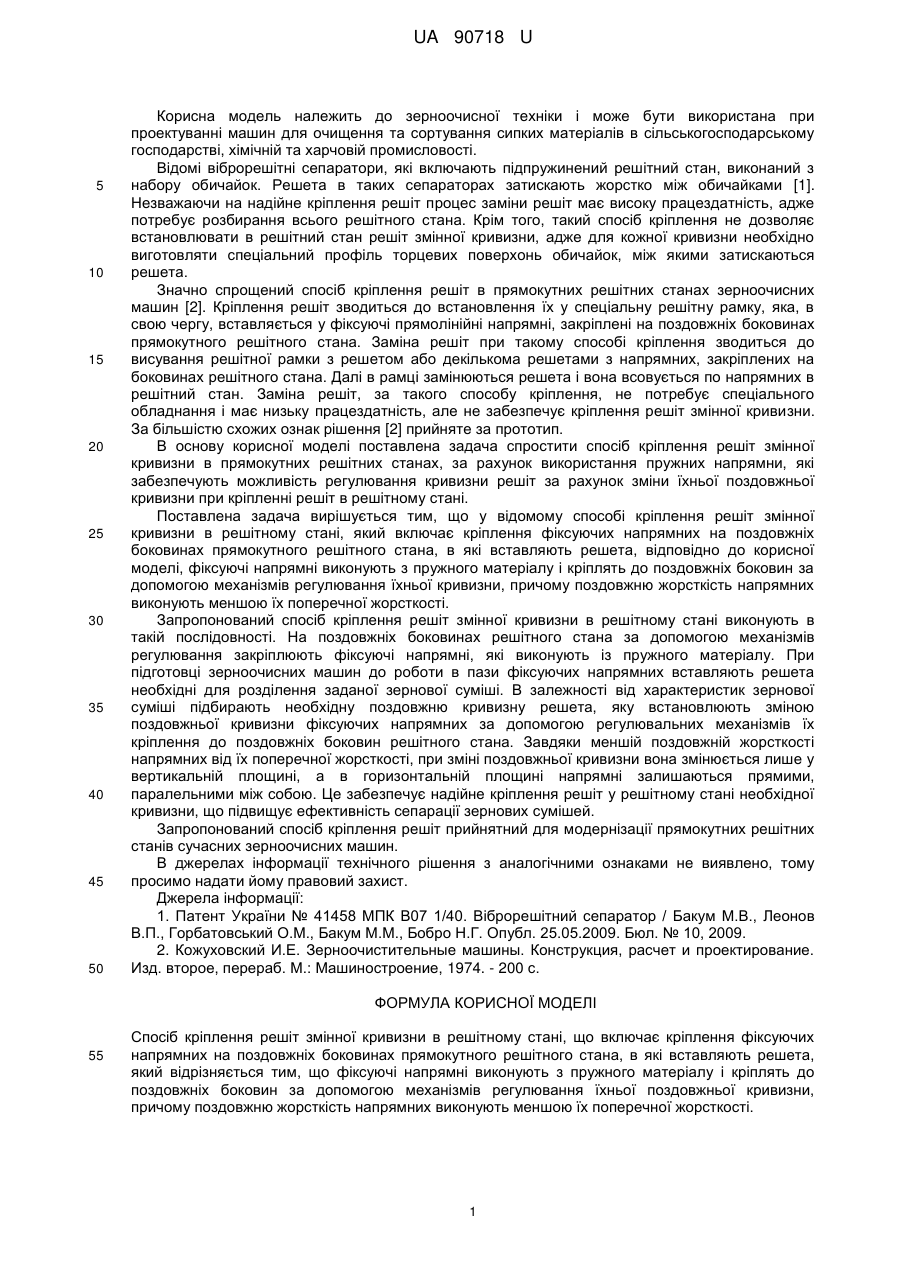

Реферат: Спосіб кріплення решіт змінної кривизни в решітному стані включає кріплення фіксуючих напрямних на поздовжніх боковинах прямокутного решітного стана, в які вставляють решета. Фіксуючі напрямні виконують з пружного матеріалу і кріплять до поздовжніх боковин за допомогою механізмів регулювання їхньої поздовжньої кривизни, причому поздовжню жорсткість напрямних виконують меншою їх поперечної жорсткості. UA 90718 U (12) UA 90718 U UA 90718 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до зерноочисної техніки і може бути використана при проектуванні машин для очищення та сортування сипких матеріалів в сільськогосподарському господарстві, хімічній та харчовій промисловості. Відомі віброрешітні сепаратори, які включають підпружинений решітний стан, виконаний з набору обичайок. Решета в таких сепараторах затискають жорстко між обичайками [1]. Незважаючи на надійне кріплення решіт процес заміни решіт має високу працездатність, адже потребує розбирання всього решітного стана. Крім того, такий спосіб кріплення не дозволяє встановлювати в решітний стан решіт змінної кривизни, адже для кожної кривизни необхідно виготовляти спеціальний профіль торцевих поверхонь обичайок, між якими затискаються решета. Значно спрощений спосіб кріплення решіт в прямокутних решітних станах зерноочисних машин [2]. Кріплення решіт зводиться до встановлення їх у спеціальну решітну рамку, яка, в свою чергу, вставляється у фіксуючі прямолінійні напрямні, закріплені на поздовжніх боковинах прямокутного решітного стана. Заміна решіт при такому способі кріплення зводиться до висування решітної рамки з решетом або декількома решетами з напрямних, закріплених на боковинах решітного стана. Далі в рамці замінюються решета і вона всовується по напрямних в решітний стан. Заміна решіт, за такого способу кріплення, не потребує спеціального обладнання і має низьку працездатність, але не забезпечує кріплення решіт змінної кривизни. За більшістю схожих ознак рішення [2] прийняте за прототип. В основу корисної моделі поставлена задача спростити спосіб кріплення решіт змінної кривизни в прямокутних решітних станах, за рахунок використання пружних напрямни, які забезпечують можливість регулювання кривизни решіт за рахунок зміни їхньої поздовжньої кривизни при кріпленні решіт в решітному стані. Поставлена задача вирішується тим, що у відомому способі кріплення решіт змінної кривизни в решітному стані, який включає кріплення фіксуючих напрямних на поздовжніх боковинах прямокутного решітного стана, в які вставляють решета, відповідно до корисної моделі, фіксуючі напрямні виконують з пружного матеріалу і кріплять до поздовжніх боковин за допомогою механізмів регулювання їхньої кривизни, причому поздовжню жорсткість напрямних виконують меншою їх поперечної жорсткості. Запропонований спосіб кріплення решіт змінної кривизни в решітному стані виконують в такій послідовності. На поздовжніх боковинах решітного стана за допомогою механізмів регулювання закріплюють фіксуючі напрямні, які виконують із пружного матеріалу. При підготовці зерноочисних машин до роботи в пази фіксуючих напрямних вставляють решета необхідні для розділення заданої зернової суміші. В залежності від характеристик зернової суміші підбирають необхідну поздовжню кривизну решета, яку встановлюють зміною поздовжньої кривизни фіксуючих напрямних за допомогою регулювальних механізмів їх кріплення до поздовжніх боковин решітного стана. Завдяки меншій поздовжній жорсткості напрямних від їх поперечної жорсткості, при зміні поздовжньої кривизни вона змінюється лише у вертикальній площині, а в горизонтальній площині напрямні залишаються прямими, паралельними між собою. Це забезпечує надійне кріплення решіт у решітному стані необхідної кривизни, що підвищує ефективність сепарації зернових сумішей. Запропонований спосіб кріплення решіт прийнятний для модернізації прямокутних решітних станів сучасних зерноочисних машин. В джерелах інформації технічного рішення з аналогічними ознаками не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Патент України № 41458 МПК В07 1/40. Віброрешітний сепаратор / Бакум М.В., Леонов В.П., Горбатовський О.М., Бакум М.М., Бобро Н.Г. Опубл. 25.05.2009. Бюл. № 10, 2009. 2. Кожуховский И.Е. Зерноочистительные машины. Конструкция, расчет и проектирование. Изд. второе, перераб. М.: Машиностроение, 1974. - 200 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб кріплення решіт змінної кривизни в решітному стані, що включає кріплення фіксуючих напрямних на поздовжніх боковинах прямокутного решітного стана, в які вставляють решета, який відрізняється тим, що фіксуючі напрямні виконують з пружного матеріалу і кріплять до поздовжніх боковин за допомогою механізмів регулювання їхньої поздовжньої кривизни, причому поздовжню жорсткість напрямних виконують меншою їх поперечної жорсткості. 1 UA 90718 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
