Залізобетонний люк оглядового колодязя

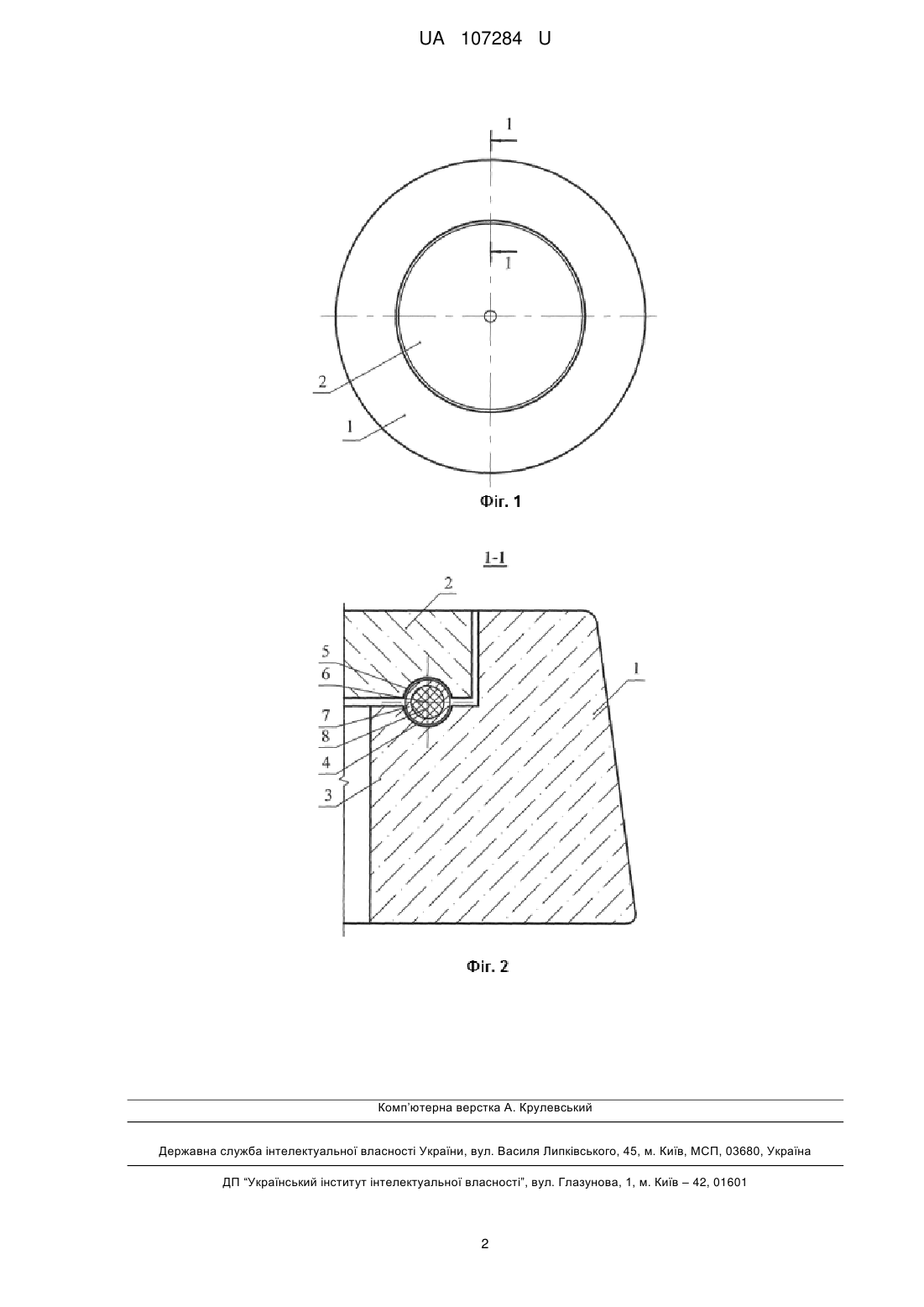

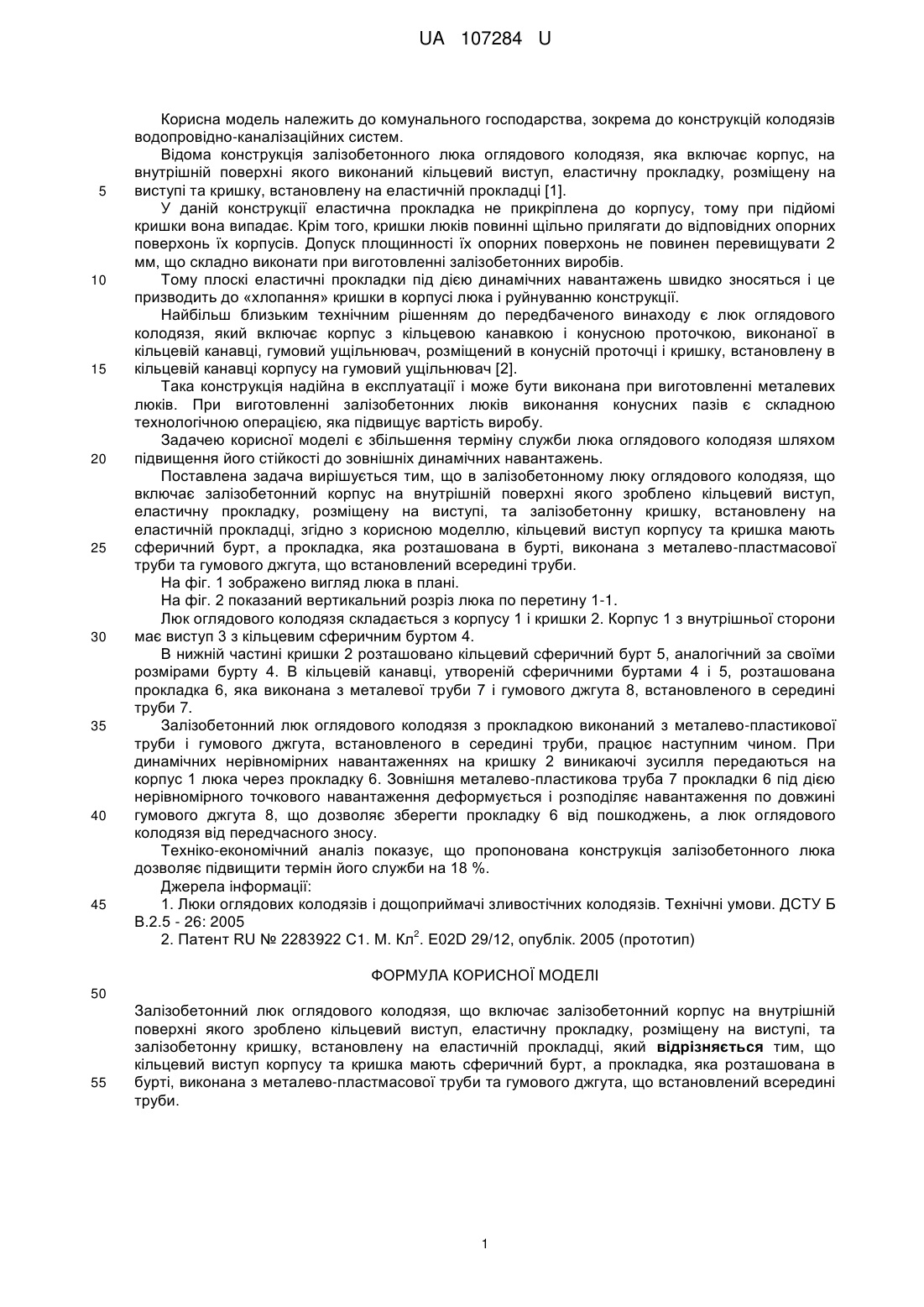

Реферат: Залізобетонний люк оглядового колодязя включає залізобетонний корпус на внутрішній поверхні якого зроблено кільцевий виступ, еластичну прокладку, розміщену на виступі, та залізобетонну кришку, встановлену на еластичній прокладці. Кільцевий виступ корпусу та кришка мають сферичний бурт, а прокладка, яка розташована в бурті, виконана з металевопластмасової труби та гумового джгута, що встановлений всередині труби. UA 107284 U (54) ЗАЛІЗОБЕТОННИЙ ЛЮК ОГЛЯДОВОГО КОЛОДЯЗЯ UA 107284 U UA 107284 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до комунального господарства, зокрема до конструкцій колодязів водопровідно-каналізаційних систем. Відома конструкція залізобетонного люка оглядового колодязя, яка включає корпус, на внутрішній поверхні якого виконаний кільцевий виступ, еластичну прокладку, розміщену на виступі та кришку, встановлену на еластичній прокладці [1]. У даній конструкції еластична прокладка не прикріплена до корпусу, тому при підйомі кришки вона випадає. Крім того, кришки люків повинні щільно прилягати до відповідних опорних поверхонь їх корпусів. Допуск площинності їх опорних поверхонь не повинен перевищувати 2 мм, що складно виконати при виготовленні залізобетонних виробів. Тому плоскі еластичні прокладки під дією динамічних навантажень швидко зносяться і це призводить до «хлопання» кришки в корпусі люка і руйнуванню конструкції. Найбільш близьким технічним рішенням до передбаченого винаходу є люк оглядового колодязя, який включає корпус з кільцевою канавкою і конусною проточкою, виконаної в кільцевій канавці, гумовий ущільнювач, розміщений в конусній проточці і кришку, встановлену в кільцевій канавці корпусу на гумовий ущільнювач [2]. Така конструкція надійна в експлуатації і може бути виконана при виготовленні металевих люків. При виготовленні залізобетонних люків виконання конусних пазів є складною технологічною операцією, яка підвищує вартість виробу. Задачею корисної моделі є збільшення терміну служби люка оглядового колодязя шляхом підвищення його стійкості до зовнішніх динамічних навантажень. Поставлена задача вирішується тим, що в залізобетонному люку оглядового колодязя, що включає залізобетонний корпус на внутрішній поверхні якого зроблено кільцевий виступ, еластичну прокладку, розміщену на виступі, та залізобетонну кришку, встановлену на еластичній прокладці, згідно з корисною моделлю, кільцевий виступ корпусу та кришка мають сферичний бурт, а прокладка, яка розташована в бурті, виконана з металево-пластмасової труби та гумового джгута, що встановлений всередині труби. На фіг. 1 зображено вигляд люка в плані. На фіг. 2 показаний вертикальний розріз люка по перетину 1-1. Люк оглядового колодязя складається з корпусу 1 і кришки 2. Корпус 1 з внутрішньої сторони має виступ 3 з кільцевим сферичним буртом 4. В нижній частині кришки 2 розташовано кільцевий сферичний бурт 5, аналогічний за своїми розмірами бурту 4. В кільцевій канавці, утвореній сферичними буртами 4 і 5, розташована прокладка 6, яка виконана з металевої труби 7 і гумового джгута 8, встановленого в середині труби 7. Залізобетонний люк оглядового колодязя з прокладкою виконаний з металево-пластикової труби і гумового джгута, встановленого в середині труби, працює наступним чином. При динамічних нерівномірних навантаженнях на кришку 2 виникаючі зусилля передаються на корпус 1 люка через прокладку 6. Зовнішня металево-пластикова труба 7 прокладки 6 під дією нерівномірного точкового навантаження деформується і розподіляє навантаження по довжині гумового джгута 8, що дозволяє зберегти прокладку 6 від пошкоджень, а люк оглядового колодязя від передчасного зносу. Техніко-економічний аналіз показує, що пропонована конструкція залізобетонного люка дозволяє підвищити термін його служби на 18 %. Джерела інформації: 1. Люки оглядових колодязів і дощоприймачі зливостічних колодязів. Технічні умови. ДСТУ Б В.2.5 - 26: 2005 2 2. Патент RU № 2283922 С1. М. Кл . E02D 29/12, опублік. 2005 (прототип) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Залізобетонний люк оглядового колодязя, що включає залізобетонний корпус на внутрішній поверхні якого зроблено кільцевий виступ, еластичну прокладку, розміщену на виступі, та залізобетонну кришку, встановлену на еластичній прокладці, який відрізняється тим, що кільцевий виступ корпусу та кришка мають сферичний бурт, а прокладка, яка розташована в бурті, виконана з металево-пластмасової труби та гумового джгута, що встановлений всередині труби. 1 UA 107284 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
