Упаковка для транспортування гідробіонтів

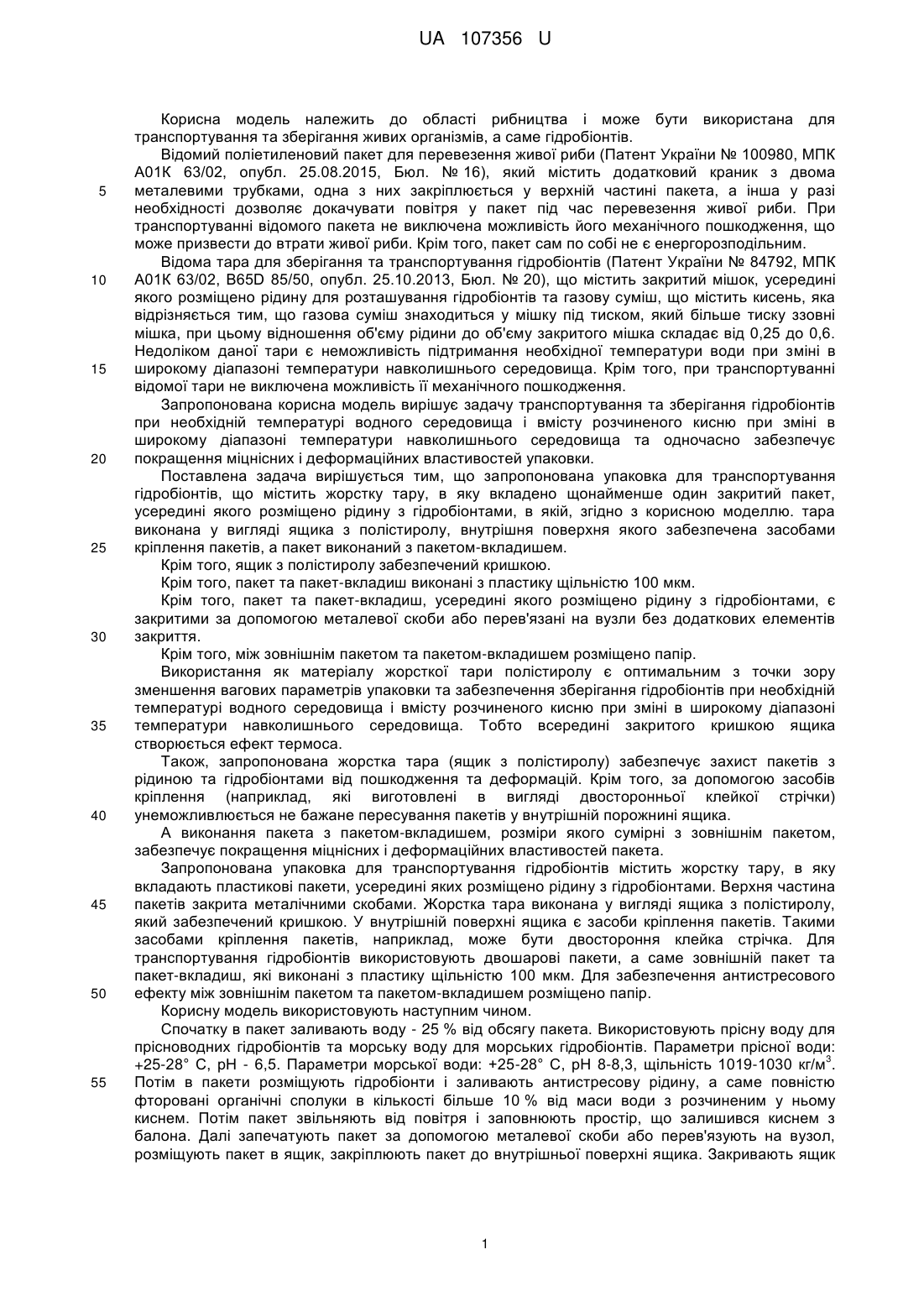

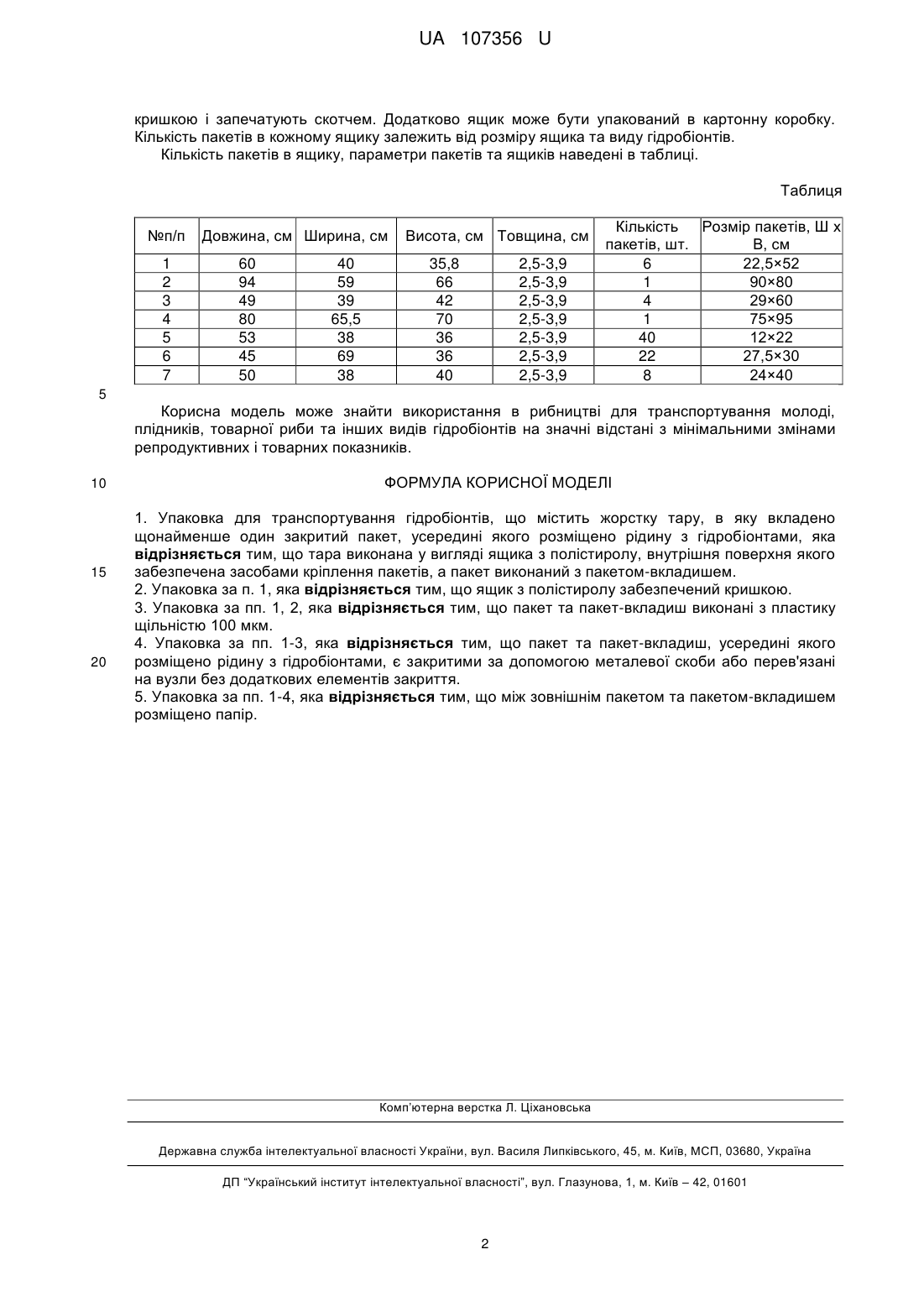

Реферат: UA 107356 U UA 107356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області рибництва і може бути використана для транспортування та зберігання живих організмів, а саме гідробіонтів. Відомий поліетиленовий пакет для перевезення живої риби (Патент України № 100980, МПК А01К 63/02, опубл. 25.08.2015, Бюл. № 16), який містить додатковий краник з двома металевими трубками, одна з них закріплюється у верхній частині пакета, а інша у разі необхідності дозволяє докачувати повітря у пакет під час перевезення живої риби. При транспортуванні відомого пакета не виключена можливість його механічного пошкодження, що може призвести до втрати живої риби. Крім того, пакет сам по собі не є енергорозподільним. Відома тара для зберігання та транспортування гідробіонтів (Патент України № 84792, МПК А01К 63/02, B65D 85/50, опубл. 25.10.2013, Бюл. № 20), що містить закритий мішок, усередині якого розміщено рідину для розташування гідробіонтів та газову суміш, що містить кисень, яка відрізняється тим, що газова суміш знаходиться у мішку під тиском, який більше тиску ззовні мішка, при цьому відношення об'єму рідини до об'єму закритого мішка складає від 0,25 до 0,6. Недоліком даної тари є неможливість підтримання необхідної температури води при зміні в широкому діапазоні температури навколишнього середовища. Крім того, при транспортуванні відомої тари не виключена можливість її механічного пошкодження. Запропонована корисна модель вирішує задачу транспортування та зберігання гідробіонтів при необхідній температурі водного середовища і вмісту розчиненого кисню при зміні в широкому діапазоні температури навколишнього середовища та одночасно забезпечує покращення міцнісних і деформаційних властивостей упаковки. Поставлена задача вирішується тим, що запропонована упаковка для транспортування гідробіонтів, що містить жорстку тару, в яку вкладено щонайменше один закритий пакет, усередині якого розміщено рідину з гідробіонтами, в якій, згідно з корисною моделлю. тара виконана у вигляді ящика з полістиролу, внутрішня поверхня якого забезпечена засобами кріплення пакетів, а пакет виконаний з пакетом-вкладишем. Крім того, ящик з полістиролу забезпечений кришкою. Крім того, пакет та пакет-вкладиш виконані з пластику щільністю 100 мкм. Крім того, пакет та пакет-вкладиш, усередині якого розміщено рідину з гідробіонтами, є закритими за допомогою металевої скоби або перев'язані на вузли без додаткових елементів закриття. Крім того, між зовнішнім пакетом та пакетом-вкладишем розміщено папір. Використання як матеріалу жорсткої тари полістиролу є оптимальним з точки зору зменшення вагових параметрів упаковки та забезпечення зберігання гідробіонтів при необхідній температурі водного середовища і вмісту розчиненого кисню при зміні в широкому діапазоні температури навколишнього середовища. Тобто всередині закритого кришкою ящика створюється ефект термоса. Також, запропонована жорстка тара (ящик з полістиролу) забезпечує захист пакетів з рідиною та гідробіонтами від пошкодження та деформацій. Крім того, за допомогою засобів кріплення (наприклад, які виготовлені в вигляді двосторонньої клейкої стрічки) унеможливлюється не бажане пересування пакетів у внутрішній порожнині ящика. А виконання пакета з пакетом-вкладишем, розміри якого сумірні з зовнішнім пакетом, забезпечує покращення міцнісних і деформаційних властивостей пакета. Запропонована упаковка для транспортування гідробіонтів містить жорстку тару, в яку вкладають пластикові пакети, усередині яких розміщено рідину з гідробіонтами. Верхня частина пакетів закрита металічними скобами. Жорстка тара виконана у вигляді ящика з полістиролу, який забезпечений кришкою. У внутрішній поверхні ящика є засоби кріплення пакетів. Такими засобами кріплення пакетів, наприклад, може бути двостороння клейка стрічка. Для транспортування гідробіонтів використовують двошарові пакети, а саме зовнішній пакет та пакет-вкладиш, які виконані з пластику щільністю 100 мкм. Для забезпечення антистресового ефекту між зовнішнім пакетом та пакетом-вкладишем розміщено папір. Корисну модель використовують наступним чином. Спочатку в пакет заливають воду - 25 % від обсягу пакета. Використовують прісну воду для прісноводних гідробіонтів та морську воду для морських гідробіонтів. Параметри прісної води: 3 +25-28° С, рН - 6,5. Параметри морської води: +25-28° С, рН 8-8,3, щільність 1019-1030 кг/м . Потім в пакети розміщують гідробіонти і заливають антистресову рідину, а саме повністю фторовані органічні сполуки в кількості більше 10 % від маси води з розчиненим у ньому киснем. Потім пакет звільняють від повітря і заповнюють простір, що залишився киснем з балона. Далі запечатують пакет за допомогою металевої скоби або перев'язують на вузол, розміщують пакет в ящик, закріплюють пакет до внутрішньої поверхні ящика. Закривають ящик 1 UA 107356 U кришкою і запечатують скотчем. Додатково ящик може бути упакований в картонну коробку. Кількість пакетів в кожному ящику залежить від розміру ящика та виду гідробіонтів. Кількість пакетів в ящику, параметри пакетів та ящиків наведені в таблиці. Таблиця №п/п 1 2 3 4 5 6 7 Довжина, см Ширина, см 60 94 49 80 53 45 50 40 59 39 65,5 38 69 38 Висота, см Товщина, см 35,8 66 42 70 36 36 40 2,5-3,9 2,5-3,9 2,5-3,9 2,5-3,9 2,5-3,9 2,5-3,9 2,5-3,9 Кількість Розмір пакетів, Ш х пакетів, шт. В, см 6 22,5×52 1 90×80 4 29×60 1 75×95 40 12×22 22 27,5×30 8 24×40 5 Корисна модель може знайти використання в рибництві для транспортування молоді, плідників, товарної риби та інших видів гідробіонтів на значні відстані з мінімальними змінами репродуктивних і товарних показників. 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Упаковка для транспортування гідробіонтів, що містить жорстку тару, в яку вкладено щонайменше один закритий пакет, усередині якого розміщено рідину з гідробіонтами, яка відрізняється тим, що тара виконана у вигляді ящика з полістиролу, внутрішня поверхня якого забезпечена засобами кріплення пакетів, а пакет виконаний з пакетом-вкладишем. 2. Упаковка за п. 1, яка відрізняється тим, що ящик з полістиролу забезпечений кришкою. 3. Упаковка за пп. 1, 2, яка відрізняється тим, що пакет та пакет-вкладиш виконані з пластику щільністю 100 мкм. 4. Упаковка за пп. 1-3, яка відрізняється тим, що пакет та пакет-вкладиш, усередині якого розміщено рідину з гідробіонтами, є закритими за допомогою металевої скоби або перев'язані на вузли без додаткових елементів закриття. 5. Упаковка за пп. 1-4, яка відрізняється тим, що між зовнішнім пакетом та пакетом-вкладишем розміщено папір. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
