Самоустановлюване зубчасте колесо

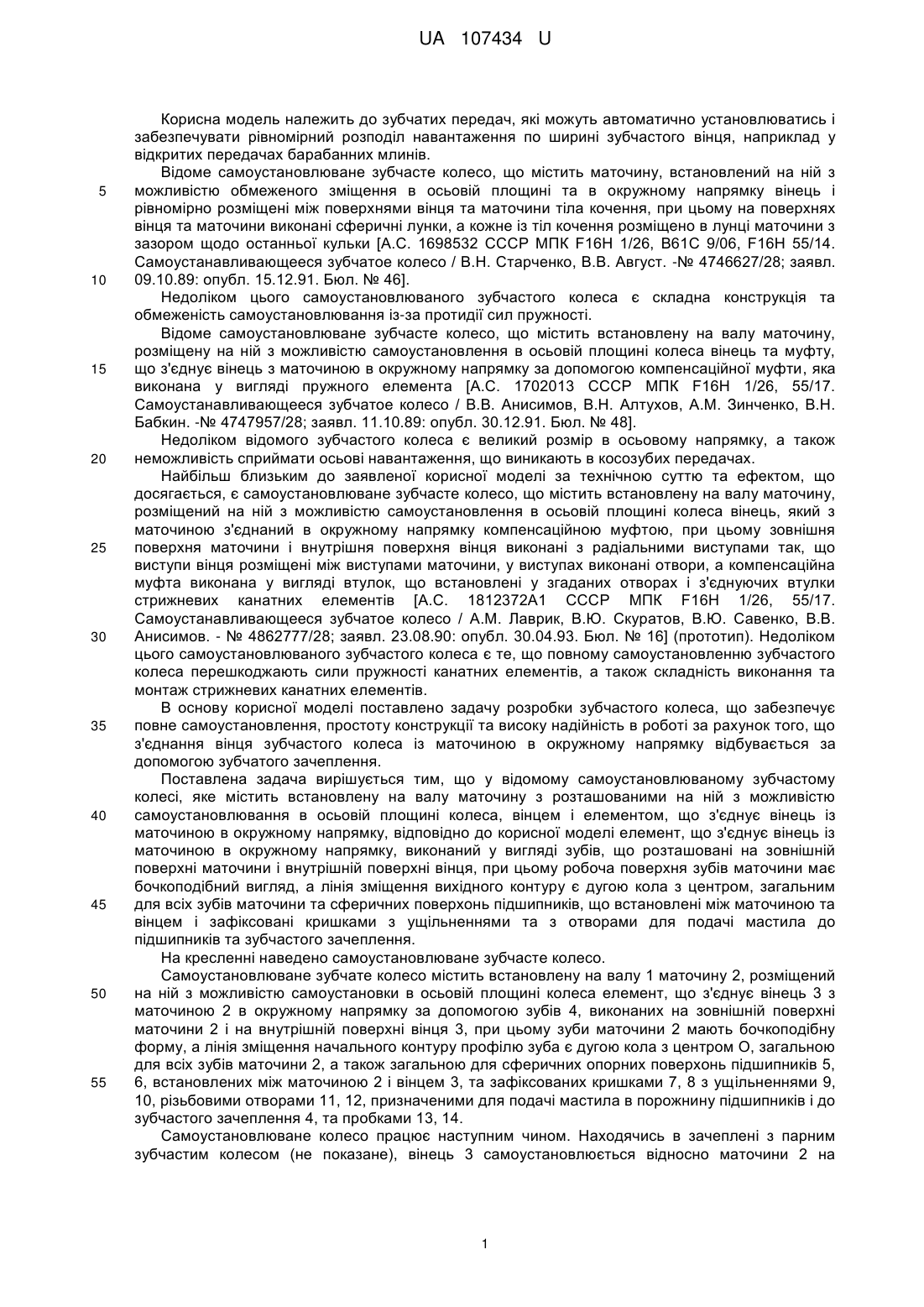

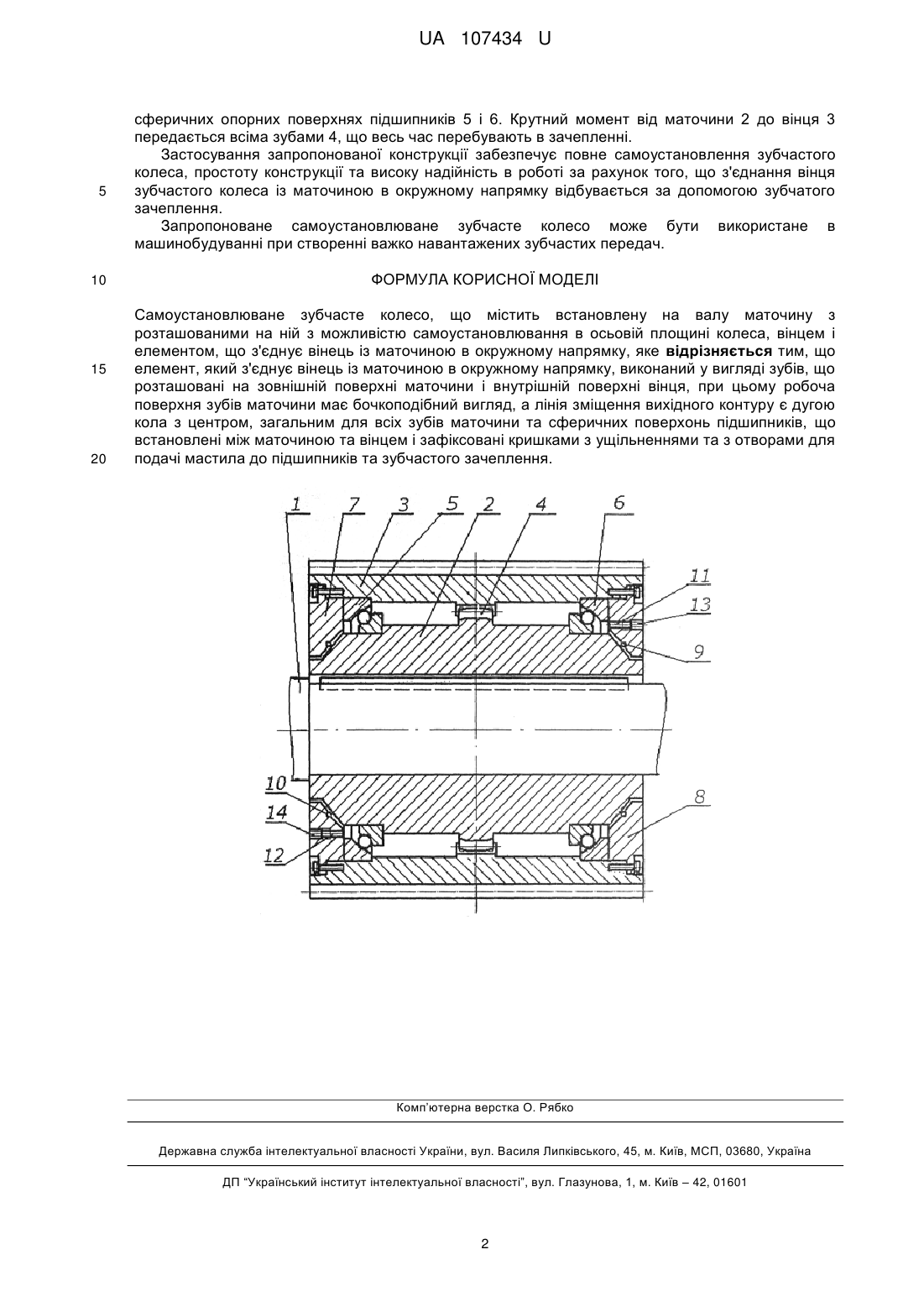

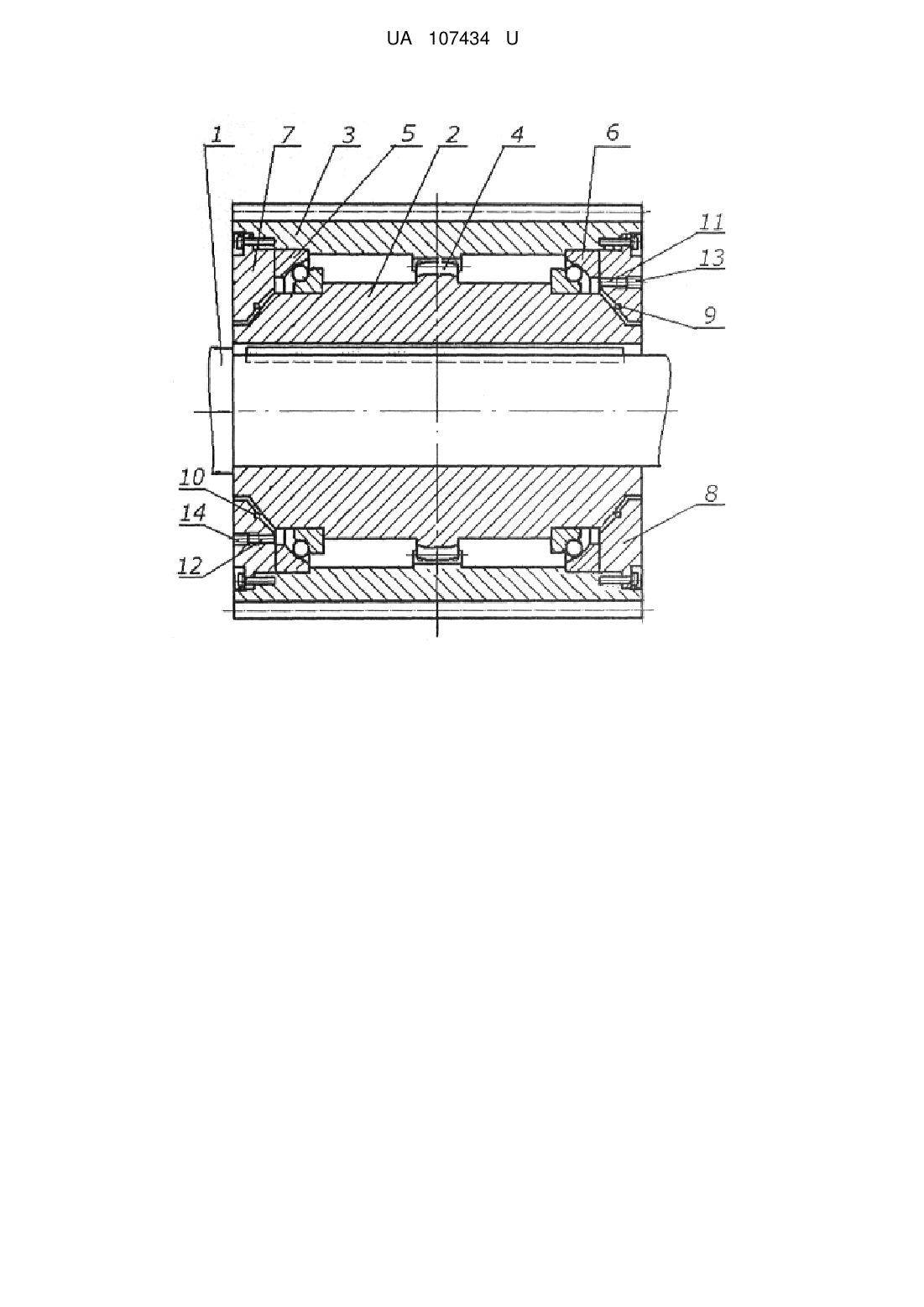

Реферат: Самоустановлюване зубчасте колесо містить встановлену на валу маточину з розташованими на ній з можливістю самоустановлювання в осьовій площині колеса, вінцем і елементом, що з'єднує вінець із маточиною в окружному напрямку, причому елемент, який з'єднує вінець із маточиною в окружному напрямку, виконаний у вигляді зубів, що розташовані на зовнішній поверхні маточини і внутрішній поверхні вінця, при цьому робоча поверхня зубів маточини має бочкоподібний вигляд, а лінія зміщення вихідного контуру є дугою кола з центром, загальним для всіх зубів маточини та сферичних поверхонь підшипників, що встановлені між маточиною та вінцем і зафіксовані кришками з ущільненнями та з отворами для подачі мастила до підшипників та зубчастого зачеплення. UA 107434 U (12) UA 107434 U UA 107434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до зубчатих передач, які можуть автоматично установлюватись і забезпечувати рівномірний розподіл навантаження по ширині зубчастого вінця, наприклад у відкритих передачах барабанних млинів. Відоме самоустановлюване зубчасте колесо, що містить маточину, встановлений на ній з можливістю обмеженого зміщення в осьовій площині та в окружному напрямку вінець і рівномірно розміщені між поверхнями вінця та маточини тіла кочення, при цьому на поверхнях вінця та маточини виконані сферичні лунки, а кожне із тіл кочення розміщено в лунці маточини з зазором щодо останньої кульки [А.С. 1698532 СССР МПК F16Н 1/26, В61С 9/06, F16H 55/14. Самоустанавливающееся зубчатое колесо / В.Н. Старченко, В.В. Август. -№ 4746627/28; заявл. 09.10.89: опубл. 15.12.91. Бюл. № 46]. Недоліком цього самоустановлюваного зубчастого колеса є складна конструкція та обмеженість самоустановлювання із-за протидії сил пружності. Відоме самоустановлюване зубчасте колесо, що містить встановлену на валу маточину, розміщену на ній з можливістю самоустановлення в осьовій площині колеса вінець та муфту, що з'єднує вінець з маточиною в окружному напрямку за допомогою компенсаційної муфти, яка виконана у вигляді пружного елемента [А.С. 1702013 СССР МПК F16H 1/26, 55/17. Самоустанавливающееся зубчатое колесо / В.В. Анисимов, В.Н. Алтухов, A.M. Зинченко, В.Н. Бабкин. -№ 4747957/28; заявл. 11.10.89: опубл. 30.12.91. Бюл. № 48]. Недоліком відомого зубчастого колеса є великий розмір в осьовому напрямку, а також неможливість сприймати осьові навантаження, що виникають в косозубих передачах. Найбільш близьким до заявленої корисної моделі за технічною суттю та ефектом, що досягається, є самоустановлюване зубчасте колесо, що містить встановлену на валу маточину, розміщений на ній з можливістю самоустановлення в осьовій площині колеса вінець, який з маточиною з'єднаний в окружному напрямку компенсаційною муфтою, при цьому зовнішня поверхня маточини і внутрішня поверхня вінця виконані з радіальними виступами так, що виступи вінця розміщені між виступами маточини, у виступах виконані отвори, а компенсаційна муфта виконана у вигляді втулок, що встановлені у згаданих отворах і з'єднуючих втулки стрижневих канатних елементів [А.С. 1812372А1 СССР МПК F16H 1/26, 55/17. Самоустанавливающееся зубчатое колесо / A.M. Лаврик, В.Ю. Скуратов, В.Ю. Савенко, В.В. Анисимов. - № 4862777/28; заявл. 23.08.90: опубл. 30.04.93. Бюл. № 16] (прототип). Недоліком цього самоустановлюваного зубчастого колеса є те, що повному самоустановленню зубчастого колеса перешкоджають сили пружності канатних елементів, а також складність виконання та монтаж стрижневих канатних елементів. В основу корисної моделі поставлено задачу розробки зубчастого колеса, що забезпечує повне самоустановлення, простоту конструкції та високу надійність в роботі за рахунок того, що з'єднання вінця зубчастого колеса із маточиною в окружному напрямку відбувається за допомогою зубчатого зачеплення. Поставлена задача вирішується тим, що у відомому самоустановлюваному зубчастому колесі, яке містить встановлену на валу маточину з розташованими на ній з можливістю самоустановлювання в осьовій площині колеса, вінцем і елементом, що з'єднує вінець із маточиною в окружному напрямку, відповідно до корисної моделі елемент, що з'єднує вінець із маточиною в окружному напрямку, виконаний у вигляді зубів, що розташовані на зовнішній поверхні маточини і внутрішній поверхні вінця, при цьому робоча поверхня зубів маточини має бочкоподібний вигляд, а лінія зміщення вихідного контуру є дугою кола з центром, загальним для всіх зубів маточини та сферичних поверхонь підшипників, що встановлені між маточиною та вінцем і зафіксовані кришками з ущільненнями та з отворами для подачімастила до підшипників та зубчастого зачеплення. На кресленні наведено самоустановлюване зубчасте колесо. Самоустановлюване зубчате колесо містить встановлену на валу 1 маточину 2, розміщений на ній з можливістю самоустановки в осьовій площині колеса елемент, що з'єднує вінець 3 з маточиною 2 в окружному напрямку за допомогою зубів 4, виконаних на зовнішній поверхні маточини 2 і на внутрішній поверхні вінця 3, при цьому зуби маточини 2 мають бочкоподібну форму, а лінія зміщення начального контуру профілю зуба є дугою кола з центром О, загальною для всіх зубів маточини 2, а також загальною для сферичних опорних поверхонь підшипників 5, 6, встановлених між маточиною 2 і вінцем 3, та зафіксованих кришками 7, 8 з ущільненнями 9, 10, різьбовими отворами 11, 12, призначеними для подачі мастила в порожнину підшипників і до зубчастого зачеплення 4, та пробками 13, 14. Самоустановлюване колесо працює наступним чином. Находячись в зачеплені з парним зубчастим колесом (не показане), вінець 3 самоустановлюється відносно маточини 2 на 1 UA 107434 U 5 10 15 20 сферичних опорних поверхнях підшипників 5 і 6. Крутний момент від маточини 2 до вінця 3 передається всіма зубами 4, що весь час перебувають в зачепленні. Застосування запропонованої конструкції забезпечує повне самоустановлення зубчастого колеса, простоту конструкції та високу надійність в роботі за рахунок того, що з'єднання вінця зубчастого колеса із маточиною в окружному напрямку відбувається за допомогою зубчатого зачеплення. Запропоноване самоустановлюване зубчасте колесо може бути використане в машинобудуванні при створенні важко навантажених зубчастих передач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Самоустановлюване зубчасте колесо, що містить встановлену на валу маточину з розташованими на ній з можливістю самоустановлювання в осьовій площині колеса, вінцем і елементом, що з'єднує вінець із маточиною в окружному напрямку, яке відрізняється тим, що елемент, який з'єднує вінець із маточиною в окружному напрямку, виконаний у вигляді зубів, що розташовані на зовнішній поверхні маточини і внутрішній поверхні вінця, при цьому робоча поверхня зубів маточини має бочкоподібний вигляд, а лінія зміщення вихідного контуру є дугою кола з центром, загальним для всіх зубів маточини та сферичних поверхонь підшипників, що встановлені між маточиною та вінцем і зафіксовані кришками з ущільненнями та з отворами для подачі мастила до підшипників та зубчастого зачеплення. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
