Зубчасте колесо
Номер патенту: 11912
Опубліковано: 16.01.2006
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
Формула / Реферат
Зубчасте колесо, що містить маточину та зубчастий вінець, розташований на зовнішній поверхні маточини, яке відрізняється тим, що додатково обладнане пружними елементами у вигляді пакетів плоских пружин, в маточині виконані рівномірно розташовані радіальні пази прямокутного перерізу, а в зубчастому вінці виконані рівномірно розташовані радіальні пази трапецеїдального перерізу, плоскі пружини жорстко закріплені одними із своїх кінців в пазах маточини, а другими кінцями вільно встановлені в пазах зубчастого вінця, який розташований на зовнішній поверхні маточини вільно.
Текст

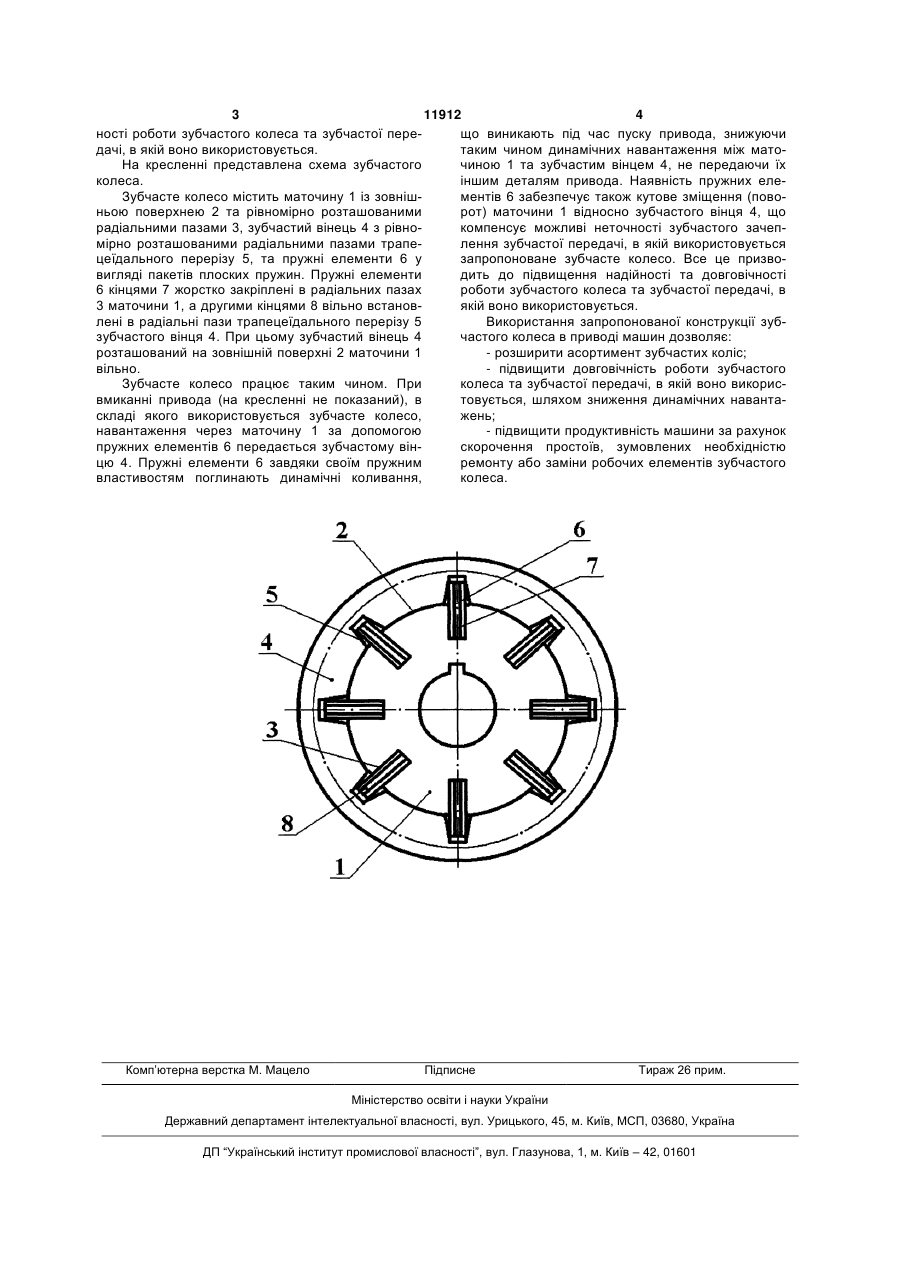

Зубчасте колесо, що містить маточину та зубчастий вінець, розташований на зовнішній поверх 3 11912 4 ності роботи зубчастого колеса та зубчастої перещо виникають під час пуску привода, знижуючи дачі, в якій воно використовується. таким чином динамічних навантаження між матоНа кресленні представлена схема зубчастого чиною 1 та зубчастим вінцем 4, не передаючи їх колеса. іншим деталям привода. Наявність пружних елеЗубчасте колесо містить маточину 1 із зовнішментів 6 забезпечує також кутове зміщення (повоньою поверхнею 2 та рівномірно розташованими рот) маточини 1 відносно зубчастого вінця 4, що радіальними пазами 3, зубчастий вінець 4 з рівнокомпенсує можливі неточності зубчастого зачепмірно розташованими радіальними пазами трапелення зубчастої передачі, в якій використовується цеїдального перерізу 5, та пружні елементи 6 у запропоноване зубчасте колесо. Все це призвовигляді пакетів плоских пружин. Пружні елементи дить до підвищення надійності та довговічності 6 кінцями 7 жорстко закріплені в радіальних пазах роботи зубчастого колеса та зубчастої передачі, в 3 маточини 1, а другими кінцями 8 вільно встановякій воно використовується. лені в радіальні пази трапецеїдального перерізу 5 Використання запропонованої конструкції зубзубчастого вінця 4. При цьому зубчастий вінець 4 частого колеса в приводі машин дозволяє: розташований на зовнішній поверхні 2 маточини 1 - розширити асортимент зубчастих коліс; вільно. - підвищити довговічність роботи зубчастого Зубчасте колесо працює таким чином. При колеса та зубчастої передачі, в якій воно викорисвмиканні привода (на кресленні не показаний), в товується, шляхом зниження динамічних навантаскладі якого використовується зубчасте колесо, жень; навантаження через маточину 1 за допомогою - підвищити продуктивність машини за рахунок пружних елементів 6 передається зубчастому вінскорочення простоїв, зумовлених необхідністю цю 4. Пружні елементи 6 завдяки своїм пружним ремонту або заміни робочих елементів зубчастого властивостям поглинають динамічні коливання, колеса. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed wheel
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатое колесо
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/04
