Зубчасте колесо

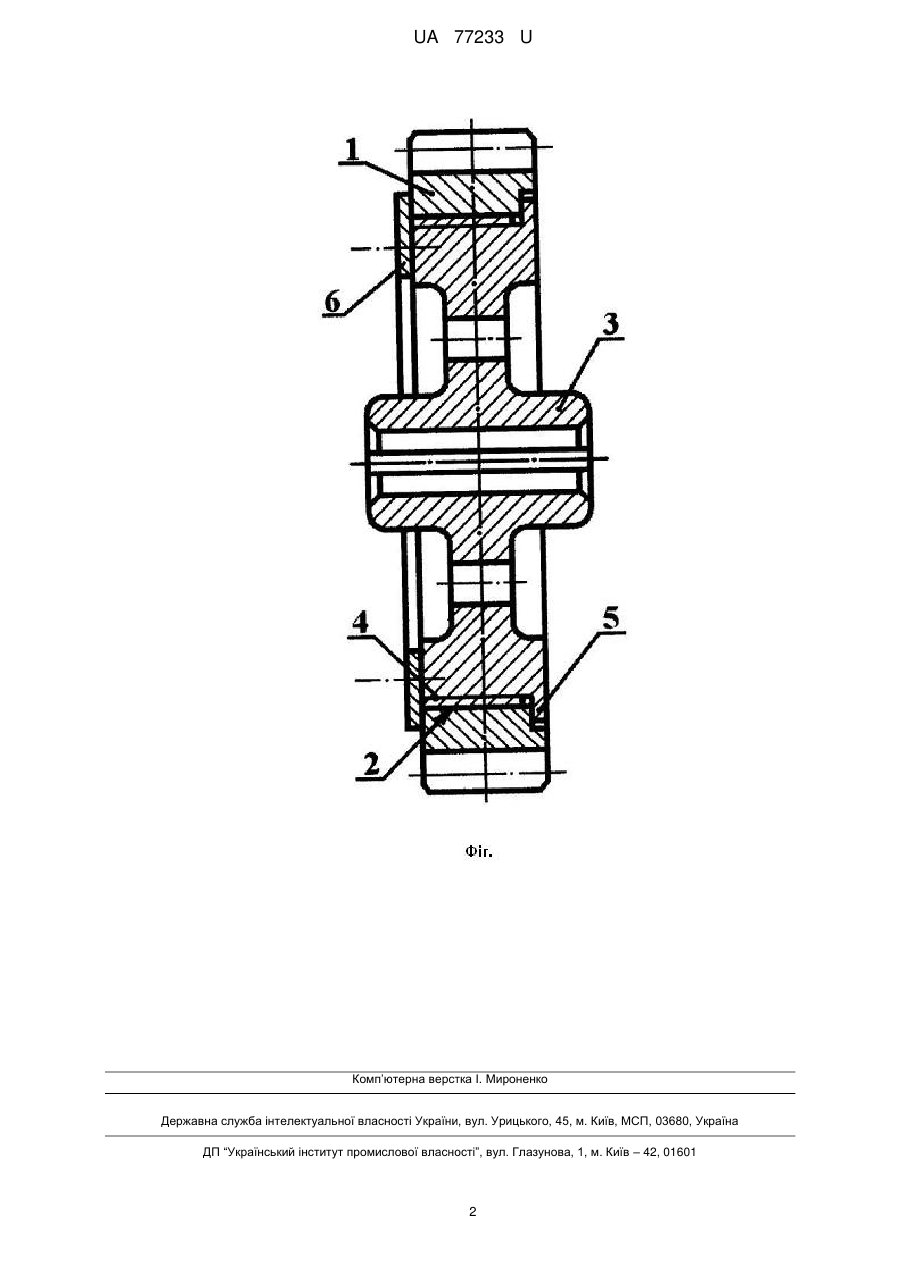

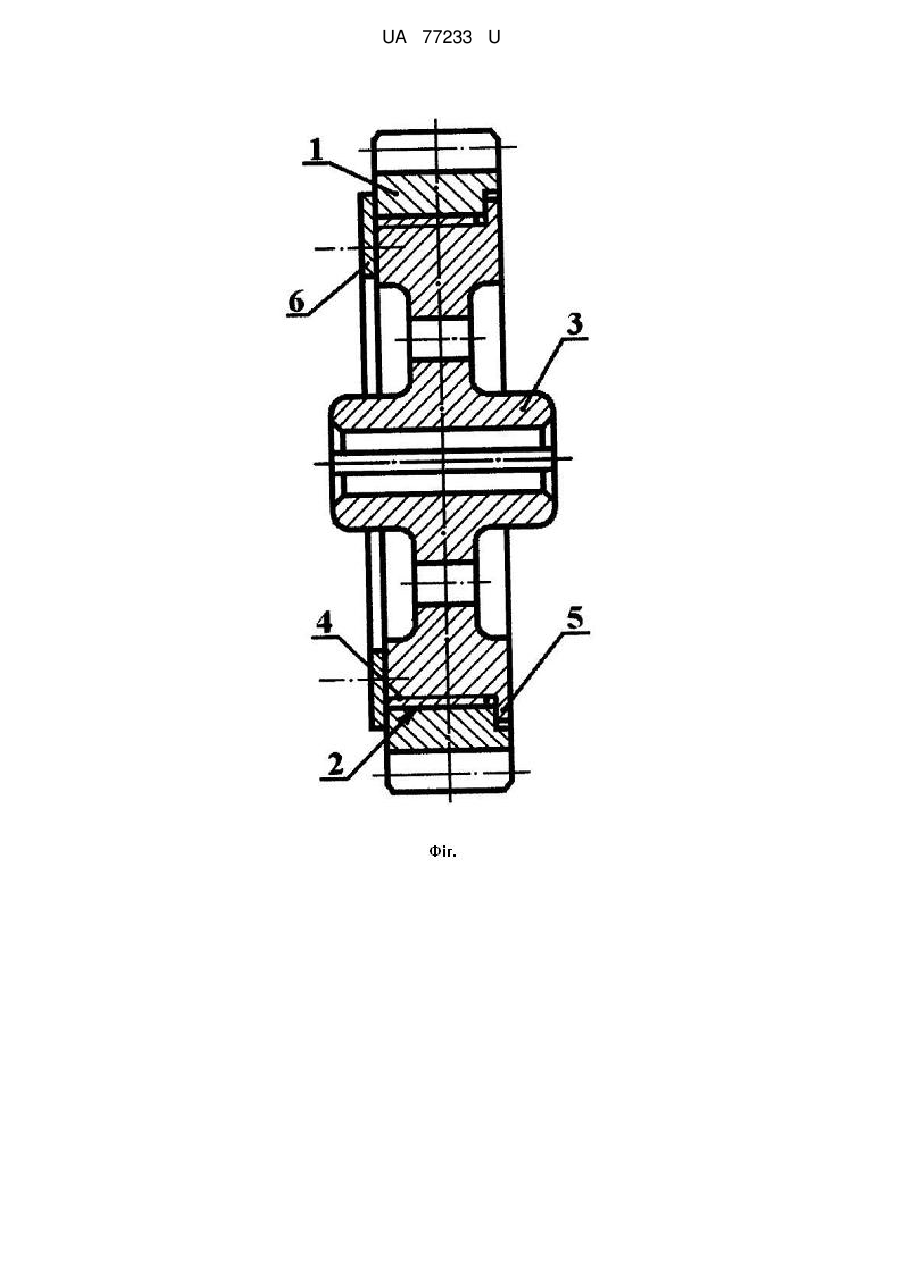

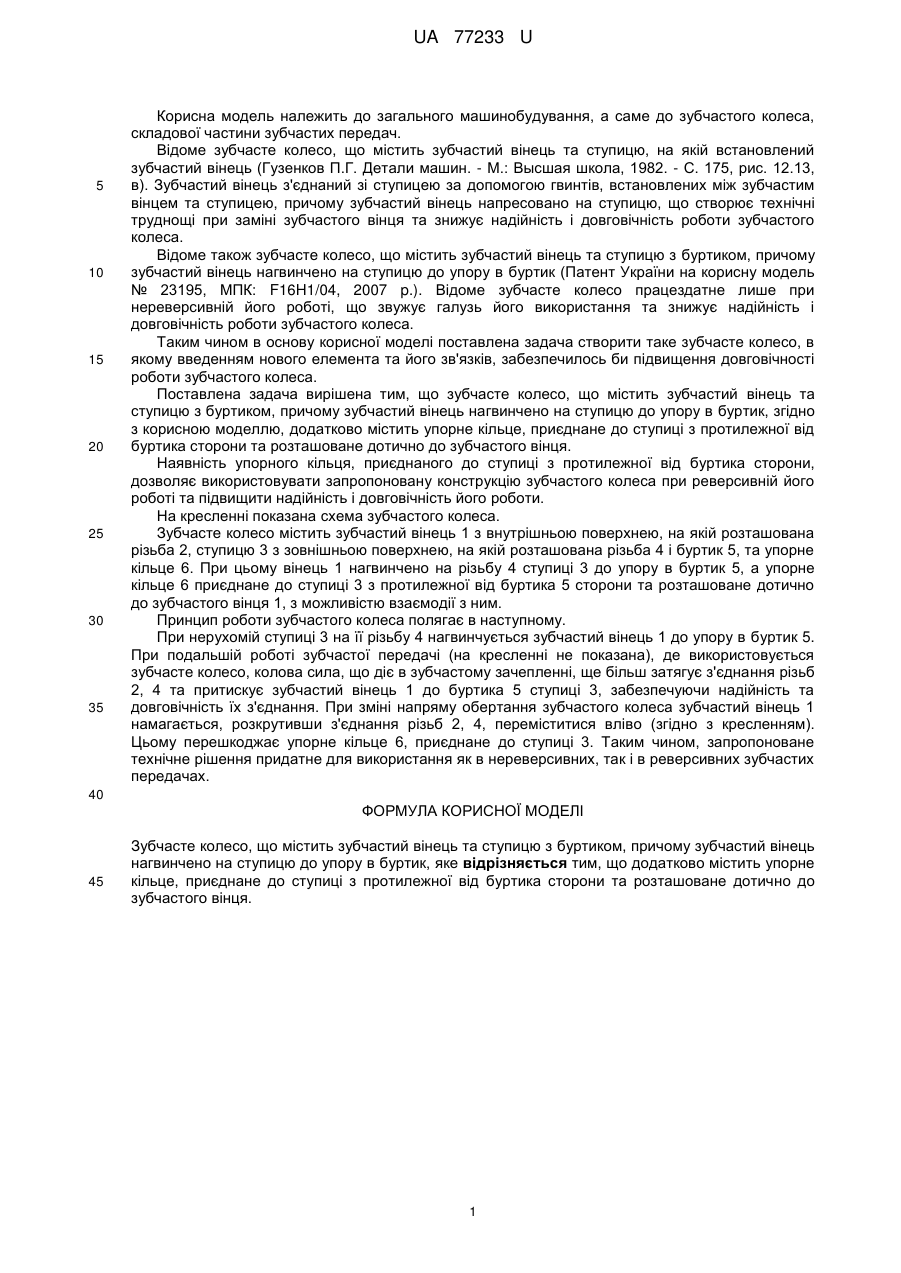

Реферат: UA 77233 U UA 77233 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастого колеса, складової частини зубчастих передач. Відоме зубчасте колесо, що містить зубчастий вінець та ступицю, на якій встановлений зубчастий вінець (Гузенков П.Г. Детали машин. - М.: Высшая школа, 1982. - С. 175, рис. 12.13, в). Зубчастий вінець з'єднаний зі ступицею за допомогою гвинтів, встановлених між зубчастим вінцем та ступицею, причому зубчастий вінець напресовано на ступицю, що створює технічні труднощі при заміні зубчастого вінця та знижує надійність і довговічність роботи зубчастого колеса. Відоме також зубчасте колесо, що містить зубчастий вінець та ступицю з буртиком, причому зубчастий вінець нагвинчено на ступицю до упору в буртик (Патент України на корисну модель № 23195, МПК: F16H1/04, 2007 p.). Відоме зубчасте колесо працездатне лише при нереверсивній його роботі, що звужує галузь його використання та знижує надійність і довговічність роботи зубчастого колеса. Таким чином в основу корисної моделі поставлена задача створити таке зубчасте колесо, в якому введенням нового елемента та його зв'язків, забезпечилось би підвищення довговічності роботи зубчастого колеса. Поставлена задача вирішена тим, що зубчасте колесо, що містить зубчастий вінець та ступицю з буртиком, причому зубчастий вінець нагвинчено на ступицю до упору в буртик, згідно з корисною моделлю, додатково містить упорне кільце, приєднане до ступиці з протилежної від буртика сторони та розташоване дотично до зубчастого вінця. Наявність упорного кільця, приєднаного до ступиці з протилежної від буртика сторони, дозволяє використовувати запропоновану конструкцію зубчастого колеса при реверсивній його роботі та підвищити надійність і довговічність його роботи. На кресленні показана схема зубчастого колеса. Зубчасте колесо містить зубчастий вінець 1 з внутрішньою поверхнею, на якій розташована різьба 2, ступицю 3 з зовнішньою поверхнею, на якій розташована різьба 4 і буртик 5, та упорне кільце 6. При цьому вінець 1 нагвинчено на різьбу 4 ступиці 3 до упору в буртик 5, а упорне кільце 6 приєднане до ступиці 3 з протилежної від буртика 5 сторони та розташоване дотично до зубчастого вінця 1, з можливістю взаємодії з ним. Принцип роботи зубчастого колеса полягає в наступному. При нерухомій ступиці 3 на її різьбу 4 нагвинчується зубчастий вінець 1 до упору в буртик 5. При подальшій роботі зубчастої передачі (на кресленні не показана), де використовується зубчасте колесо, колова сила, що діє в зубчастому зачепленні, ще більш затягує з'єднання різьб 2, 4 та притискує зубчастий вінець 1 до буртика 5 ступиці 3, забезпечуючи надійність та довговічність їх з'єднання. При зміні напряму обертання зубчастого колеса зубчастий вінець 1 намагається, розкрутивши з'єднання різьб 2, 4, переміститися вліво (згідно з кресленням). Цьому перешкоджає упорне кільце 6, приєднане до ступиці 3. Таким чином, запропоноване технічне рішення придатне для використання як в нереверсивних, так і в реверсивних зубчастих передачах. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчасте колесо, що містить зубчастий вінець та ступицю з буртиком, причому зубчастий вінець нагвинчено на ступицю до упору в буртик, яке відрізняється тим, що додатково містить упорне кільце, приєднане до ступиці з протилежної від буртика сторони та розташоване дотично до зубчастого вінця. 1 UA 77233 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
