Установка для зварювання та рихтування карданних валів

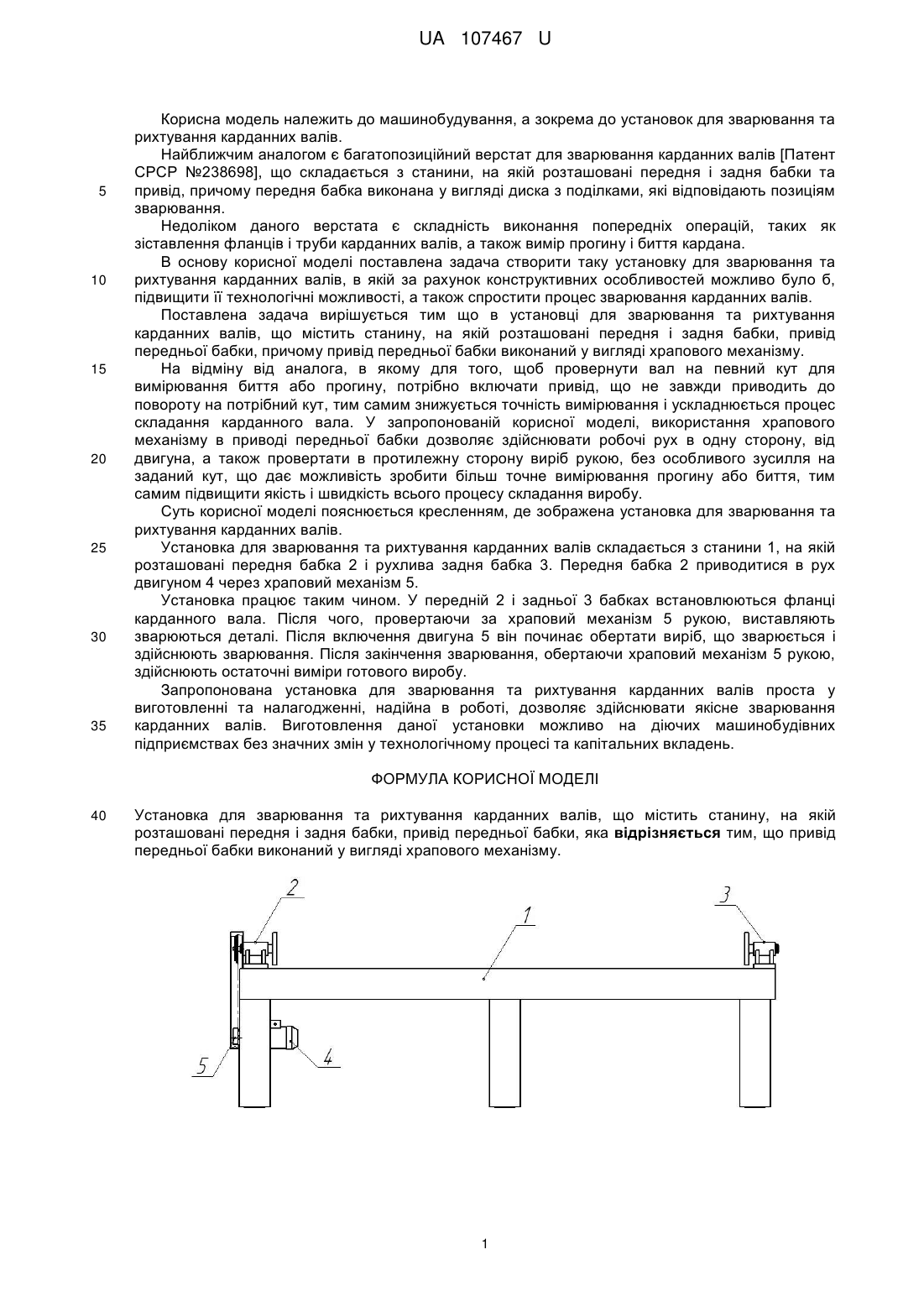

Реферат: Установка для зварювання та рихтування карданних валів містить станину, на якій розташовані передня і задня бабки, привід передньої бабки. Привід передньої бабки виконаний у вигляді храпового механізму. UA 107467 U (12) UA 107467 U UA 107467 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, а зокрема до установок для зварювання та рихтування карданних валів. Найближчим аналогом є багатопозиційний верстат для зварювання карданних валів [Патент СРСР №238698], що складається з станини, на якій розташовані передня і задня бабки та привід, причому передня бабка виконана у вигляді диска з поділками, які відповідають позиціям зварювання. Недоліком даного верстата є складність виконання попередніх операцій, таких як зіставлення фланців і труби карданних валів, а також вимір прогину і биття кардана. В основу корисної моделі поставлена задача створити таку установку для зварювання та рихтування карданних валів, в якій за рахунок конструктивних особливостей можливо було б, підвищити її технологічні можливості, а також спростити процес зварювання карданних валів. Поставлена задача вирішується тим що в установці для зварювання та рихтування карданних валів, що містить станину, на якій розташовані передня і задня бабки, привід передньої бабки, причому привід передньої бабки виконаний у вигляді храпового механізму. На відміну від аналога, в якому для того, щоб провернути вал на певний кут для вимірювання биття або прогину, потрібно включати привід, що не завжди приводить до повороту на потрібний кут, тим самим знижується точність вимірювання і ускладнюється процес складання карданного вала. У запропонованій корисної моделі, використання храпового механізму в приводі передньої бабки дозволяє здійснювати робочі рух в одну сторону, від двигуна, а також провертати в протилежну сторону виріб рукою, без особливого зусилля на заданий кут, що дає можливість зробити більш точне вимірювання прогину або биття, тим самим підвищити якість і швидкість всього процесу складання виробу. Суть корисної моделі пояснюється кресленням, де зображена установка для зварювання та рихтування карданних валів. Установка для зварювання та рихтування карданних валів складається з станини 1, на якій розташовані передня бабка 2 і рухлива задня бабка 3. Передня бабка 2 приводитися в рух двигуном 4 через храповий механізм 5. Установка працює таким чином. У передній 2 і задньої 3 бабках встановлюються фланці карданного вала. Після чого, провертаючи за храповий механізм 5 рукою, виставляють зварюються деталі. Після включення двигуна 5 він починає обертати виріб, що зварюється і здійснюють зварювання. Після закінчення зварювання, обертаючи храповий механізм 5 рукою, здійснюють остаточні виміри готового виробу. Запропонована установка для зварювання та рихтування карданних валів проста у виготовленні та налагодженні, надійна в роботі, дозволяє здійснювати якісне зварювання карданних валів. Виготовлення даної установки можливо на діючих машинобудівних підприємствах без значних змін у технологічному процесі та капітальних вкладень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Установка для зварювання та рихтування карданних валів, що містить станину, на якій розташовані передня і задня бабки, привід передньої бабки, яка відрізняється тим, що привід передньої бабки виконаний у вигляді храпового механізму. 1 UA 107467 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
