Експозиційний стереоскоп

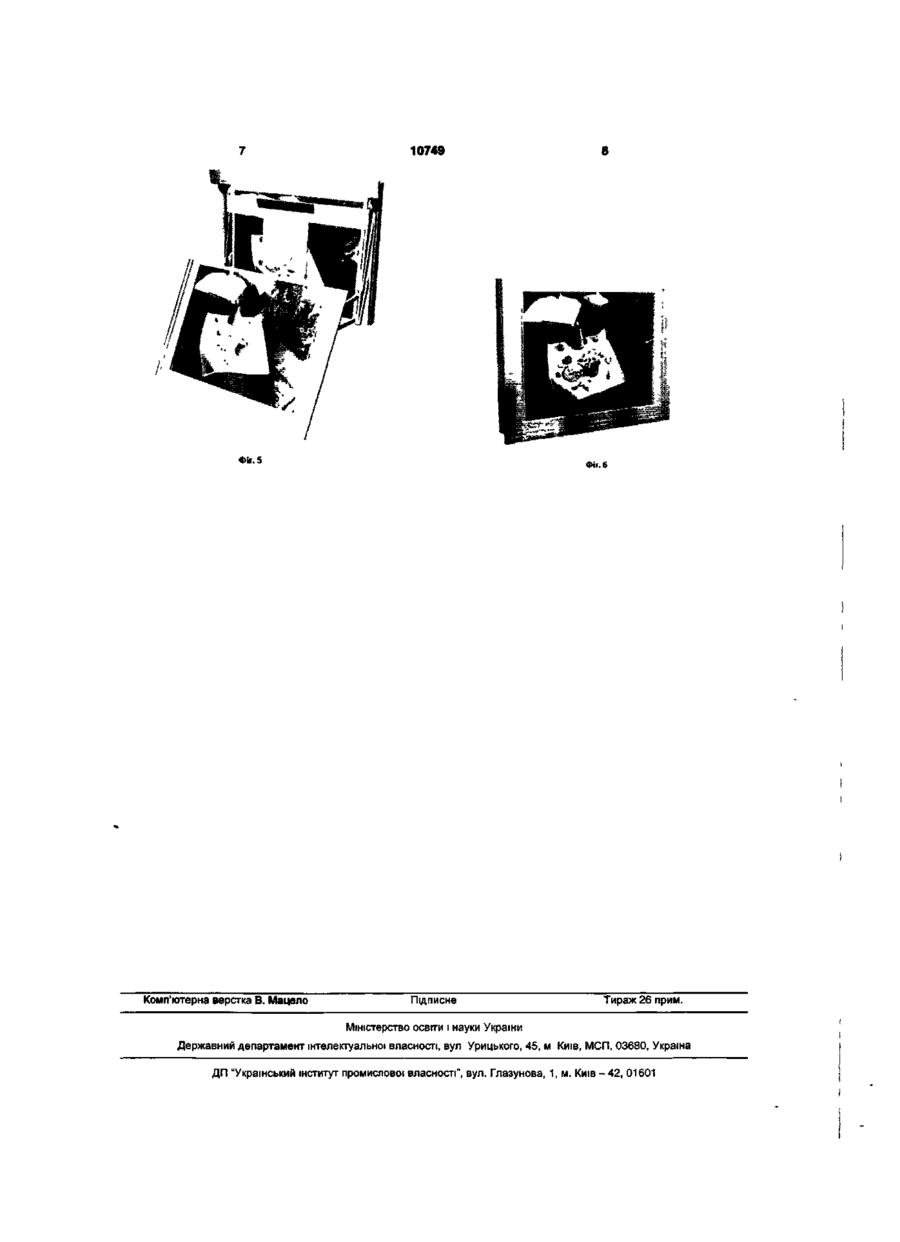

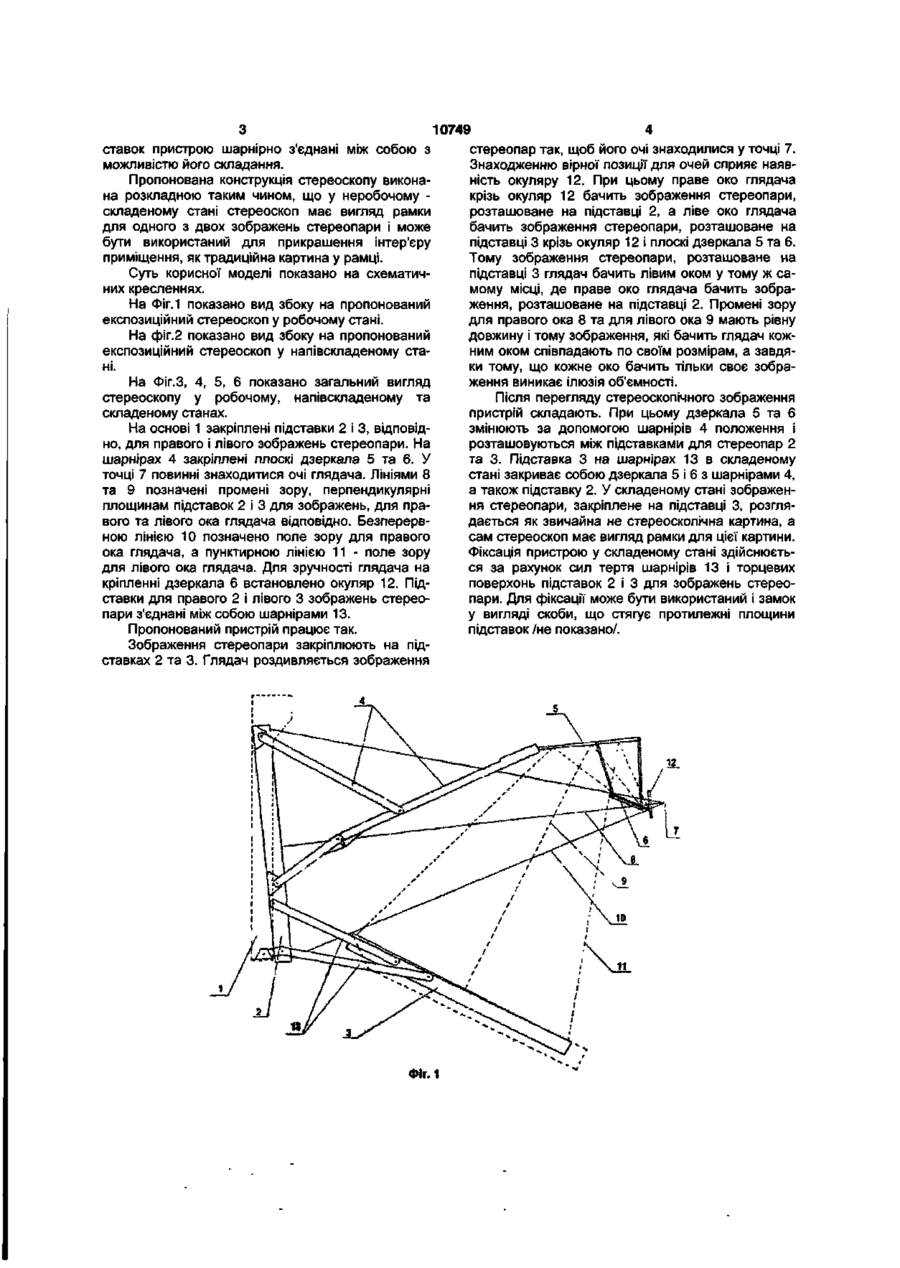

Експозиційний стереоскоп, що містить основу з закріпленою на ній оптичною системою із двох плоских дзеркал, встановлених з можливістю створення ефекту відхилення поля зору одного ока глядача, та плоскими підставками - верхньою та нижньою - для можливості розміщення на них зображень стереопари одного над іншим і жорсткої фіксації взаємного положення площин дзеркал і підставок, і розташованих в оптичній системі з можливістю створення ефекту рівності довжин лівого і правого променів зору глядача, які перпендикулярні площинам підставок, який відрізняється тим, що торці плоских дзеркал та плоских підставок пристрою шарнірно з'єднані між собою з можливістю його складання. Пропонована корисна модель відноситься до конструкцій оптичних приладів, призначених для відтворення стереоскопічних ефектів, а саме, до експозиційних стереоскопів, які у складеному стані не займають багато місця і можуть бути використані для перегляду не стереоскопічної картини, при цьому сам стереоскоп набуває вигляду рамки для цієї картини. У розгорнутому стані експозиційний стереоскоп може бути використаний для експозиції (демонстрації) стереоскопічних зображень, зокрема, фотографій, малюнків, репродукцій, творів стереоскопічного живопису. Найбільш близьким до пропонованої корисної моделі є експозиційний стереоскоп, що включає основу з закріпленою на ній оптичною системою із двох плоских дзеркал, встановлених з можливістю створення ефекту відхилення поля зору одного ока глядача, та плоскими підставками - верхньою та нижньою, для можливості розміщення на них зображень стереопари одне над іншим і жорсткої фіксації взаємного положення площин дзеркал і підставок, і розташованих в оптичній системі з можливістю створення ефекту рівності довжин лівого і правого променів зору глядача, які перпендикулярні площинам підставок [Деклараційний патент України на корисну модель №2464, МПК7 G02B27/22, опубл. 15.04.2004, Бюл. №4]. Недолік описаної конструкції полягає у тому, що у неробочому, складеному стані цей стереоскоп потребує багато місця для зберігання. Особливо це актуально для стереоскопів, призначених для перегляду стереопар великих розмірів (форматів А2-А0) У основу пропонованої корисної моделі поставлено задачу створення такого експозиційного стереоскопу, який у неробочому, складеному стані не вимагав би багато місця для зберігання і одночасно виконував би функції пристрою для звичайного (не стереоскопічного) перегляду зображення. Поставлена задача вирішується за рахунок використання шарнірно-ричажної системи, яка з'єднує між собою підставки для розміщення на них зображень стереопари і які закривають в складеному стані дзеркала, відкрите ж глядачу одне зображення стереопари має вигляд звичайної не стереоскопічної картини, а сам стереоскоп набуває вигляду рамки для цієї картини. Поставлена задача вирішується у пропонованому експозиційному стереоскопі, який, як і відомий експозиційний стереоскоп, включає основу з закріпленою на ній оптичною системою із двох плоских дзеркал, встановлених з можливістю створення ефекту відхилення поля зору одного ока глядача, та плоскими підставками - верхньою та нижньою, для можливості розміщення на них зображень стереопари одного над іншим і жорсткої фіксації взаємного положення площин дзеркал і підставок, і розташованих в оптичній системі з можливістю створення ефекту рівності довжин лівого і правого променів зору глядача, які перпендикулярні площинам підставок, а, відповідно до пропозиції, торці плоских дзеркал та плоских під ставок пристрою шарнірно з'єднані між собою з можливістю його складання. Пропонована конструкція стереоскопу виконана розкладною таким чином, що у неробочому складеному стані стереоскоп має вигляд рамки для одного з двох зображень стереопари і може бути використаний для прикрашення інтер'єру приміщення, як традиційна картина у рамці. Суть корисної моделі показано на схематичних кресленнях. На Фіг.1 показано вид збоку на пропонований експозиційний стереоскоп у робочому стані. На фіг.2 показано вид збоку на пропонований експозиційний стереоскоп у напівскладеному стані. На Фіг.З, 4, 5, 6 показано загальний вигляд стереоскопу у робочому, напівскладеному та складеному станах. На основі 1 закріплені підставки 2 і 3, відповідно, для правого і лівого зображень стереопари. На шарнірах 4 закріплені плоскі дзеркала 5 та 6. У точці 7 повинні знаходитися очі глядача. Лініями 8 та 9 позначені промені зору, перпендикулярні площинам підставок 2 і 3 для зображень, для правого та лівого ока глядача відповідно. Безперервною лінією 10 позначено поле зору для правого ока глядача, а пунктирною лінією 11 - поле зору для лівого ока глядача. Для зручності глядача на кріпленні дзеркала 6 встановлено окуляр 12. Підставки для правого 2 і лівого 3 зображень стереопари з'єднані між собою шарнірами 13. Пропонований пристрій працює так. Зображення стереопари закріплюють на підставках 2 та 3. Глядач роздивляється зображення 10749 стереопар так, щоб його очі знаходилися у точці 7. Знаходженню вірної позиції для очей сприяє наявність окуляру 12. При цьому праве око глядача крізь окуляр 12 бачить зображення стереопари, розташоване на підставці 2, а ліве око глядача бачить зображення стереопари, розташоване на підставці 3 крізь окуляр 12 і плоскі дзеркала 5 та 6. Тому зображення стереопари, розташоване на підставці 3 глядач бачить лівим оком у тому ж самому місці, де праве око глядача бачить зображення, розташоване на підставці 2. Промені зору для правого ока 8 та для лівого ока 9 мають рівну довжину і тому зображення, які бачить глядач кожним оком співпадають по своїм розмірам, а завдяки тому, що кожне око бачить тільки своє зображення виникає ілюзія об'ємності. Після перегляду стереоскопічного зображення пристрій складають. При цьому дзеркала 5 та 6 змінюють за допомогою шарнірів 4 положення і розташовуються між підставками для стереопар 2 та 3. Підставка 3 на шарнірах 13 в складеному стані закриває собою дзеркала 5 і 6 з шарнірами 4, а також підставку 2. У складеному стані зображення стереопари, закріплене на підставці 3, розглядається як звичайна не стереоскопічна картина, а сам стереоскоп має вигляд рамки для цієї картини. Фіксація пристрою у складеному стані здійснюється за рахунок сил тертя шарнірів 13 і торцевих поверхонь підставок 2 і 3 для зображень стереопари. Для фіксації може бути використаний і замок у вигляді скоби, що стягує протилежні площини підставок /не показано/. Фіг.1 Є '!Ф Є сі £1 9 Р S 10749 Фіг. 5 Комп'ютерна верстка В. Мацело Фіг. б Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
