Пакетна термосилова установка з енергетичним комплексом

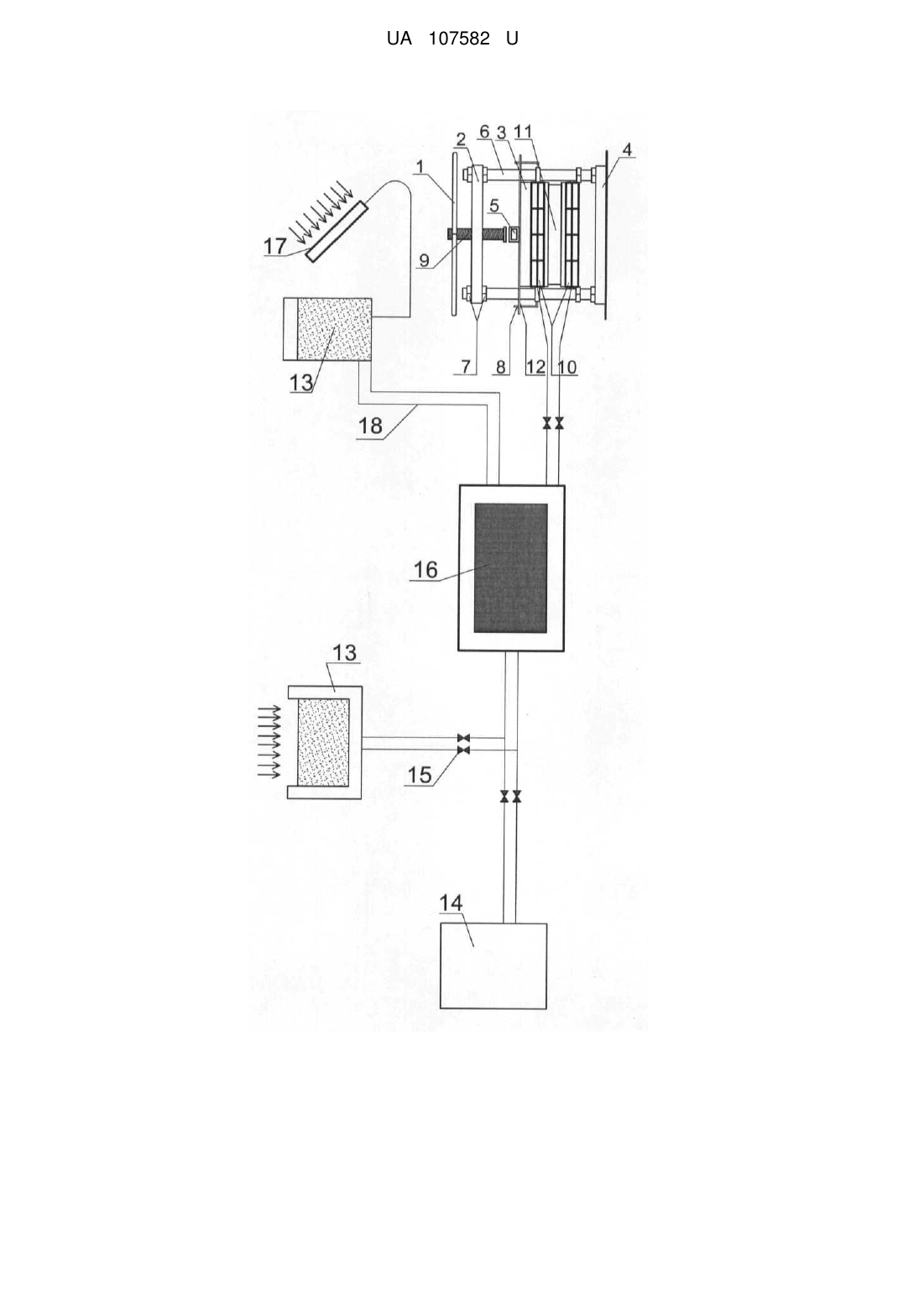

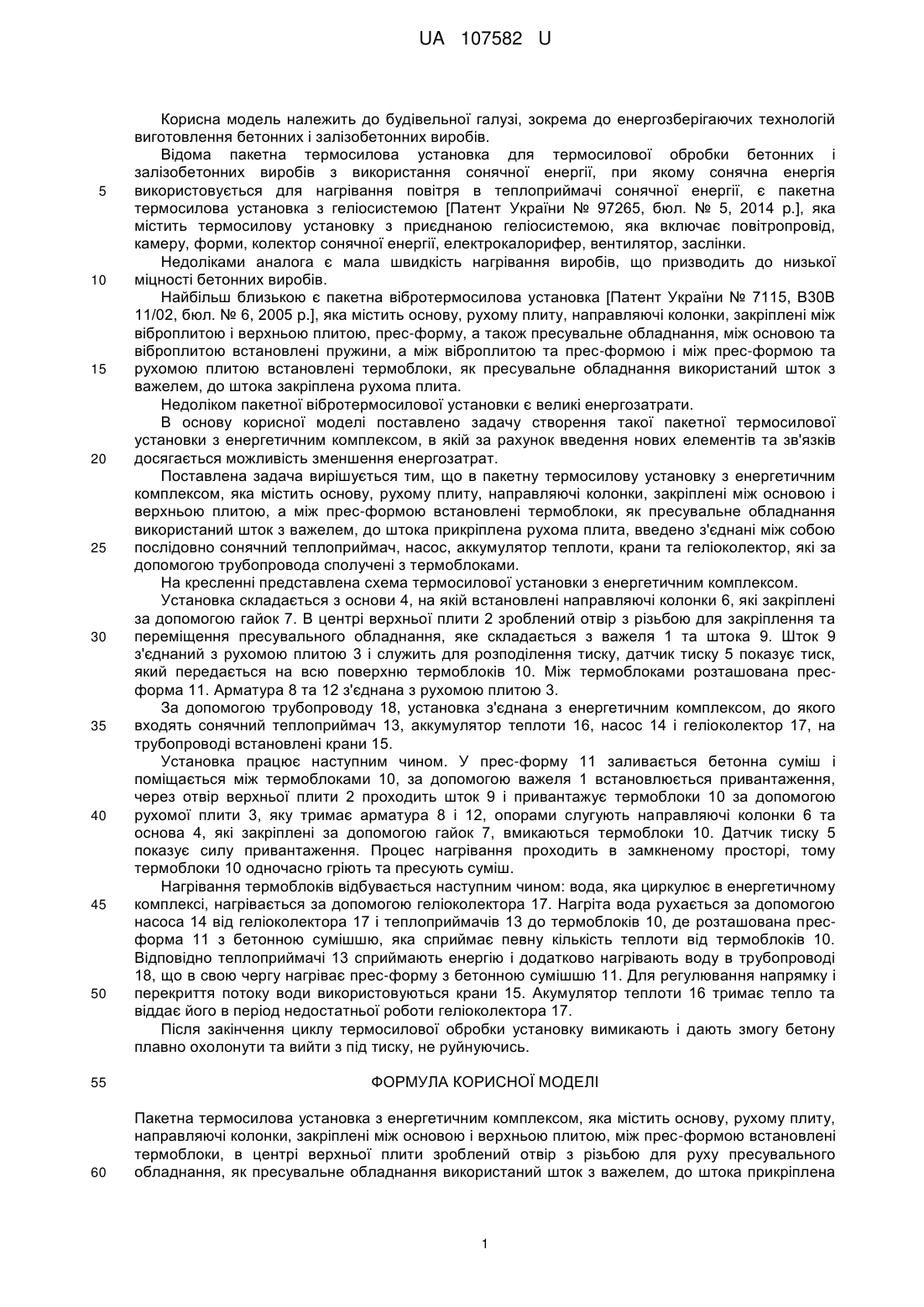

Реферат: UA 107582 U UA 107582 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівельної галузі, зокрема до енергозберігаючих технологій виготовлення бетонних і залізобетонних виробів. Відома пакетна термосилова установка для термосилової обробки бетонних і залізобетонних виробів з використання сонячної енергії, при якому сонячна енергія використовується для нагрівання повітря в теплоприймачі сонячної енергії, є пакетна термосилова установка з геліосистемою [Патент України № 97265, бюл. № 5, 2014 p.], яка містить термосилову установку з приєднаною геліосистемою, яка включає повітропровід, камеру, форми, колектор сонячної енергії, електрокалорифер, вентилятор, заслінки. Недоліками аналога є мала швидкість нагрівання виробів, що призводить до низької міцності бетонних виробів. Найбільш близькою є пакетна вібротермосилова установка [Патент України № 7115, В30В 11/02, бюл. № 6, 2005 p.], яка містить основу, рухому плиту, направляючі колонки, закріплені між віброплитою і верхньою плитою, прес-форму, а також пресувальне обладнання, між основою та віброплитою встановлені пружини, а між віброплитою та прес-формою і між прес-формою та рухомою плитою встановлені термоблоки, як пресувальне обладнання використаний шток з важелем, до штока закріплена рухома плита. Недоліком пакетної вібротермосилової установки є великі енергозатрати. В основу корисної моделі поставлено задачу створення такої пакетної термосилової установки з енергетичним комплексом, в якій за рахунок введення нових елементів та зв'язків досягається можливість зменшення енергозатрат. Поставлена задача вирішується тим, що в пакетну термосилову установку з енергетичним комплексом, яка містить основу, рухому плиту, направляючі колонки, закріплені між основою і верхньою плитою, а між прес-формою встановлені термоблоки, як пресувальне обладнання використаний шток з важелем, до штока прикріплена рухома плита, введено з'єднані між собою послідовно сонячний теплоприймач, насос, аккумулятор теплоти, крани та геліоколектор, які за допомогою трубопровода сполучені з термоблоками. На кресленні представлена схема термосилової установки з енергетичним комплексом. Установка складається з основи 4, на якій встановлені направляючі колонки 6, які закріплені за допомогою гайок 7. В центрі верхньої плити 2 зроблений отвір з різьбою для закріплення та переміщення пресувального обладнання, яке складається з важеля 1 та штока 9. Шток 9 з'єднаний з рухомою плитою 3 і служить для розподілення тиску, датчик тиску 5 показує тиск, який передається на всю поверхню термоблоків 10. Між термоблоками розташована пресформа 11. Арматура 8 та 12 з'єднана з рухомою плитою 3. За допомогою трубопроводу 18, установка з'єднана з енергетичним комплексом, до якого входять сонячний теплоприймач 13, аккумулятор теплоти 16, насос 14 і геліоколектор 17, на трубопроводі встановлені крани 15. Установка працює наступним чином. У прес-форму 11 заливається бетонна суміш і поміщається між термоблоками 10, за допомогою важеля 1 встановлюється привантаження, через отвір верхньої плити 2 проходить шток 9 і привантажує термоблоки 10 за допомогою рухомої плити 3, яку тримає арматура 8 і 12, опорами слугують направляючі колонки 6 та основа 4, які закріплені за допомогою гайок 7, вмикаються термоблоки 10. Датчик тиску 5 показує силу привантаження. Процес нагрівання проходить в замкненому просторі, тому термоблоки 10 одночасно гріють та пресують суміш. Нагрівання термоблоків відбувається наступним чином: вода, яка циркулює в енергетичному комплексі, нагрівається за допомогою геліоколектора 17. Нагріта вода рухається за допомогою насоса 14 від геліоколектора 17 і теплоприймачів 13 до термоблоків 10, де розташована пресформа 11 з бетонною сумішшю, яка сприймає певну кількість теплоти від термоблоків 10. Відповідно теплоприймачі 13 сприймають енергію і додатково нагрівають воду в трубопроводі 18, що в свою чергу нагріває прес-форму з бетонною сумішшю 11. Для регулювання напрямку і перекриття потоку води використовуються крани 15. Акумулятор теплоти 16 тримає тепло та віддає його в період недостатньої роботи геліоколектора 17. Після закінчення циклу термосилової обробки установку вимикають і дають змогу бетону плавно охолонути та вийти з під тиску, не руйнуючись. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пакетна термосилова установка з енергетичним комплексом, яка містить основу, рухому плиту, направляючі колонки, закріплені між основою і верхньою плитою, між прес-формою встановлені термоблоки, в центрі верхньої плити зроблений отвір з різьбою для руху пресувального обладнання, як пресувальне обладнання використаний шток з важелем, до штока прикріплена 1 UA 107582 U рухома плита, до рухомої плити прикріплена арматура, яка відрізняється тим, що введено з'єднані між собою послідовно сонячний теплоприймач, датчик тиску, насос, аккумулятор теплоти, крани та геліоколектор, які за допомогою трубопровода сполучені з термоблоками. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
