Гострий цвях

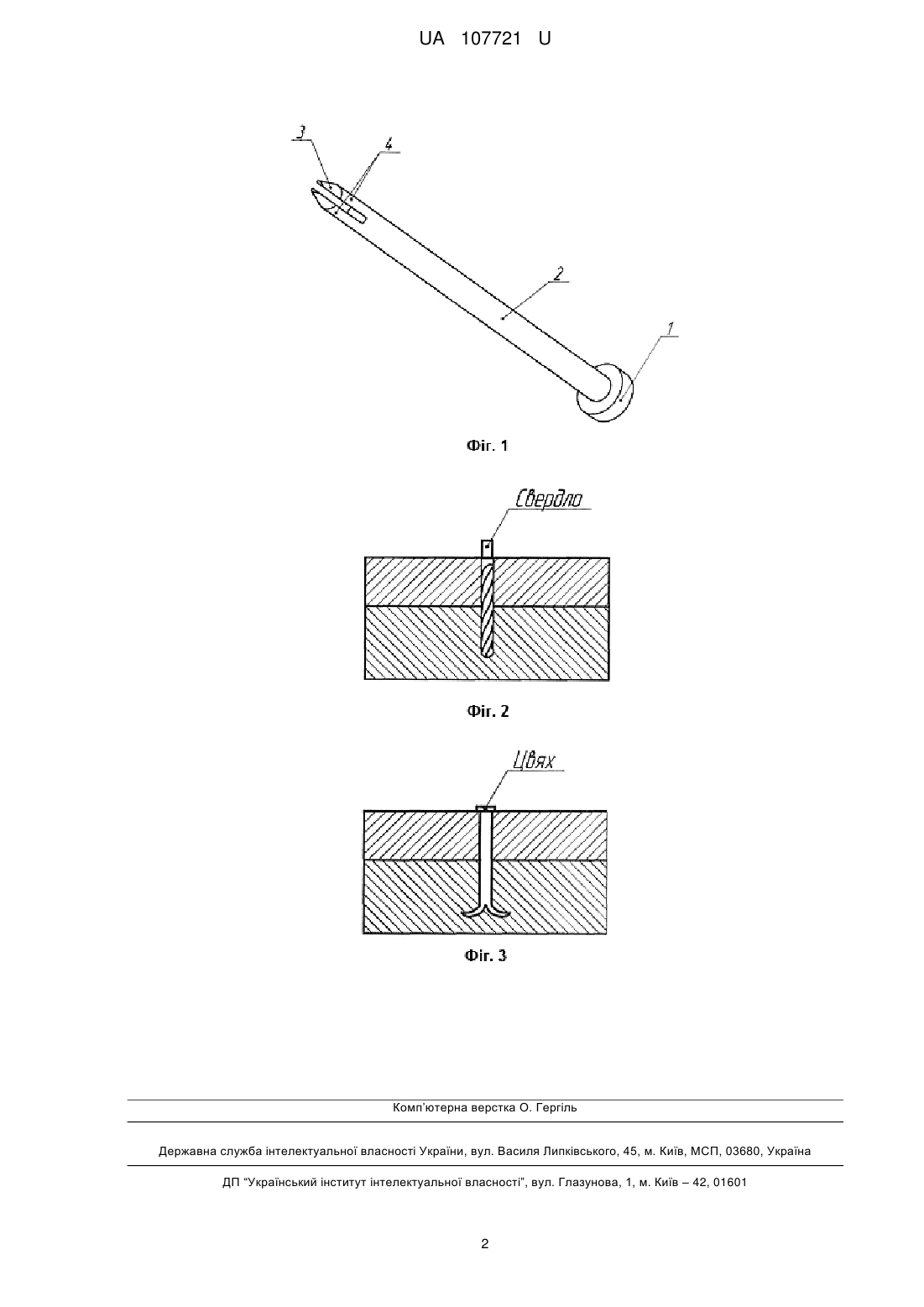

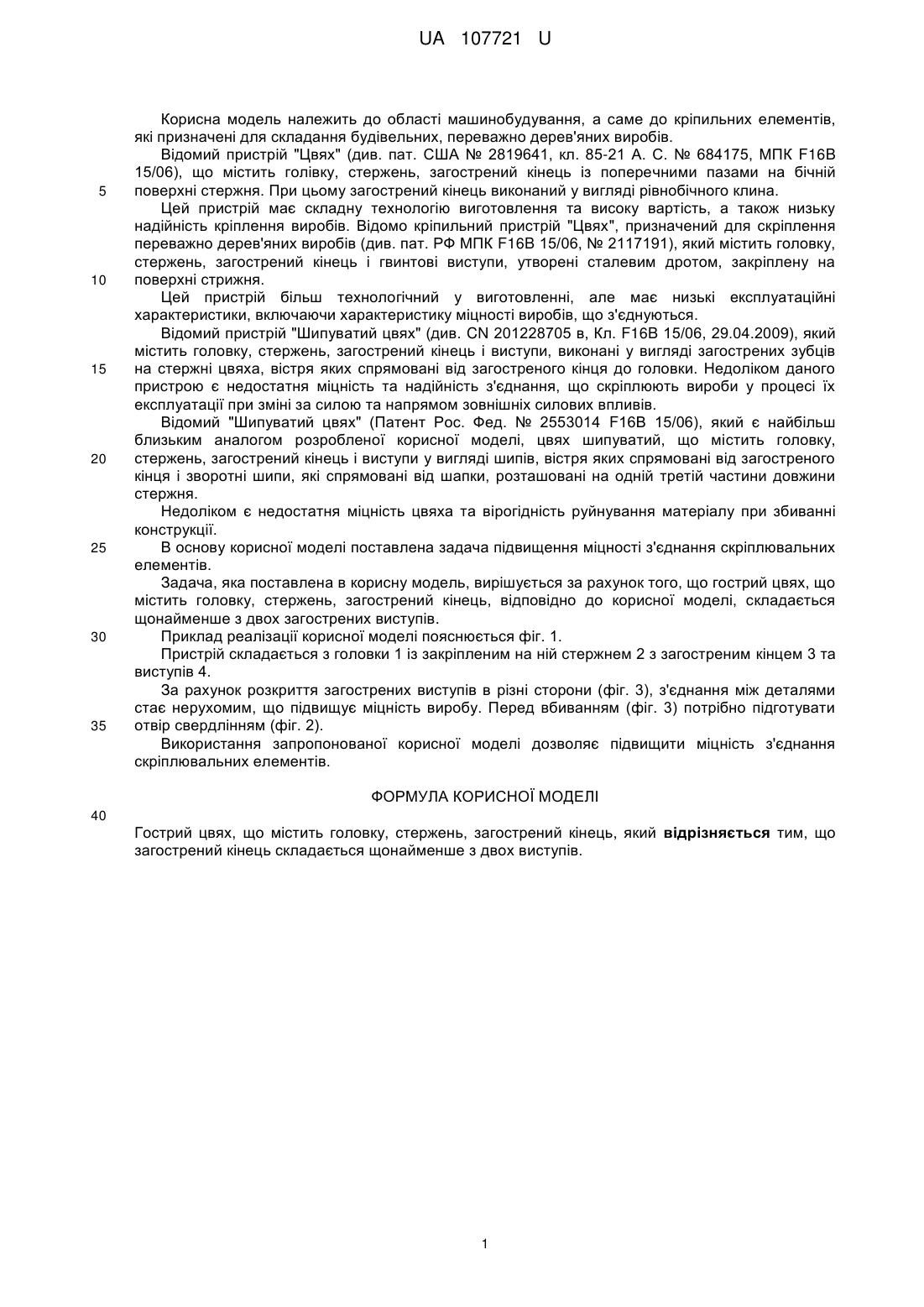

Реферат: Гострий цвях містить головку, стержень, загострений кінець, причому загострений кінець складається щонайменше з двох виступів. UA 107721 U (54) ГОСТРИЙ ЦВЯХ UA 107721 U UA 107721 U 5 10 15 20 25 30 35 Корисна модель належить до області машинобудування, а саме до кріпильних елементів, які призначені для складання будівельних, переважно дерев'яних виробів. Відомий пристрій "Цвях" (див. пат. США № 2819641, кл. 85-21 А. С. № 684175, МПК F16B 15/06), що містить голівку, стержень, загострений кінець із поперечними пазами на бічній поверхні стержня. При цьому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомо кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів (див. пат. РФ МПК F16B 15/06, № 2117191), який містить головку, стержень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріплену на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомий пристрій "Шипуватий цвях" (див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009), який містить головку, стержень, загострений кінець і виступи, виконані у вигляді загострених зубців на стержні цвяха, вістря яких спрямовані від загостреного кінця до головки. Недоліком даного пристрою є недостатня міцність та надійність з'єднання, що скріплюють вироби у процесі їх експлуатації при зміні за силою та напрямом зовнішніх силових впливів. Відомий "Шипуватий цвях" (Патент Рос. Фед. № 2553014 F16В 15/06), який є найбільш близьким аналогом розробленої корисної моделі, цвях шипуватий, що містить головку, стержень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця і зворотні шипи, які спрямовані від шапки, розташовані на одній третій частини довжини стержня. Недоліком є недостатня міцність цвяха та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі поставлена задача підвищення міцності з'єднання скріплювальних елементів. Задача, яка поставлена в корисну модель, вирішується за рахунок того, що гострий цвях, що містить головку, стержень, загострений кінець, відповідно до корисної моделі, складається щонайменше з двох загострених виступів. Приклад реалізації корисної моделі пояснюється фіг. 1. Пристрій складається з головки 1 із закріпленим на ній стержнем 2 з загостреним кінцем 3 та виступів 4. За рахунок розкриття загострених виступів в різні сторони (фіг. 3), з'єднання між деталями стає нерухомим, що підвищує міцність виробу. Перед вбиванням (фіг. 3) потрібно підготувати отвір свердлінням (фіг. 2). Використання запропонованої корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гострий цвях, що містить головку, стержень, загострений кінець, який відрізняється тим, що загострений кінець складається щонайменше з двох виступів. 1 UA 107721 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
