Шипувато-кільцевий цвях

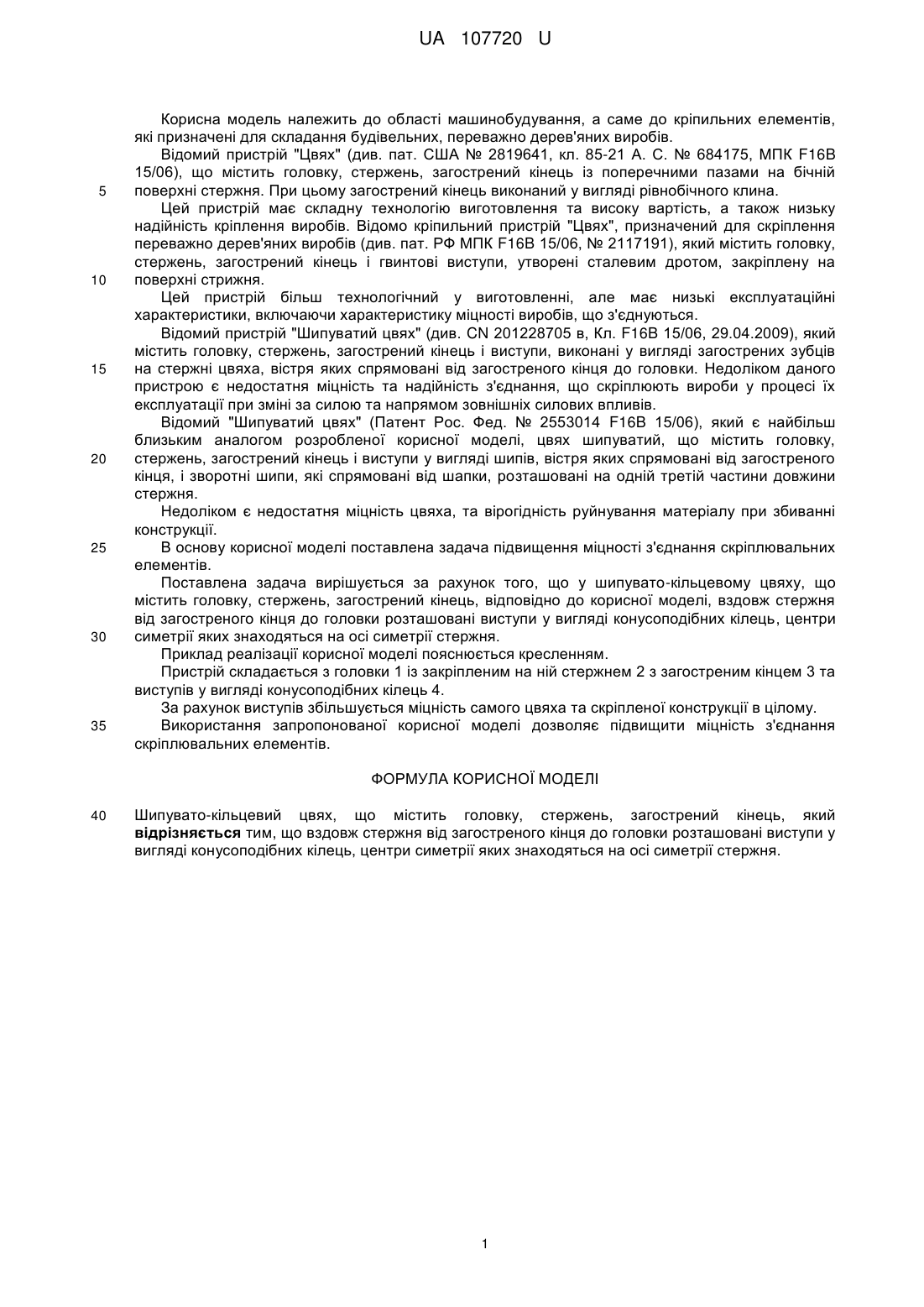

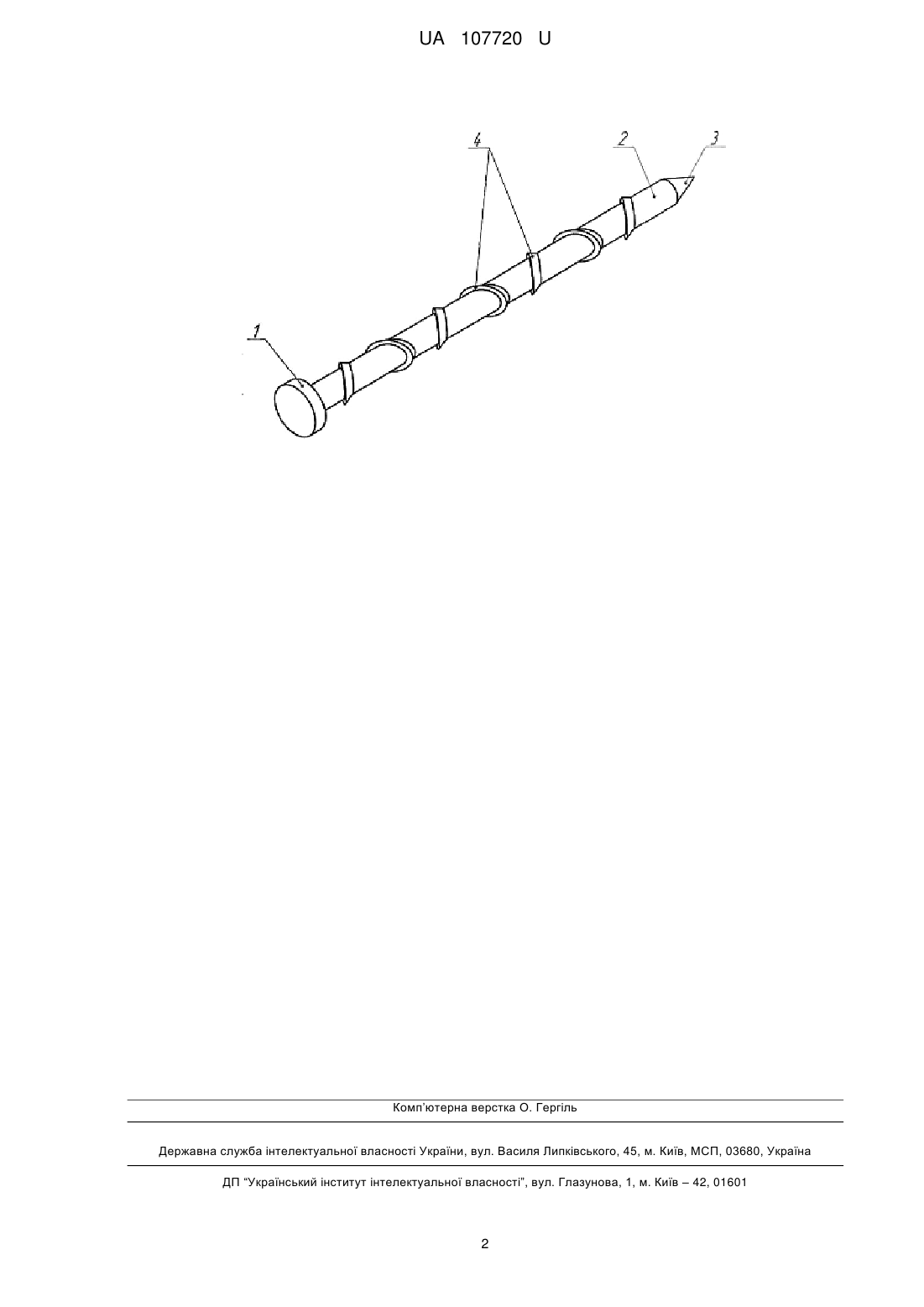

Реферат: Шипувато-кільцевий цвях, що містить головку, стержень, загострений кінець, причому вздовж стержня від загостреного кінця до головки розташовані виступи у вигляді конусоподібних кілець, центри симетрії яких знаходяться на осі симетрії стержня. UA 107720 U (54) ШИПУВАТО-КІЛЬЦЕВИЙ ЦВЯХ UA 107720 U UA 107720 U 5 10 15 20 25 30 35 Корисна модель належить до області машинобудування, а саме до кріпильних елементів, які призначені для складання будівельних, переважно дерев'яних виробів. Відомий пристрій "Цвях" (див. пат. США № 2819641, кл. 85-21 А. С. № 684175, МПК F16B 15/06), що містить головку, стержень, загострений кінець із поперечними пазами на бічній поверхні стержня. При цьому загострений кінець виконаний у вигляді рівнобічного клина. Цей пристрій має складну технологію виготовлення та високу вартість, а також низьку надійність кріплення виробів. Відомо кріпильний пристрій "Цвях", призначений для скріплення переважно дерев'яних виробів (див. пат. РФ МПК F16B 15/06, № 2117191), який містить головку, стержень, загострений кінець і гвинтові виступи, утворені сталевим дротом, закріплену на поверхні стрижня. Цей пристрій більш технологічний у виготовленні, але має низькі експлуатаційні характеристики, включаючи характеристику міцності виробів, що з'єднуються. Відомий пристрій "Шипуватий цвях" (див. CN 201228705 в, Кл. F16B 15/06, 29.04.2009), який містить головку, стержень, загострений кінець і виступи, виконані у вигляді загострених зубців на стержні цвяха, вістря яких спрямовані від загостреного кінця до головки. Недоліком даного пристрою є недостатня міцність та надійність з'єднання, що скріплюють вироби у процесі їх експлуатації при зміні за силою та напрямом зовнішніх силових впливів. Відомий "Шипуватий цвях" (Патент Рос. Фед. № 2553014 F16B 15/06), який є найбільш близьким аналогом розробленої корисної моделі, цвях шипуватий, що містить головку, стержень, загострений кінець і виступи у вигляді шипів, вістря яких спрямовані від загостреного кінця, і зворотні шипи, які спрямовані від шапки, розташовані на одній третій частини довжини стержня. Недоліком є недостатня міцність цвяха, та вірогідність руйнування матеріалу при збиванні конструкції. В основу корисної моделі поставлена задача підвищення міцності з'єднання скріплювальних елементів. Поставлена задача вирішується за рахунок того, що у шипувато-кільцевому цвяху, що містить головку, стержень, загострений кінець, відповідно до корисної моделі, вздовж стержня від загостреного кінця до головки розташовані виступи у вигляді конусоподібних кілець, центри симетрії яких знаходяться на осі симетрії стержня. Приклад реалізації корисної моделі пояснюється кресленням. Пристрій складається з головки 1 із закріпленим на ній стержнем 2 з загостреним кінцем 3 та виступів у вигляді конусоподібних кілець 4. За рахунок виступів збільшується міцність самого цвяха та скріпленої конструкції в цілому. Використання запропонованої корисної моделі дозволяє підвищити міцність з'єднання скріплювальних елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Шипувато-кільцевий цвях, що містить головку, стержень, загострений кінець, який відрізняється тим, що вздовж стержня від загостреного кінця до головки розташовані виступи у вигляді конусоподібних кілець, центри симетрії яких знаходяться на осі симетрії стержня. 1 UA 107720 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
