Активний скальповий електрод для електроенцефалографії собак

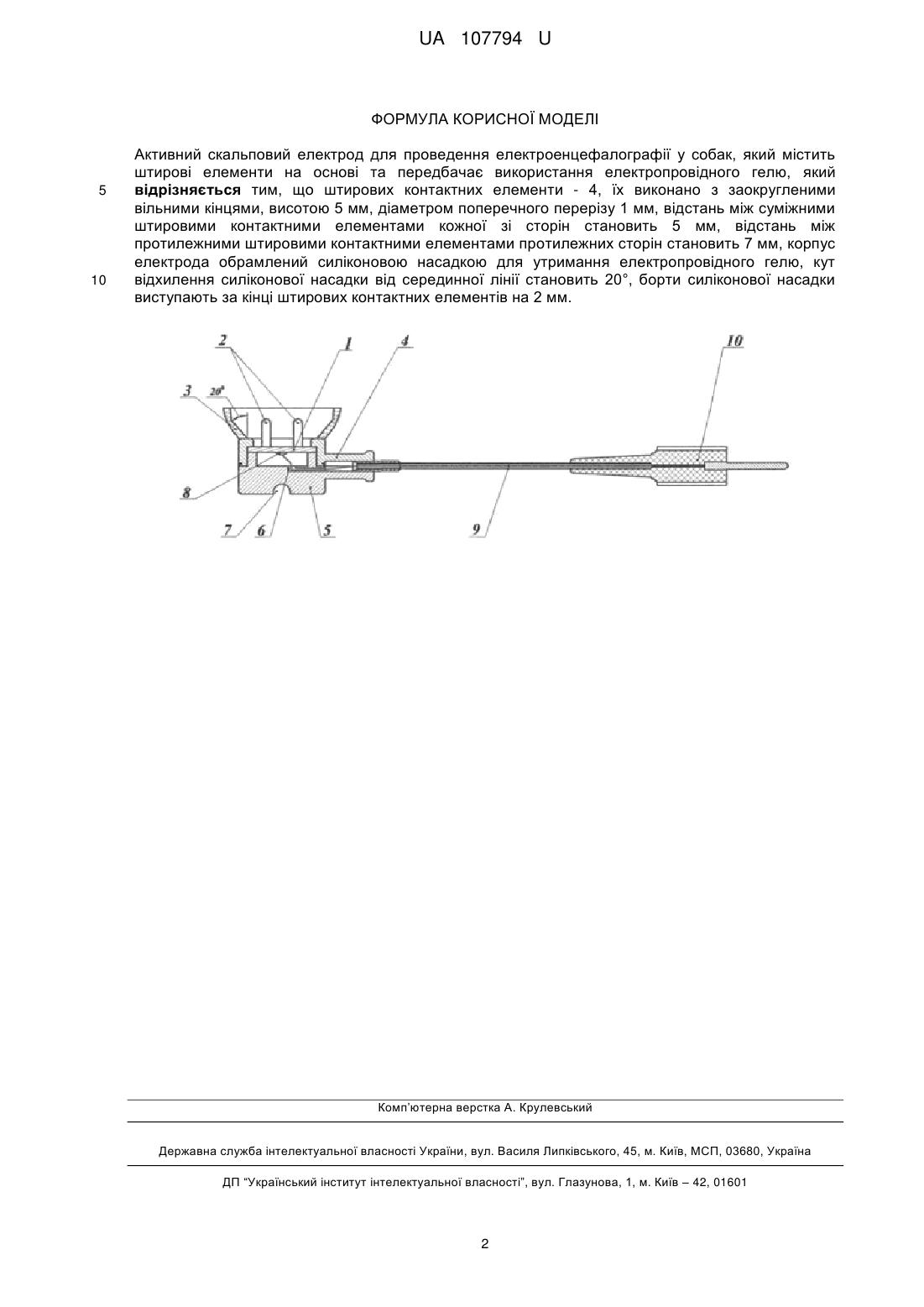

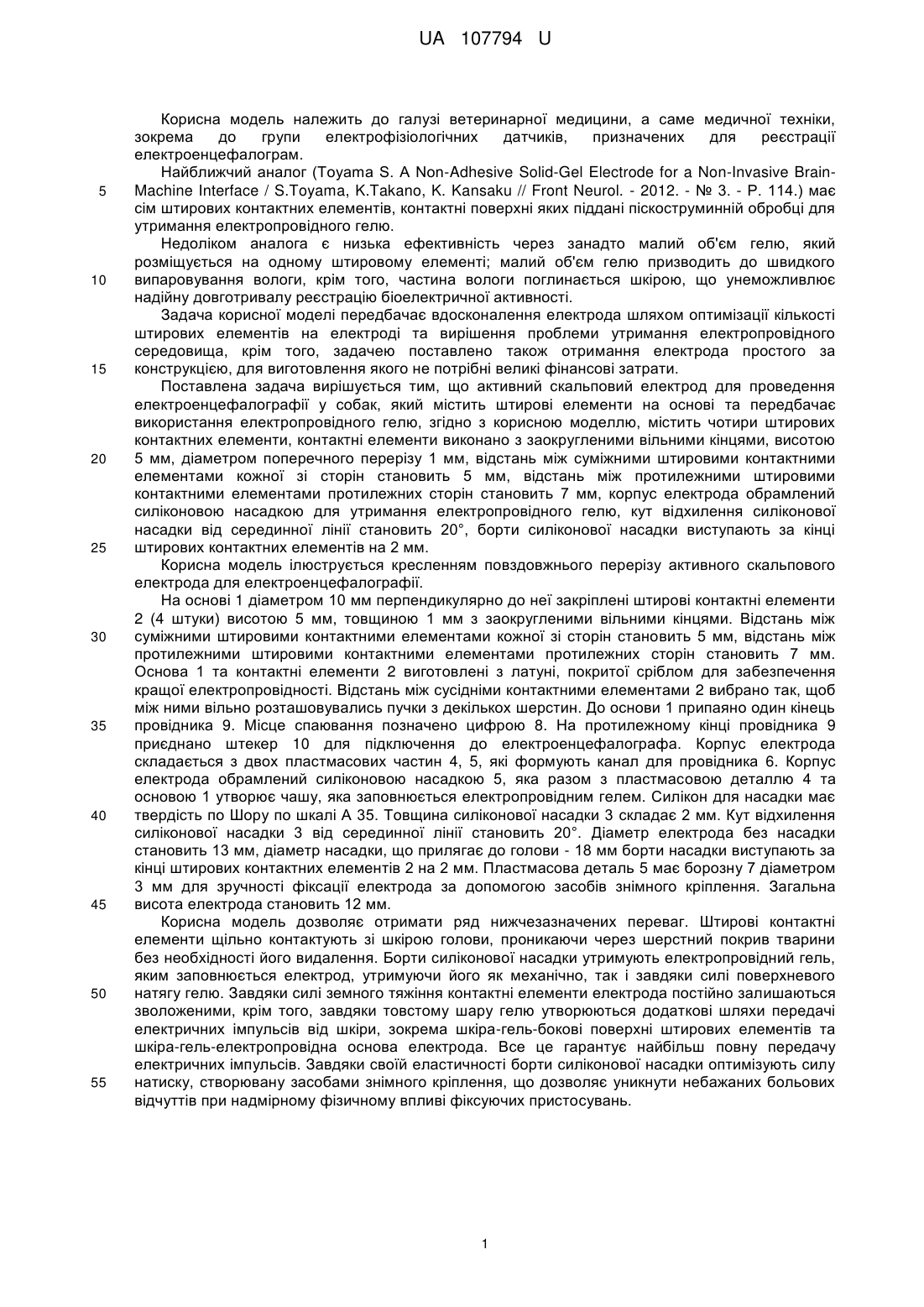

Реферат: Активний скальповий електрод для проведення електроенцефалографії у собак містить штирові елементи на основі та передбачає використання електропровідного гелю. При цьому штирових контактних елементи - 4, їх виконано з заокругленими вільними кінцями, висотою 5 мм, діаметром поперечного перерізу 1 мм. Відстань між суміжними штировими контактними елементами кожної зі сторін становить 5 мм, відстань між протилежними штировими контактними елементами протилежних сторін становить 7 мм. Корпус електрода обрамлений силіконовою насадкою для утримання електропровідного гелю, кут відхилення силіконової насадки від серединної лінії становить 20°, борти силіконової насадки виступають за кінці штирових контактних елементів на 2 мм. UA 107794 U (54) АКТИВНИЙ СКАЛЬПОВИЙ ЕЛЕКТРОД ДЛЯ ЕЛЕКТРОЕНЦЕФАЛОГРАФІЇ СОБАК UA 107794 U UA 107794 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі ветеринарної медицини, а саме медичної техніки, зокрема до групи електрофізіологічних датчиків, призначених для реєстрації електроенцефалограм. Найближчий аналог (Toyama S. A Non-Adhesive Solid-Gel Electrode for a Non-Invasive BrainMachine Interface / S.Toyama, K.Takano, K. Kansaku // Front Neurol. - 2012. - № 3. - P. 114.) має сім штирових контактних елементів, контактні поверхні яких піддані піскоструминній обробці для утримання електропровідного гелю. Недоліком аналога є низька ефективність через занадто малий об'єм гелю, який розміщується на одному штировому елементі; малий об'єм гелю призводить до швидкого випаровування вологи, крім того, частина вологи поглинається шкірою, що унеможливлює надійну довготривалу реєстрацію біоелектричної активності. Задача корисної моделі передбачає вдосконалення електрода шляхом оптимізації кількості штирових елементів на електроді та вирішення проблеми утримання електропровідного середовища, крім того, задачею поставлено також отримання електрода простого за конструкцією, для виготовлення якого не потрібні великі фінансові затрати. Поставлена задача вирішується тим, що активний скальповий електрод для проведення електроенцефалографії у собак, який містить штирові елементи на основі та передбачає використання електропровідного гелю, згідно з корисною моделлю, містить чотири штирових контактних елементи, контактні елементи виконано з заокругленими вільними кінцями, висотою 5 мм, діаметром поперечного перерізу 1 мм, відстань між суміжними штировими контактними елементами кожної зі сторін становить 5 мм, відстань між протилежними штировими контактними елементами протилежних сторін становить 7 мм, корпус електрода обрамлений силіконовою насадкою для утримання електропровідного гелю, кут відхилення силіконової насадки від серединної лінії становить 20°, борти силіконової насадки виступають за кінці штирових контактних елементів на 2 мм. Корисна модель ілюструється кресленням повздовжнього перерізу активного скальпового електрода для електроенцефалографії. На основі 1 діаметром 10 мм перпендикулярно до неї закріплені штирові контактні елементи 2 (4 штуки) висотою 5 мм, товщиною 1 мм з заокругленими вільними кінцями. Відстань між суміжними штировими контактними елементами кожної зі сторін становить 5 мм, відстань між протилежними штировими контактними елементами протилежних сторін становить 7 мм. Основа 1 та контактні елементи 2 виготовлені з латуні, покритої сріблом для забезпечення кращої електропровідності. Відстань між сусідніми контактними елементами 2 вибрано так, щоб між ними вільно розташовувались пучки з декількох шерстин. До основи 1 припаяно один кінець провідника 9. Місце спаювання позначено цифрою 8. На протилежному кінці провідника 9 приєднано штекер 10 для підключення до електроенцефалографа. Корпус електрода складається з двох пластмасових частин 4, 5, які формують канал для провідника 6. Корпус електрода обрамлений силіконовою насадкою 5, яка разом з пластмасовою деталлю 4 та основою 1 утворює чашу, яка заповнюється електропровідним гелем. Силікон для насадки має твердість по Шору по шкалі А 35. Товщина силіконової насадки 3 складає 2 мм. Кут відхилення силіконової насадки 3 від серединної лінії становить 20°. Діаметр електрода без насадки становить 13 мм, діаметр насадки, що прилягає до голови - 18 мм борти насадки виступають за кінці штирових контактних елементів 2 на 2 мм. Пластмасова деталь 5 має борозну 7 діаметром 3 мм для зручності фіксації електрода за допомогою засобів знімного кріплення. Загальна висота електрода становить 12 мм. Корисна модель дозволяє отримати ряд нижчезазначених переваг. Штирові контактні елементи щільно контактують зі шкірою голови, проникаючи через шерстний покрив тварини без необхідності його видалення. Борти силіконової насадки утримують електропровідний гель, яким заповнюється електрод, утримуючи його як механічно, так і завдяки силі поверхневого натягу гелю. Завдяки силі земного тяжіння контактні елементи електрода постійно залишаються зволоженими, крім того, завдяки товстому шару гелю утворюються додаткові шляхи передачі електричних імпульсів від шкіри, зокрема шкіра-гель-бокові поверхні штирових елементів та шкіра-гель-електропровідна основа електрода. Все це гарантує найбільш повну передачу електричних імпульсів. Завдяки своїй еластичності борти силіконової насадки оптимізують силу натиску, створювану засобами знімного кріплення, що дозволяє уникнути небажаних больових відчуттів при надмірному фізичному впливі фіксуючих пристосувань. 1 UA 107794 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Активний скальповий електрод для проведення електроенцефалографії у собак, який містить штирові елементи на основі та передбачає використання електропровідного гелю, який відрізняється тим, що штирових контактних елементи - 4, їх виконано з заокругленими вільними кінцями, висотою 5 мм, діаметром поперечного перерізу 1 мм, відстань між суміжними штировими контактними елементами кожної зі сторін становить 5 мм, відстань між протилежними штировими контактними елементами протилежних сторін становить 7 мм, корпус електрода обрамлений силіконовою насадкою для утримання електропровідного гелю, кут відхилення силіконової насадки від серединної лінії становить 20°, борти силіконової насадки виступають за кінці штирових контактних елементів на 2 мм. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
