Елемент для захисту поверхні
Формула / Реферат

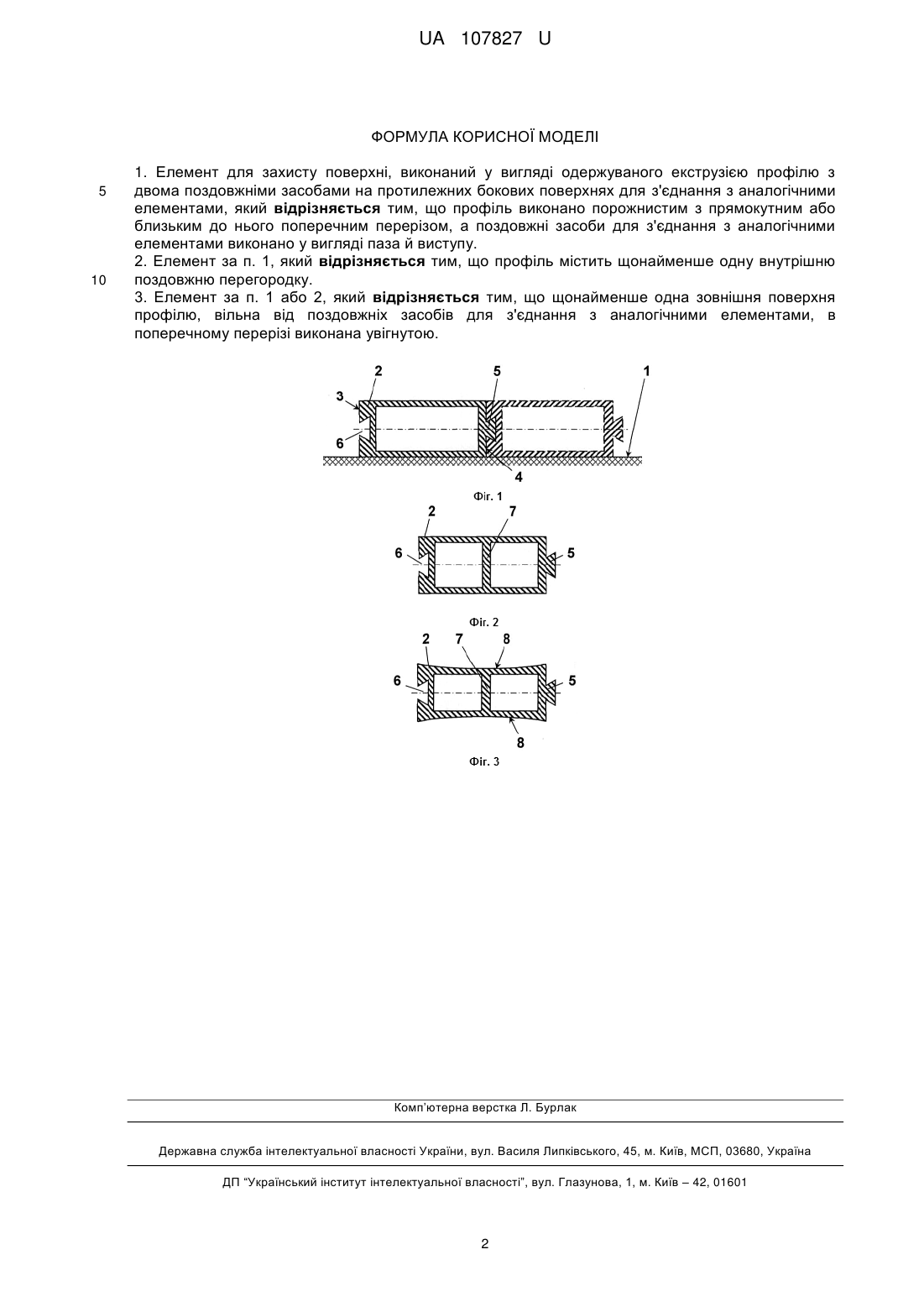

1. Елемент для захисту поверхні, виконаний у вигляді одержуваного екструзією профілю з двома поздовжніми засобами на протилежних бокових поверхнях для з'єднання з аналогічними елементами, який відрізняється тим, що профіль виконано порожнистим з прямокутним або близьким до нього поперечним перерізом, а поздовжні засоби для з'єднання з аналогічними елементами виконано у вигляді паза й виступу.
2. Елемент за п. 1, який відрізняється тим, що профіль містить щонайменше одну внутрішню поздовжню перегородку.
3. Елемент за п. 1 або 2, який відрізняється тим, що щонайменше одна зовнішня поверхня профілю, вільна від поздовжніх засобів для з'єднання з аналогічними елементами, в поперечному перерізі виконана увігнутою.
Текст

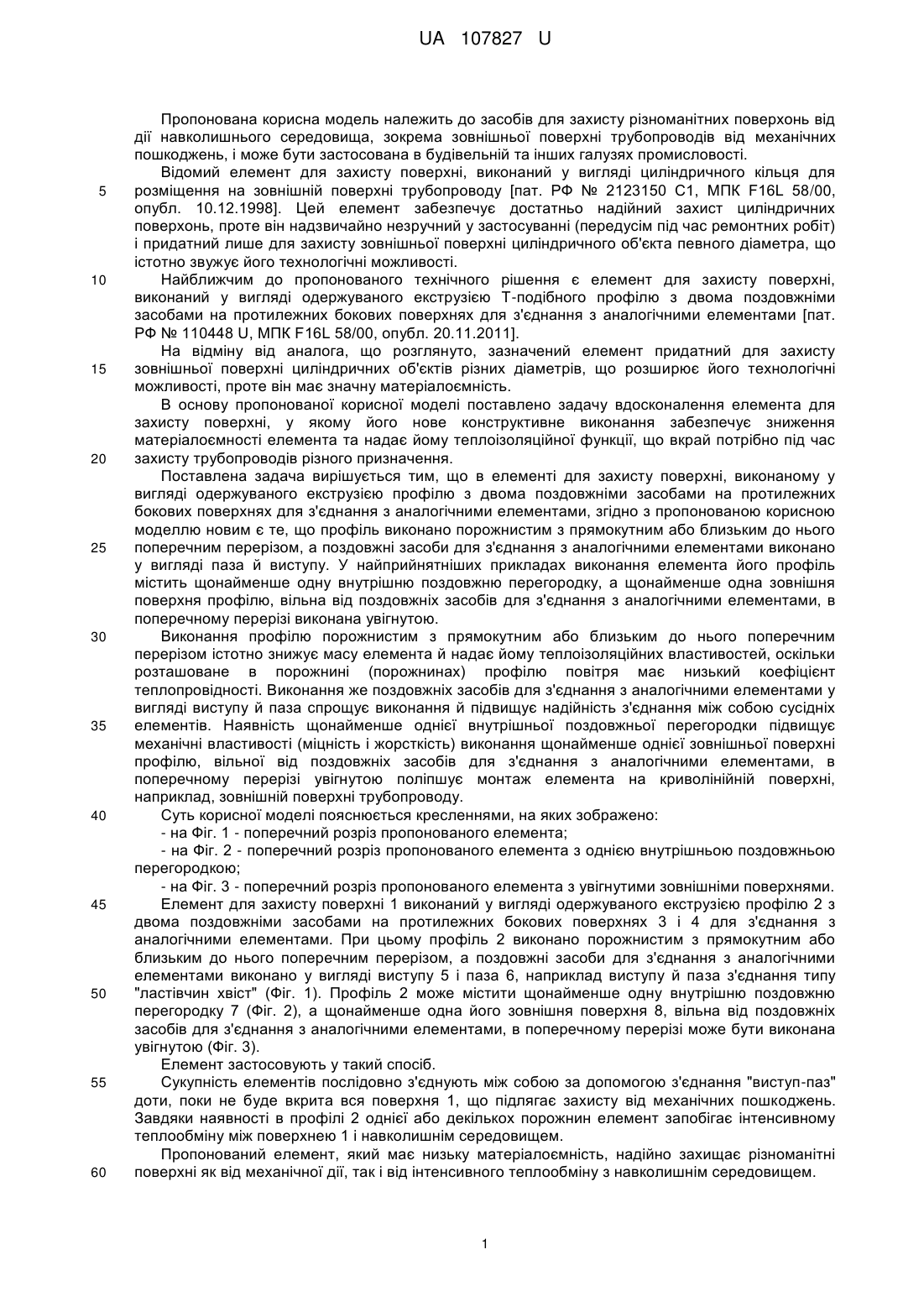

Реферат: UA 107827 U UA 107827 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до засобів для захисту різноманітних поверхонь від дії навколишнього середовища, зокрема зовнішньої поверхні трубопроводів від механічних пошкоджень, і може бути застосована в будівельній та інших галузях промисловості. Відомий елемент для захисту поверхні, виконаний у вигляді циліндричного кільця для розміщення на зовнішній поверхні трубопроводу [пат. РФ № 2123150 С1, МПК F16L 58/00, опубл. 10.12.1998]. Цей елемент забезпечує достатньо надійний захист циліндричних поверхонь, проте він надзвичайно незручний у застосуванні (передусім під час ремонтних робіт) і придатний лише для захисту зовнішньої поверхні циліндричного об'єкта певного діаметра, що істотно звужує його технологічні можливості. Найближчим до пропонованого технічного рішення є елемент для захисту поверхні, виконаний у вигляді одержуваного екструзією Т-подібного профілю з двома поздовжніми засобами на протилежних бокових поверхнях для з'єднання з аналогічними елементами [пат. РФ № 110448 U, МПК F16L 58/00, опубл. 20.11.2011]. На відміну від аналога, що розглянуто, зазначений елемент придатний для захисту зовнішньої поверхні циліндричних об'єктів різних діаметрів, що розширює його технологічні можливості, проте він має значну матеріалоємність. В основу пропонованої корисної моделі поставлено задачу вдосконалення елемента для захисту поверхні, у якому його нове конструктивне виконання забезпечує зниження матеріалоємності елемента та надає йому теплоізоляційної функції, що вкрай потрібно під час захисту трубопроводів різного призначення. Поставлена задача вирішується тим, що в елементі для захисту поверхні, виконаному у вигляді одержуваного екструзією профілю з двома поздовжніми засобами на протилежних бокових поверхнях для з'єднання з аналогічними елементами, згідно з пропонованою корисною моделлю новим є те, що профіль виконано порожнистим з прямокутним або близьким до нього поперечним перерізом, а поздовжні засоби для з'єднання з аналогічними елементами виконано у вигляді паза й виступу. У найприйнятніших прикладах виконання елемента його профіль містить щонайменше одну внутрішню поздовжню перегородку, а щонайменше одна зовнішня поверхня профілю, вільна від поздовжніх засобів для з'єднання з аналогічними елементами, в поперечному перерізі виконана увігнутою. Виконання профілю порожнистим з прямокутним або близьким до нього поперечним перерізом істотно знижує масу елемента й надає йому теплоізоляційних властивостей, оскільки розташоване в порожнині (порожнинах) профілю повітря має низький коефіцієнт теплопровідності. Виконання же поздовжніх засобів для з'єднання з аналогічними елементами у вигляді виступу й паза спрощує виконання й підвищує надійність з'єднання між собою сусідніх елементів. Наявність щонайменше однієї внутрішньої поздовжньої перегородки підвищує механічні властивості (міцність і жорсткість) виконання щонайменше однієї зовнішньої поверхні профілю, вільної від поздовжніх засобів для з'єднання з аналогічними елементами, в поперечному перерізі увігнутою поліпшує монтаж елемента на криволінійній поверхні, наприклад, зовнішній поверхні трубопроводу. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на Фіг. 1 - поперечний розріз пропонованого елемента; - на Фіг. 2 - поперечний розріз пропонованого елемента з однією внутрішньою поздовжньою перегородкою; - на Фіг. 3 - поперечний розріз пропонованого елемента з увігнутими зовнішніми поверхнями. Елемент для захисту поверхні 1 виконаний у вигляді одержуваного екструзією профілю 2 з двома поздовжніми засобами на протилежних бокових поверхнях 3 і 4 для з'єднання з аналогічними елементами. При цьому профіль 2 виконано порожнистим з прямокутним або близьким до нього поперечним перерізом, а поздовжні засоби для з'єднання з аналогічними елементами виконано у вигляді виступу 5 і паза 6, наприклад виступу й паза з'єднання типу "ластівчин хвіст" (Фіг. 1). Профіль 2 може містити щонайменше одну внутрішню поздовжню перегородку 7 (Фіг. 2), а щонайменше одна його зовнішня поверхня 8, вільна від поздовжніх засобів для з'єднання з аналогічними елементами, в поперечному перерізі може бути виконана увігнутою (Фіг. 3). Елемент застосовують у такий спосіб. Сукупність елементів послідовно з'єднують між собою за допомогою з'єднання "виступ-паз" доти, поки не буде вкрита вся поверхня 1, що підлягає захисту від механічних пошкоджень. Завдяки наявності в профілі 2 однієї або декількох порожнин елемент запобігає інтенсивному теплообміну між поверхнею 1 і навколишнім середовищем. Пропонований елемент, який має низьку матеріалоємність, надійно захищає різноманітні поверхні як від механічної дії, так і від інтенсивного теплообміну з навколишнім середовищем. 1 UA 107827 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Елемент для захисту поверхні, виконаний у вигляді одержуваного екструзією профілю з двома поздовжніми засобами на протилежних бокових поверхнях для з'єднання з аналогічними елементами, який відрізняється тим, що профіль виконано порожнистим з прямокутним або близьким до нього поперечним перерізом, а поздовжні засоби для з'єднання з аналогічними елементами виконано у вигляді паза й виступу. 2. Елемент за п. 1, який відрізняється тим, що профіль містить щонайменше одну внутрішню поздовжню перегородку. 3. Елемент за п. 1 або 2, який відрізняється тим, що щонайменше одна зовнішня поверхня профілю, вільна від поздовжніх засобів для з'єднання з аналогічними елементами, в поперечному перерізі виконана увігнутою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
