Спосіб профілювання довгомірних гвинтоподібних труб

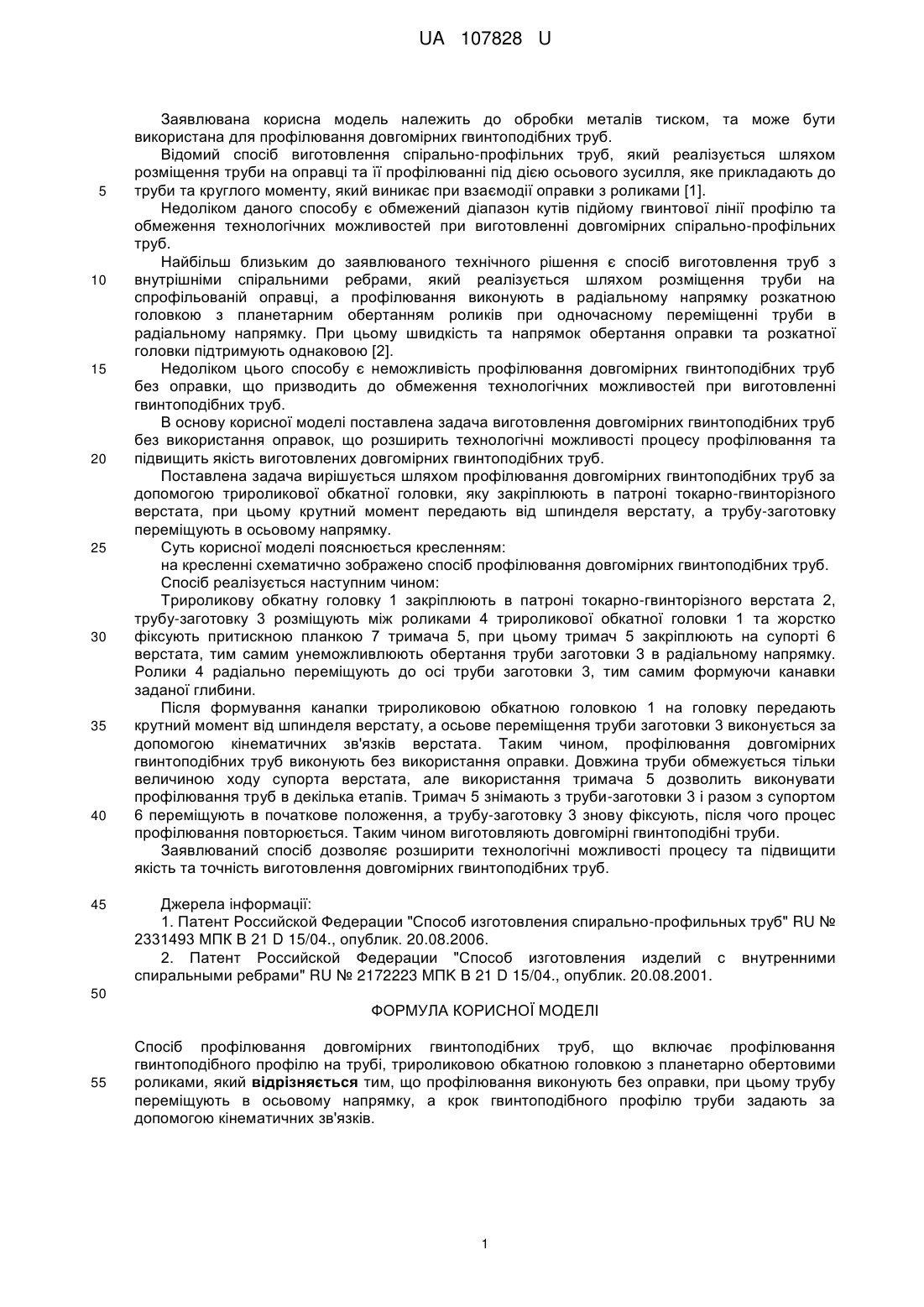

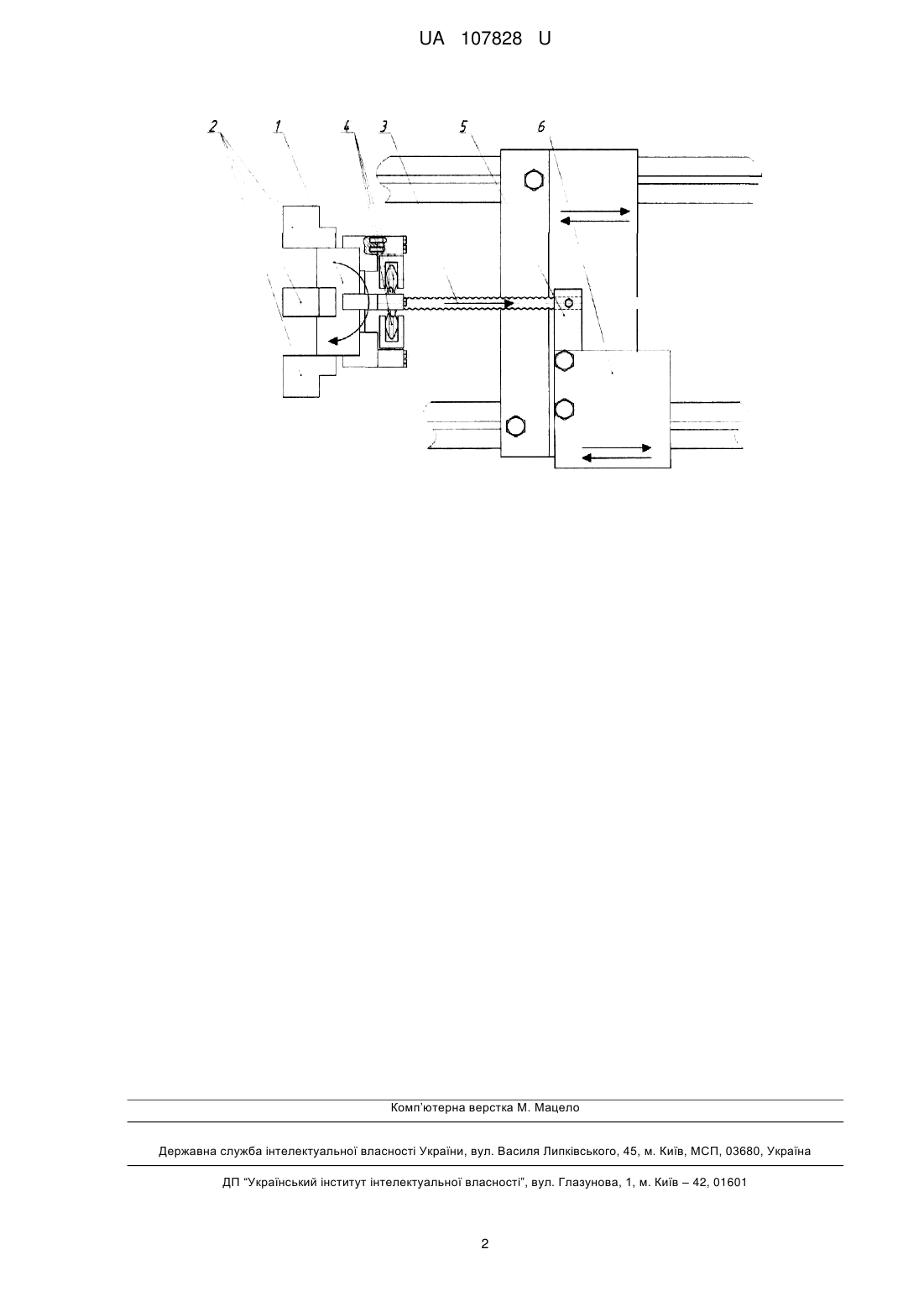

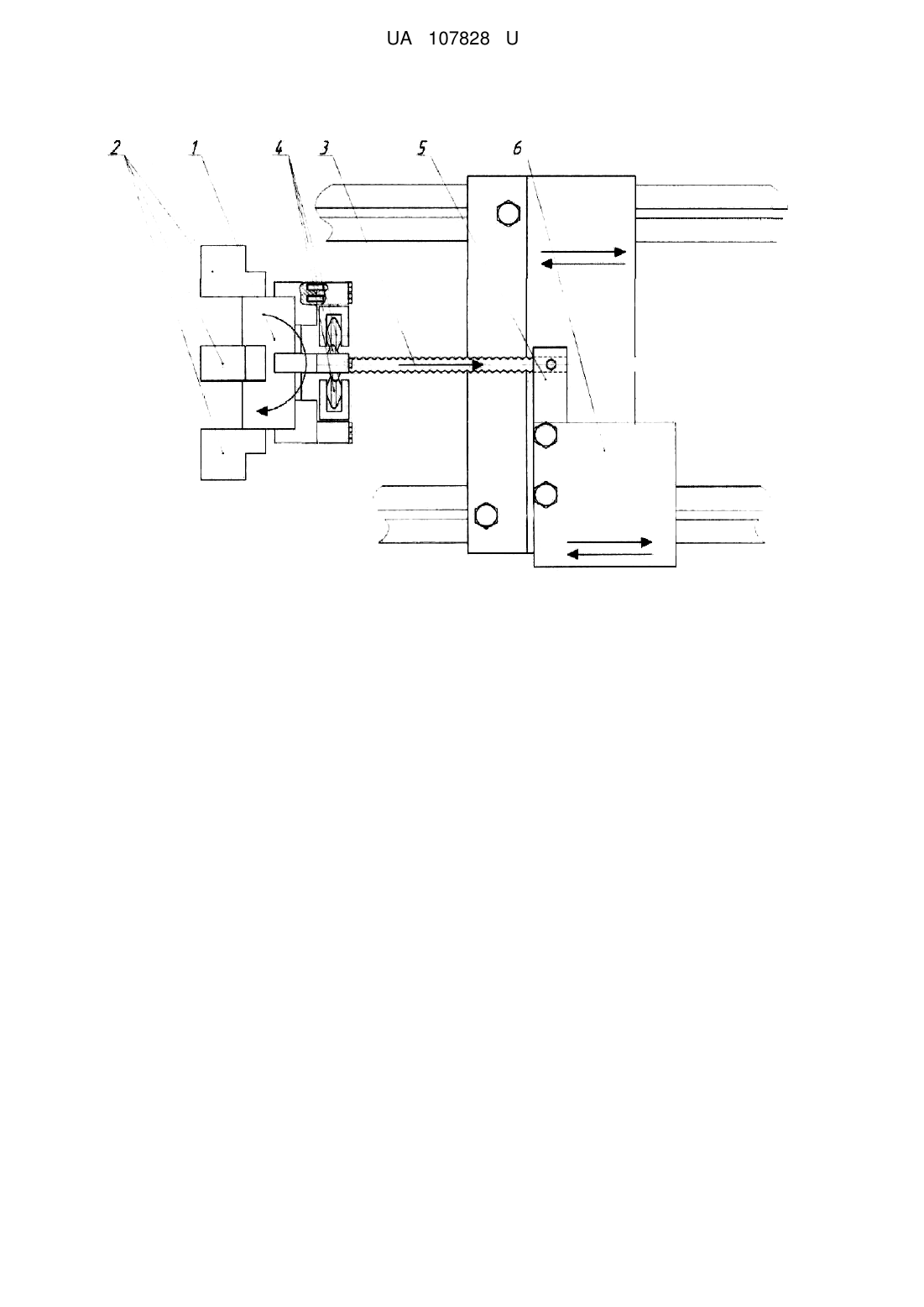

Реферат: Спосіб профілювання довгомірних гвинтоподібних труб включає профілювання гвинтоподібного профілю на трубі, трироликовою обкатною головкою з планетарно обертовими роликами. Профілювання виконують без оправки, при цьому трубу переміщують в осьовому напрямку, а крок гвинтоподібного профілю труби задають за допомогою кінематичних зв'язків. UA 107828 U (54) СПОСІБ ПРОФІЛЮВАННЯ ДОВГОМІРНИХ ГВИНТОПОДІБНИХ ТРУБ UA 107828 U UA 107828 U 5 10 15 20 25 30 35 40 45 Заявлювана корисна модель належить до обробки металів тиском, та може бути використана для профілювання довгомірних гвинтоподібних труб. Відомий спосіб виготовлення спірально-профільних труб, який реалізується шляхом розміщення труби на оправці та її профілюванні під дією осьового зусилля, яке прикладають до труби та круглого моменту, який виникає при взаємодії оправки з роликами [1]. Недоліком даного способу є обмежений діапазон кутів підйому гвинтової лінії профілю та обмеження технологічних можливостей при виготовленні довгомірних спірально-профільних труб. Найбільш близьким до заявлюваного технічного рішення є спосіб виготовлення труб з внутрішніми спіральними ребрами, який реалізується шляхом розміщення труби на спрофільованій оправці, а профілювання виконують в радіальному напрямку розкатною головкою з планетарним обертанням роликів при одночасному переміщенні труби в радіальному напрямку. При цьому швидкість та напрямок обертання оправки та розкатної головки підтримують однаковою [2]. Недоліком цього способу є неможливість профілювання довгомірних гвинтоподібних труб без оправки, що призводить до обмеження технологічних можливостей при виготовленні гвинтоподібних труб. В основу корисної моделі поставлена задача виготовлення довгомірних гвинтоподібних труб без використання оправок, що розширить технологічні можливості процесу профілювання та підвищить якість виготовлених довгомірних гвинтоподібних труб. Поставлена задача вирішується шляхом профілювання довгомірних гвинтоподібних труб за допомогою трироликової обкатної головки, яку закріплюють в патроні токарно-гвинторізного верстата, при цьому крутний момент передають від шпинделя верстату, а трубу-заготовку переміщують в осьовому напрямку. Суть корисної моделі пояснюється кресленням: на кресленні схематично зображено спосіб профілювання довгомірних гвинтоподібних труб. Спосіб реалізується наступним чином: Трироликову обкатну головку 1 закріплюють в патроні токарно-гвинторізного верстата 2, трубу-заготовку 3 розміщують між роликами 4 трироликової обкатної головки 1 та жорстко фіксують притискною планкою 7 тримача 5, при цьому тримач 5 закріплюють на супорті 6 верстата, тим самим унеможливлюють обертання труби заготовки 3 в радіальному напрямку. Ролики 4 радіально переміщують до осі труби заготовки 3, тим самим формуючи канавки заданої глибини. Після формування канапки трироликовою обкатною головкою 1 на головку передають крутний момент від шпинделя верстату, а осьове переміщення труби заготовки 3 виконується за допомогою кінематичних зв'язків верстата. Таким чином, профілювання довгомірних гвинтоподібних труб виконують без використання оправки. Довжина труби обмежується тільки величиною ходу супорта верстата, але використання тримача 5 дозволить виконувати профілювання труб в декілька етапів. Тримач 5 знімають з труби-заготовки 3 і разом з супортом 6 переміщують в початкове положення, а трубу-заготовку 3 знову фіксують, після чого процес профілювання повторюється. Таким чином виготовляють довгомірні гвинтоподібні труби. Заявлюваний спосіб дозволяє розширити технологічні можливості процесу та підвищити якість та точність виготовлення довгомірних гвинтоподібних труб. Джерела інформації: 1. Патент Российской Федерации "Способ изготовления спирально-профильных труб" RU № 2331493 МПК В 21 D 15/04., опублик. 20.08.2006. 2. Патент Российской Федерации "Способ изготовления изделий с внутренними спиральными ребрами" RU № 2172223 MПK В 21 D 15/04., опублик. 20.08.2001. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб профілювання довгомірних гвинтоподібних труб, що включає профілювання гвинтоподібного профілю на трубі, трироликовою обкатною головкою з планетарно обертовими роликами, який відрізняється тим, що профілювання виконують без оправки, при цьому трубу переміщують в осьовому напрямку, а крок гвинтоподібного профілю труби задають за допомогою кінематичних зв'язків. 1 UA 107828 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
