Формула / Реферат

Робочий орган землерийної машини, що містить раму з установленими на ній приводним валом, тяговим ланцюгом з боковими і фронтальними зубцями та вигрібними лопатками, механізмом натягу ланцюгової передачі, верхніми і нижніми фрезами з приводами та кронштейнами кріплення укосоутворювачів, який відрізняється тим, що верхні і нижні фрези робочого органа обладнані двома рядами лопатей, розташованими на осях в паралельних площинах, причому лопаті першого ряду виконані з меншим радіусом кола обертання, ніж лопаті другого ряду, до того ж лопаті нижніх фрез в другому ряді виконані з поступовим збільшенням радіуса кола обертання, а на приводному валу робочого органа установлена пружинна муфта.

Текст

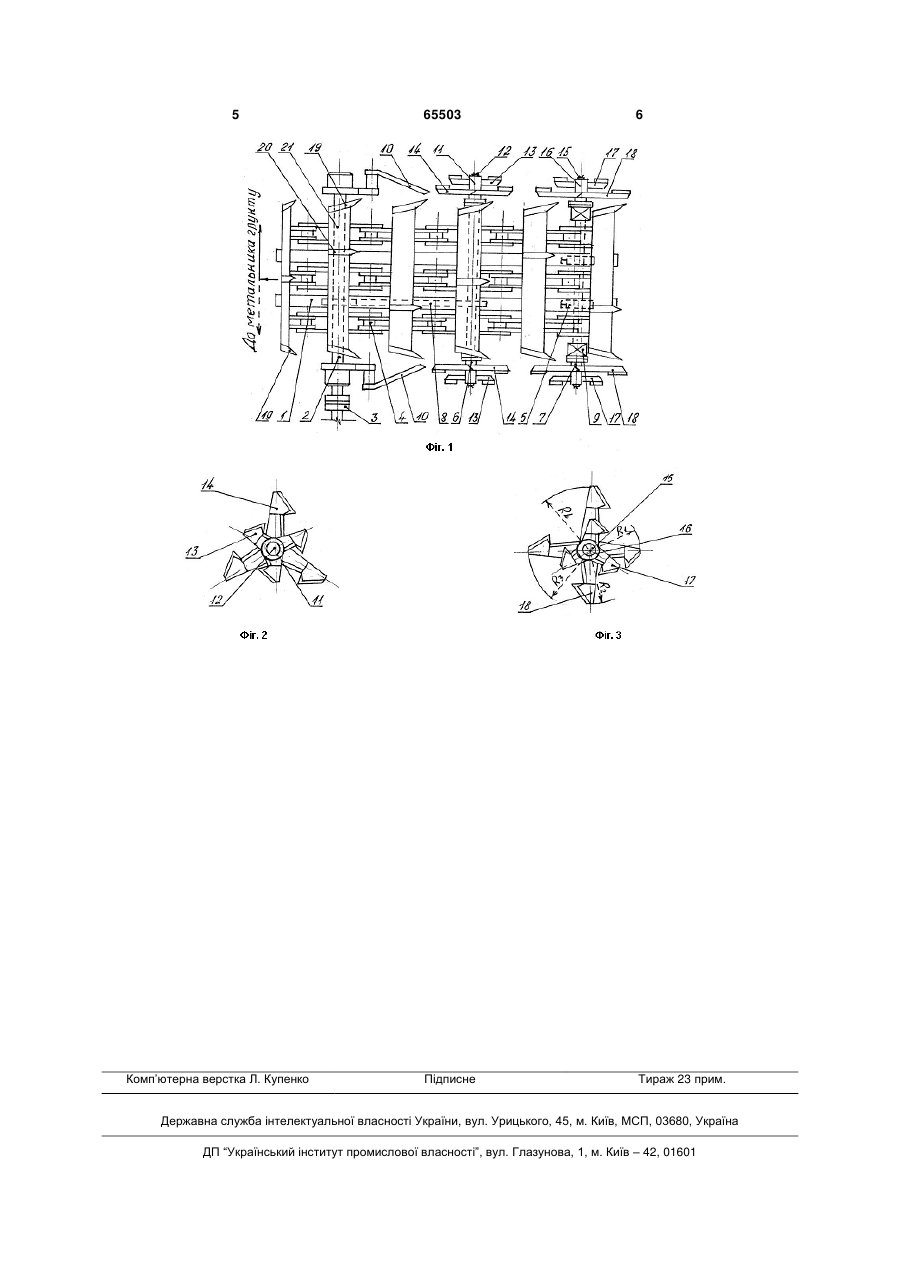

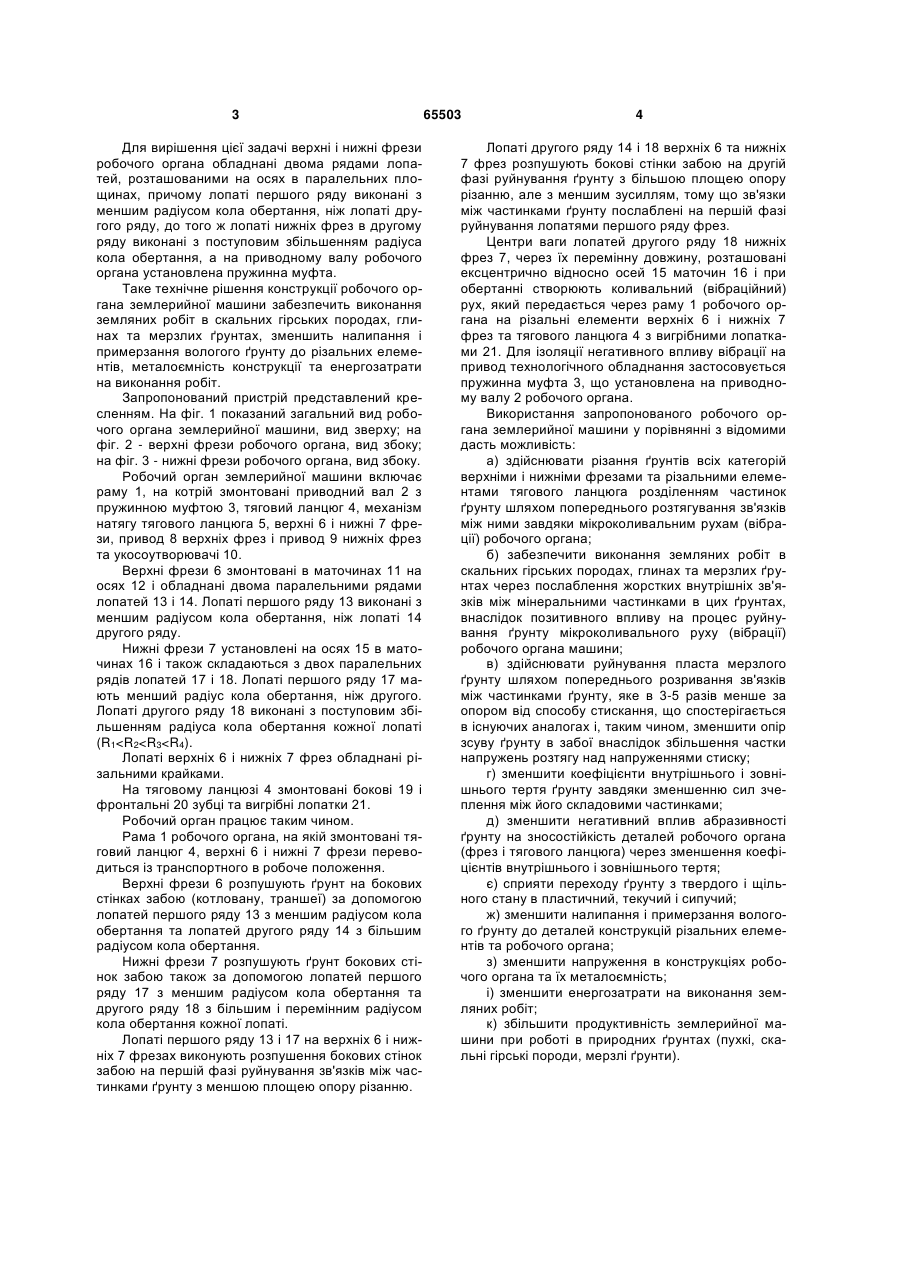

Робочий орган землерийної машини, що містить раму з установленими на ній приводним валом, тяговим ланцюгом з боковими і фронтальни 3 Для вирішення цієї задачі верхні і нижні фрези робочого органа обладнані двома рядами лопатей, розташованими на осях в паралельних площинах, причому лопаті першого ряду виконані з меншим радіусом кола обертання, ніж лопаті другого ряду, до того ж лопаті нижніх фрез в другому ряду виконані з поступовим збільшенням радіуса кола обертання, а на приводному валу робочого органа установлена пружинна муфта. Таке технічне рішення конструкції робочого органа землерийної машини забезпечить виконання земляних робіт в скальних гірських породах, глинах та мерзлих ґрунтах, зменшить налипання і примерзання вологого ґрунту до різальних елементів, металоємність конструкції та енергозатрати на виконання робіт. Запропонований пристрій представлений кресленням. На фіг. 1 показаний загальний вид робочого органа землерийної машини, вид зверху; на фіг. 2 - верхні фрези робочого органа, вид збоку; на фіг. 3 - нижні фрези робочого органа, вид збоку. Робочий орган землерийної машини включає раму 1, на котрій змонтовані приводний вал 2 з пружинною муфтою 3, тяговий ланцюг 4, механізм натягу тягового ланцюга 5, верхні 6 і нижні 7 фрези, привод 8 верхніх фрез і привод 9 нижніх фрез та укосоутворювачі 10. Верхні фрези 6 змонтовані в маточинах 11 на осях 12 і обладнані двома паралельними рядами лопатей 13 і 14. Лопаті першого ряду 13 виконані з меншим радіусом кола обертання, ніж лопаті 14 другого ряду. Нижні фрези 7 установлені на осях 15 в маточинах 16 і також складаються з двох паралельних рядів лопатей 17 і 18. Лопаті першого ряду 17 мають менший радіус кола обертання, ніж другого. Лопаті другого ряду 18 виконані з поступовим збільшенням радіуса кола обертання кожної лопаті (R1
