Зірочка

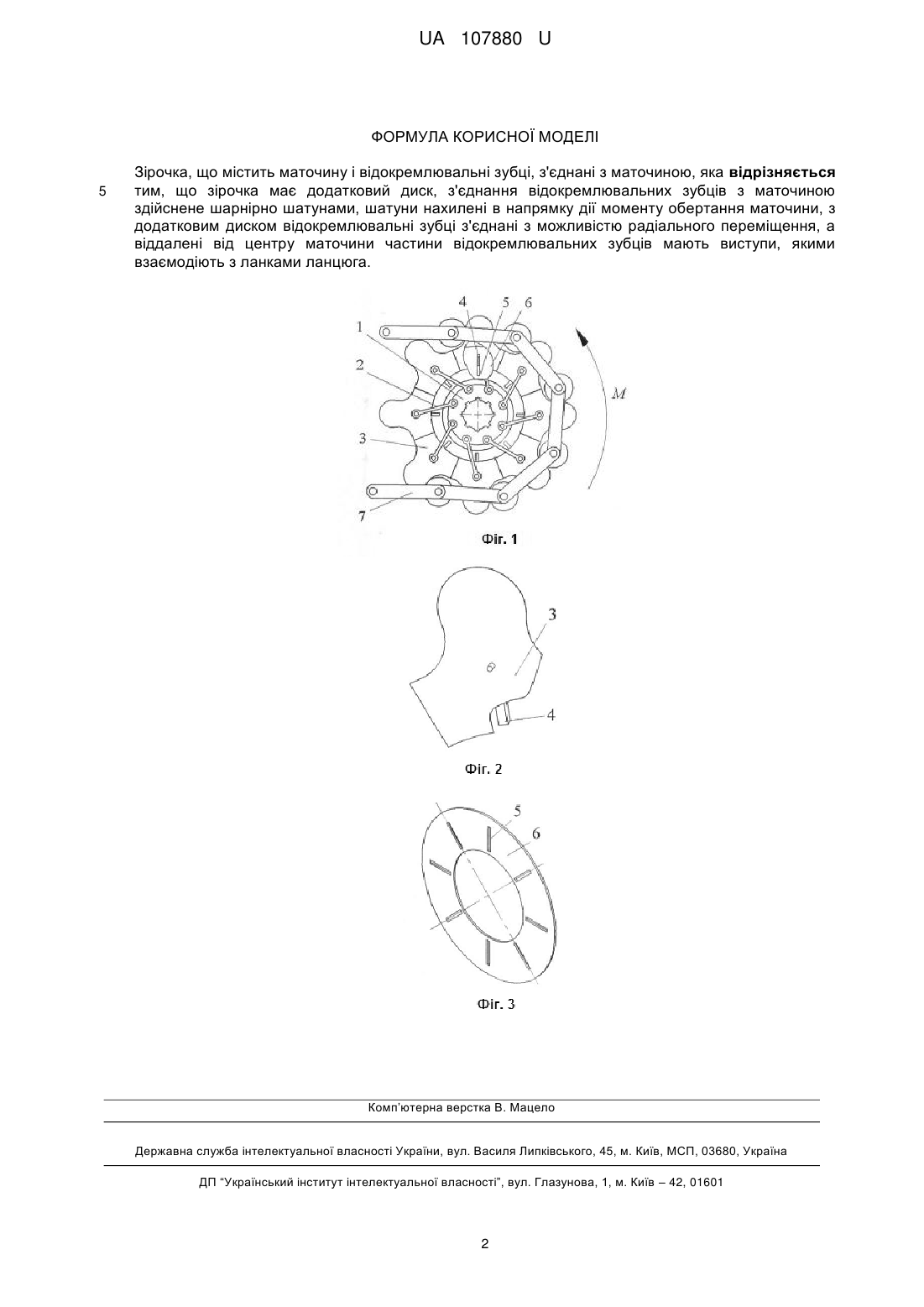

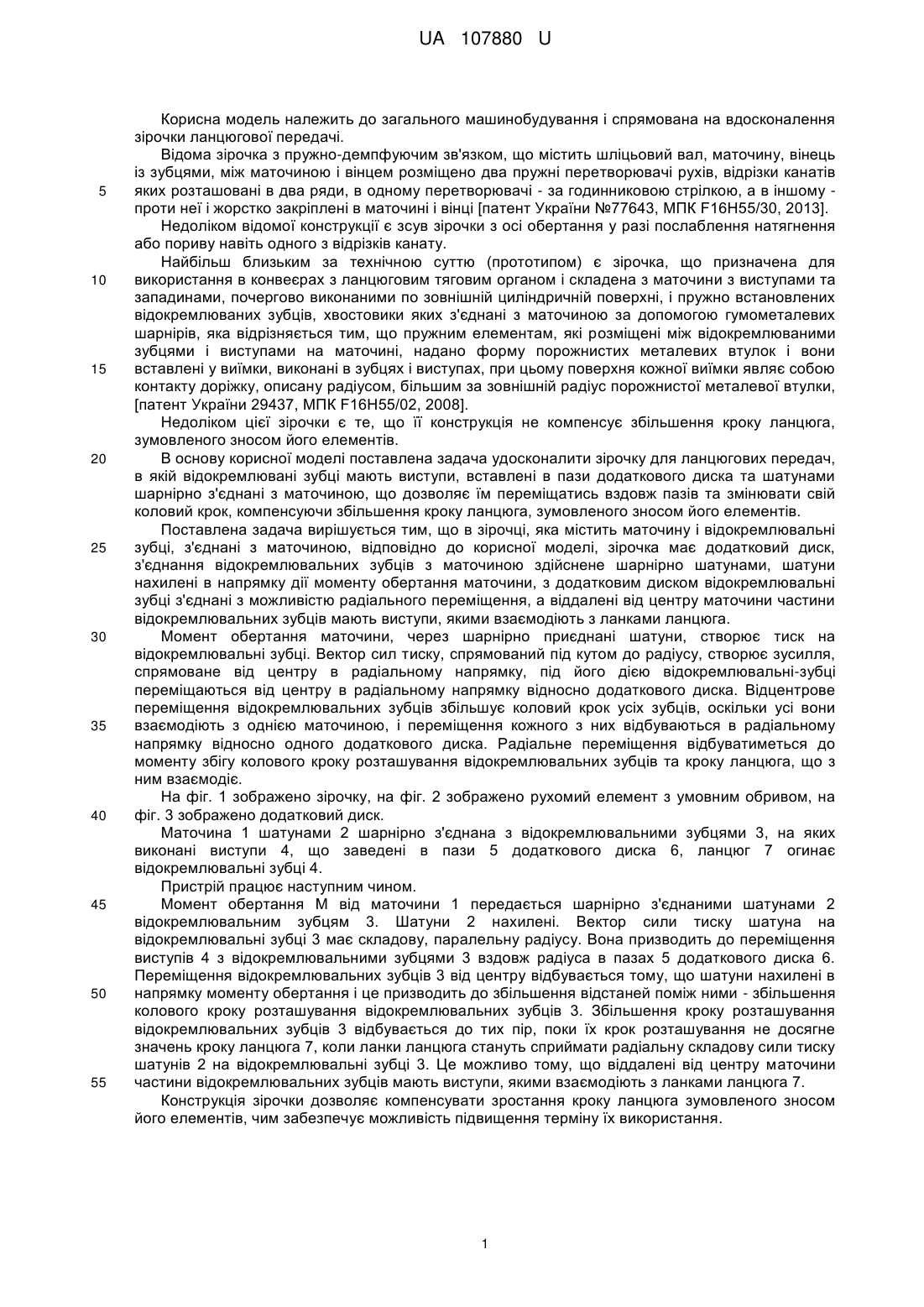

Реферат: Зірочка містить маточину і відокремлювальні зубці, з'єднані з маточиною. Зірочка має додатковий диск. З'єднання відокремлювальних зубців з маточиною здійснене шарнірно шатунами. Шатуни нахилені в напрямку дії моменту обертання маточини. З додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення. Віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. UA 107880 U (54) ЗІРОЧКА UA 107880 U UA 107880 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування і спрямована на вдосконалення зірочки ланцюгової передачі. Відома зірочка з пружно-демпфуючим зв'язком, що містить шліцьовий вал, маточину, вінець із зубцями, між маточиною і вінцем розміщено два пружні перетворювачі рухів, відрізки канатів яких розташовані в два ряди, в одному перетворювачі - за годинниковою стрілкою, а в іншому проти неї і жорстко закріплені в маточині і вінці [патент України №77643, МПК F16H55/30, 2013]. Недоліком відомої конструкції є зсув зірочки з осі обертання у разі послаблення натягнення або пориву навіть одного з відрізків канату. Найбільш близьким за технічною суттю (прототипом) є зірочка, що призначена для використання в конвеєрах з ланцюговим тяговим органом і складена з маточини з виступами та западинами, почергово виконаними по зовнішній циліндричній поверхні, і пружно встановлених відокремлюваних зубців, хвостовики яких з'єднані з маточиною за допомогою гумометалевих шарнірів, яка відрізняється тим, що пружним елементам, які розміщені між відокремлюваними зубцями і виступами на маточині, надано форму порожнистих металевих втулок і вони вставлені у виїмки, виконані в зубцях і виступах, при цьому поверхня кожної виїмки являє собою контакту доріжку, описану радіусом, більшим за зовнішній радіус порожнистої металевої втулки, [патент України 29437, МПК F16H55/02, 2008]. Недоліком цієї зірочки є те, що її конструкція не компенсує збільшення кроку ланцюга, зумовленого зносом його елементів. В основу корисної моделі поставлена задача удосконалити зірочку для ланцюгових передач, в якій відокремлювані зубці мають виступи, вставлені в пази додаткового диска та шатунами шарнірно з'єднані з маточиною, що дозволяє їм переміщатись вздовж пазів та змінювати свій коловий крок, компенсуючи збільшення кроку ланцюга, зумовленого зносом його елементів. Поставлена задача вирішується тим, що в зірочці, яка містить маточину і відокремлювальні зубці, з'єднані з маточиною, відповідно до корисної моделі, зірочка має додатковий диск, з'єднання відокремлювальних зубців з маточиною здійснене шарнірно шатунами, шатуни нахилені в напрямку дії моменту обертання маточини, з додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення, а віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. Момент обертання маточини, через шарнірно приєднані шатуни, створює тиск на відокремлювальні зубці. Вектор сил тиску, спрямований під кутом до радіусу, створює зусилля, спрямоване від центру в радіальному напрямку, під його дією відокремлювальні-зубці переміщаються від центру в радіальному напрямку відносно додаткового диска. Відцентрове переміщення відокремлювальних зубців збільшує коловий крок усіх зубців, оскільки усі вони взаємодіють з однією маточиною, і переміщення кожного з них відбуваються в радіальному напрямку відносно одного додаткового диска. Радіальне переміщення відбуватиметься до моменту збігу колового кроку розташування відокремлювальних зубців та кроку ланцюга, що з ним взаємодіє. На фіг. 1 зображено зірочку, на фіг. 2 зображено рухомий елемент з умовним обривом, на фіг. 3 зображено додатковий диск. Маточина 1 шатунами 2 шарнірно з'єднана з відокремлювальними зубцями 3, на яких виконані виступи 4, що заведені в пази 5 додаткового диска 6, ланцюг 7 огинає відокремлювальні зубці 4. Пристрій працює наступним чином. Момент обертання М від маточини 1 передається шарнірно з'єднаними шатунами 2 відокремлювальним зубцям 3. Шатуни 2 нахилені. Вектор сили тиску шатуна на відокремлювальні зубці 3 має складову, паралельну радіусу. Вона призводить до переміщення виступів 4 з відокремлювальними зубцями 3 вздовж радіуса в пазах 5 додаткового диска 6. Переміщення відокремлювальних зубців 3 від центру відбувається тому, що шатуни нахилені в напрямку моменту обертання і це призводить до збільшення відстаней поміж ними - збільшення колового кроку розташування відокремлювальних зубців 3. Збільшення кроку розташування відокремлювальних зубців 3 відбувається до тих пір, поки їх крок розташування не досягне значень кроку ланцюга 7, коли ланки ланцюга стануть сприймати радіальну складову сили тиску шатунів 2 на відокремлювальні зубці 3. Це можливо тому, що віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга 7. Конструкція зірочки дозволяє компенсувати зростання кроку ланцюга зумовленого зносом його елементів, чим забезпечує можливість підвищення терміну їх використання. 1 UA 107880 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Зірочка, що містить маточину і відокремлювальні зубці, з'єднані з маточиною, яка відрізняється тим, що зірочка має додатковий диск, з'єднання відокремлювальних зубців з маточиною здійснене шарнірно шатунами, шатуни нахилені в напрямку дії моменту обертання маточини, з додатковим диском відокремлювальні зубці з'єднані з можливістю радіального переміщення, а віддалені від центру маточини частини відокремлювальних зубців мають виступи, якими взаємодіють з ланками ланцюга. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
