Вібраційний грохот для сортування сипких матеріалів
Номер патенту: 107879
Опубліковано: 24.06.2016
Автори: Пополов Дмитро Володимирович, Учитель Олександр Давидович, Учитель Сергій Олександрович
Формула / Реферат
Вібраційний грохот для сортування сипких матеріалів, що включає короб, встановлений на пружні опори, віброзбудники, що розташовані на периферії бортів, який відрізняється тим, що короб має цілісне днище з розвантажувальними отворами та встановленими перфорованими фальшбортами, причому плоскість фальшбортів перпендикулярна плоскості днища та утворює з вертикальною плоскістю, що проходить через центральну вісь інерції короба, кут α>arctgf, де f - коефіцієнт тертя матеріалу об фальшборт.
Текст

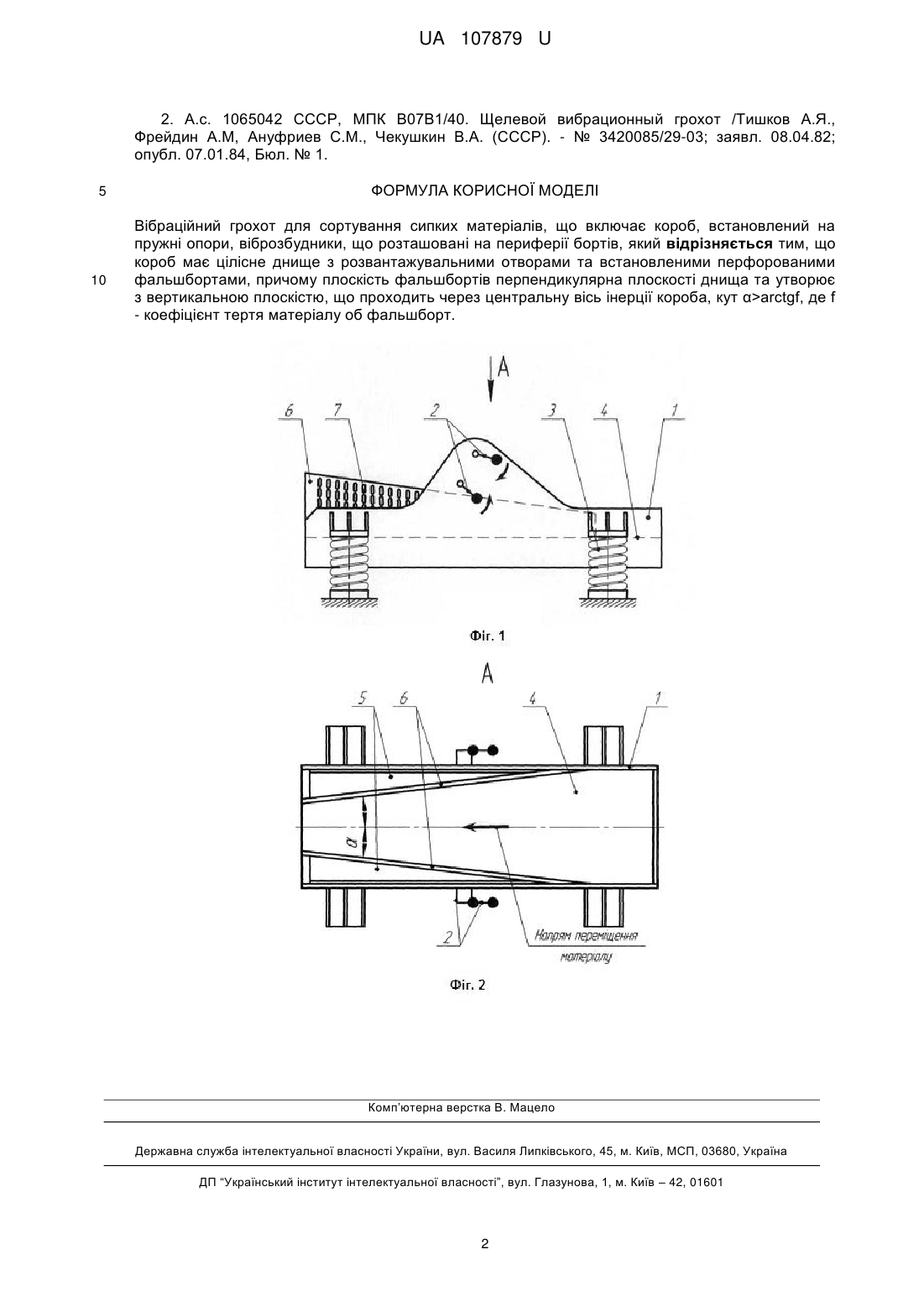

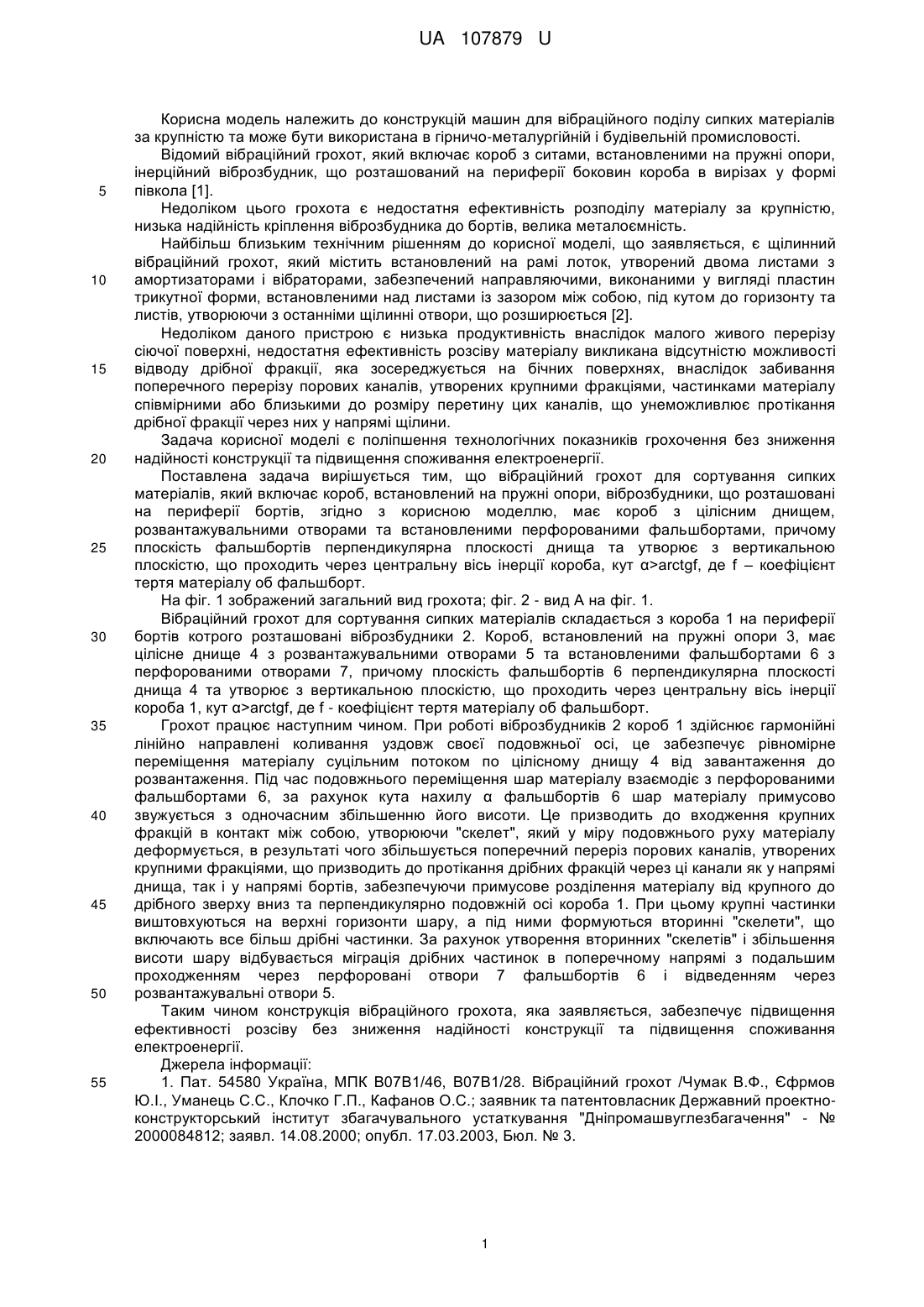

Реферат: Вібраційний грохот для сортування сипких матеріалів включає короб, встановлений на пружні опори, віброзбудники, що розташовані на периферії бортів. Короб має цілісне днище з розвантажувальними отворами та встановленими перфорованими фальшбортами. Плоскість фальшбортів перпендикулярна плоскості днища та утворює з вертикальною плоскістю, що проходить через центральну вісь інерції короба, кут α>arctgf. UA 107879 U (12) UA 107879 U UA 107879 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій машин для вібраційного поділу сипких матеріалів за крупністю та може бути використана в гірничо-металургійній і будівельній промисловості. Відомий вібраційний грохот, який включає короб з ситами, встановленими на пружні опори, інерційний віброзбудник, що розташований на периферії боковин короба в вирізах у формі півкола [1]. Недоліком цього грохота є недостатня ефективність розподілу матеріалу за крупністю, низька надійність кріплення віброзбудника до бортів, велика металоємність. Найбільш близьким технічним рішенням до корисної моделі, що заявляється, є щілинний вібраційний грохот, який містить встановлений на рамі лоток, утворений двома листами з амортизаторами і вібраторами, забезпечений направляючими, виконаними у вигляді пластин трикутної форми, встановленими над листами із зазором між собою, під кутом до горизонту та листів, утворюючи з останніми щілинні отвори, що розширюється [2]. Недоліком даного пристрою є низька продуктивність внаслідок малого живого перерізу сіючої поверхні, недостатня ефективність розсіву матеріалу викликана відсутністю можливості відводу дрібної фракції, яка зосереджується на бічних поверхнях, внаслідок забивання поперечного перерізу порових каналів, утворених крупними фракціями, частинками матеріалу співмірними або близькими до розміру перетину цих каналів, що унеможливлює протікання дрібної фракції через них у напрямі щілини. Задача корисної моделі є поліпшення технологічних показників грохочення без зниження надійності конструкції та підвищення споживання електроенергії. Поставлена задача вирішується тим, що вібраційний грохот для сортування сипких матеріалів, який включає короб, встановлений на пружні опори, віброзбудники, що розташовані на периферії бортів, згідно з корисною моделлю, має короб з цілісним днищем, розвантажувальними отворами та встановленими перфорованими фальшбортами, причому плоскість фальшбортів перпендикулярна плоскості днища та утворює з вертикальною плоскістю, що проходить через центральну вісь інерції короба, кут α>arctgf, де f – коефіцієнт тертя матеріалу об фальшборт. На фіг. 1 зображений загальний вид грохота; фіг. 2 - вид А на фіг. 1. Вібраційний грохот для сортування сипких матеріалів складається з короба 1 на периферії бортів котрого розташовані віброзбудники 2. Короб, встановлений на пружні опори 3, має цілісне днище 4 з розвантажувальними отворами 5 та встановленими фальшбортами 6 з перфорованими отворами 7, причому плоскість фальшбортів 6 перпендикулярна плоскості днища 4 та утворює з вертикальною плоскістю, що проходить через центральну вісь інерції короба 1, кут α>arctgf, де f - коефіцієнт тертя матеріалу об фальшборт. Грохот працює наступним чином. При роботі віброзбудників 2 короб 1 здійснює гармонійні лінійно направлені коливання уздовж своєї подовжньої осі, це забезпечує рівномірне переміщення матеріалу суцільним потоком по цілісному днищу 4 від завантаження до розвантаження. Під час подовжнього переміщення шар матеріалу взаємодіє з перфорованими фальшбортами 6, за рахунок кута нахилу α фальшбортів 6 шар матеріалу примусово звужується з одночасним збільшенню його висоти. Це призводить до входження крупних фракцій в контакт між собою, утворюючи "скелет", який у міру подовжнього руху матеріалу деформується, в результаті чого збільшується поперечний переріз порових каналів, утворених крупними фракціями, що призводить до протікання дрібних фракцій через ці канали як у напрямі днища, так і у напрямі бортів, забезпечуючи примусове розділення матеріалу від крупного до дрібного зверху вниз та перпендикулярно подовжній осі короба 1. При цьому крупні частинки виштовхуються на верхні горизонти шару, а під ними формуються вторинні "скелети", що включають все більш дрібні частинки. За рахунок утворення вторинних "скелетів" і збільшення висоти шару відбувається міграція дрібних частинок в поперечному напрямі з подальшим проходженням через перфоровані отвори 7 фальшбортів 6 і відведенням через розвантажувальні отвори 5. Таким чином конструкція вібраційного грохота, яка заявляється, забезпечує підвищення ефективності розсіву без зниження надійності конструкції та підвищення споживання електроенергії. Джерела інформації: 1. Пат. 54580 Україна, МПК В07В1/46, В07В1/28. Вібраційний грохот /Чумак В.Ф., Єфрмов Ю.І., Уманець С.С., Клочко Г.П., Кафанов О.С.; заявник та патентовласник Державний проектноконструкторський інститут збагачувального устаткування "Дніпромашвуглезбагачення" - № 2000084812; заявл. 14.08.2000; опубл. 17.03.2003, Бюл. № 3. 1 UA 107879 U 2. А.с. 1065042 СССР, МПК В07В1/40. Щелевой вибрационный грохот /Тишков А.Я., Фрейдин А.М, Ануфриев С.М., Чекушкин В.А. (СССР). - № 3420085/29-03; заявл. 08.04.82; опубл. 07.01.84, Бюл. № 1. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вібраційний грохот для сортування сипких матеріалів, що включає короб, встановлений на пружні опори, віброзбудники, що розташовані на периферії бортів, який відрізняється тим, що короб має цілісне днище з розвантажувальними отворами та встановленими перфорованими фальшбортами, причому плоскість фальшбортів перпендикулярна плоскості днища та утворює з вертикальною плоскістю, що проходить через центральну вісь інерції короба, кут α>arctgf, де f - коефіцієнт тертя матеріалу об фальшборт. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B07B 1/40
Мітки: сипких, вібраційний, сортування, матеріалів, грохот
