Зірочка привідного ланцюга просторового конвеєра

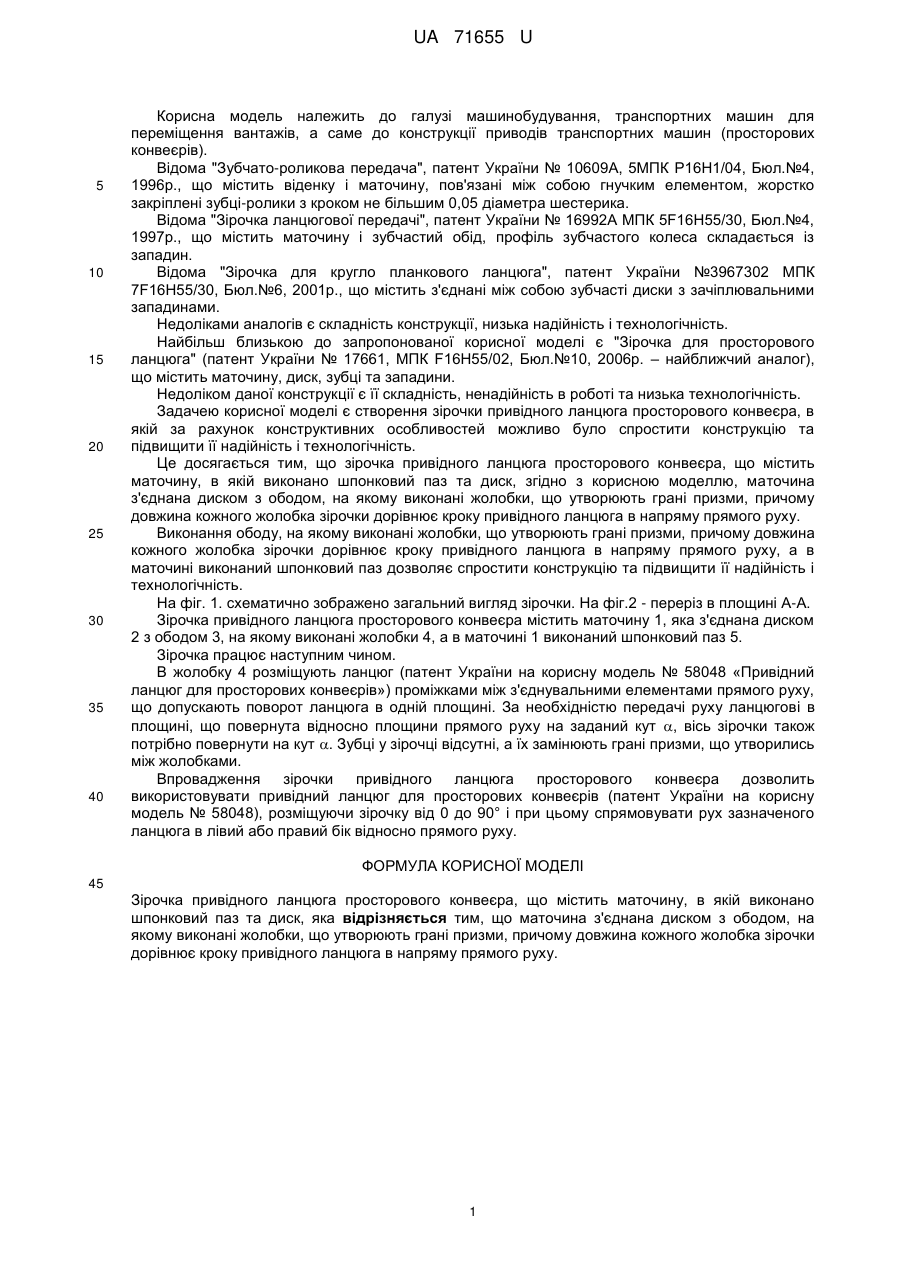

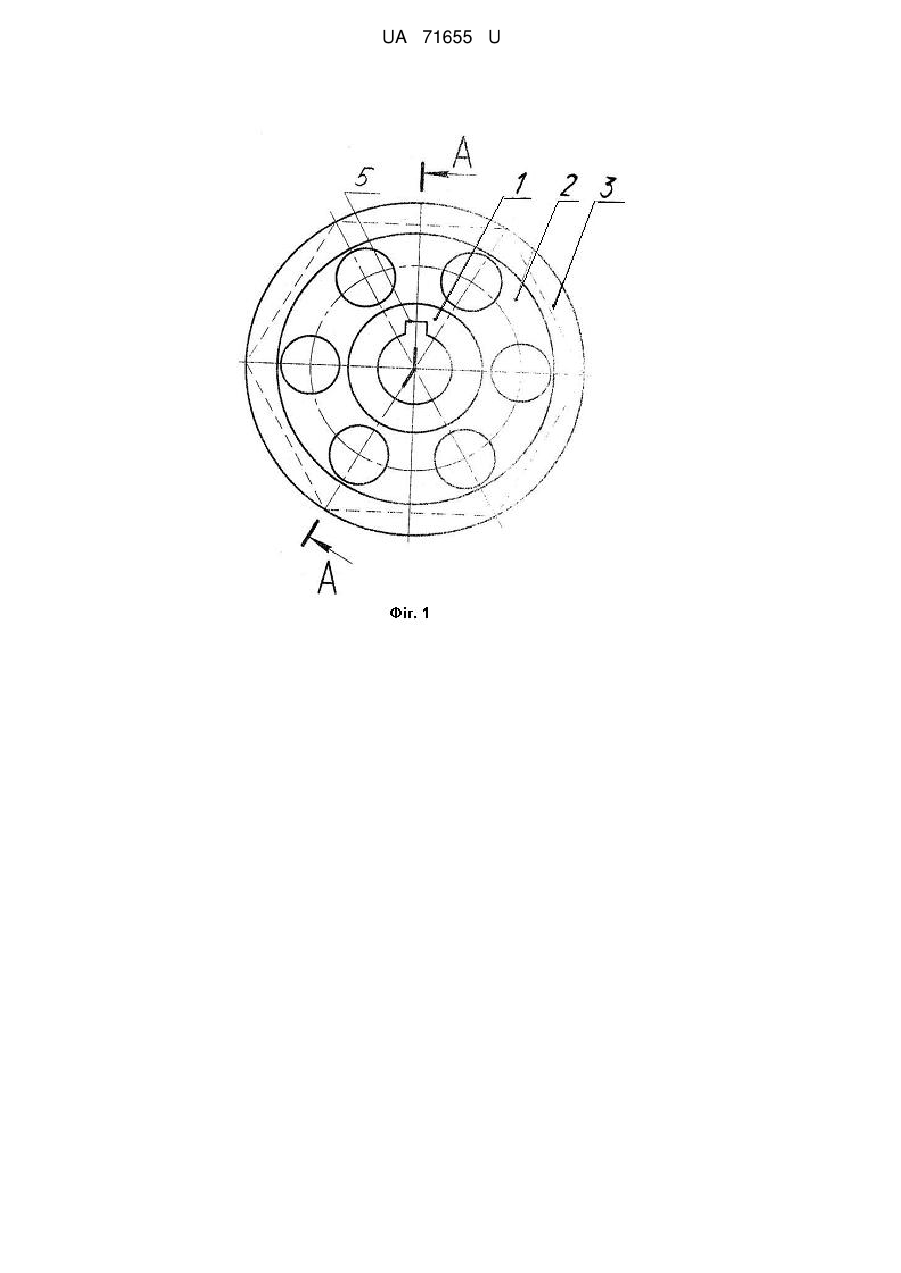

Реферат: Зірочка привідного ланцюга просторового конвеєра містить маточину, в якій виконано шпонковий паз та диск. Маточина з'єднана диском з ободом, на якому виконані жолобки, що утворюють грані призми. Довжина кожного жолобка зірочки дорівнює кроку привідного ланцюга в напряму прямого руху. UA 71655 U (54) ЗІРОЧКА ПРИВІДНОГО ЛАНЦЮГА ПРОСТОРОВОГО КОНВЕЄРА UA 71655 U UA 71655 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування, транспортних машин для переміщення вантажів, а саме до конструкції приводів транспортних машин (просторових конвеєрів). Відома "Зубчато-роликова передача", патент України № 10609А, 5МПК Р16Н1/04, Бюл.№4, 1996р., що містить віденку і маточину, пов'язані між собою гнучким елементом, жорстко закріплені зубці-ролики з кроком не більшим 0,05 діаметра шестерика. Відома "Зірочка ланцюгової передачі", патент України № 16992А МПК 5F16H55/30, Бюл.№4, 1997р., що містить маточину і зубчастий обід, профіль зубчастого колеса складається із западин. Відома "Зірочка для кругло планкового ланцюга", патент України №3967302 МПК 7F16H55/30, Бюл.№6, 2001р., що містить з'єднані між собою зубчасті диски з зачіплювальними западинами. Недоліками аналогів є складність конструкції, низька надійність і технологічність. Найбільш близькою до запропонованої корисної моделі є "Зірочка для просторового ланцюга" (патент України № 17661, МПК F16H55/02, Бюл.№10, 2006р. – найближчий аналог), що містить маточину, диск, зубці та западини. Недоліком даної конструкції є її складність, ненадійність в роботі та низька технологічність. Задачею корисної моделі є створення зірочки привідного ланцюга просторового конвеєра, в якій за рахунок конструктивних особливостей можливо було спростити конструкцію та підвищити її надійність і технологічність. Це досягається тим, що зірочка привідного ланцюга просторового конвеєра, що містить маточину, в якій виконано шпонковий паз та диск, згідно з корисною моделлю, маточина з'єднана диском з ободом, на якому виконані жолобки, що утворюють грані призми, причому довжина кожного жолобка зірочки дорівнює кроку привідного ланцюга в напряму прямого руху. Виконання ободу, на якому виконані жолобки, що утворюють грані призми, причому довжина кожного жолобка зірочки дорівнює кроку привідного ланцюга в напряму прямого руху, а в маточині виконаний шпонковий паз дозволяє спростити конструкцію та підвищити її надійність і технологічність. На фіг. 1. схематично зображено загальний вигляд зірочки. На фіг.2 - переріз в площині А-А. Зірочка привідного ланцюга просторового конвеєра містить маточину 1, яка з'єднана диском 2 з ободом 3, на якому виконані жолобки 4, а в маточині 1 виконаний шпонковий паз 5. Зірочка працює наступним чином. В жолобку 4 розміщують ланцюг (патент України на корисну модель № 58048 «Привідний ланцюг для просторових конвеєрів») проміжками між з'єднувальними елементами прямого руху, що допускають поворот ланцюга в одній площині. За необхідністю передачі руху ланцюгові в площині, що повернута відносно площини прямого руху на заданий кут , вісь зірочки також потрібно повернути на кут . Зубці у зірочці відсутні, а їх замінюють грані призми, що утворились між жолобками. Впровадження зірочки привідного ланцюга просторового конвеєра дозволить використовувати привідний ланцюг для просторових конвеєрів (патент України на корисну модель № 58048), розміщуючи зірочку від 0 до 90° і при цьому спрямовувати рух зазначеного ланцюга в лівий або правий бік відносно прямого руху. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зірочка привідного ланцюга просторового конвеєра, що містить маточину, в якій виконано шпонковий паз та диск, яка відрізняється тим, що маточина з'єднана диском з ободом, на якому виконані жолобки, що утворюють грані призми, причому довжина кожного жолобка зірочки дорівнює кроку привідного ланцюга в напряму прямого руху. 1 UA 71655 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
