Пристрій для відділення пет-пластівців в процесі переробки

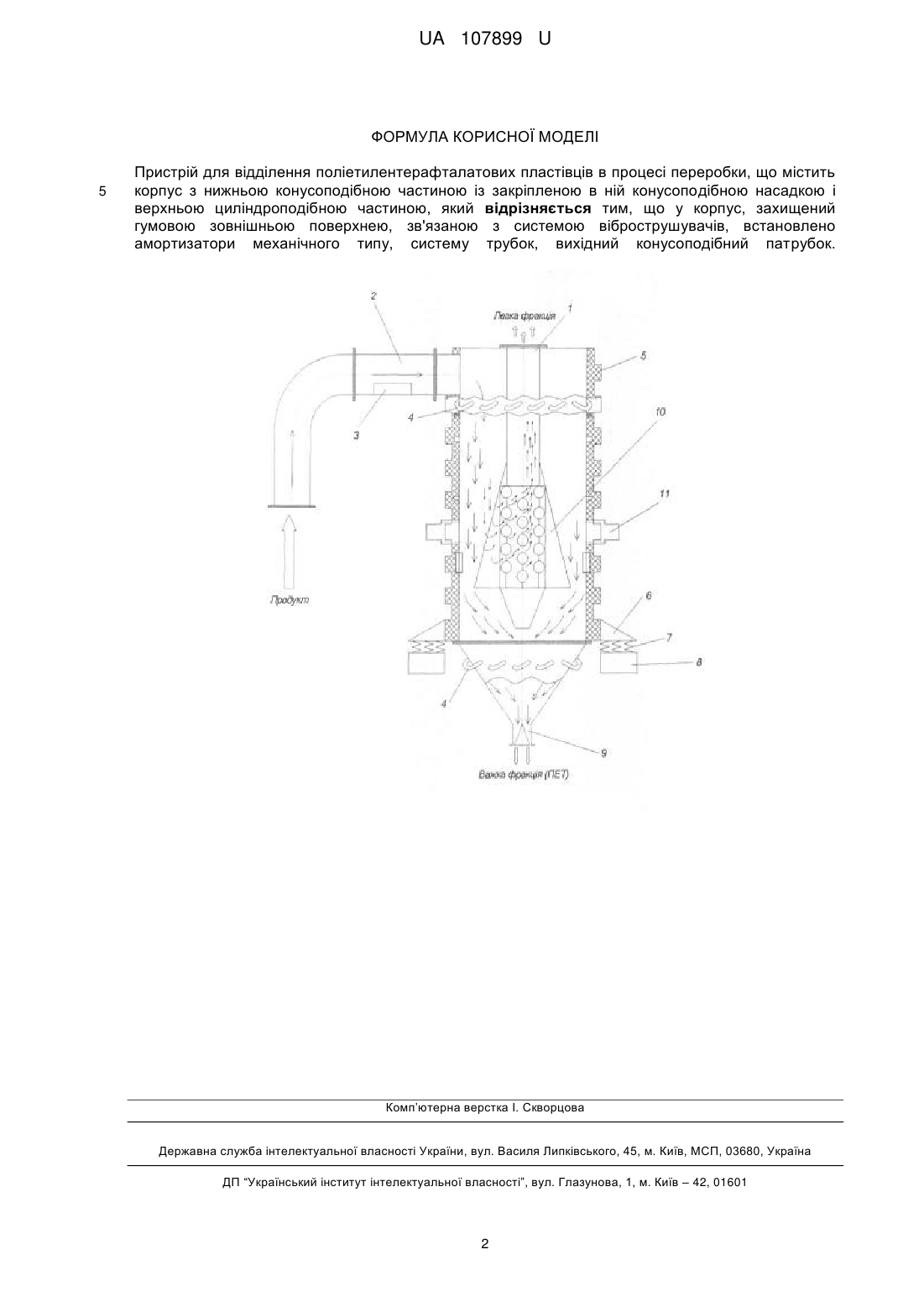

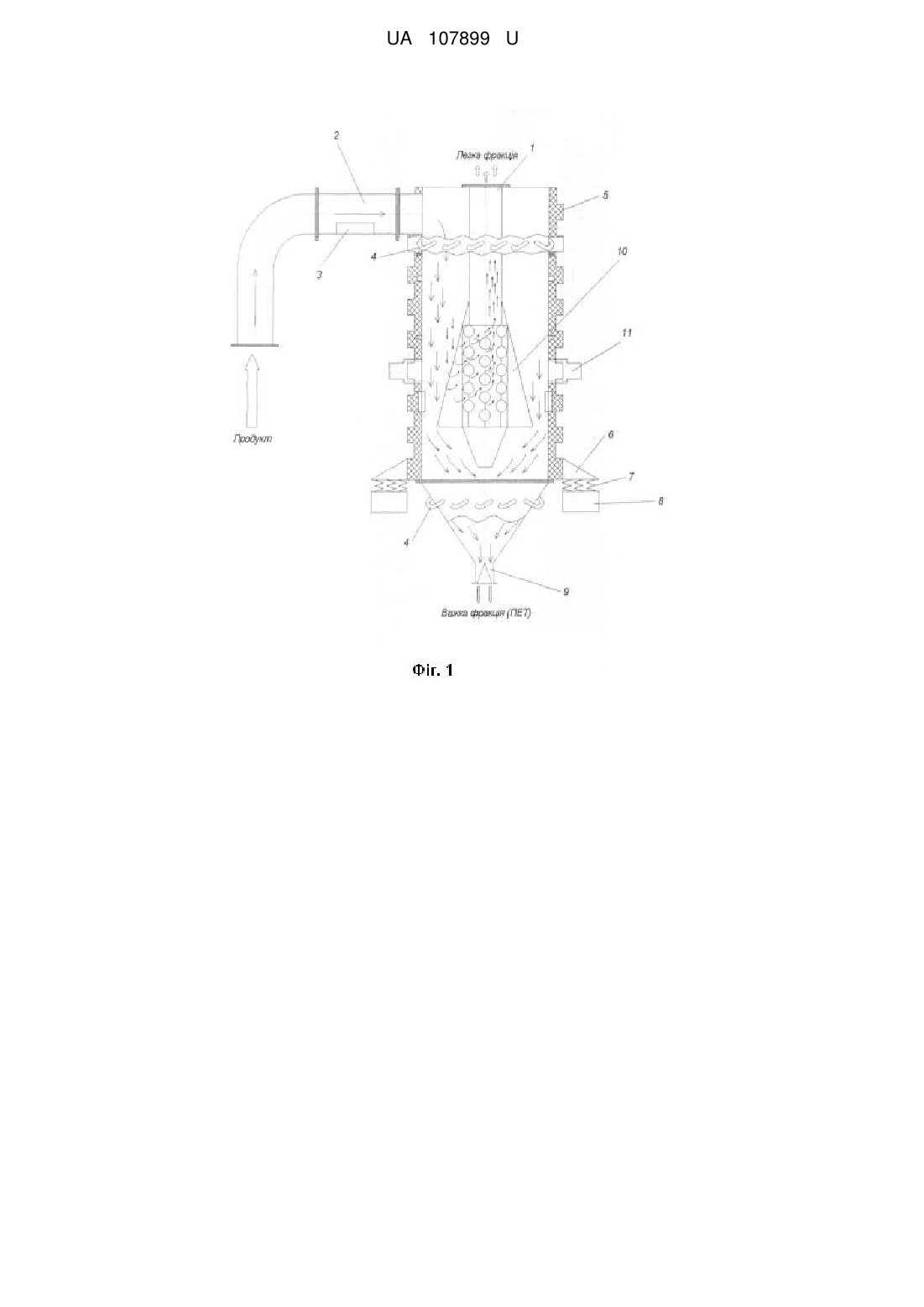

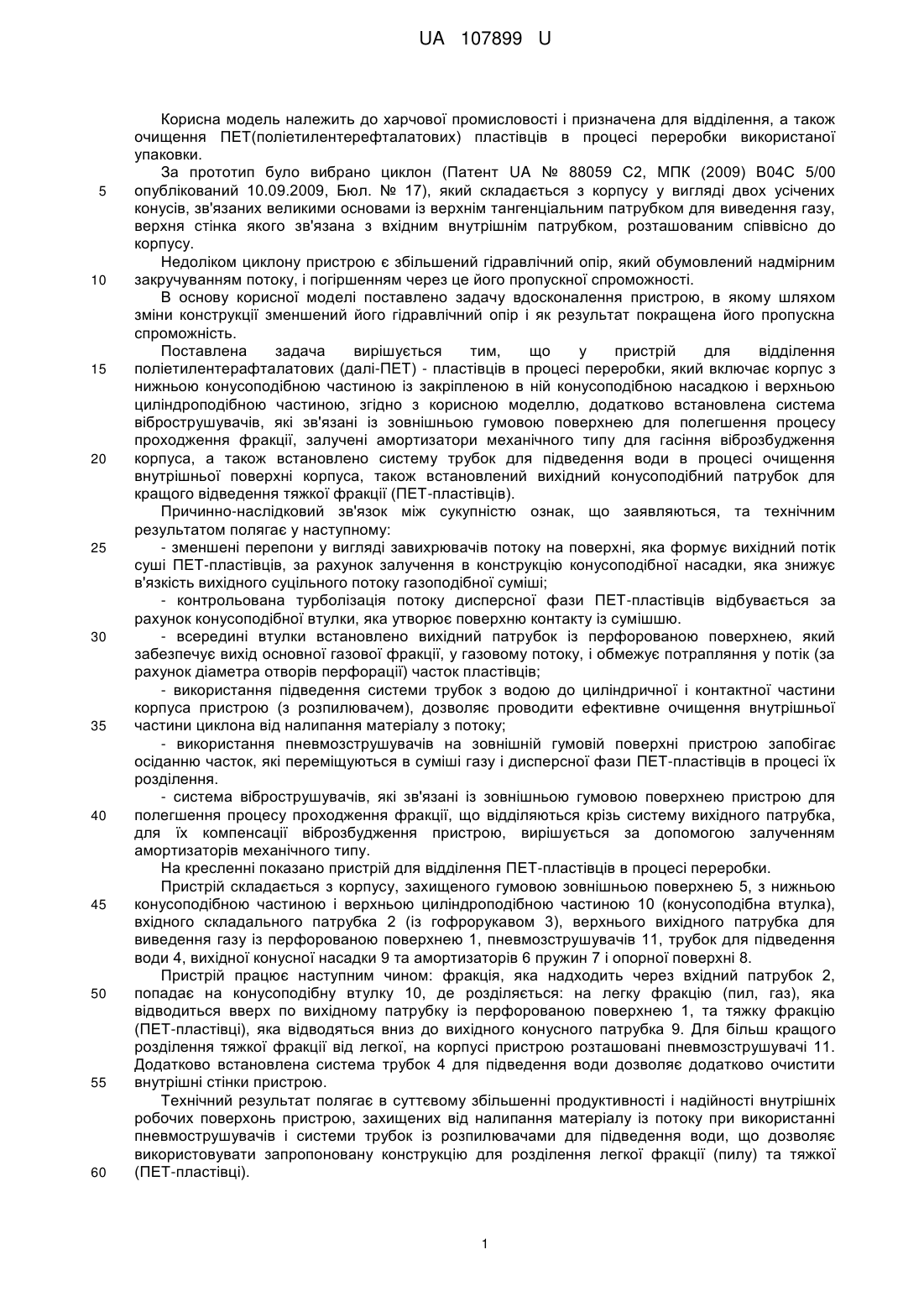

Реферат: Пристрій для відділення поліетилентерафталатових пластівців в процесі переробки, що містить корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною, причому у корпусі, захищеному гумовою зовнішньою поверхнею, зв'язаною з системою віброструшувачів, встановлено амортизатори механічного типу, систему трубок, вихідний конусоподібний патрубок. UA 107899 U (12) UA 107899 U UA 107899 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості і призначена для відділення, а також очищення ПЕТ(поліетилентерефталатових) пластівців в процесі переробки використаної упаковки. За прототип було вибрано циклон (Патент UA № 88059 С2, МПК (2009) В04С 5/00 опублікований 10.09.2009, Бюл. № 17), який складається з корпусу у вигляді двох усічених конусів, зв'язаних великими основами із верхнім тангенціальним патрубком для виведення газу, верхня стінка якого зв'язана з вхідним внутрішнім патрубком, розташованим співвісно до корпусу. Недоліком циклону пристрою є збільшений гідравлічний опір, який обумовлений надмірним закручуванням потоку, і погіршенням через це його пропускної спроможності. В основу корисної моделі поставлено задачу вдосконалення пристрою, в якому шляхом зміни конструкції зменшений його гідравлічний опір і як результат покращена його пропускна спроможність. Поставлена задача вирішується тим, що у пристрій для відділення поліетилентерафталатових (далі-ПЕТ) - пластівців в процесі переробки, який включає корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною, згідно з корисною моделлю, додатково встановлена система віброструшувачів, які зв'язані із зовнішньою гумовою поверхнею для полегшення процесу проходження фракції, залучені амортизатори механічного типу для гасіння віброзбудження корпуса, а також встановлено систему трубок для підведення води в процесі очищення внутрішньої поверхні корпуса, також встановлений вихідний конусоподібний патрубок для кращого відведення тяжкої фракції (ПЕТ-пластівців). Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному: - зменшені перепони у вигляді завихрювачів потоку на поверхні, яка формує вихідний потік суші ПЕТ-пластівців, за рахунок залучення в конструкцію конусоподібної насадки, яка знижує в'язкість вихідного суцільного потоку газоподібної суміші; - контрольована турболізація потоку дисперсної фази ПЕТ-пластівців відбувається за рахунок конусоподібної втулки, яка утворює поверхню контакту із сумішшю. - всередині втулки встановлено вихідний патрубок із перфорованою поверхнею, який забезпечує вихід основної газової фракції, у газовому потоку, і обмежує потрапляння у потік (за рахунок діаметра отворів перфорації) часток пластівців; - використання підведення системи трубок з водою до циліндричної і контактної частини корпуса пристрою (з розпилювачем), дозволяє проводити ефективне очищення внутрішньої частини циклона від налипання матеріалу з потоку; - використання пневмозструшувачів на зовнішній гумовій поверхні пристрою запобігає осіданню часток, які переміщуються в суміші газу і дисперсної фази ПЕТ-пластівців в процесі їх розділення. - система віброструшувачів, які зв'язані із зовнішньою гумовою поверхнею пристрою для полегшення процесу проходження фракції, що відділяються крізь систему вихідного патрубка, для їх компенсації віброзбудження пристрою, вирішується за допомогою залученням амортизаторів механічного типу. На кресленні показано пристрій для відділення ПЕТ-пластівців в процесі переробки. Пристрій складається з корпусу, захищеного гумовою зовнішньою поверхнею 5, з нижньою конусоподібною частиною і верхньою циліндроподібною частиною 10 (конусоподібна втулка), вхідного складального патрубка 2 (із гофрорукавом 3), верхнього вихідного патрубка для виведення газу із перфорованою поверхнею 1, пневмозструшувачів 11, трубок для підведення води 4, вихідної конусної насадки 9 та амортизаторів 6 пружин 7 і опорної поверхні 8. Пристрій працює наступним чином: фракція, яка надходить через вхідний патрубок 2, попадає на конусоподібну втулку 10, де розділяється: на легку фракцію (пил, газ), яка відводиться вверх по вихідному патрубку із перфорованою поверхнею 1, та тяжку фракцію (ПЕТ-пластівці), яка відводяться вниз до вихідного конусного патрубка 9. Для більш кращого розділення тяжкої фракції від легкої, на корпусі пристрою розташовані пневмозструшувачі 11. Додатково встановлена система трубок 4 для підведення води дозволяє додатково очистити внутрішні стінки пристрою. Технічний результат полягає в суттєвому збільшенні продуктивності і надійності внутрішніх робочих поверхонь пристрою, захищених від налипання матеріалу із потоку при використанні пневмострушувачів і системи трубок із розпилювачами для підведення води, що дозволяє використовувати запропоновану конструкцію для розділення легкої фракції (пилу) та тяжкої (ПЕТ-пластівці). 1 UA 107899 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для відділення поліетилентерафталатових пластівців в процесі переробки, що містить корпус з нижньою конусоподібною частиною із закріпленою в ній конусоподібною насадкою і верхньою циліндроподібною частиною, який відрізняється тим, що у корпус, захищений гумовою зовнішньою поверхнею, зв'язаною з системою віброструшувачів, встановлено амортизатори механічного типу, систему трубок, вихідний конусоподібний патрубок. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
