Направляючий вузол рухомої поперечини гідравлічного преса

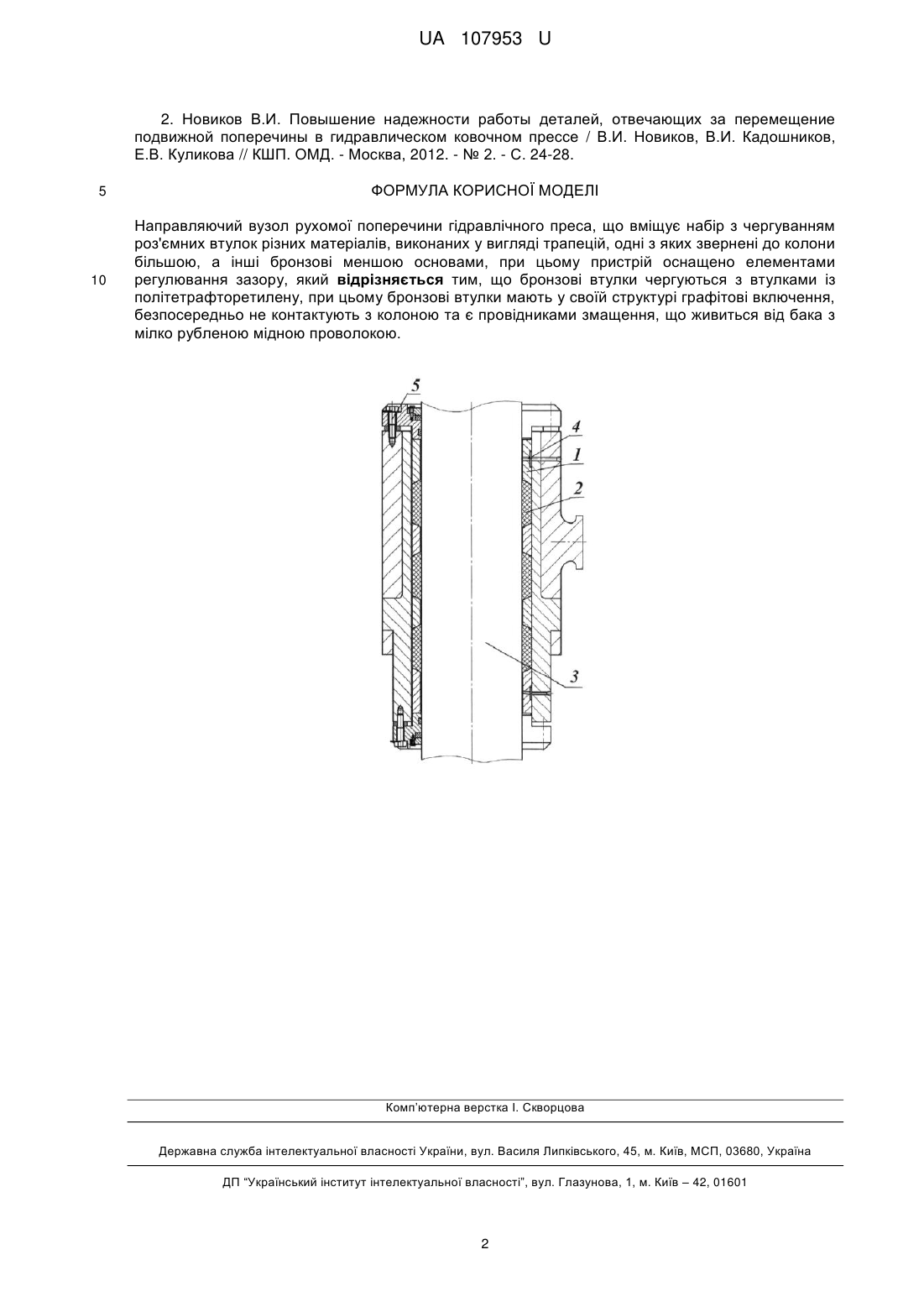

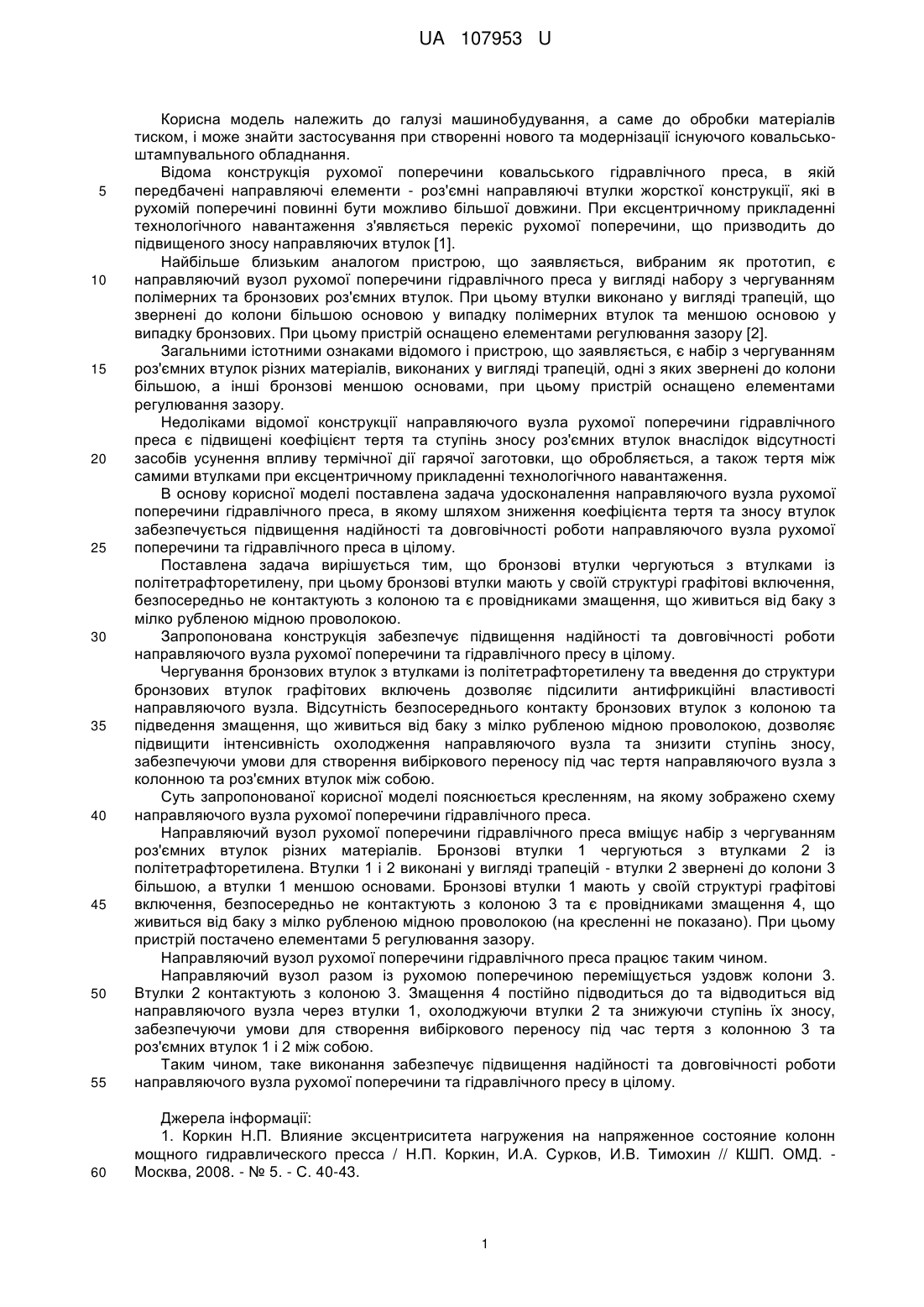

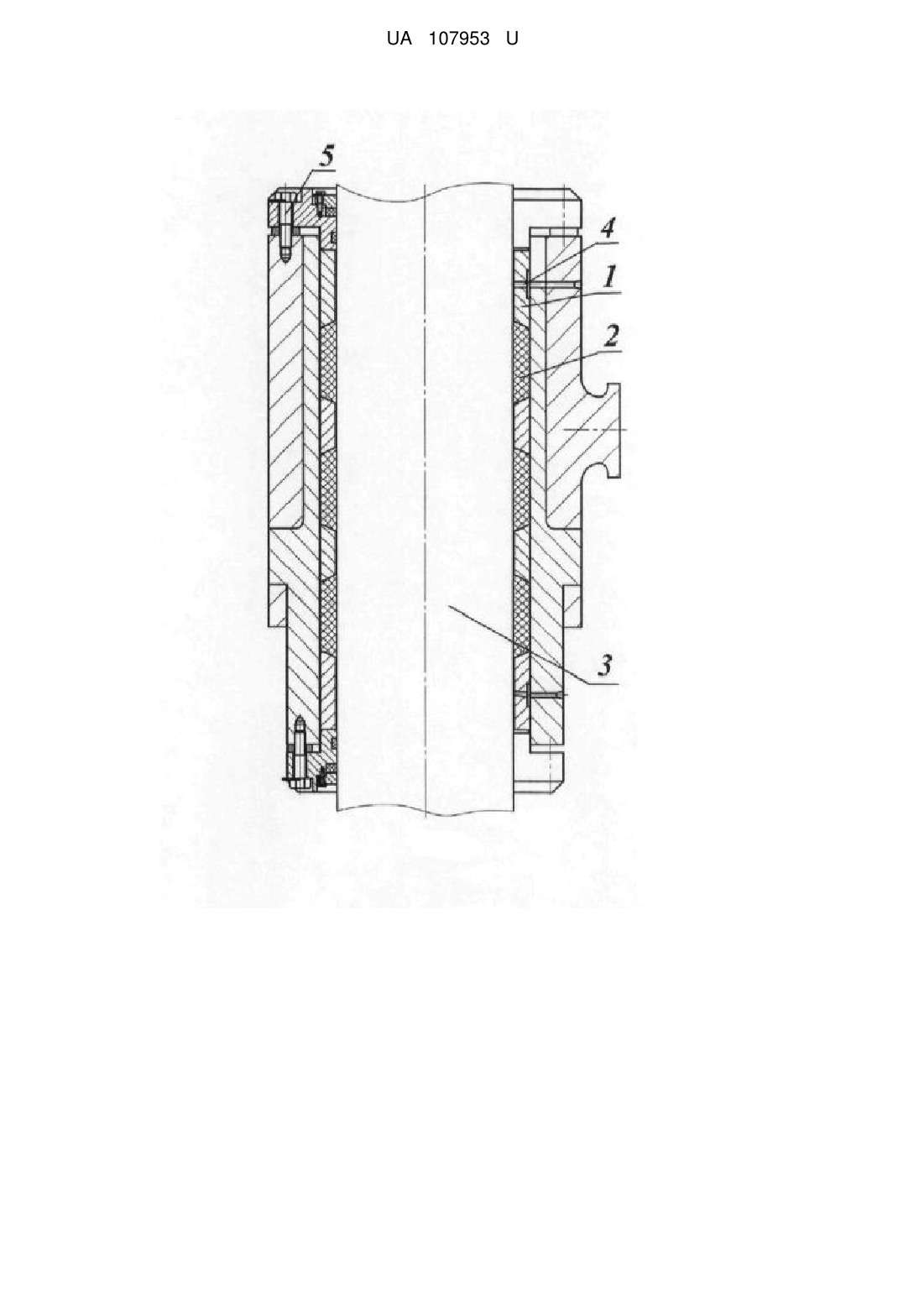

Реферат: Направляючий вузол рухомої поперечини гідравлічного преса, що вміщує набір з чергуванням роз'ємних втулок різних матеріалів, виконаних у вигляді трапецій, одні з яких звернені до колони більшою, а інші бронзові меншою основами, при цьому пристрій оснащено елементами регулювання зазору, який відрізняється тим, що бронзові втулки чергуються з втулками із політетрафторетилену, при цьому бронзові втулки мають у своїй структурі графітові включення, безпосередньо не контактують з колоною та є провідниками змащення, що живиться від баку з мілко рубленою мідною проволокою. UA 107953 U (54) НАПРАВЛЯЮЧИЙ ВУЗОЛ РУХОМОЇ ПОПЕРЕЧИНИ ГІДРАВЛІЧНОГО ПРЕСА UA 107953 U UA 107953 U 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском, і може знайти застосування при створенні нового та модернізації існуючого ковальськоштампувального обладнання. Відома конструкція рухомої поперечини ковальського гідравлічного преса, в якій передбачені направляючі елементи - роз'ємні направляючі втулки жорсткої конструкції, які в рухомій поперечині повинні бути можливо більшої довжини. При ексцентричному прикладенні технологічного навантаження з'являється перекіс рухомої поперечини, що призводить до підвищеного зносу направляючих втулок [1]. Найбільше близьким аналогом пристрою, що заявляється, вибраним як прототип, є направляючий вузол рухомої поперечини гідравлічного преса у вигляді набору з чергуванням полімерних та бронзових роз'ємних втулок. При цьому втулки виконано у вигляді трапецій, що звернені до колони більшою основою у випадку полімерних втулок та меншою основою у випадку бронзових. При цьому пристрій оснащено елементами регулювання зазору [2]. Загальними істотними ознаками відомого і пристрою, що заявляється, є набір з чергуванням роз'ємних втулок різних матеріалів, виконаних у вигляді трапецій, одні з яких звернені до колони більшою, а інші бронзові меншою основами, при цьому пристрій оснащено елементами регулювання зазору. Недоліками відомої конструкції направляючого вузла рухомої поперечини гідравлічного преса є підвищені коефіцієнт тертя та ступінь зносу роз'ємних втулок внаслідок відсутності засобів усунення впливу термічної дії гарячої заготовки, що обробляється, а також тертя між самими втулками при ексцентричному прикладенні технологічного навантаження. В основу корисної моделі поставлена задача удосконалення направляючого вузла рухомої поперечини гідравлічного преса, в якому шляхом зниження коефіцієнта тертя та зносу втулок забезпечується підвищення надійності та довговічності роботи направляючого вузла рухомої поперечини та гідравлічного преса в цілому. Поставлена задача вирішується тим, що бронзові втулки чергуються з втулками із політетрафторетилену, при цьому бронзові втулки мають у своїй структурі графітові включення, безпосередньо не контактують з колоною та є провідниками змащення, що живиться від баку з мілко рубленою мідною проволокою. Запропонована конструкція забезпечує підвищення надійності та довговічності роботи направляючого вузла рухомої поперечини та гідравлічного пресу в цілому. Чергування бронзових втулок з втулками із політетрафторетилену та введення до структури бронзових втулок графітових включень дозволяє підсилити антифрикційні властивості направляючого вузла. Відсутність безпосереднього контакту бронзових втулок з колоною та підведення змащення, що живиться від баку з мілко рубленою мідною проволокою, дозволяє підвищити інтенсивність охолодження направляючого вузла та знизити ступінь зносу, забезпечуючи умови для створення вибіркового переносу під час тертя направляючого вузла з колонною та роз'ємних втулок між собою. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему направляючого вузла рухомої поперечини гідравлічного преса. Направляючий вузол рухомої поперечини гідравлічного преса вміщує набір з чергуванням роз'ємних втулок різних матеріалів. Бронзові втулки 1 чергуються з втулками 2 із політетрафторетилена. Втулки 1 і 2 виконані у вигляді трапецій - втулки 2 звернені до колони 3 більшою, а втулки 1 меншою основами. Бронзові втулки 1 мають у своїй структурі графітові включення, безпосередньо не контактують з колоною 3 та є провідниками змащення 4, що живиться від баку з мілко рубленою мідною проволокою (на кресленні не показано). При цьому пристрій постачено елементами 5 регулювання зазору. Направляючий вузол рухомої поперечини гідравлічного преса працює таким чином. Направляючий вузол разом із рухомою поперечиною переміщується уздовж колони 3. Втулки 2 контактують з колоною 3. Змащення 4 постійно підводиться до та відводиться від направляючого вузла через втулки 1, охолоджуючи втулки 2 та знижуючи ступінь їх зносу, забезпечуючи умови для створення вибіркового переносу під час тертя з колонною 3 та роз'ємних втулок 1 і 2 між собою. Таким чином, таке виконання забезпечує підвищення надійності та довговічності роботи направляючого вузла рухомої поперечини та гідравлічного пресу в цілому. 60 Джерела інформації: 1. Коркин Н.П. Влияние эксцентриситета нагружения на напряженное состояние колонн мощного гидравлического пресса / Н.П. Коркин, И.А. Сурков, И.В. Тимохин // КШП. ОМД. Москва, 2008. - № 5. - С. 40-43. 5 10 15 20 25 30 35 40 45 50 1 UA 107953 U 2. Новиков В.И. Повышение надежности работы деталей, отвечающих за перемещение подвижной поперечины в гидравлическом ковочном прессе / В.И. Новиков, В.И. Кадошников, Е.В. Куликова // КШП. ОМД. - Москва, 2012. - № 2. - С. 24-28. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Направляючий вузол рухомої поперечини гідравлічного преса, що вміщує набір з чергуванням роз'ємних втулок різних матеріалів, виконаних у вигляді трапецій, одні з яких звернені до колони більшою, а інші бронзові меншою основами, при цьому пристрій оснащено елементами регулювання зазору, який відрізняється тим, що бронзові втулки чергуються з втулками із політетрафторетилену, при цьому бронзові втулки мають у своїй структурі графітові включення, безпосередньо не контактують з колоною та є провідниками змащення, що живиться від бака з мілко рубленою мідною проволокою. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
