Закупорювальний пристрій з індикацією першого відкривання

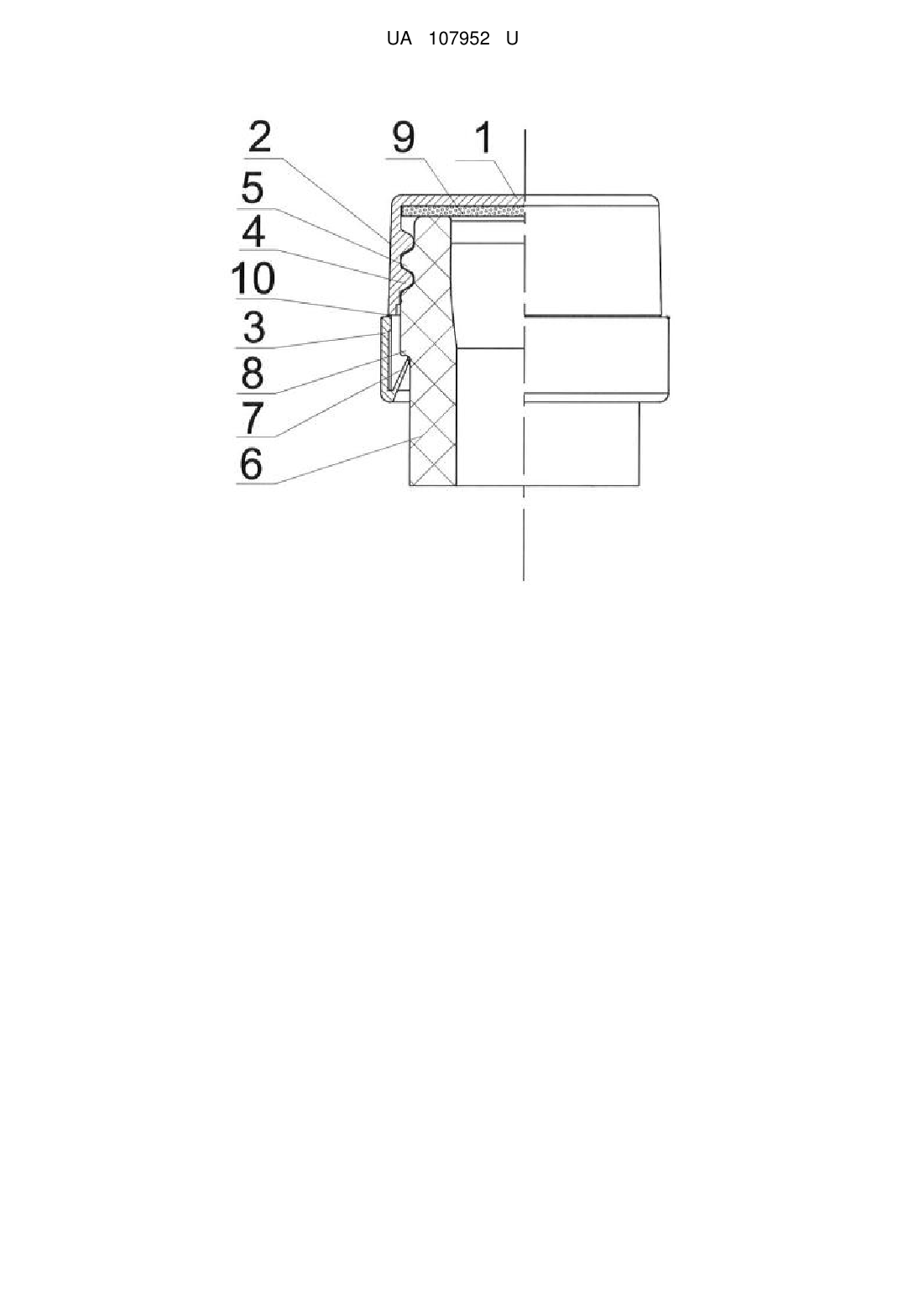

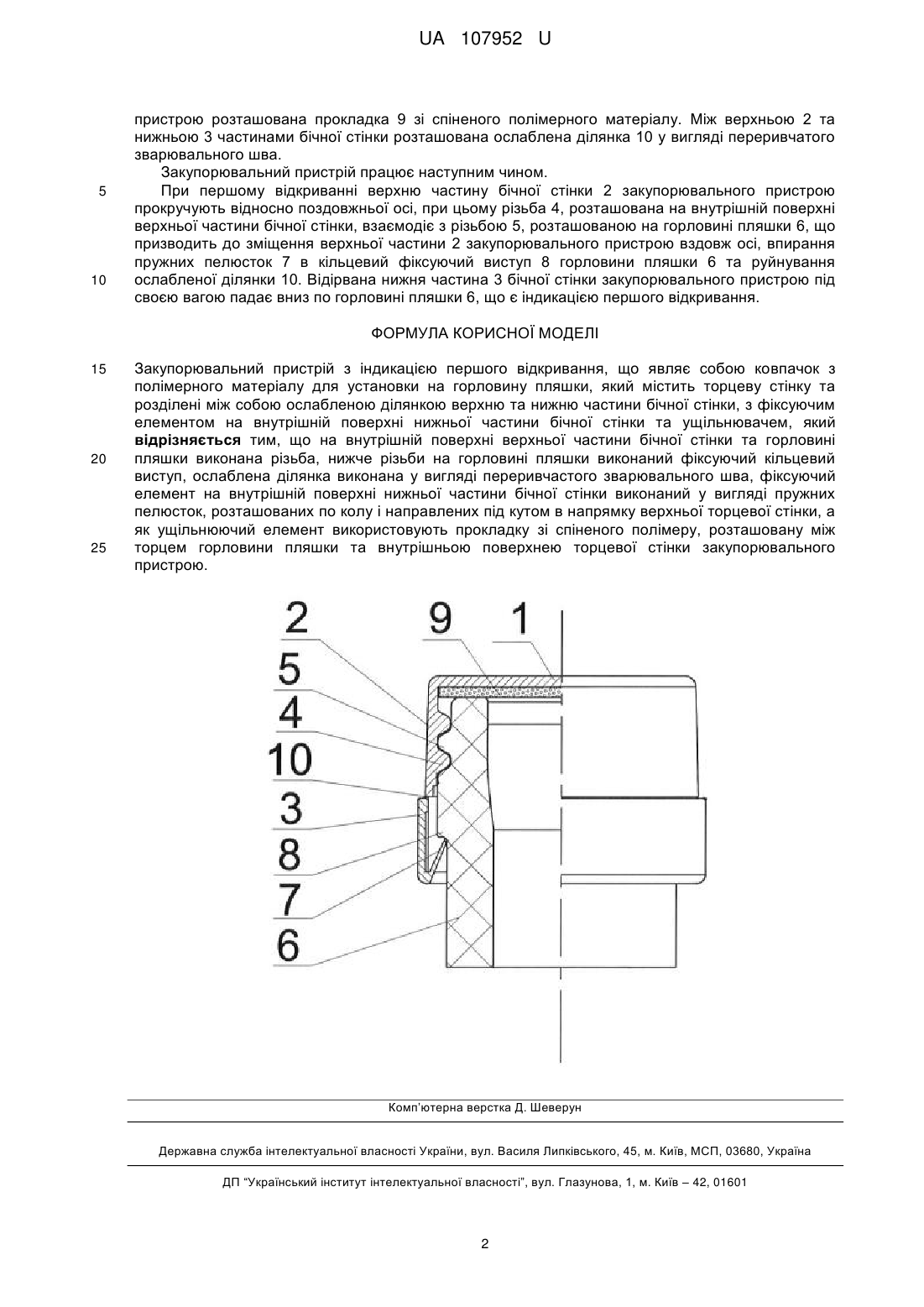

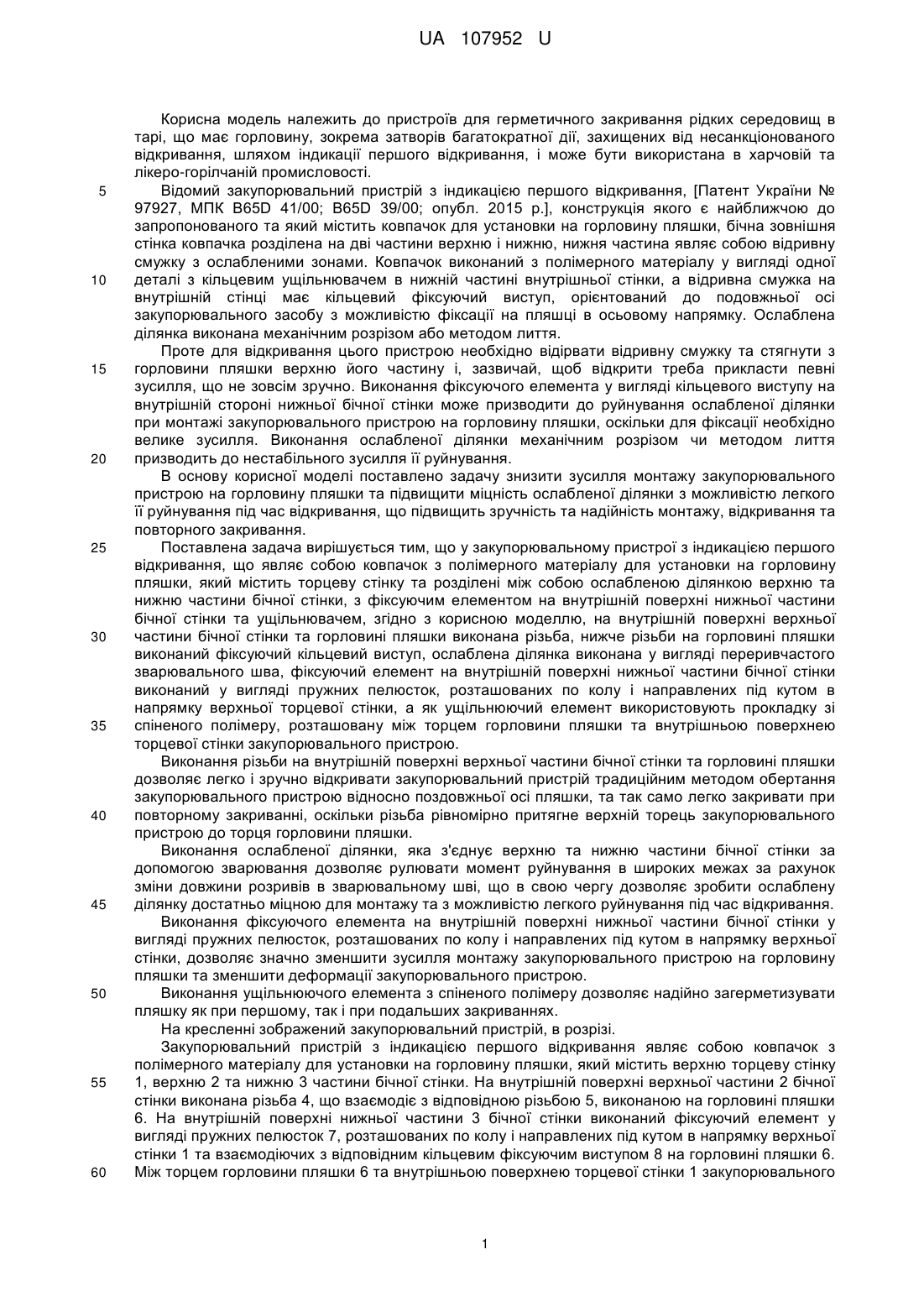

Реферат: Закупорювальний пристрій з індикацією першого відкривання являє собою ковпачок з полімерного матеріалу для установки на горловину пляшки, який містить торцеву стінку та розділені між собою ослабленою ділянкою верхню та нижню частини бічної стінки, з фіксуючим елементом на внутрішній поверхні нижньої частини бічної стінки та ущільнювачем. На внутрішній поверхні верхньої частини бічної стінки та горловині пляшки виконана різьба, нижче різьби на горловині пляшки виконаний фіксуючий кільцевий виступ. Ослаблена ділянка виконана у вигляді переривчастого зварювального шва. Фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді пружних пелюсток, розташованих по колу і направлених під кутом в напрямку верхньої торцевої стінки. Як ущільнюючий елемент використовують прокладку зі спіненого полімеру, розташовану між торцем горловини пляшки та внутрішньою поверхнею торцевої стінки закупорювального пристрою. UA 107952 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 107952 U UA 107952 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Відомий закупорювальний пристрій з індикацією першого відкривання, [Патент України № 97927, МПК B65D 41/00; B65D 39/00; опубл. 2015 р.], конструкція якого є найближчою до запропонованого та який містить ковпачок для установки на горловину пляшки, бічна зовнішня стінка ковпачка розділена на дві частини верхню і нижню, нижня частина являє собою відривну смужку з ослабленими зонами. Ковпачок виконаний з полімерного матеріалу у вигляді одної деталі з кільцевим ущільнювачем в нижній частині внутрішньої стінки, а відривна смужка на внутрішній стінці має кільцевий фіксуючий виступ, орієнтований до подовжньої осі закупорювального засобу з можливістю фіксації на пляшці в осьовому напрямку. Ослаблена ділянка виконана механічним розрізом або методом лиття. Проте для відкривання цього пристрою необхідно відірвати відривну смужку та стягнути з горловини пляшки верхню його частину і, зазвичай, щоб відкрити треба прикласти певні зусилля, що не зовсім зручно. Виконання фіксуючого елемента у вигляді кільцевого виступу на внутрішній стороні нижньої бічної стінки може призводити до руйнування ослабленої ділянки при монтажі закупорювального пристрою на горловину пляшки, оскільки для фіксації необхідно велике зусилля. Виконання ослабленої ділянки механічним розрізом чи методом лиття призводить до нестабільного зусилля її руйнування. В основу корисної моделі поставлено задачу знизити зусилля монтажу закупорювального пристрою на горловину пляшки та підвищити міцність ослабленої ділянки з можливістю легкого її руйнування під час відкривання, що підвищить зручність та надійність монтажу, відкривання та повторного закривання. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, що являє собою ковпачок з полімерного матеріалу для установки на горловину пляшки, який містить торцеву стінку та розділені між собою ослабленою ділянкою верхню та нижню частини бічної стінки, з фіксуючим елементом на внутрішній поверхні нижньої частини бічної стінки та ущільнювачем, згідно з корисною моделлю, на внутрішній поверхні верхньої частини бічної стінки та горловині пляшки виконана різьба, нижче різьби на горловині пляшки виконаний фіксуючий кільцевий виступ, ослаблена ділянка виконана у вигляді переривчастого зварювального шва, фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді пружних пелюсток, розташованих по колу і направлених під кутом в напрямку верхньої торцевої стінки, а як ущільнюючий елемент використовують прокладку зі спіненого полімеру, розташовану між торцем горловини пляшки та внутрішньою поверхнею торцевої стінки закупорювального пристрою. Виконання різьби на внутрішній поверхні верхньої частини бічної стінки та горловині пляшки дозволяє легко і зручно відкривати закупорювальний пристрій традиційним методом обертання закупорювального пристрою відносно поздовжньої осі пляшки, та так само легко закривати при повторному закриванні, оскільки різьба рівномірно притягне верхній торець закупорювального пристрою до торця горловини пляшки. Виконання ослабленої ділянки, яка з'єднує верхню та нижню частини бічної стінки за допомогою зварювання дозволяє рулювати момент руйнування в широких межах за рахунок зміни довжини розривів в зварювальному шві, що в свою чергу дозволяє зробити ослаблену ділянку достатньо міцною для монтажу та з можливістю легкого руйнування під час відкривання. Виконання фіксуючого елемента на внутрішній поверхні нижньої частини бічної стінки у вигляді пружних пелюсток, розташованих по колу і направлених під кутом в напрямку верхньої стінки, дозволяє значно зменшити зусилля монтажу закупорювального пристрою на горловину пляшки та зменшити деформації закупорювального пристрою. Виконання ущільнюючого елемента з спіненого полімеру дозволяє надійно загерметизувати пляшку як при першому, так і при подальших закриваннях. На кресленні зображений закупорювальний пристрій, в розрізі. Закупорювальний пристрій з індикацією першого відкривання являє собою ковпачок з полімерного матеріалу для установки на горловину пляшки, який містить верхню торцеву стінку 1, верхню 2 та нижню 3 частини бічної стінки. На внутрішній поверхні верхньої частини 2 бічної стінки виконана різьба 4, що взаємодіє з відповідною різьбою 5, виконаною на горловині пляшки 6. На внутрішній поверхні нижньої частини 3 бічної стінки виконаний фіксуючий елемент у вигляді пружних пелюсток 7, розташованих по колу і направлених під кутом в напрямку верхньої стінки 1 та взаємодіючих з відповідним кільцевим фіксуючим виступом 8 на горловині пляшки 6. Між торцем горловини пляшки 6 та внутрішньою поверхнею торцевої стінки 1 закупорювального 1 UA 107952 U 5 10 пристрою розташована прокладка 9 зі спіненого полімерного матеріалу. Між верхньою 2 та нижньою 3 частинами бічної стінки розташована ослаблена ділянка 10 у вигляді переривчатого зварювального шва. Закупорювальний пристрій працює наступним чином. При першому відкриванні верхню частину бічної стінки 2 закупорювального пристрою прокручують відносно поздовжньої осі, при цьому різьба 4, розташована на внутрішній поверхні верхньої частини бічної стінки, взаємодіє з різьбою 5, розташованою на горловині пляшки 6, що призводить до зміщення верхньої частини 2 закупорювального пристрою вздовж осі, впирання пружних пелюсток 7 в кільцевий фіксуючий виступ 8 горловини пляшки 6 та руйнування ослабленої ділянки 10. Відірвана нижня частина 3 бічної стінки закупорювального пристрою під своєю вагою падає вниз по горловині пляшки 6, що є індикацією першого відкривання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Закупорювальний пристрій з індикацією першого відкривання, що являє собою ковпачок з полімерного матеріалу для установки на горловину пляшки, який містить торцеву стінку та розділені між собою ослабленою ділянкою верхню та нижню частини бічної стінки, з фіксуючим елементом на внутрішній поверхні нижньої частини бічної стінки та ущільнювачем, який відрізняється тим, що на внутрішній поверхні верхньої частини бічної стінки та горловині пляшки виконана різьба, нижче різьби на горловині пляшки виконаний фіксуючий кільцевий виступ, ослаблена ділянка виконана у вигляді переривчастого зварювального шва, фіксуючий елемент на внутрішній поверхні нижньої частини бічної стінки виконаний у вигляді пружних пелюсток, розташованих по колу і направлених під кутом в напрямку верхньої торцевої стінки, а як ущільнюючий елемент використовують прокладку зі спіненого полімеру, розташовану між торцем горловини пляшки та внутрішньою поверхнею торцевої стінки закупорювального пристрою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
