Ложка для стоматологічних відбитків

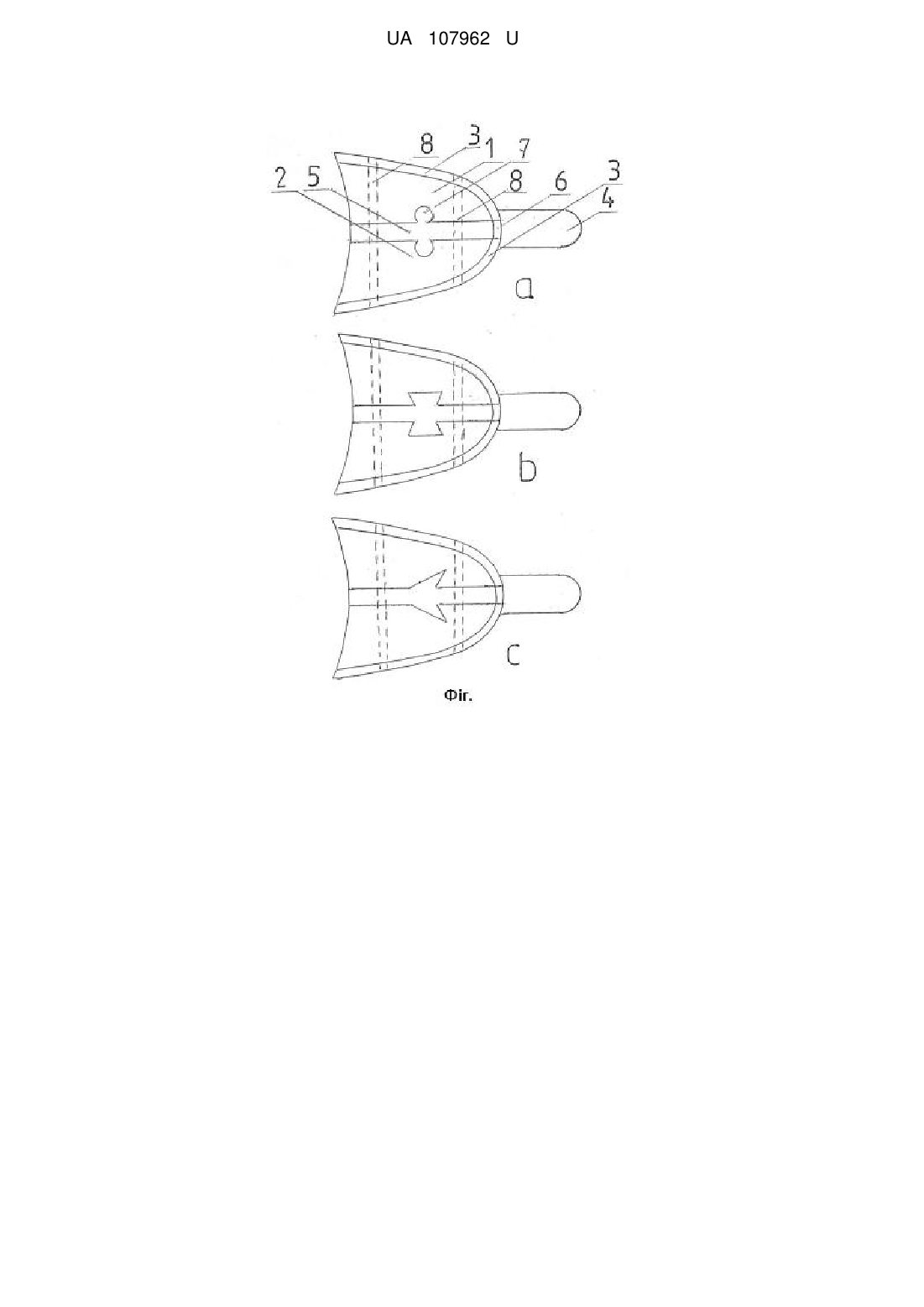

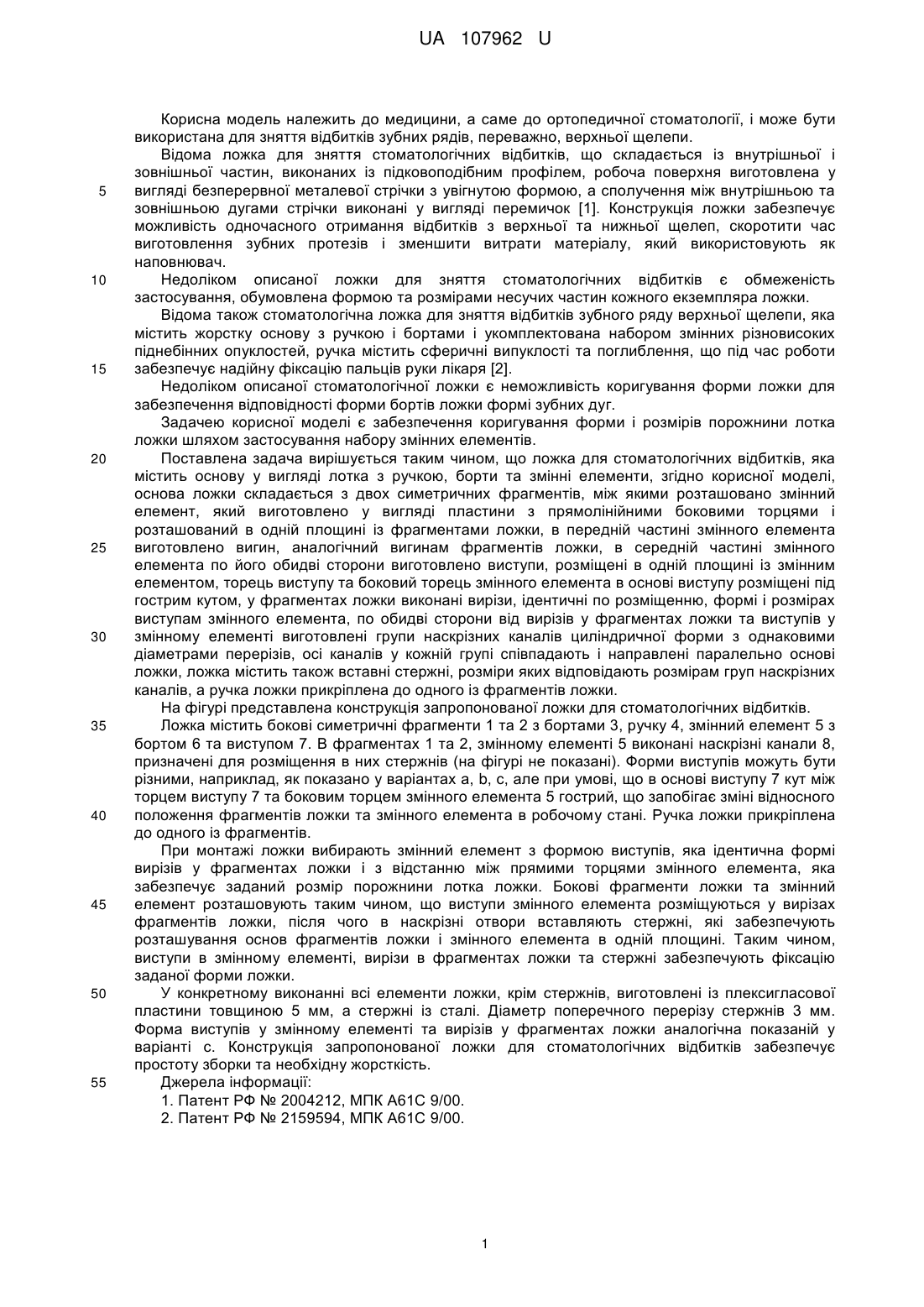

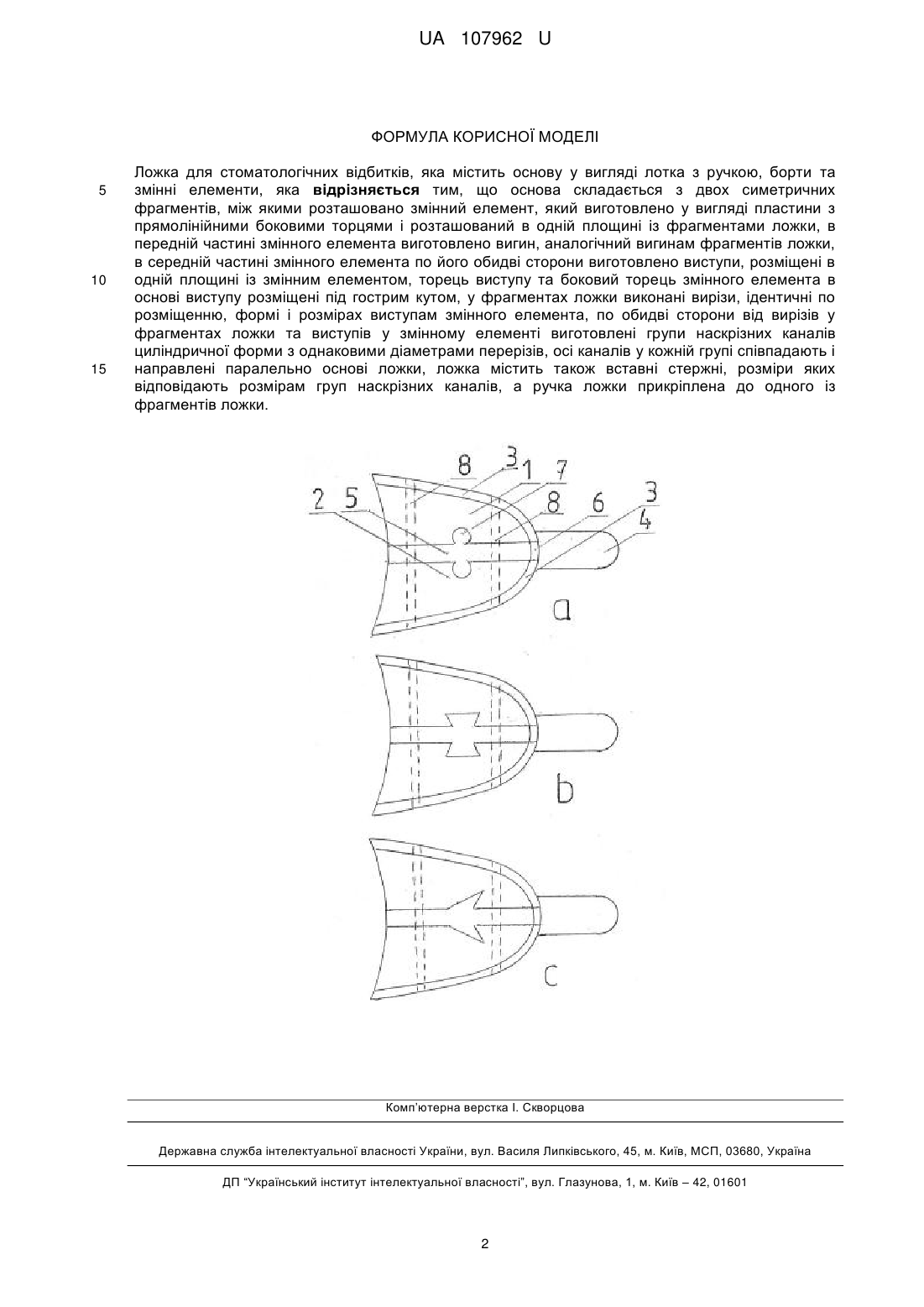

Реферат: Ложка для стоматологічних відбитків містить основу у вигляді лотка з ручкою, борти та змінні елементи. Основа складається з двох симетричних фрагментів, між якими розташовано змінний елемент, який виготовлено у вигляді пластини з прямолінійними боковими торцями і розташований в одній площині із фрагментами ложки, в передній частині змінного елемента виготовлено вигин, аналогічний вигинам фрагментів ложки, в середній частині змінного елемента по його обидві сторони виготовлено виступи, розміщені в одній площині із змінним елементом, торець виступу та боковий торець змінного елемента в основі виступу розміщені під гострим кутом, у фрагментах ложки виконані вирізи, ідентичні по розміщенню, формі і розмірах виступам змінного елемента, по обидві сторони від вирізів у фрагментах ложки та виступів у змінному елементі виготовлені групи наскрізних каналів циліндричної форми з однаковими діаметрами перерізів, осі каналів у кожній групі співпадають і направлені паралельно основі ложки, ложка містить також вставні стержні, розміри яких відповідають розмірам груп наскрізних каналів, а ручка ложки прикріплена до одного із фрагментів ложки. UA 107962 U (54) ЛОЖКА ДЛЯ СТОМАТОЛОГІЧНИХ ВІДБИТКІВ UA 107962 U UA 107962 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути використана для зняття відбитків зубних рядів, переважно, верхньої щелепи. Відома ложка для зняття стоматологічних відбитків, що складається із внутрішньої і зовнішньої частин, виконаних із підковоподібним профілем, робоча поверхня виготовлена у вигляді безперервної металевої стрічки з увігнутою формою, а сполучення між внутрішньою та зовнішньою дугами стрічки виконані у вигляді перемичок [1]. Конструкція ложки забезпечує можливість одночасного отримання відбитків з верхньої та нижньої щелеп, скоротити час виготовлення зубних протезів і зменшити витрати матеріалу, який використовують як наповнювач. Недоліком описаної ложки для зняття стоматологічних відбитків є обмеженість застосування, обумовлена формою та розмірами несучих частин кожного екземпляра ложки. Відома також стоматологічна ложка для зняття відбитків зубного ряду верхньої щелепи, яка містить жорстку основу з ручкою і бортами і укомплектована набором змінних різновисоких піднебінних опуклостей, ручка містить сферичні випуклості та поглиблення, що під час роботи забезпечує надійну фіксацію пальців руки лікаря [2]. Недоліком описаної стоматологічної ложки є неможливість коригування форми ложки для забезпечення відповідності форми бортів ложки формі зубних дуг. Задачею корисної моделі є забезпечення коригування форми і розмірів порожнини лотка ложки шляхом застосування набору змінних елементів. Поставлена задача вирішується таким чином, що ложка для стоматологічних відбитків, яка містить основу у вигляді лотка з ручкою, борти та змінні елементи, згідно корисної моделі, основа ложки складається з двох симетричних фрагментів, між якими розташовано змінний елемент, який виготовлено у вигляді пластини з прямолінійними боковими торцями і розташований в одній площині із фрагментами ложки, в передній частині змінного елемента виготовлено вигин, аналогічний вигинам фрагментів ложки, в середній частині змінного елемента по його обидві сторони виготовлено виступи, розміщені в одній площині із змінним елементом, торець виступу та боковий торець змінного елемента в основі виступу розміщені під гострим кутом, у фрагментах ложки виконані вирізи, ідентичні по розміщенню, формі і розмірах виступам змінного елемента, по обидві сторони від вирізів у фрагментах ложки та виступів у змінному елементі виготовлені групи наскрізних каналів циліндричної форми з однаковими діаметрами перерізів, осі каналів у кожній групі співпадають і направлені паралельно основі ложки, ложка містить також вставні стержні, розміри яких відповідають розмірам груп наскрізних каналів, а ручка ложки прикріплена до одного із фрагментів ложки. На фігурі представлена конструкція запропонованої ложки для стоматологічних відбитків. Ложка містить бокові симетричні фрагменти 1 та 2 з бортами 3, ручку 4, змінний елемент 5 з бортом 6 та виступом 7. В фрагментах 1 та 2, змінному елементі 5 виконані наскрізні канали 8, призначені для розміщення в них стержнів (на фігурі не показані). Форми виступів можуть бути різними, наприклад, як показано у варіантах а, b, с, але при умові, що в основі виступу 7 кут між торцем виступу 7 та боковим торцем змінного елемента 5 гострий, що запобігає зміні відносного положення фрагментів ложки та змінного елемента в робочому стані. Ручка ложки прикріплена до одного із фрагментів. При монтажі ложки вибирають змінний елемент з формою виступів, яка ідентична формі вирізів у фрагментах ложки і з відстанню між прямими торцями змінного елемента, яка забезпечує заданий розмір порожнини лотка ложки. Бокові фрагменти ложки та змінний елемент розташовують таким чином, що виступи змінного елемента розміщуються у вирізах фрагментів ложки, після чого в наскрізні отвори вставляють стержні, які забезпечують розташування основ фрагментів ложки і змінного елемента в одній площині. Таким чином, виступи в змінному елементі, вирізи в фрагментах ложки та стержні забезпечують фіксацію заданої форми ложки. У конкретному виконанні всі елементи ложки, крім стержнів, виготовлені із плексигласової пластини товщиною 5 мм, а стержні із сталі. Діаметр поперечного перерізу стержнів 3 мм. Форма виступів у змінному елементі та вирізів у фрагментах ложки аналогічна показаній у варіанті с. Конструкція запропонованої ложки для стоматологічних відбитків забезпечує простоту зборки та необхідну жорсткість. Джерела інформації: 1. Патент РФ № 2004212, МПК А61С 9/00. 2. Патент РФ № 2159594, МПК А61С 9/00. 1 UA 107962 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Ложка для стоматологічних відбитків, яка містить основу у вигляді лотка з ручкою, борти та змінні елементи, яка відрізняється тим, що основа складається з двох симетричних фрагментів, між якими розташовано змінний елемент, який виготовлено у вигляді пластини з прямолінійними боковими торцями і розташований в одній площині із фрагментами ложки, в передній частині змінного елемента виготовлено вигин, аналогічний вигинам фрагментів ложки, в середній частині змінного елемента по його обидві сторони виготовлено виступи, розміщені в одній площині із змінним елементом, торець виступу та боковий торець змінного елемента в основі виступу розміщені під гострим кутом, у фрагментах ложки виконані вирізи, ідентичні по розміщенню, формі і розмірах виступам змінного елемента, по обидві сторони від вирізів у фрагментах ложки та виступів у змінному елементі виготовлені групи наскрізних каналів циліндричної форми з однаковими діаметрами перерізів, осі каналів у кожній групі співпадають і направлені паралельно основі ложки, ложка містить також вставні стержні, розміри яких відповідають розмірам груп наскрізних каналів, а ручка ложки прикріплена до одного із фрагментів ложки. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
