Муфта запобіжна

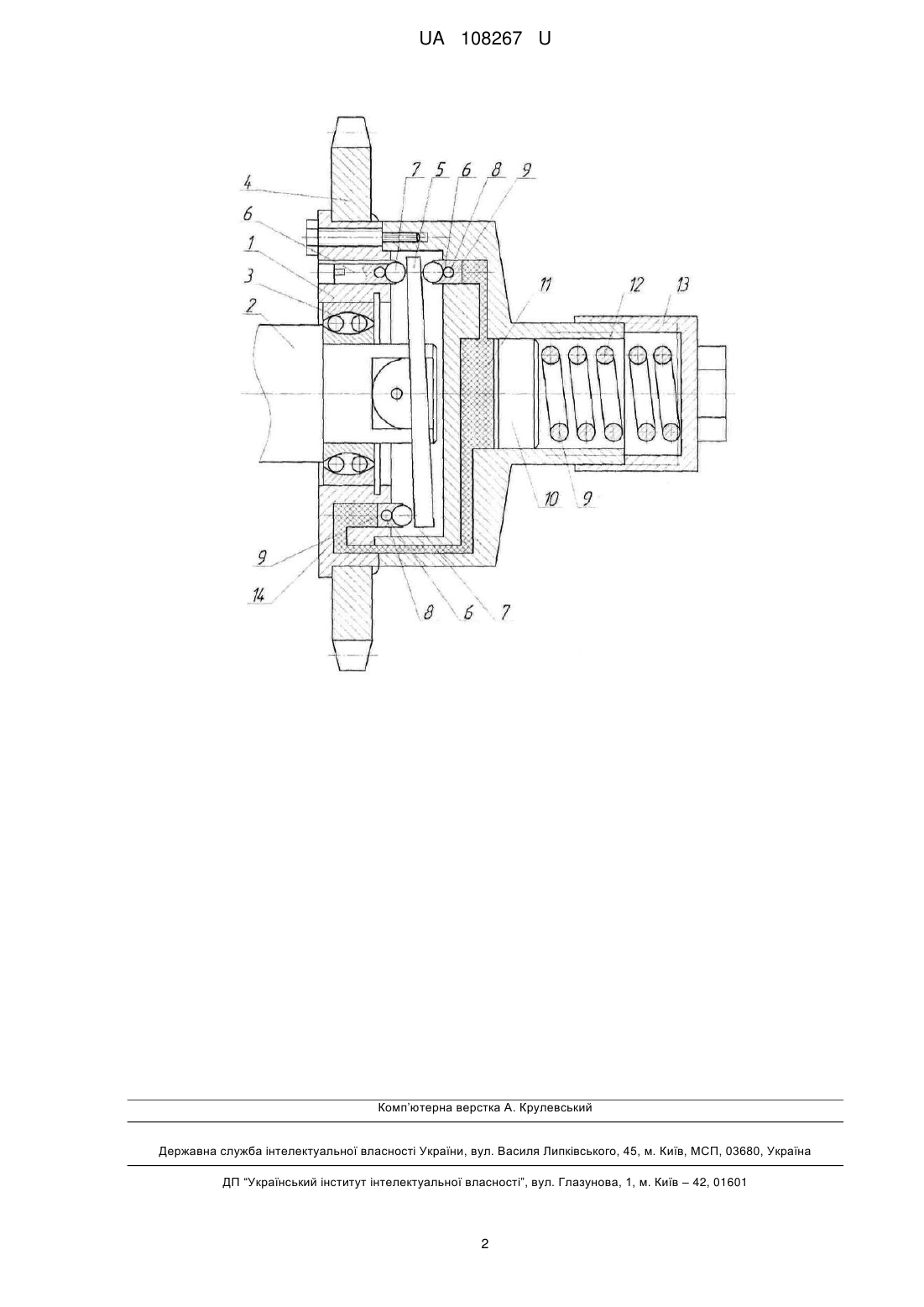

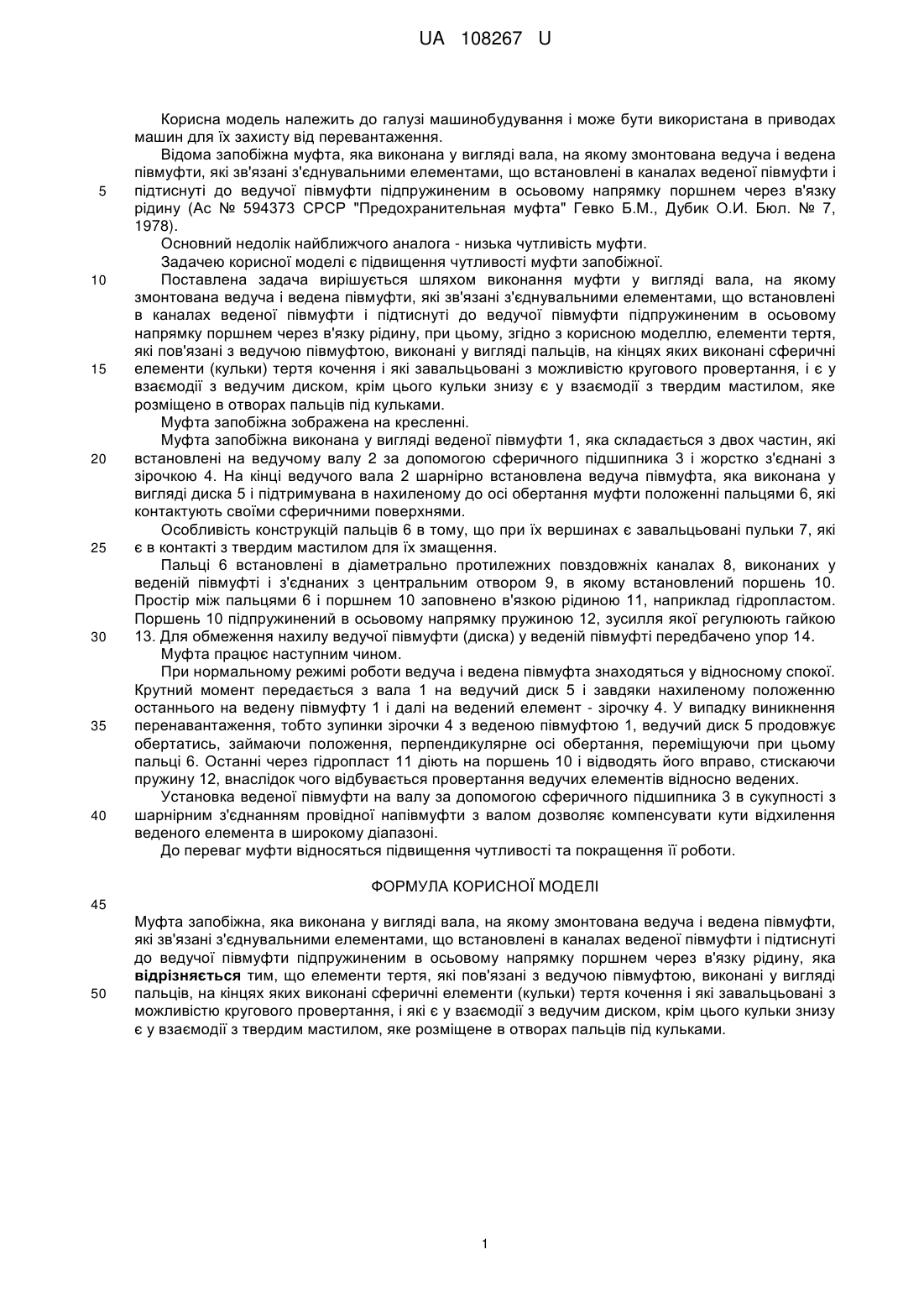

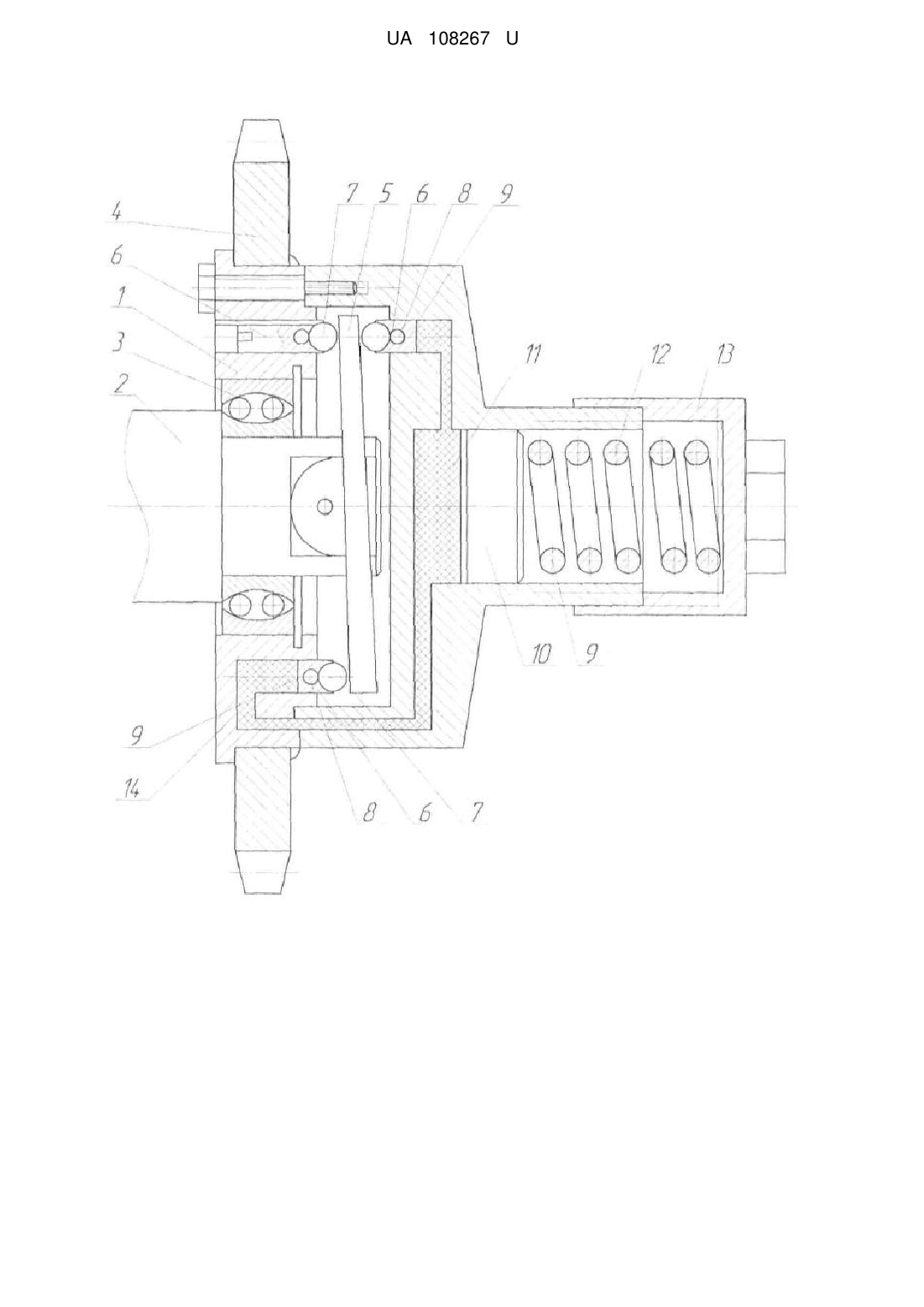

Реферат: Муфта запобіжна виконана у вигляді вала, на якому змонтована ведуча і ведена півмуфти, які зв'язані з'єднувальними елементами, що встановлені в каналах веденої півмуфти і підтиснуті до ведучої півмуфти підпружиненим в осьовому напрямку поршнем через в'язку рідину. Елементи тертя, які пов'язані з ведучою півмуфтою, виконані у вигляді пальців, на кінцях яких виконані сферичні елементи (кульки) тертя кочення і які завальцьовані з можливістю кругового провертання, і є у взаємодії з ведучим диском, крім цього кульки знизу є у взаємодії з твердим мастилом, яке розміщене в отворах пальців під кульками. UA 108267 U (12) UA 108267 U UA 108267 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може бути використана в приводах машин для їх захисту від перевантаження. Відома запобіжна муфта, яка виконана у вигляді вала, на якому змонтована ведуча і ведена півмуфти, які зв'язані з'єднувальними елементами, що встановлені в каналах веденої півмуфти і підтиснуті до ведучої півмуфти підпружиненим в осьовому напрямку поршнем через в'язку рідину (Ас № 594373 СРСР "Предохранительная муфта" Гевко Б.М., Дубик О.И. Бюл. № 7, 1978). Основний недолік найближчого аналога - низька чутливість муфти. Задачею корисної моделі є підвищення чутливості муфти запобіжної. Поставлена задача вирішується шляхом виконання муфти у вигляді вала, на якому змонтована ведуча і ведена півмуфти, які зв'язані з'єднувальними елементами, що встановлені в каналах веденої півмуфти і підтиснуті до ведучої півмуфти підпружиненим в осьовому напрямку поршнем через в'язку рідину, при цьому, згідно з корисною моделлю, елементи тертя, які пов'язані з ведучою півмуфтою, виконані у вигляді пальців, на кінцях яких виконані сферичні елементи (кульки) тертя кочення і які завальцьовані з можливістю кругового провертання, і є у взаємодії з ведучим диском, крім цього кульки знизу є у взаємодії з твердим мастилом, яке розміщено в отворах пальців під кульками. Муфта запобіжна зображена на кресленні. Муфта запобіжна виконана у вигляді веденої півмуфти 1, яка складається з двох частин, які встановлені на ведучому валу 2 за допомогою сферичного підшипника 3 і жорстко з'єднані з зірочкою 4. На кінці ведучого вала 2 шарнірно встановлена ведуча півмуфта, яка виконана у вигляді диска 5 і підтримувана в нахиленому до осі обертання муфти положенні пальцями 6, які контактують своїми сферичними поверхнями. Особливість конструкцій пальців 6 в тому, що при їх вершинах є завальцьовані пульки 7, які є в контакті з твердим мастилом для їх змащення. Пальці 6 встановлені в діаметрально протилежних повздовжніх каналах 8, виконаних у веденій півмуфті і з'єднаних з центральним отвором 9, в якому встановлений поршень 10. Простір між пальцями 6 і поршнем 10 заповнено в'язкою рідиною 11, наприклад гідропластом. Поршень 10 підпружинений в осьовому напрямку пружиною 12, зусилля якої регулюють гайкою 13. Для обмеження нахилу ведучої півмуфти (диска) у веденій півмуфті передбачено упор 14. Муфта працює наступним чином. При нормальному режимі роботи ведуча і ведена півмуфта знаходяться у відносному спокої. Крутний момент передається з вала 1 на ведучий диск 5 і завдяки нахиленому положенню останнього на ведену півмуфту 1 і далі на ведений елемент - зірочку 4. У випадку виникнення перенавантаження, тобто зупинки зірочки 4 з веденою півмуфтою 1, ведучий диск 5 продовжує обертатись, займаючи положення, перпендикулярне осі обертання, переміщуючи при цьому пальці 6. Останні через гідропласт 11 діють на поршень 10 і відводять його вправо, стискаючи пружину 12, внаслідок чого відбувається провертання ведучих елементів відносно ведених. Установка веденої півмуфти на валу за допомогою сферичного підшипника 3 в сукупності з шарнірним з'єднанням провідної напівмуфти з валом дозволяє компенсувати кути відхилення веденого елемента в широкому діапазоні. До переваг муфти відносяться підвищення чутливості та покращення її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Муфта запобіжна, яка виконана у вигляді вала, на якому змонтована ведуча і ведена півмуфти, які зв'язані з'єднувальними елементами, що встановлені в каналах веденої півмуфти і підтиснуті до ведучої півмуфти підпружиненим в осьовому напрямку поршнем через в'язку рідину, яка відрізняється тим, що елементи тертя, які пов'язані з ведучою півмуфтою, виконані у вигляді пальців, на кінцях яких виконані сферичні елементи (кульки) тертя кочення і які завальцьовані з можливістю кругового провертання, і які є у взаємодії з ведучим диском, крім цього кульки знизу є у взаємодії з твердим мастилом, яке розміщене в отворах пальців під кульками. 1 UA 108267 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
