Спеціальна піротехнічна машина

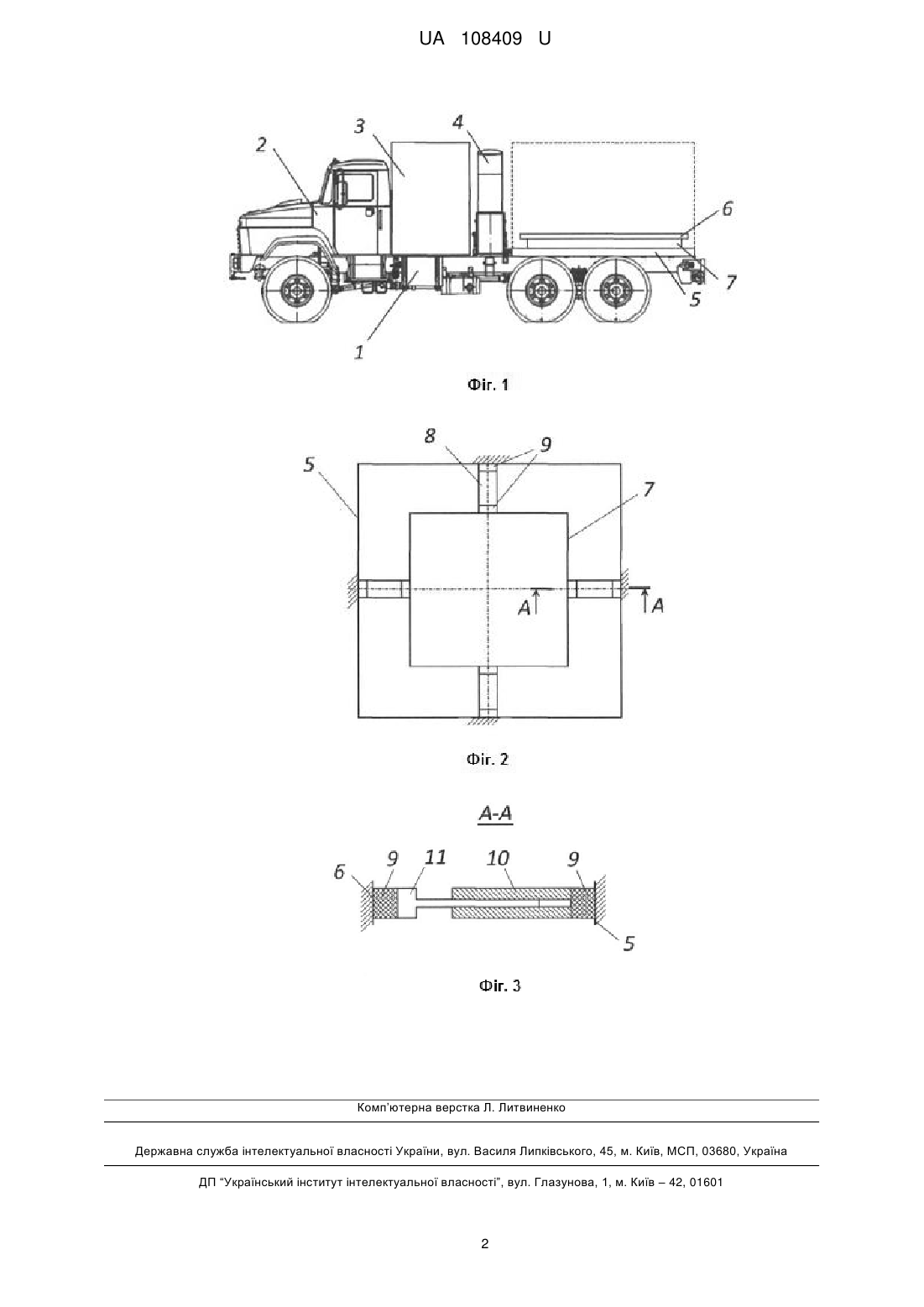

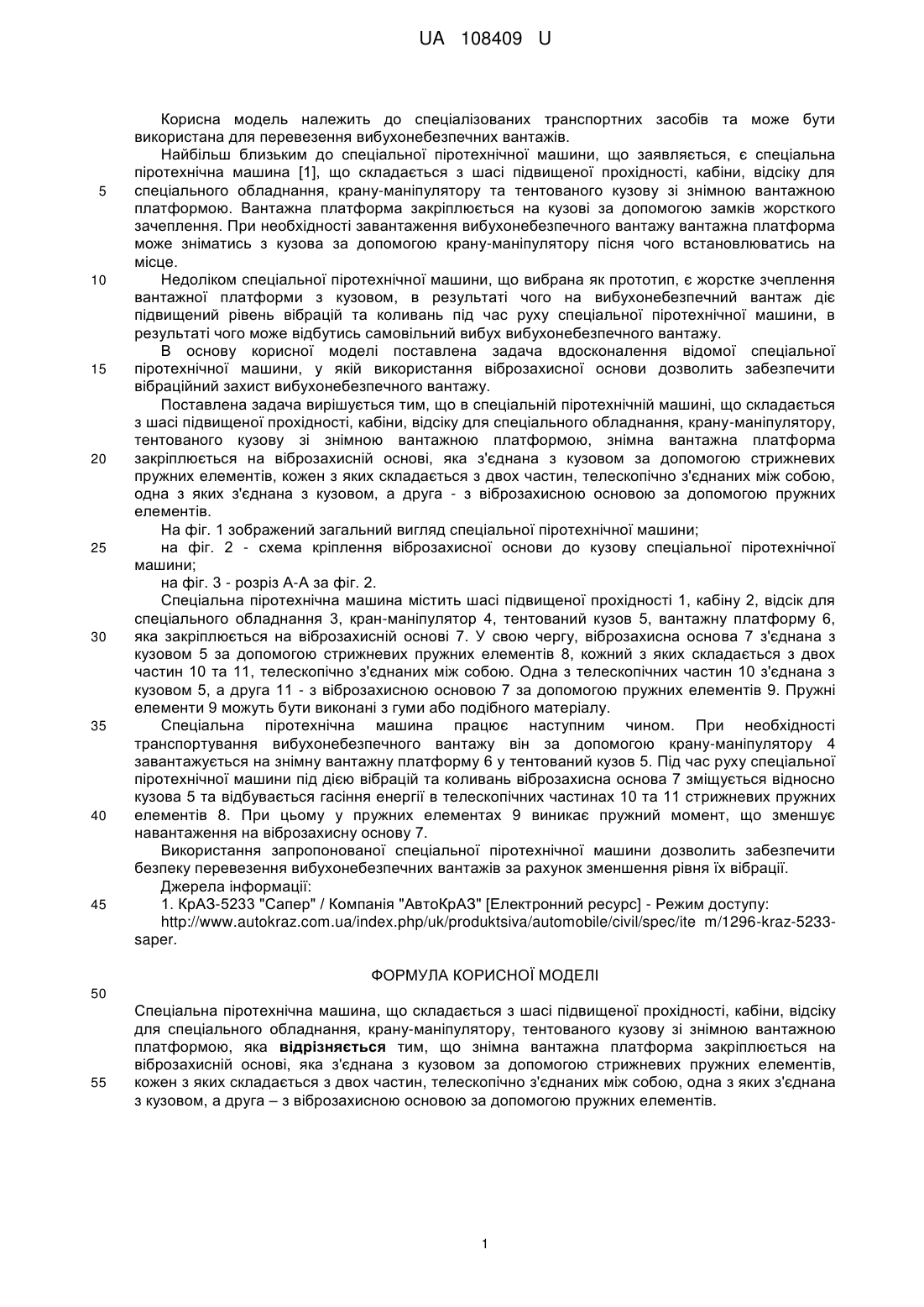

Реферат: Спеціальна піротехнічна машина складається з шасі підвищеної прохідності, кабіни, відсіку для спеціального обладнання, крану-маніпулятору, тентованого кузову зі знімною вантажною платформою. Крім цього, знімна вантажна платформа закріплюється на віброзахисній основі, яка з'єднана з кузовом за допомогою стрижневих пружних елементів, кожен з яких складається з двох частин, телескопічно з'єднаних між собою, одна з яких з'єднана з кузовом, а друга – з віброзахисною основою за допомогою пружних елементів. UA 108409 U (54) СПЕЦІАЛЬНА ПІРОТЕХНІЧНА МАШИНА UA 108409 U UA 108409 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до спеціалізованих транспортних засобів та може бути використана для перевезення вибухонебезпечних вантажів. Найбільш близьким до спеціальної піротехнічної машини, що заявляється, є спеціальна піротехнічна машина [1], що складається з шасі підвищеної прохідності, кабіни, відсіку для спеціального обладнання, крану-маніпулятору та тентованого кузову зі знімною вантажною платформою. Вантажна платформа закріплюється на кузові за допомогою замків жорсткого зачеплення. При необхідності завантаження вибухонебезпечного вантажу вантажна платформа може зніматись з кузова за допомогою крану-маніпулятору пісня чого встановлюватись на місце. Недоліком спеціальної піротехнічної машини, що вибрана як прототип, є жорстке зчеплення вантажної платформи з кузовом, в результаті чого на вибухонебезпечний вантаж діє підвищений рівень вібрацій та коливань під час руху спеціальної піротехнічної машини, в результаті чого може відбутись самовільний вибух вибухонебезпечного вантажу. В основу корисної моделі поставлена задача вдосконалення відомої спеціальної піротехнічної машини, у якій використання віброзахисної основи дозволить забезпечити вібраційний захист вибухонебезпечного вантажу. Поставлена задача вирішується тим, що в спеціальній піротехнічній машині, що складається з шасі підвищеної прохідності, кабіни, відсіку для спеціального обладнання, крану-маніпулятору, тентованого кузову зі знімною вантажною платформою, знімна вантажна платформа закріплюється на віброзахисній основі, яка з'єднана з кузовом за допомогою стрижневих пружних елементів, кожен з яких складається з двох частин, телескопічно з'єднаних між собою, одна з яких з'єднана з кузовом, а друга - з віброзахисною основою за допомогою пружних елементів. На фіг. 1 зображений загальний вигляд спеціальної піротехнічної машини; на фіг. 2 - схема кріплення віброзахисної основи до кузову спеціальної піротехнічної машини; на фіг. 3 - розріз А-А за фіг. 2. Спеціальна піротехнічна машина містить шасі підвищеної прохідності 1, кабіну 2, відсік для спеціального обладнання 3, кран-маніпулятор 4, тентований кузов 5, вантажну платформу 6, яка закріплюється на віброзахисній основі 7. У свою чергу, віброзахисна основа 7 з'єднана з кузовом 5 за допомогою стрижневих пружних елементів 8, кожний з яких складається з двох частин 10 та 11, телескопічно з'єднаних між собою. Одна з телескопічних частин 10 з'єднана з кузовом 5, а друга 11 - з віброзахисною основою 7 за допомогою пружних елементів 9. Пружні елементи 9 можуть бути виконані з гуми або подібного матеріалу. Спеціальна піротехнічна машина працює наступним чином. При необхідності транспортування вибухонебезпечного вантажу він за допомогою крану-маніпулятору 4 завантажується на знімну вантажну платформу 6 у тентований кузов 5. Під час руху спеціальної піротехнічної машини під дією вібрацій та коливань віброзахисна основа 7 зміщується відносно кузова 5 та відбувається гасіння енергії в телескопічних частинах 10 та 11 стрижневих пружних елементів 8. При цьому у пружних елементах 9 виникає пружний момент, що зменшує навантаження на віброзахисну основу 7. Використання запропонованої спеціальної піротехнічної машини дозволить забезпечити безпеку перевезення вибухонебезпечних вантажів за рахунок зменшення рівня їх вібрації. Джерела інформації: 1. КрАЗ-5233 "Сапер" / Компанія "АвтоКрАЗ" [Електронний ресурс] - Режим доступу: http://www.autokraz.com.ua/index.php/uk/produktsiva/automobile/civil/spec/ite m/1296-kraz-5233saper. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спеціальна піротехнічна машина, що складається з шасі підвищеної прохідності, кабіни, відсіку для спеціального обладнання, крану-маніпулятору, тентованого кузову зі знімною вантажною платформою, яка відрізняється тим, що знімна вантажна платформа закріплюється на віброзахисній основі, яка з'єднана з кузовом за допомогою стрижневих пружних елементів, кожен з яких складається з двох частин, телескопічно з'єднаних між собою, одна з яких з'єднана з кузовом, а друга – з віброзахисною основою за допомогою пружних елементів. 1 UA 108409 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
