З’єднання плит сталезалізобетонного структурно-вантового покриття на поличках

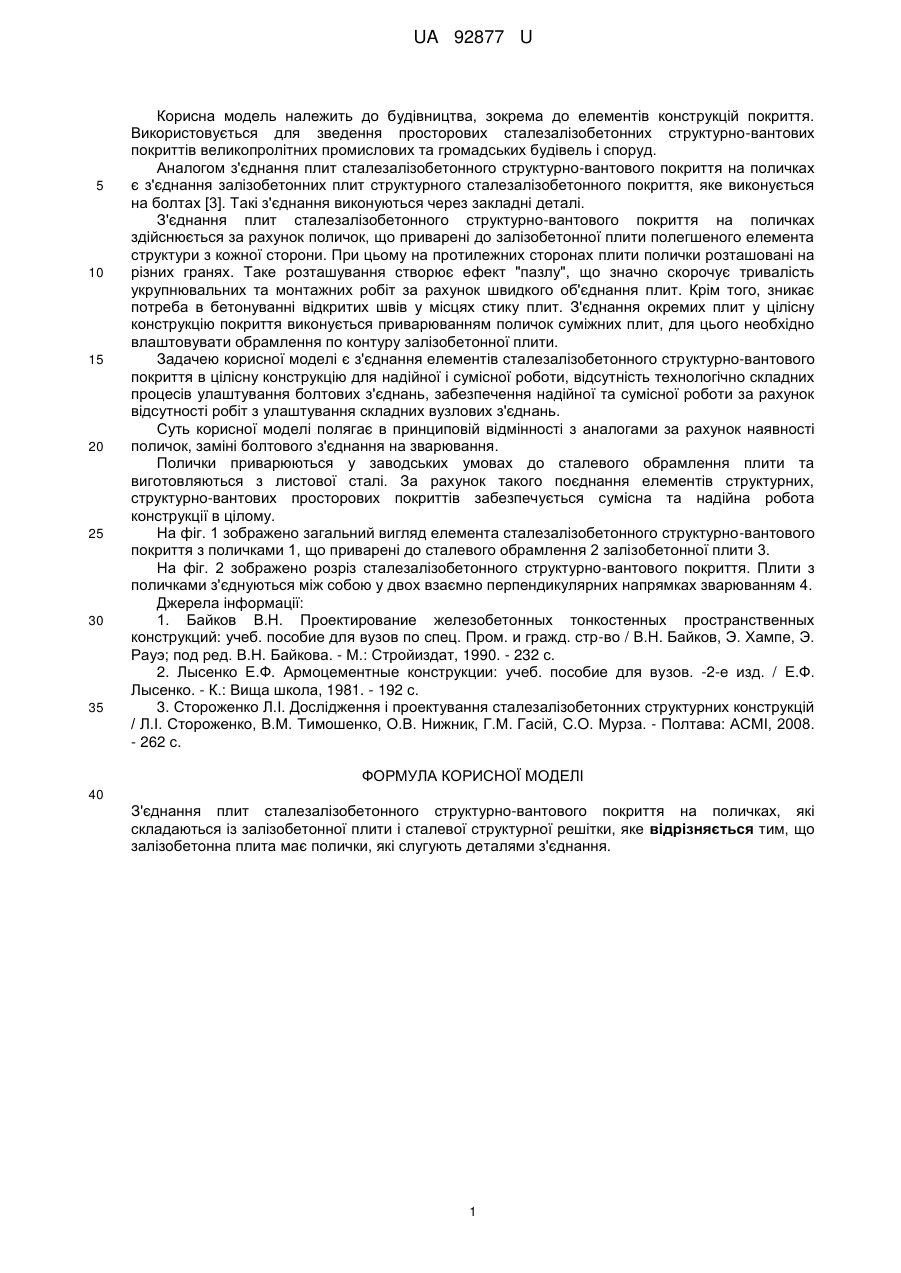

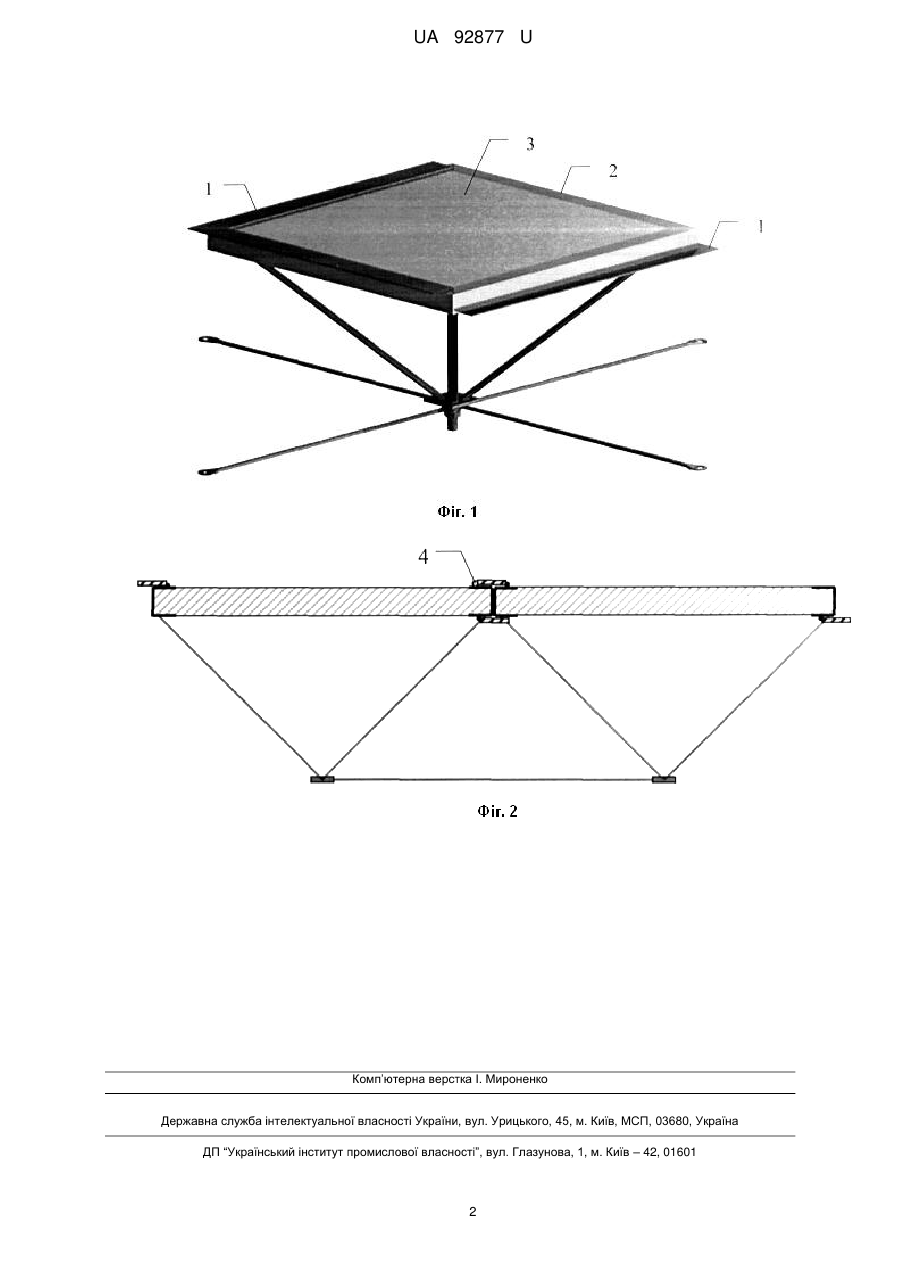

Реферат: З'єднання плит сталезалізобетонного структурно-вантового покриття на поличках, які складаються із залізобетонної плити і сталевої структурної решітки. Залізобетонна плита має полички, які слугують деталями з'єднання. UA 92877 U (54) З'ЄДНАННЯ ПЛИТ СТАЛЕЗАЛІЗОБЕТОННОГО СТРУКТУРНО-ВАНТОВОГО ПОКРИТТЯ НА ПОЛИЧКАХ UA 92877 U UA 92877 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до елементів конструкцій покриття. Використовується для зведення просторових сталезалізобетонних структурно-вантових покриттів великопролітних промислових та громадських будівель і споруд. Аналогом з'єднання плит сталезалізобетонного структурно-вантового покриття на поличках є з'єднання залізобетонних плит структурного сталезалізобетонного покриття, яке виконується на болтах [3]. Такі з'єднання виконуються через закладні деталі. З'єднання плит сталезалізобетонного структурно-вантового покриття на поличках здійснюється за рахунок поличок, що приварені до залізобетонної плити полегшеного елемента структури з кожної сторони. При цьому на протилежних сторонах плити полички розташовані на різних гранях. Таке розташування створює ефект "пазлу", що значно скорочує тривалість укрупнювальних та монтажних робіт за рахунок швидкого об'єднання плит. Крім того, зникає потреба в бетонуванні відкритих швів у місцях стику плит. З'єднання окремих плит у цілісну конструкцію покриття виконується приварюванням поличок суміжних плит, для цього необхідно влаштовувати обрамлення по контуру залізобетонної плити. Задачею корисної моделі є з'єднання елементів сталезалізобетонного структурно-вантового покриття в цілісну конструкцію для надійної і сумісної роботи, відсутність технологічно складних процесів улаштування болтових з'єднань, забезпечення надійної та сумісної роботи за рахунок відсутності робіт з улаштування складних вузлових з'єднань. Суть корисної моделі полягає в принциповій відмінності з аналогами за рахунок наявності поличок, заміні болтового з'єднання на зварювання. Полички приварюються у заводських умовах до сталевого обрамлення плити та виготовляються з листової сталі. За рахунок такого поєднання елементів структурних, структурно-вантових просторових покриттів забезпечується сумісна та надійна робота конструкції в цілому. На фіг. 1 зображено загальний вигляд елемента сталезалізобетонного структурно-вантового покриття з поличками 1, що приварені до сталевого обрамлення 2 залізобетонної плити 3. На фіг. 2 зображено розріз сталезалізобетонного структурно-вантового покриття. Плити з поличками з'єднуються між собою у двох взаємно перпендикулярних напрямках зварюванням 4. Джерела інформації: 1. Байков В.Н. Проектирование железобетонных тонкостенных пространственных конструкций: учеб. пособие для вузов по спец. Пром. и гражд. стр-во / В.Н. Байков, Э. Хампе, Э. Рауэ; под ред. В.Н. Байкова. - М.: Стройиздат, 1990. - 232 с. 2. Лысенко Е.Ф. Армоцементные конструкции: учеб. пособие для вузов. -2-е изд. / Е.Ф. Лысенко. - К.: Вища школа, 1981. - 192 с. 3. Стороженко Л.І. Дослідження і проектування сталезалізобетонних структурних конструкцій / Л.І. Стороженко, В.М. Тимошенко, О.В. Нижник, Г.М. Гасій, C.O. Мурза. - Полтава: АСМІ, 2008. - 262 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 З'єднання плит сталезалізобетонного структурно-вантового покриття на поличках, які складаються із залізобетонної плити і сталевої структурної решітки, яке відрізняється тим, що залізобетонна плита має полички, які слугують деталями з'єднання. 1 UA 92877 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
