Муфта

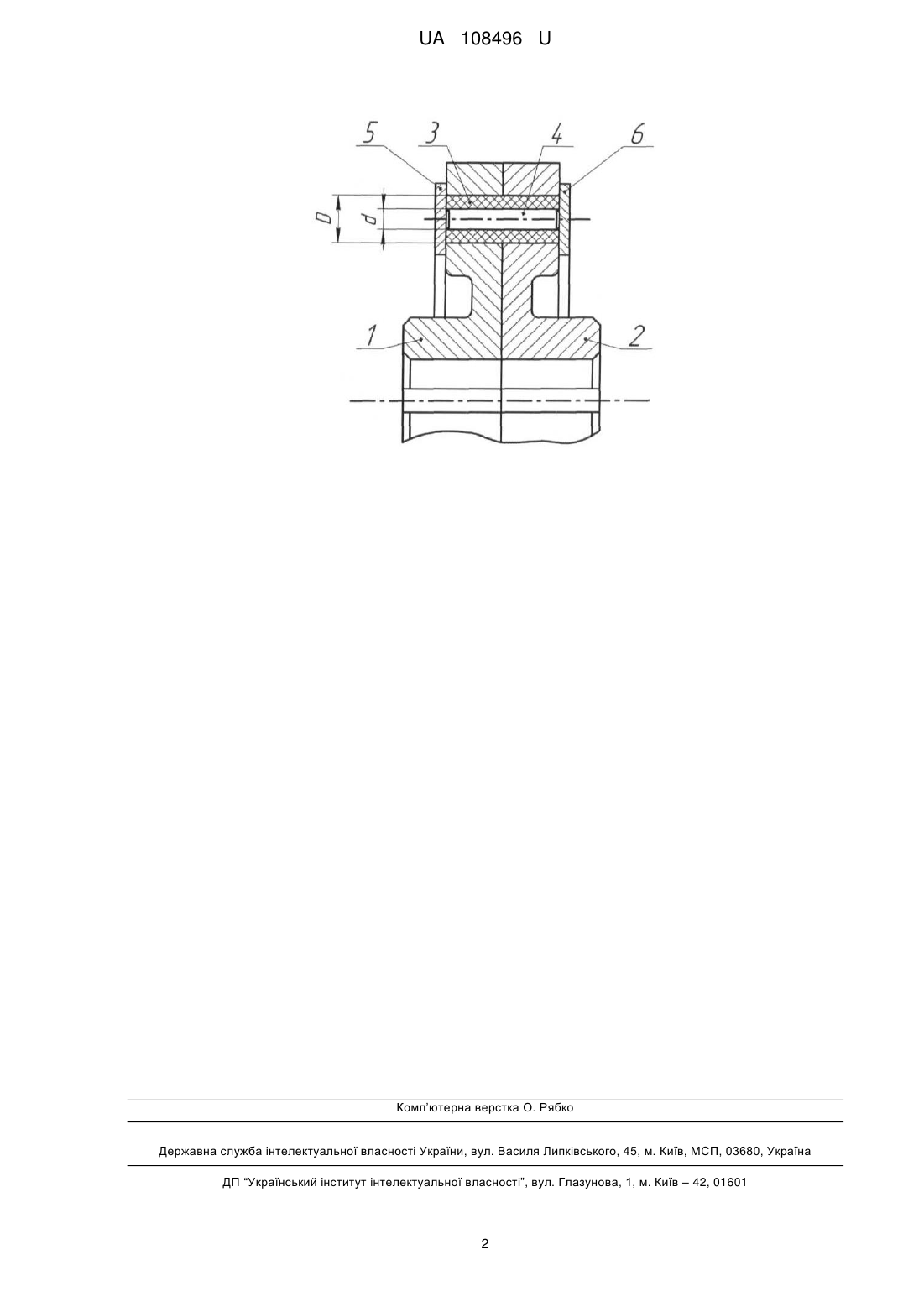

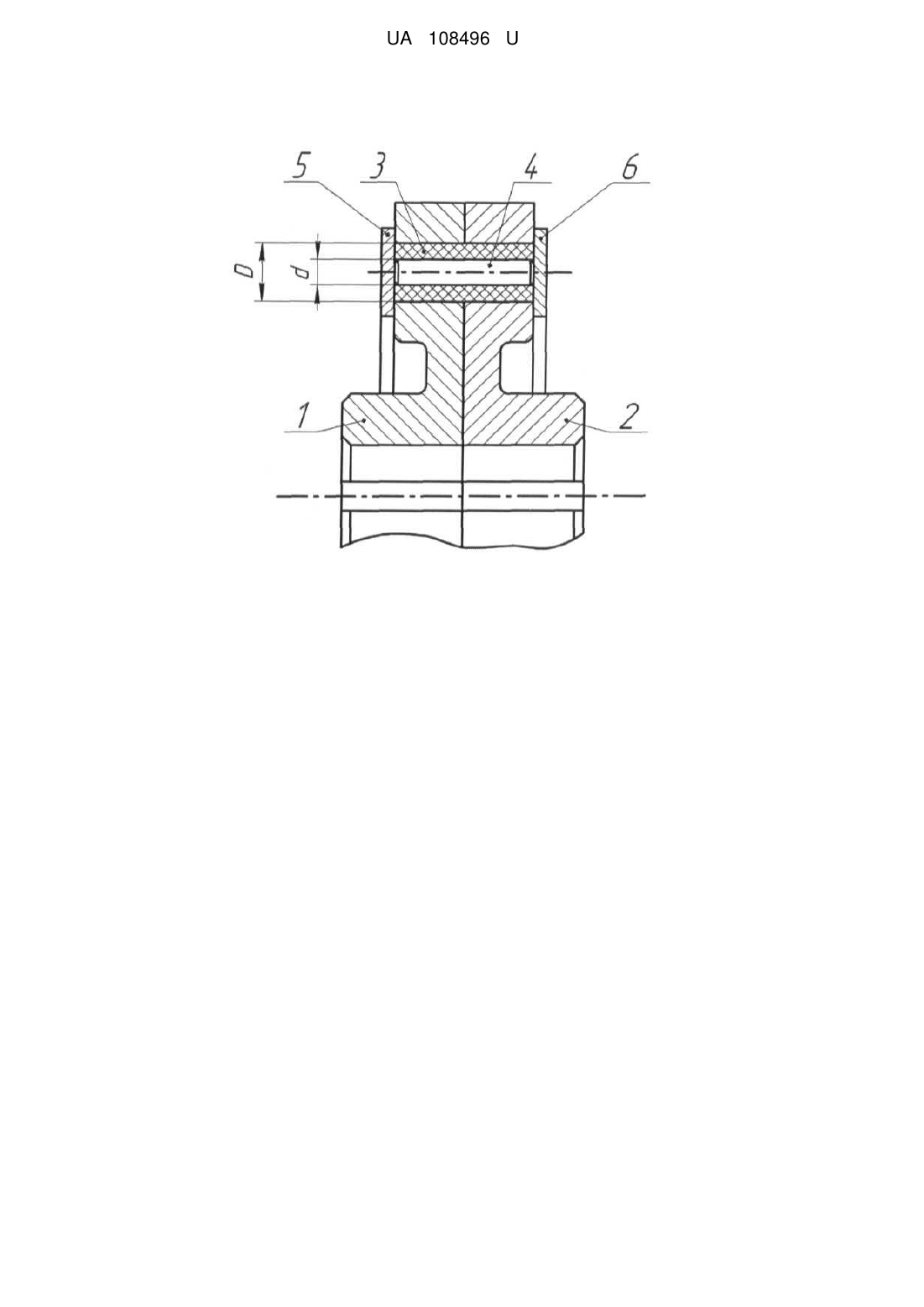

Реферат: Муфта містить дві півмуфти та пружні елементи. Пружні елементи виконані у вигляді втулок, кожна з яких містить сталевий стержень, розташований всередині втулки, причому втулки виконані із пружного матеріалу, одна половина кожної втулки розміщена в одній півмуфті, друга - в другій півмуфті, а зовнішній діаметр втулки та діаметр сталевого стержня вибираються із співвідношення: D=(2,5…3,5)d, де D - зовнішній діаметр втулки; d - діаметр сталевого стержня. UA 108496 U (54) МУФТА UA 108496 U UA 108496 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до пружних муфт і може бути використана в приводах машин. Відома муфта, що містить дві півмуфти та пружні елементи (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 225, рис. 9.7). Розміщення кожного пружного елемента лише в одній півмуфті не дозволяє, за рахунок незначної деформації пружних елементів, ефективно зменшувати динамічні навантаження, зумовлені несталим режимом роботи муфти, що призводить до зниження довговічності роботи муфти. Таким чином в основу корисної моделі поставлена задача створити таку муфту, в якій новим виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи муфти. Поставлена задача вирішена тим, що в муфті, яка містить дві півмуфти та пружні елементи, згідно з корисною моделлю, пружні елементи виконані у вигляді втулок, кожна з яких містить сталевий стержень, розташований всередині втулки, причому втулки виконані із пружного матеріалу, одна половина кожної втулки розміщена в одній півмуфті, друга - в другій півмуфті, а зовнішній діаметр втулки та діаметр сталевого стержня вибираються із співвідношення: D=(2,5…3,5)d, де D - зовнішній діаметр втулки; d - діаметр сталевого стержня. Виконання пружних елементів у вигляді втулок, кожна з яких містить сталевий стержень, розташований всередині втулки, причому втулки виконані із пружного матеріалу, одна половина кожного пружного елементу розміщена в одній півмуфті, друга - в другій півмуфті, дозволяє збільшити деформативні властивості пружних елементів, що знижує динамічні навантаження муфти при співвідношенні діаметрів втулки та сталевого стержня: D=(2,5…3,5)d, що забезпечує підвищення довговічності роботи муфти. На кресленні представлена схема муфти. Муфта містить півмуфти 1, 2 та пружні елементи 3, що з'єднують півмуфти між собою. Пружні елементи 3 виконані у вигляді втулок, кожна з яких містить сталевий стержень 4, розташований всередині втулки. Втулки виконані із пружного матеріалу, наприклад, маслостійкої гуми, одна половина кожного пружного елементу 3 розміщена в півмуфті 1, друга в півмуфті 2. Обмеження осьового переміщення пружних елементів 3 в півмуфтах 1, 2 здійснюється за допомогою шайб 5, 6 відповідно, при цьому зовнішній діаметр втулки та діаметр сталевого стержня вибираються із співвідношення D=(2,5…3,5)d. Муфта працює таким чином. Обертальний рух півмуфти 1 за допомогою пружних елементів 3 передається півмуфті 2 та відповідним механізмам машини (на кресленні не показані). При динамічних навантаженнях механізмів машини муфта дозволяє зменшити пікові навантаження за рахунок пружної деформації пружних елементів 3. Муфта може знайти широке застосування в приводах, які працюють при значних динамічних та вібраційних навантаженнях, а також при частих перевантаженнях привода. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта, що містить дві півмуфти та пружні елементи, яка відрізняється тим, що пружні елементи виконані у вигляді втулок, кожна з яких містить сталевий стержень, розташований всередині втулки, причому втулки виконані із пружного матеріалу, одна половина кожної втулки розміщена в одній півмуфті, друга - в другій півмуфті, а зовнішній діаметр втулки та діаметр сталевого стержня вибираються із співвідношення: D=(2,5…3,5)d, де D - зовнішній діаметр втулки; d - діаметр сталевого стержня. 1 UA 108496 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
