Зубчастий редуктор

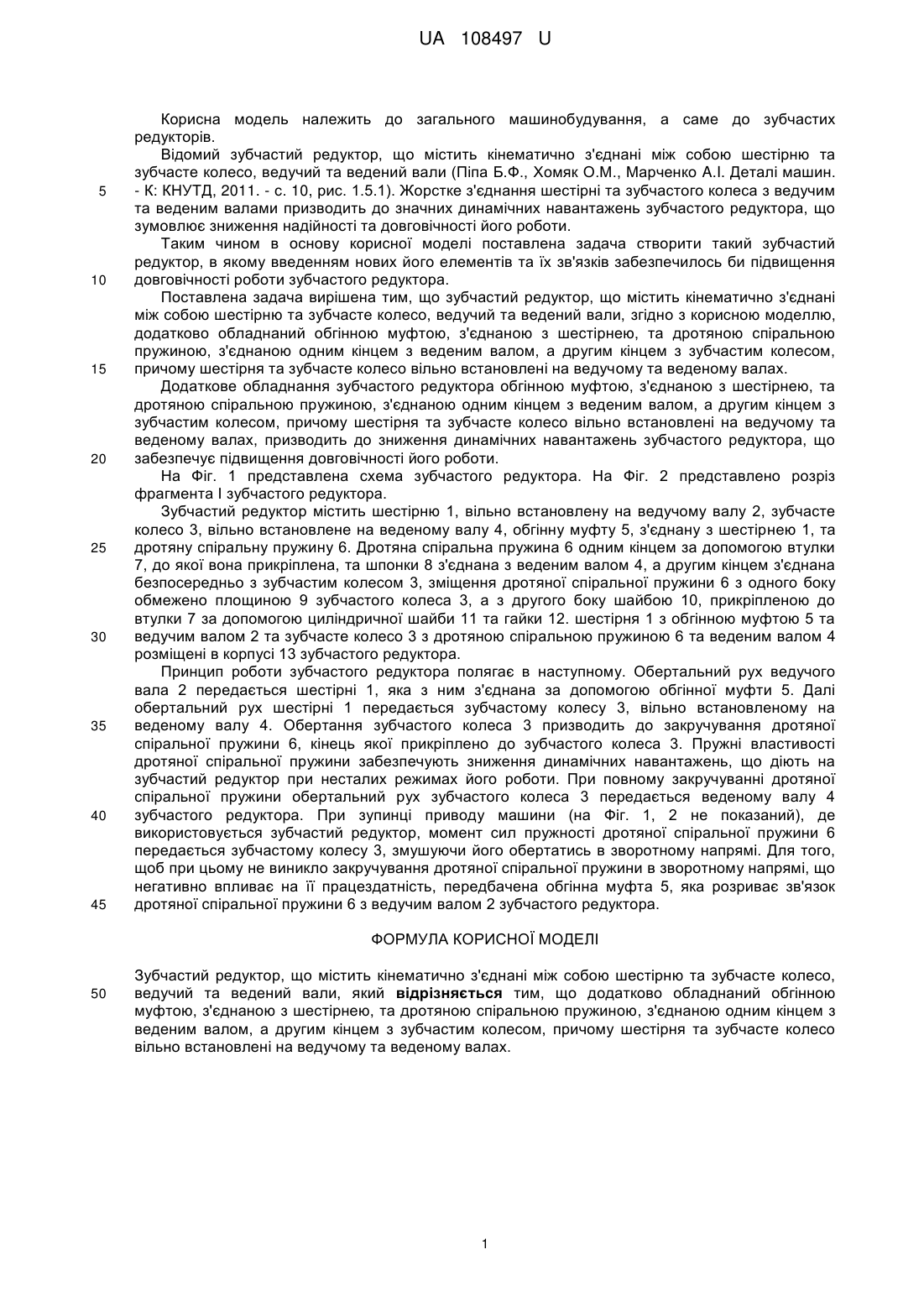

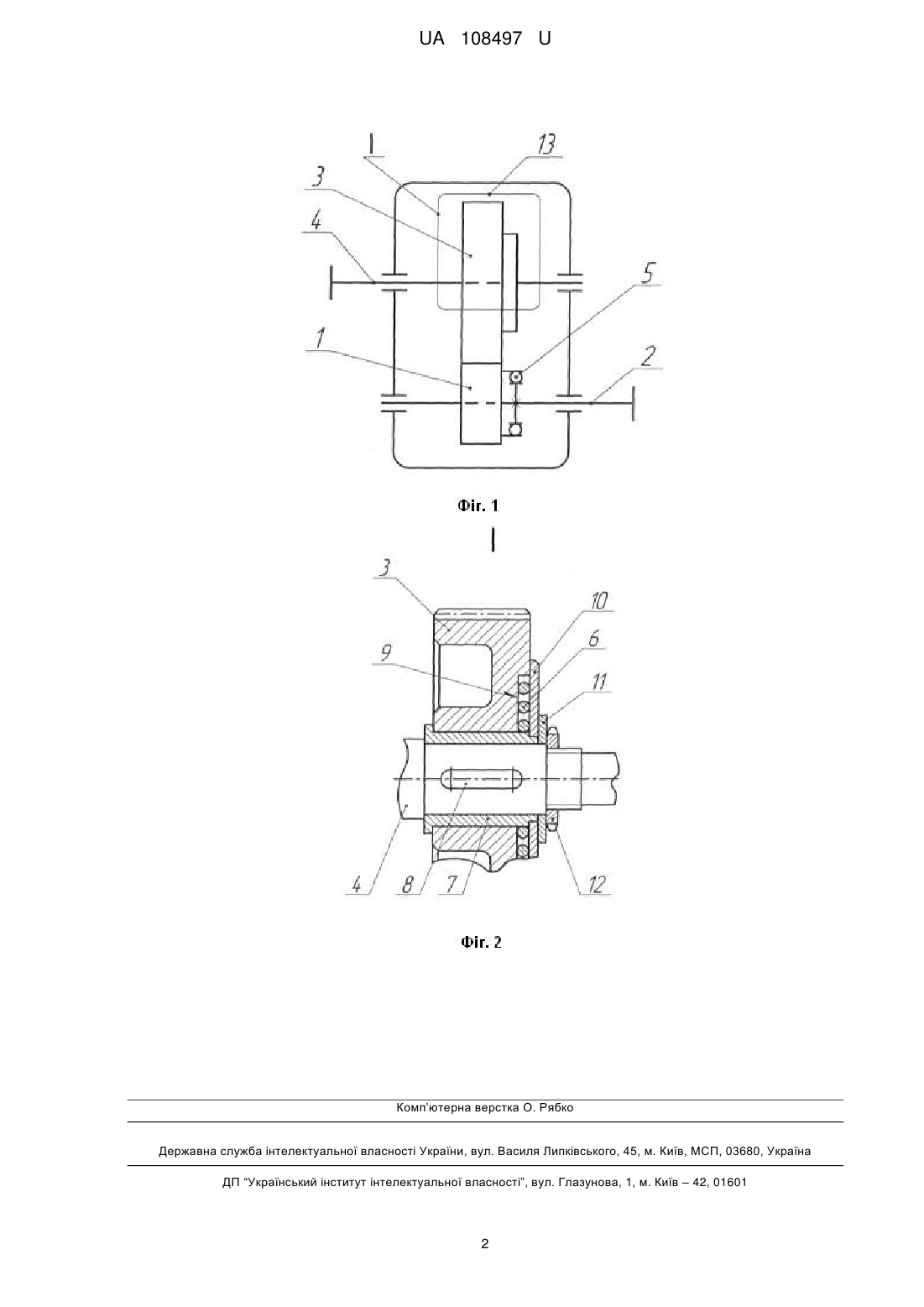

Реферат: Зубчастий редуктор містить кінематично з'єднані між собою шестірню та зубчасте колесо, ведучий та ведений вали. Він додатково обладнаний обгінною муфтою, з'єднаною з шестірнею, та дротяною спіральною пружиною, з'єднаною одним кінцем з веденим валом, а другим кінцем з зубчастим колесом, причому шестірня та зубчасте колесо вільно встановлені на ведучому та веденому валах. UA 108497 U (54) ЗУБЧАСТИЙ РЕДУКТОР UA 108497 U UA 108497 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до зубчастих редукторів. Відомий зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, ведучий та ведений вали (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011. - с. 10, рис. 1.5.1). Жорстке з'єднання шестірні та зубчастого колеса з ведучим та веденим валами призводить до значних динамічних навантажень зубчастого редуктора, що зумовлює зниження надійності та довговічності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому введенням нових його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішена тим, що зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, ведучий та ведений вали, згідно з корисною моделлю, додатково обладнаний обгінною муфтою, з'єднаною з шестірнею, та дротяною спіральною пружиною, з'єднаною одним кінцем з веденим валом, а другим кінцем з зубчастим колесом, причому шестірня та зубчасте колесо вільно встановлені на ведучому та веденому валах. Додаткове обладнання зубчастого редуктора обгінною муфтою, з'єднаною з шестірнею, та дротяною спіральною пружиною, з'єднаною одним кінцем з веденим валом, а другим кінцем з зубчастим колесом, причому шестірня та зубчасте колесо вільно встановлені на ведучому та веденому валах, призводить до зниження динамічних навантажень зубчастого редуктора, що забезпечує підвищення довговічності його роботи. На Фіг. 1 представлена схема зубчастого редуктора. На Фіг. 2 представлено розріз фрагмента І зубчастого редуктора. Зубчастий редуктор містить шестірню 1, вільно встановлену на ведучому валу 2, зубчасте колесо 3, вільно встановлене на веденому валу 4, обгінну муфту 5, з'єднану з шестірнею 1, та дротяну спіральну пружину 6. Дротяна спіральна пружина 6 одним кінцем за допомогою втулки 7, до якої вона прикріплена, та шпонки 8 з'єднана з веденим валом 4, а другим кінцем з'єднана безпосередньо з зубчастим колесом 3, зміщення дротяної спіральної пружини 6 з одного боку обмежено площиною 9 зубчастого колеса 3, а з другого боку шайбою 10, прикріпленою до втулки 7 за допомогою циліндричної шайби 11 та гайки 12. шестірня 1 з обгінною муфтою 5 та ведучим валом 2 та зубчасте колесо 3 з дротяною спіральною пружиною 6 та веденим валом 4 розміщені в корпусі 13 зубчастого редуктора. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 передається шестірні 1, яка з ним з'єднана за допомогою обгінної муфти 5. Далі обертальний рух шестірні 1 передається зубчастому колесу 3, вільно встановленому на веденому валу 4. Обертання зубчастого колеса 3 призводить до закручування дротяної спіральної пружини 6, кінець якої прикріплено до зубчастого колеса 3. Пружні властивості дротяної спіральної пружини забезпечують зниження динамічних навантажень, що діють на зубчастий редуктор при несталих режимах його роботи. При повному закручуванні дротяної спіральної пружини обертальний рух зубчастого колеса 3 передається веденому валу 4 зубчастого редуктора. При зупинці приводу машини (на Фіг. 1, 2 не показаний), де використовується зубчастий редуктор, момент сил пружності дротяної спіральної пружини 6 передається зубчастому колесу 3, змушуючи його обертатись в зворотному напрямі. Для того, щоб при цьому не виникло закручування дротяної спіральної пружини в зворотному напрямі, що негативно впливає на її працездатність, передбачена обгінна муфта 5, яка розриває зв'язок дротяної спіральної пружини 6 з ведучим валом 2 зубчастого редуктора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Зубчастий редуктор, що містить кінематично з'єднані між собою шестірню та зубчасте колесо, ведучий та ведений вали, який відрізняється тим, що додатково обладнаний обгінною муфтою, з'єднаною з шестірнею, та дротяною спіральною пружиною, з'єднаною одним кінцем з веденим валом, а другим кінцем з зубчастим колесом, причому шестірня та зубчасте колесо вільно встановлені на ведучому та веденому валах. 1 UA 108497 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
