Муфта

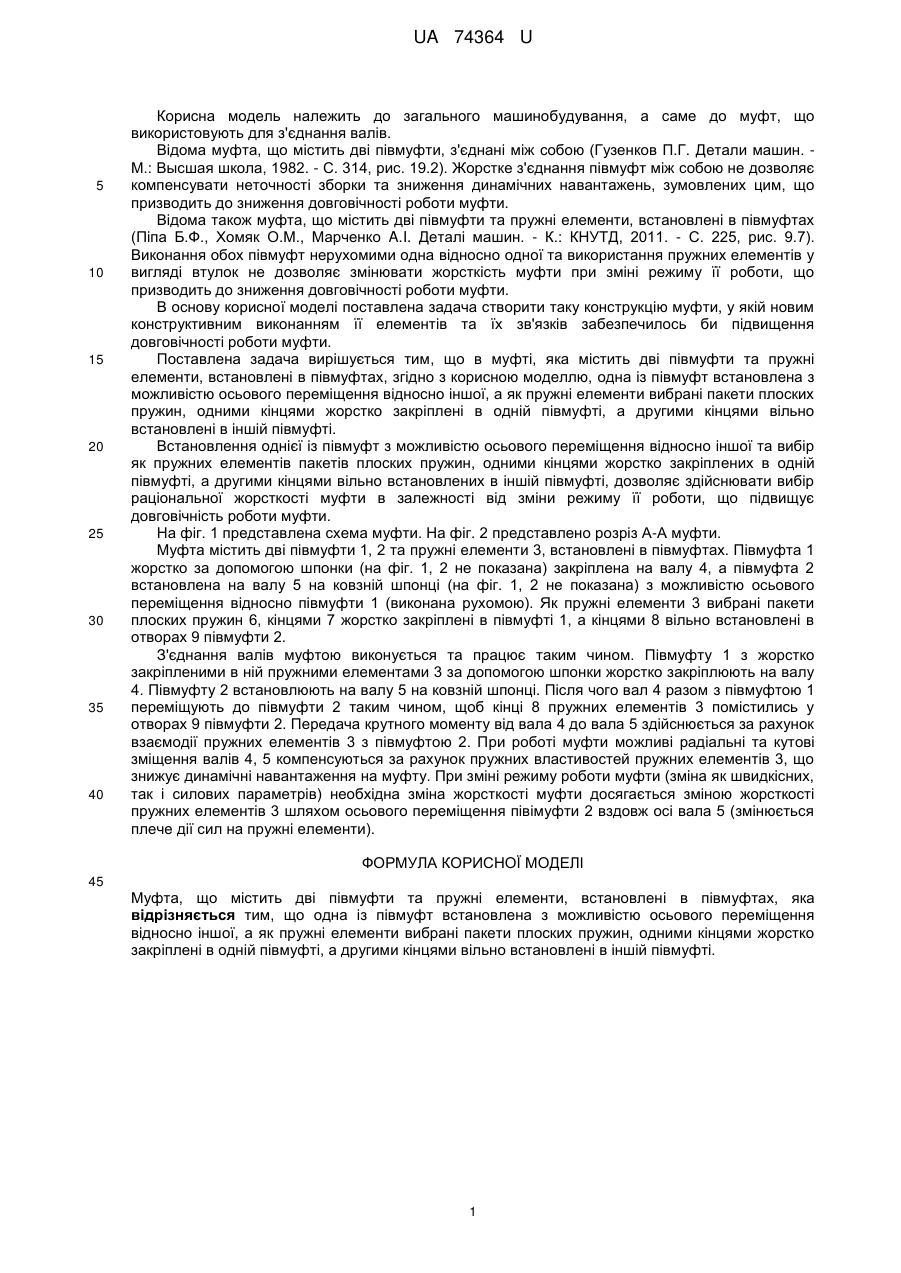

Реферат: UA 74364 U UA 74364 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до муфт, що використовують для з'єднання валів. Відома муфта, що містить дві півмуфти, з'єднані між собою (Гузенков П.Г. Детали машин. М.: Высшая школа, 1982. - С. 314, рис. 19.2). Жорстке з'єднання півмуфт між собою не дозволяє компенсувати неточності зборки та зниження динамічних навантажень, зумовлених цим, що призводить до зниження довговічності роботи муфти. Відома також муфта, що містить дві півмуфти та пружні елементи, встановлені в півмуфтах (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 225, рис. 9.7). Виконання обох півмуфт нерухомими одна відносно одної та використання пружних елементів у вигляді втулок не дозволяє змінювати жорсткість муфти при зміні режиму її роботи, що призводить до зниження довговічності роботи муфти. В основу корисної моделі поставлена задача створити таку конструкцію муфти, у якій новим конструктивним виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи муфти. Поставлена задача вирішується тим, що в муфті, яка містить дві півмуфти та пружні елементи, встановлені в півмуфтах, згідно з корисною моделлю, одна із півмуфт встановлена з можливістю осьового переміщення відносно іншої, а як пружні елементи вибрані пакети плоских пружин, одними кінцями жорстко закріплені в одній півмуфті, а другими кінцями вільно встановлені в іншій півмуфті. Встановлення однієї із півмуфт з можливістю осьового переміщення відносно іншої та вибір як пружних елементів пакетів плоских пружин, одними кінцями жорстко закріплених в одній півмуфті, а другими кінцями вільно встановлених в іншій півмуфті, дозволяє здійснювати вибір раціональної жорсткості муфти в залежності від зміни режиму її роботи, що підвищує довговічність роботи муфти. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А-А муфти. Муфта містить дві півмуфти 1, 2 та пружні елементи 3, встановлені в півмуфтах. Півмуфта 1 жорстко за допомогою шпонки (на фіг. 1, 2 не показана) закріплена на валу 4, а півмуфта 2 встановлена на валу 5 на ковзній шпонці (на фіг. 1, 2 не показана) з можливістю осьового переміщення відносно півмуфти 1 (виконана рухомою). Як пружні елементи 3 вибрані пакети плоских пружин 6, кінцями 7 жорстко закріплені в півмуфті 1, а кінцями 8 вільно встановлені в отворах 9 півмуфти 2. З'єднання валів муфтою виконується та працює таким чином. Півмуфту 1 з жорстко закріпленими в ній пружними елементами 3 за допомогою шпонки жорстко закріплюють на валу 4. Півмуфту 2 встановлюють на валу 5 на ковзній шпонці. Після чого вал 4 разом з півмуфтою 1 переміщують до півмуфти 2 таким чином, щоб кінці 8 пружних елементів 3 помістились у отворах 9 півмуфти 2. Передача крутного моменту від вала 4 до вала 5 здійснюється за рахунок взаємодії пружних елементів 3 з півмуфтою 2. При роботі муфти можливі радіальні та кутові зміщення валів 4, 5 компенсуються за рахунок пружних властивостей пружних елементів 3, що знижує динамічні навантаження на муфту. При зміні режиму роботи муфти (зміна як швидкісних, так і силових параметрів) необхідна зміна жорсткості муфти досягається зміною жорсткості пружних елементів 3 шляхом осьового переміщення півімуфти 2 вздовж осі вала 5 (змінюється плече дії сил на пружні елементи). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта, що містить дві півмуфти та пружні елементи, встановлені в півмуфтах, яка відрізняється тим, що одна із півмуфт встановлена з можливістю осьового переміщення відносно іншої, а як пружні елементи вибрані пакети плоских пружин, одними кінцями жорстко закріплені в одній півмуфті, а другими кінцями вільно встановлені в іншій півмуфті. 1 UA 74364 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
