Розподільник гравітаційної рідинної плівки

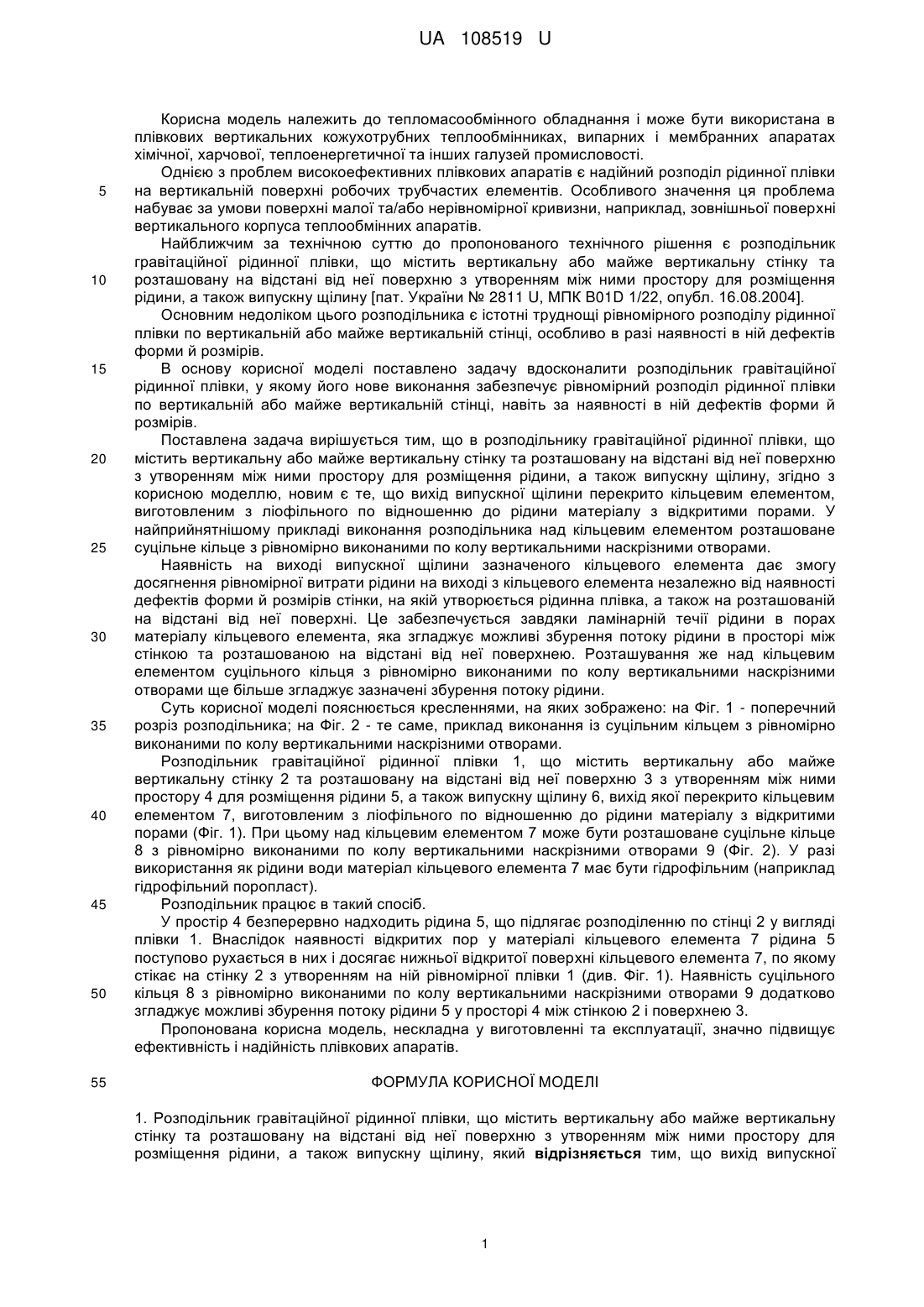

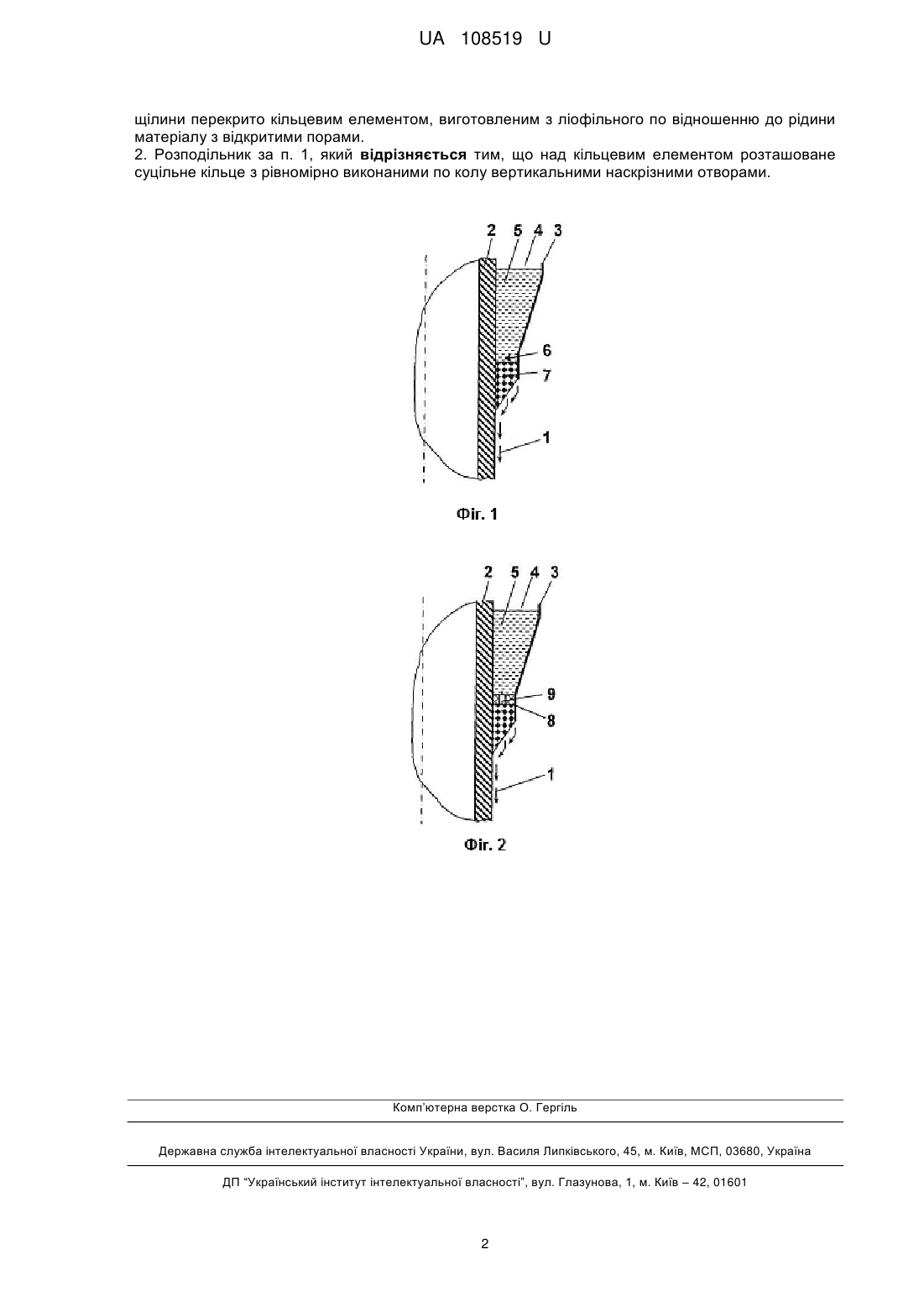

Реферат: Розподільник гравітаційної рідинної плівки містить вертикальну або майже вертикальну стінку та розташовану на відстані від неї поверхню з утворенням між ними простору для розміщення рідини, а також випускну щілину. Вихід випускної щілини перекрито кільцевим елементом, виготовленим з ліофільного по відношенню до рідини матеріалу з відкритими порами. UA 108519 U (12) UA 108519 U UA 108519 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тепломасообмінного обладнання і може бути використана в плівкових вертикальних кожухотрубних теплообмінниках, випарних і мембранних апаратах хімічної, харчової, теплоенергетичної та інших галузей промисловості. Однією з проблем високоефективних плівкових апаратів є надійний розподіл рідинної плівки на вертикальній поверхні робочих трубчастих елементів. Особливого значення ця проблема набуває за умови поверхні малої та/або нерівномірної кривизни, наприклад, зовнішньої поверхні вертикального корпуса теплообмінних апаратів. Найближчим за технічною суттю до пропонованого технічного рішення є розподільник гравітаційної рідинної плівки, що містить вертикальну або майже вертикальну стінку та розташовану на відстані від неї поверхню з утворенням між ними простору для розміщення рідини, а також випускну щілину [пат. України № 2811 U, МПК B01D 1/22, опубл. 16.08.2004]. Основним недоліком цього розподільника є істотні труднощі рівномірного розподілу рідинної плівки по вертикальній або майже вертикальній стінці, особливо в разі наявності в ній дефектів форми й розмірів. В основу корисної моделі поставлено задачу вдосконалити розподільник гравітаційної рідинної плівки, у якому його нове виконання забезпечує рівномірний розподіл рідинної плівки по вертикальній або майже вертикальній стінці, навіть за наявності в ній дефектів форми й розмірів. Поставлена задача вирішується тим, що в розподільнику гравітаційної рідинної плівки, що містить вертикальну або майже вертикальну стінку та розташовану на відстані від неї поверхню з утворенням між ними простору для розміщення рідини, а також випускну щілину, згідно з корисною моделлю, новим є те, що вихід випускної щілини перекрито кільцевим елементом, виготовленим з ліофільного по відношенню до рідини матеріалу з відкритими порами. У найприйнятнішому прикладі виконання розподільника над кільцевим елементом розташоване суцільне кільце з рівномірно виконаними по колу вертикальними наскрізними отворами. Наявність на виході випускної щілини зазначеного кільцевого елемента дає змогу досягнення рівномірної витрати рідини на виході з кільцевого елемента незалежно від наявності дефектів форми й розмірів стінки, на якій утворюється рідинна плівка, а також на розташованій на відстані від неї поверхні. Це забезпечується завдяки ламінарній течії рідини в порах матеріалу кільцевого елемента, яка згладжує можливі збурення потоку рідини в просторі між стінкою та розташованою на відстані від неї поверхнею. Розташування же над кільцевим елементом суцільного кільця з рівномірно виконаними по колу вертикальними наскрізними отворами ще більше згладжує зазначені збурення потоку рідини. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розріз розподільника; на Фіг. 2 - те саме, приклад виконання із суцільним кільцем з рівномірно виконаними по колу вертикальними наскрізними отворами. Розподільник гравітаційної рідинної плівки 1, що містить вертикальну або майже вертикальну стінку 2 та розташовану на відстані від неї поверхню 3 з утворенням між ними простору 4 для розміщення рідини 5, а також випускну щілину 6, вихід якої перекрито кільцевим елементом 7, виготовленим з ліофільного по відношенню до рідини матеріалу з відкритими порами (Фіг. 1). При цьому над кільцевим елементом 7 може бути розташоване суцільне кільце 8 з рівномірно виконаними по колу вертикальними наскрізними отворами 9 (Фіг. 2). У разі використання як рідини води матеріал кільцевого елемента 7 має бути гідрофільним (наприклад гідрофільний поропласт). Розподільник працює в такий спосіб. У простір 4 безперервно надходить рідина 5, що підлягає розподіленню по стінці 2 у вигляді плівки 1. Внаслідок наявності відкритих пор у матеріалі кільцевого елемента 7 рідина 5 поступово рухається в них і досягає нижньої відкритої поверхні кільцевого елемента 7, по якому стікає на стінку 2 з утворенням на ній рівномірної плівки 1 (див. Фіг. 1). Наявність суцільного кільця 8 з рівномірно виконаними по колу вертикальними наскрізними отворами 9 додатково згладжує можливі збурення потоку рідини 5 у просторі 4 між стінкою 2 і поверхнею 3. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно підвищує ефективність і надійність плівкових апаратів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Розподільник гравітаційної рідинної плівки, що містить вертикальну або майже вертикальну стінку та розташовану на відстані від неї поверхню з утворенням між ними простору для розміщення рідини, а також випускну щілину, який відрізняється тим, що вихід випускної 1 UA 108519 U щілини перекрито кільцевим елементом, виготовленим з ліофільного по відношенню до рідини матеріалу з відкритими порами. 2. Розподільник за п. 1, який відрізняється тим, що над кільцевим елементом розташоване суцільне кільце з рівномірно виконаними по колу вертикальними наскрізними отворами. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
