Датчик вимірювання локальної товщини рідинної плівки

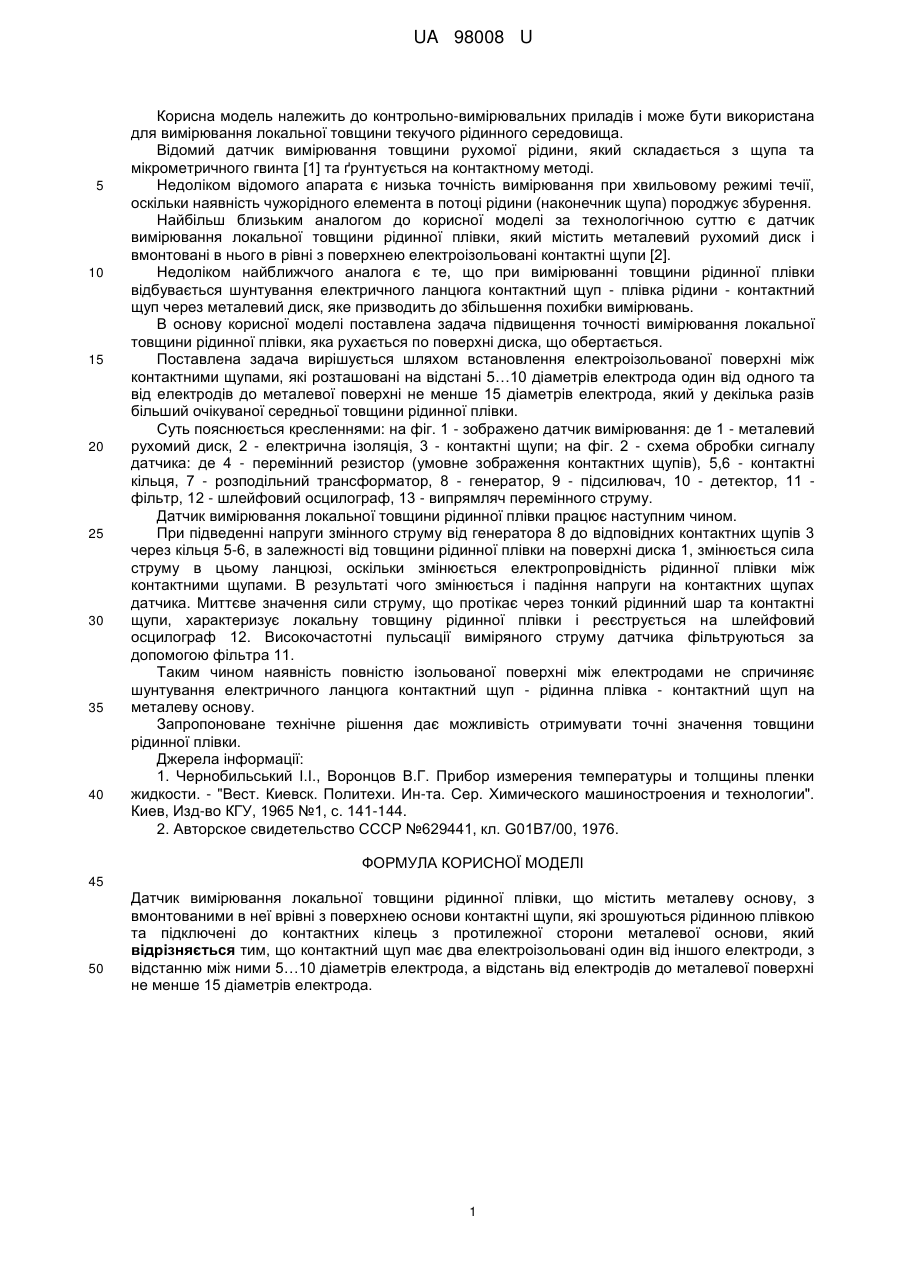

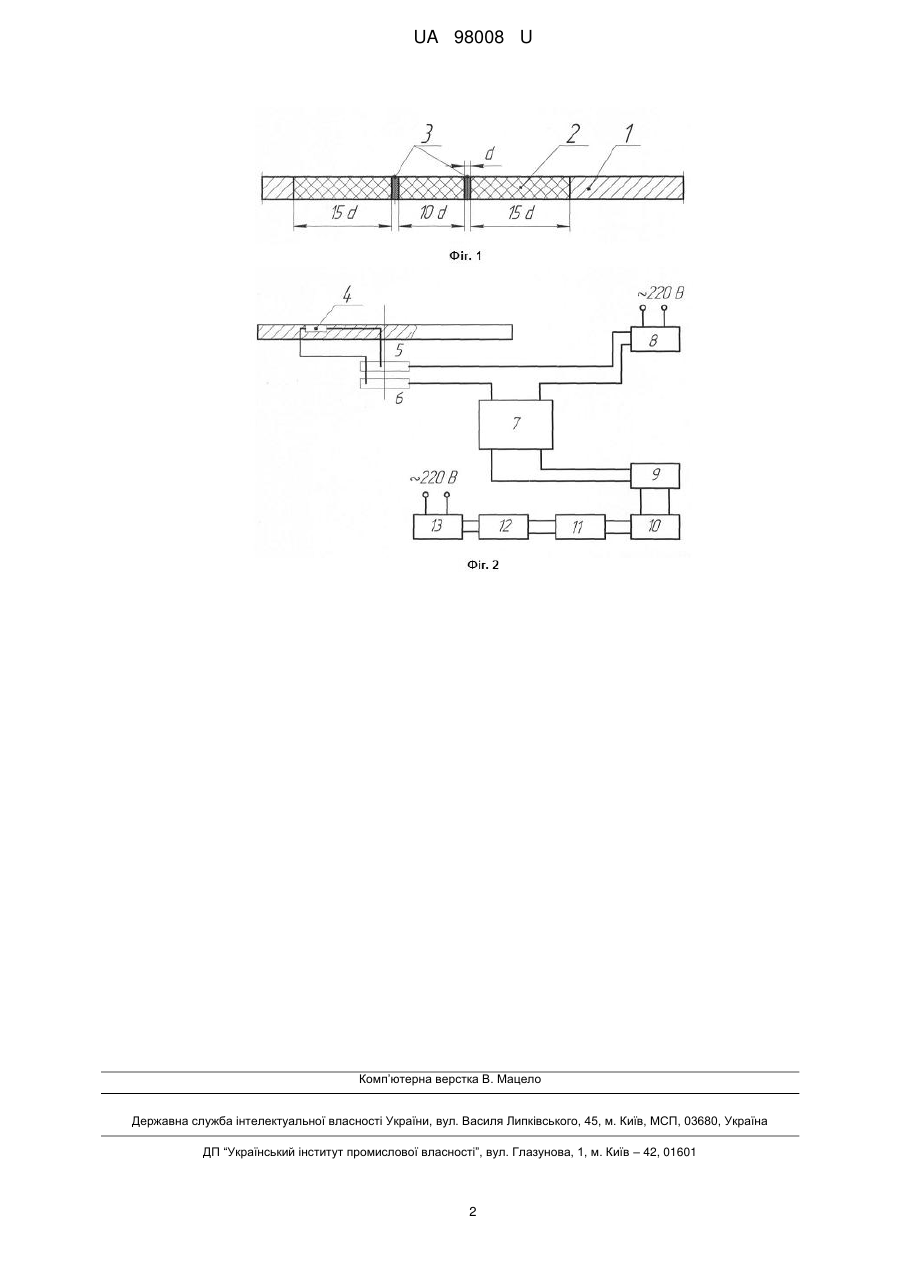

Реферат: UA 98008 U UA 98008 U 5 10 15 20 25 30 35 40 Корисна модель належить до контрольно-вимірювальних приладів і може бути використана для вимірювання локальної товщини текучого рідинного середовища. Відомий датчик вимірювання товщини рухомої рідини, який складається з щупа та мікрометричного гвинта [1] та ґрунтується на контактному методі. Недоліком відомого апарата є низька точність вимірювання при хвильовому режимі течії, оскільки наявність чужорідного елемента в потоці рідини (наконечник щупа) породжує збурення. Найбільш близьким аналогом до корисної моделі за технологічною суттю є датчик вимірювання локальної товщини рідинної плівки, який містить металевий рухомий диск і вмонтовані в нього в рівні з поверхнею електроізольовані контактні щупи [2]. Недоліком найближчого аналога є те, що при вимірюванні товщини рідинної плівки відбувається шунтування електричного ланцюга контактний щуп - плівка рідини - контактний щуп через металевий диск, яке призводить до збільшення похибки вимірювань. В основу корисної моделі поставлена задача підвищення точності вимірювання локальної товщини рідинної плівки, яка рухається по поверхні диска, що обертається. Поставлена задача вирішується шляхом встановлення електроізольованої поверхні між контактними щупами, які розташовані на відстані 5…10 діаметрів електрода один від одного та від електродів до металевої поверхні не менше 15 діаметрів електрода, який у декілька разів більший очікуваної середньої товщини рідинної плівки. Суть пояснюється кресленнями: на фіг. 1 - зображено датчик вимірювання: де 1 - металевий рухомий диск, 2 - електрична ізоляція, 3 - контактні щупи; на фіг. 2 - схема обробки сигналу датчика: де 4 - перемінний резистор (умовне зображення контактних щупів), 5,6 - контактні кільця, 7 - розподільний трансформатор, 8 - генератор, 9 - підсилювач, 10 - детектор, 11 фільтр, 12 - шлейфовий осцилограф, 13 - випрямляч перемінного струму. Датчик вимірювання локальної товщини рідинної плівки працює наступним чином. При підведенні напруги змінного струму від генератора 8 до відповідних контактних щупів 3 через кільця 5-6, в залежності від товщини рідинної плівки на поверхні диска 1, змінюється сила струму в цьому ланцюзі, оскільки змінюється електропровідність рідинної плівки між контактними щупами. В результаті чого змінюється і падіння напруги на контактних щупах датчика. Миттєве значення сили струму, що протікає через тонкий рідинний шар та контактні щупи, характеризує локальну товщину рідинної плівки і реєструється на шлейфовий осцилограф 12. Високочастотні пульсації виміряного струму датчика фільтруються за допомогою фільтра 11. Таким чином наявність повністю ізольованої поверхні між електродами не спричиняє шунтування електричного ланцюга контактний щуп - рідинна плівка - контактний щуп на металеву основу. Запропоноване технічне рішення дає можливість отримувати точні значення товщини рідинної плівки. Джерела інформації: 1. Чернобильський І.І., Воронцов В.Г. Прибор измерения температуры и толщины пленки жидкости. - "Вест. Киевск. Политехи. Ин-та. Сер. Химического машиностроения и технологии". Киев, Изд-во КГУ, 1965 №1, с. 141-144. 2. Авторское свидетельство СССР №629441, кл. G01В7/00, 1976. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Датчик вимірювання локальної товщини рідинної плівки, що містить металеву основу, з вмонтованими в неї врівні з поверхнею основи контактні щупи, які зрошуються рідинною плівкою та підключені до контактних кілець з протилежної сторони металевої основи, який відрізняється тим, що контактний щуп має два електроізольовані один від іншого електроди, з відстанню між ними 5…10 діаметрів електрода, а відстань від електродів до металевої поверхні не менше 15 діаметрів електрода. 1 UA 98008 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
