Розподільник рідинної плівки

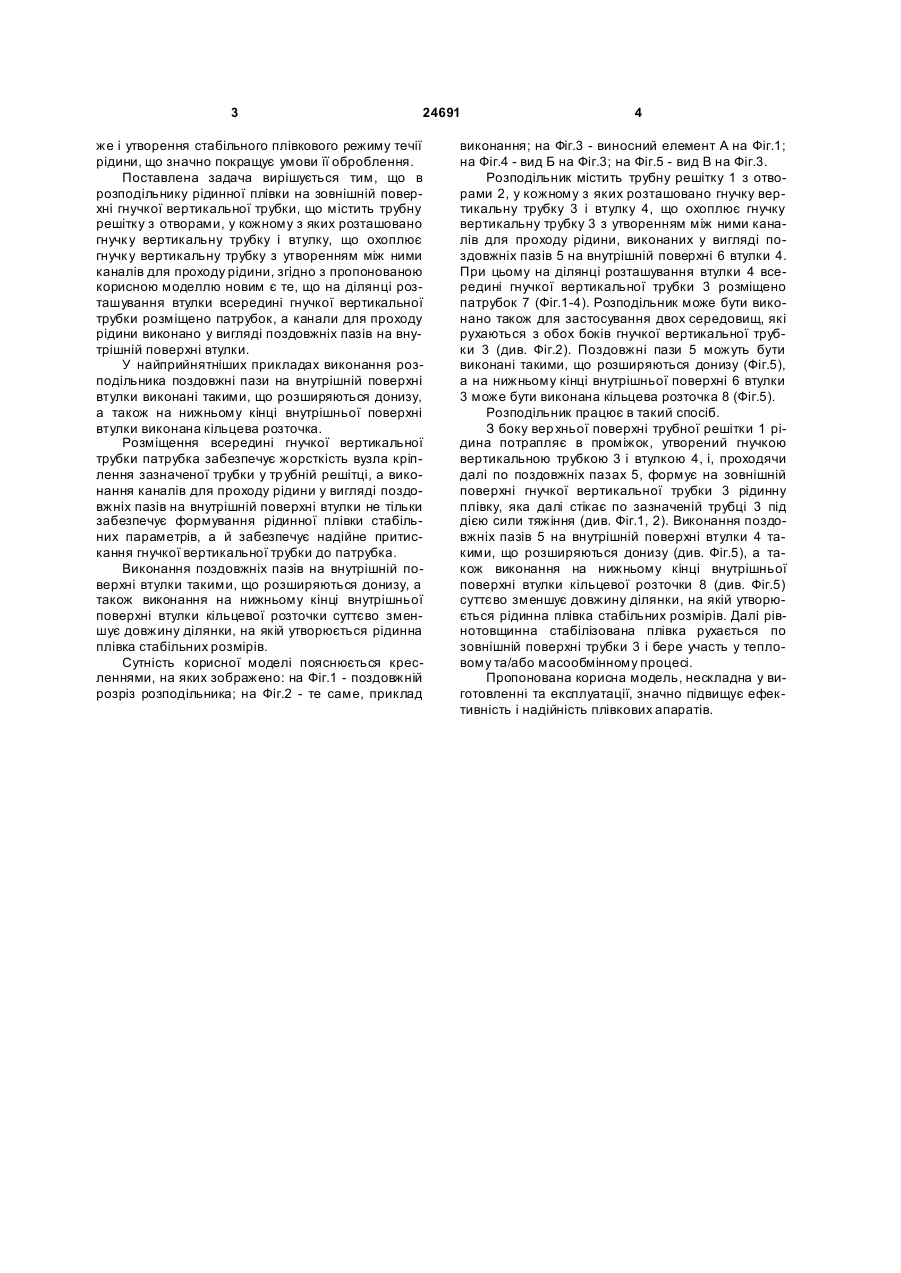

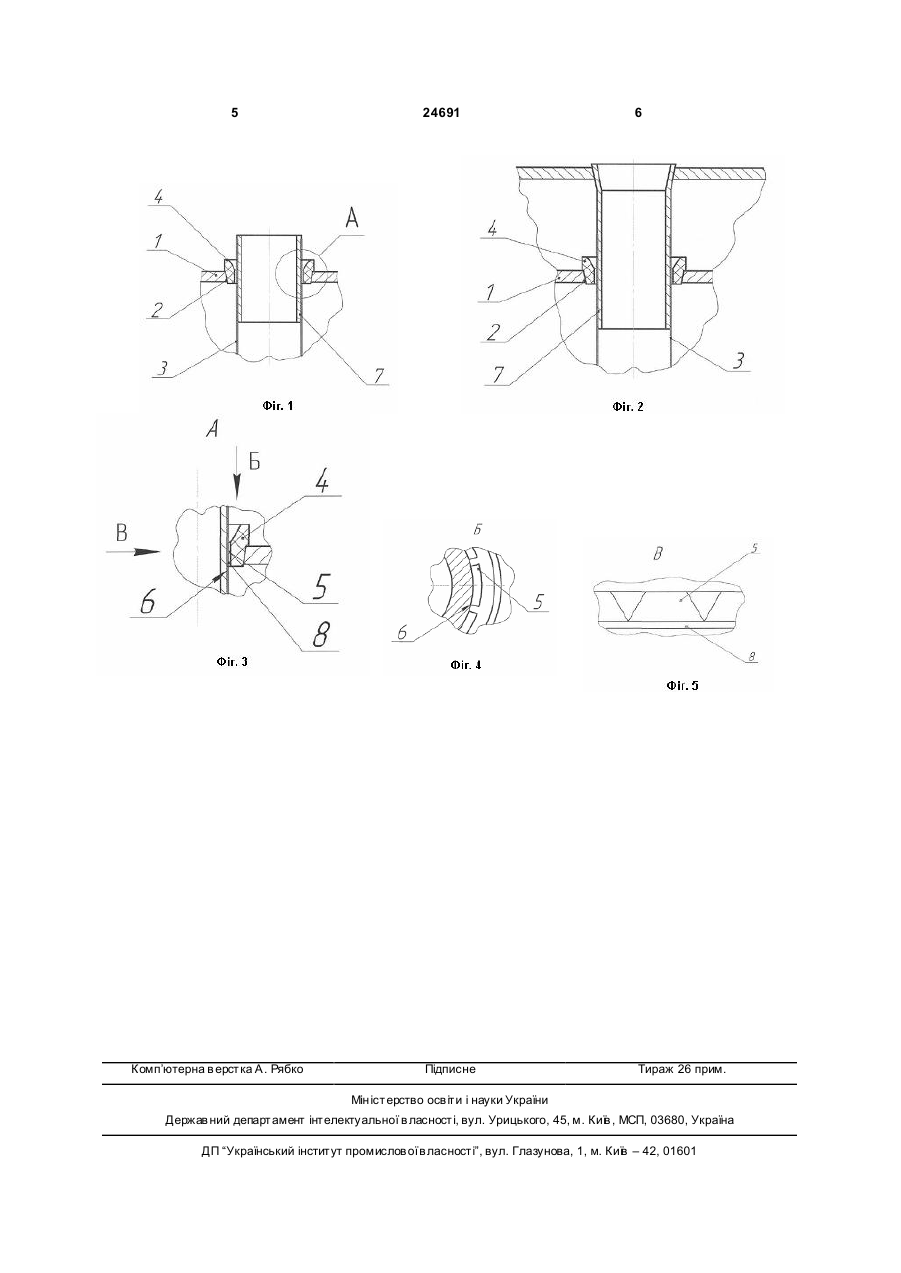

1. Розподільник рідинної плівки, що містить трубн у решітку з отворами, у кожному з яких розташовано гнучку вертикальну трубку і втулку, що охоплює гнучку вертикальну тр убку з утворенням 3 24691 же і утворення стабільного плівкового режиму течії рідини, що значно покращує умови її оброблення. Поставлена задача вирішується тим, що в розподільнику рідинної плівки на зовнішній поверхні гнучкої вертикальної трубки, що містить трубну решітку з отворами, у кожному з яких розташовано гнучк у вертикальну трубку і втулку, що охоплює гнучк у вертикальну трубку з утворенням між ними каналів для проходу рідини, згідно з пропонованою корисною моделлю новим є те, що на ділянці розташування втулки всередині гнучкої вертикальної трубки розміщено патрубок, а канали для проходу рідини виконано у вигляді поздовжніх пазів на внутрішній поверхні втулки. У найприйнятніших прикладах виконання розподільника поздовжні пази на внутрішній поверхні втулки виконані такими, що розширяються донизу, а також на нижньому кінці внутрішньої поверхні втулки виконана кільцева розточка. Розміщення всередині гнучкої вертикальної трубки патрубка забезпечує жорсткість вузла кріплення зазначеної трубки у тр убній решітці, а виконання каналів для проходу рідини у вигляді поздовжніх пазів на внутрішній поверхні втулки не тільки забезпечує формування рідинної плівки стабільних параметрів, а й забезпечує надійне притискання гнучкої вертикальної трубки до патрубка. Виконання поздовжніх пазів на внутрішній поверхні втулки такими, що розширяються донизу, а також виконання на нижньому кінці внутрішньої поверхні втулки кільцевої розточки суттєво зменшує довжину ділянки, на якій утворюється рідинна плівка стабільних розмірів. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній розріз розподільника; на Фіг.2 - те саме, приклад 4 виконання; на Фіг.3 - виносний елемент А на Фіг.1; на Фіг.4 - вид Б на Фіг.3; на Фіг.5 - вид В на Фіг.3. Розподільник містить трубну решітку 1 з отворами 2, у кожному з яких розташовано гнучку вертикальну трубку 3 і втулку 4, що охоплює гнучку вертикальну трубку 3 з утворенням між ними каналів для проходу рідини, виконаних у вигляді поздовжніх пазів 5 на внутрішній поверхні 6 втулки 4. При цьому на ділянці розташування втулки 4 всередині гнучкої вертикальної трубки 3 розміщено патрубок 7 (Фіг.1-4). Розподільник може бути виконано також для застосування двох середовищ, які рухаються з обох боків гнучкої вертикальної трубки 3 (див. Фіг.2). Поздовжні пази 5 можуть бути виконані такими, що розширяються донизу (Фіг.5), а на нижньому кінці внутрішньої поверхні 6 втулки 3 може бути виконана кільцева розточка 8 (Фіг.5). Розподільник працює в такий спосіб. З боку вер хньої поверхні трубної решітки 1 рідина потрапляє в проміжок, утворений гнучкою вертикальною трубкою 3 і втулкою 4, і, проходячи далі по поздовжніх пазах 5, формує на зовнішній поверхні гнучкої вертикальної трубки 3 рідинну плівку, яка далі стікає по зазначеній трубці 3 під дією сили тяжіння (див. Фіг.1, 2). Виконання поздовжніх пазів 5 на внутрішній поверхні втулки 4 такими, що розширяються донизу (див. Фіг.5), а також виконання на нижньому кінці внутрішньої поверхні втулки кільцевої розточки 8 (див. Фіг.5) суттєво зменшує довжину ділянки, на якій утворюється рідинна плівка стабільних розмірів. Далі рівнотовщинна стабілізована плівка рухається по зовнішній поверхні трубки 3 і бере участь у тепловому та/або масообмінному процесі. Пропонована корисна модель, нескладна у виготовленні та експлуатації, значно підвищує ефективність і надійність плівкових апаратів. 5 Комп’ютерна в ерстка А. Рябко 24691 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
