Установка для нанесення тонкого покриття на гнучку рухому підкладку

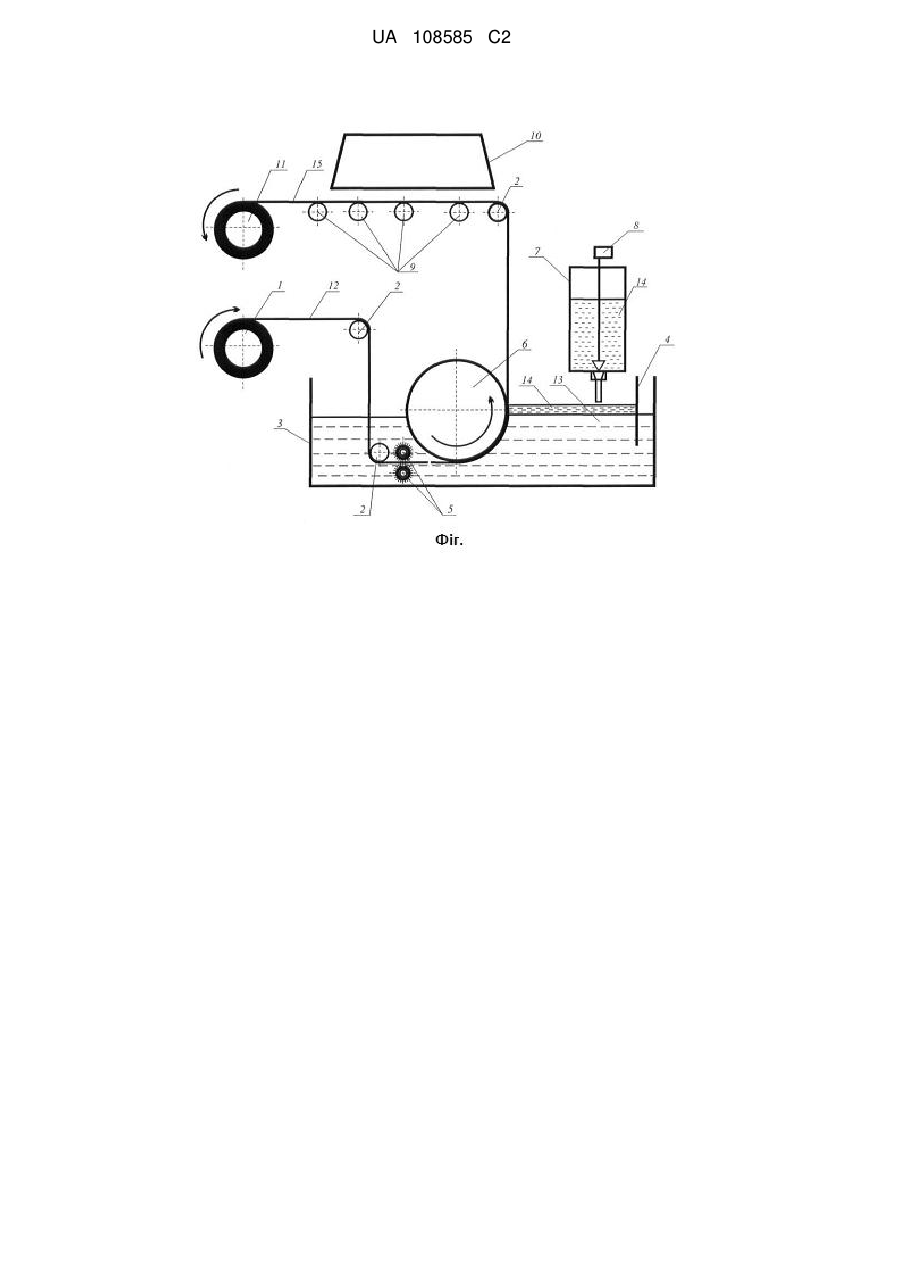

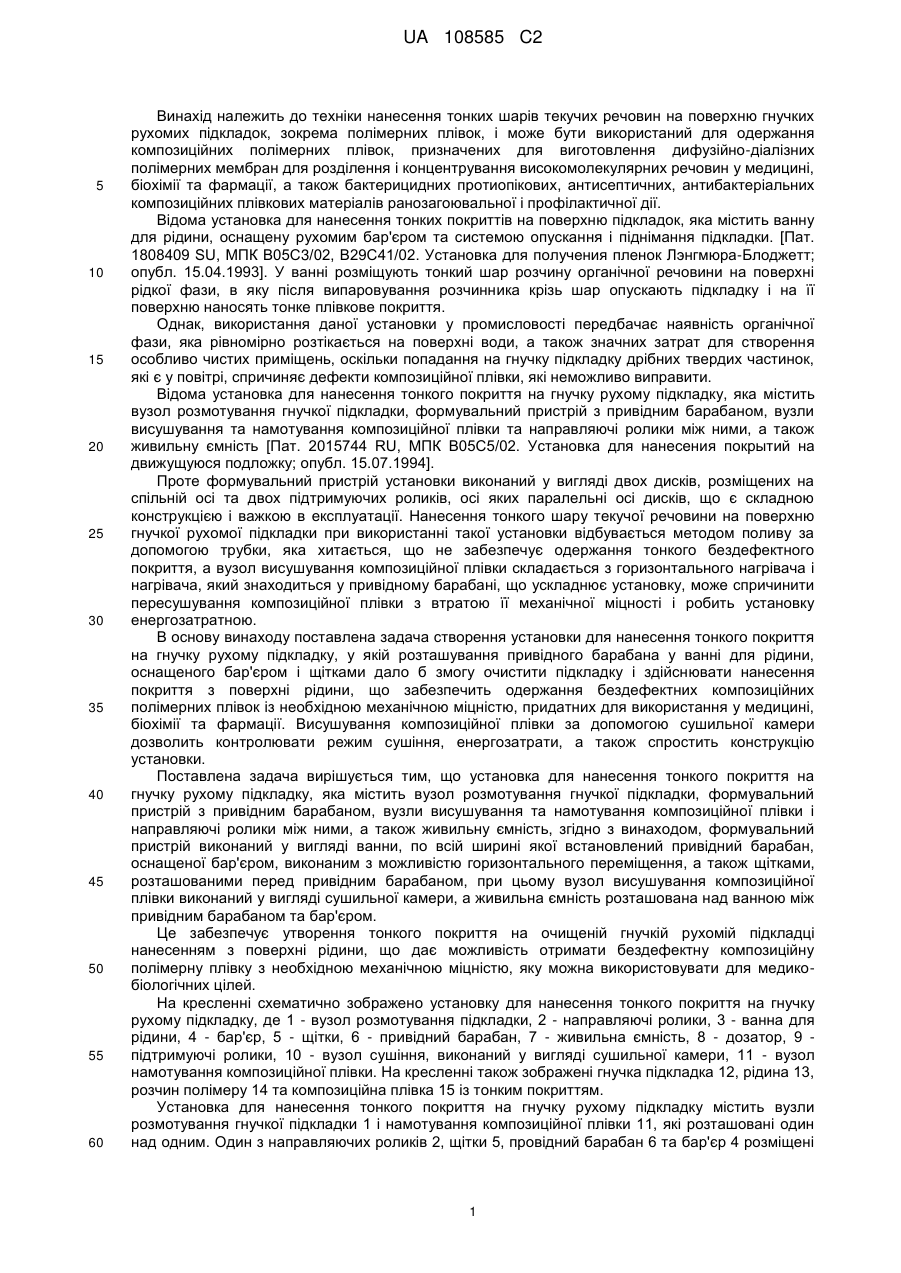

Реферат: Запропонована установка для нанесення тонкого покриття на гнучку рухому підкладку містить вузол розмотування гнучкої підкладки, формувальний пристрій з привідним барабаном, вузли висушування та намотування композиційної плівки та направляючі ролики між ними, а також живильну ємність. Формувальний пристрій виконаний у вигляді ванни, по всій ширині якої встановлений привідний барабан, оснащеної бар'єром, виконаним з можливістю горизонтального переміщення, а також щітками, розташованими перед привідним барабаном. Вузол висушування композиційної плівки виконаний у вигляді сушильної камери. Живильна ємність розташована над ванною між привідним барабаном та бар'єром. Вузол висушування виконаний у вигляді сушильної камери, яка розміщена над підтримуючими роликами. UA 108585 C2 (12) UA 108585 C2 UA 108585 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до техніки нанесення тонких шарів текучих речовин на поверхню гнучких рухомих підкладок, зокрема полімерних плівок, і може бути використаний для одержання композиційних полімерних плівок, призначених для виготовлення дифузійно-діалізних полімерних мембран для розділення і концентрування високомолекулярних речовин у медицині, біохімії та фармації, а також бактерицидних протиопікових, антисептичних, антибактеріальних композиційних плівкових матеріалів ранозагоювальної і профілактичної дії. Відома установка для нанесення тонких покриттів на поверхню підкладок, яка містить ванну для рідини, оснащену рухомим бар'єром та системою опускання і піднімання підкладки. [Пат. 1808409 SU, МПК В05С3/02, В29С41/02. Установка для получения пленок Лэнгмюра-Блоджетт; опубл. 15.04.1993]. У ванні розміщують тонкий шар розчину органічної речовини на поверхні рідкої фази, в яку після випаровування розчинника крізь шар опускають підкладку і на її поверхню наносять тонке плівкове покриття. Однак, використання даної установки у промисловості передбачає наявність органічної фази, яка рівномірно розтікається на поверхні води, а також значних затрат для створення особливо чистих приміщень, оскільки попадання на гнучку підкладку дрібних твердих частинок, які є у повітрі, спричиняє дефекти композиційної плівки, які неможливо виправити. Відома установка для нанесення тонкого покриття на гнучку рухому підкладку, яка містить вузол розмотування гнучкої підкладки, формувальний пристрій з привідним барабаном, вузли висушування та намотування композиційної плівки та направляючі ролики між ними, а також живильну ємність [Пат. 2015744 RU, МПК В05С5/02. Установка для нанесения покрытий на движущуюся подложку; опубл. 15.07.1994]. Проте формувальний пристрій установки виконаний у вигляді двох дисків, розміщених на спільній осі та двох підтримуючих роликів, осі яких паралельні осі дисків, що є складною конструкцією і важкою в експлуатації. Нанесення тонкого шару текучої речовини на поверхню гнучкої рухомої підкладки при використанні такої установки відбувається методом поливу за допомогою трубки, яка хитається, що не забезпечує одержання тонкого бездефектного покриття, а вузол висушування композиційної плівки складається з горизонтального нагрівача і нагрівача, який знаходиться у привідному барабані, що ускладнює установку, може спричинити пересушування композиційної плівки з втратою її механічної міцності і робить установку енергозатратною. В основу винаходу поставлена задача створення установки для нанесення тонкого покриття на гнучку рухому підкладку, у якій розташування привідного барабана у ванні для рідини, оснащеного бар'єром і щітками дало б змогу очистити підкладку і здійснювати нанесення покриття з поверхні рідини, що забезпечить одержання бездефектних композиційних полімерних плівок із необхідною механічною міцністю, придатних для використання у медицині, біохімії та фармації. Висушування композиційної плівки за допомогою сушильної камери дозволить контролювати режим сушіння, енергозатрати, а також спростить конструкцію установки. Поставлена задача вирішується тим, що установка для нанесення тонкого покриття на гнучку рухому підкладку, яка містить вузол розмотування гнучкої підкладки, формувальний пристрій з привідним барабаном, вузли висушування та намотування композиційної плівки і направляючі ролики між ними, а також живильну ємність, згідно з винаходом, формувальний пристрій виконаний у вигляді ванни, по всій ширині якої встановлений привідний барабан, оснащеної бар'єром, виконаним з можливістю горизонтального переміщення, а також щітками, розташованими перед привідним барабаном, при цьому вузол висушування композиційної плівки виконаний у вигляді сушильної камери, а живильна ємність розташована над ванною між привідним барабаном та бар'єром. Це забезпечує утворення тонкого покриття на очищеній гнучкій рухомій підкладці нанесенням з поверхні рідини, що дає можливість отримати бездефектну композиційну полімерну плівку з необхідною механічною міцністю, яку можна використовувати для медикобіологічних цілей. На кресленні схематично зображено установку для нанесення тонкого покриття на гнучку рухому підкладку, де 1 - вузол розмотування підкладки, 2 - направляючі ролики, 3 - ванна для рідини, 4 - бар'єр, 5 - щітки, 6 - привідний барабан, 7 - живильна ємність, 8 - дозатор, 9 підтримуючі ролики, 10 - вузол сушіння, виконаний у вигляді сушильної камери, 11 - вузол намотування композиційної плівки. На кресленні також зображені гнучка підкладка 12, рідина 13, розчин полімеру 14 та композиційна плівка 15 із тонким покриттям. Установка для нанесення тонкого покриття на гнучку рухому підкладку містить вузли розмотування гнучкої підкладки 1 і намотування композиційної плівки 11, які розташовані один над одним. Один з направляючих роликів 2, щітки 5, провідний барабан 6 та бар'єр 4 розміщені 1 UA 108585 C2 5 10 15 послідовно у ванні для рідини 3. Живильна ємність 7, оснащена дозатором 8, розміщена між провідним барабаном 6 та бар'єром 4. Направляючий ролик 2, підтримуючі ролики 9 та сушильна камера 10 розташовані паралельно один до одного та знаходяться над ванною для рідини 3. Установка працює наступним чином. Бобіну гнучкої підкладки, призначеної для нанесення тонкого покриття, встановлюють у вузол розмотування 1, а вільний кінець підкладки огинає всі вузли установки, зокрема проходить направляючий ролик 2, поміж щіток 5, огинає привідний барабан 6, який розташований по всій ширині ванни 3, направляючий ролик 2 та підтримуючі ролики 9 і закріплюють у вузлі намотування 11. Ванну 3 наповнюють рідиною 13. На поверхню рідини 13, що знаходиться між привідним барабаном 6 та бар'єром 4 із живильної ємності 7 дозують розчин полімеру 14 і пересуванням бар'єра 4 встановлюють його товщину. Включають вузол розмотування підкладки 1, привідний барабан 6, вузол намотування композиційної плівки 11, сушильну камеру 10. Підкладка 12, за допомогою направляючих роликів 2 переміщається крізь рідину 13, очищується щітками 5, огинає привідний барабан 6 і на виході із рідини 13 контактує з розчином полімеру 14, який наноситься на її поверхню, огинає направляючий ролик 2 і переміщується по підтримуючих роликах 9 через сушильну камеру 10, де випаровується розчинник і отримана композиційна плівка 15 намотується на бобіну у вузлі намотування 11. ФОРМУЛА ВИНАХОДУ 20 25 Установка для нанесення тонкого покриття на гнучку рухому підкладку, яка містить вузол розмотування гнучкої підкладки, формувальний пристрій з привідним барабаном, вузли висушування та намотування композиційної плівки і направляючі ролики між ними, а також живильну ємність, яка відрізняється тим, що формувальний пристрій виконаний у вигляді ванни, по всій ширині якої встановлений привідний барабан, оснащеної бар'єром, виконаним з можливістю горизонтального переміщення, а також щітками, розташованими перед привідним барабаном, при цьому вузол висушування композиційної плівки виконаний у вигляді сушильної камери, а живильна ємність розташована над ванною між привідним барабаном та бар'єром. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
