Шумозахисний екран

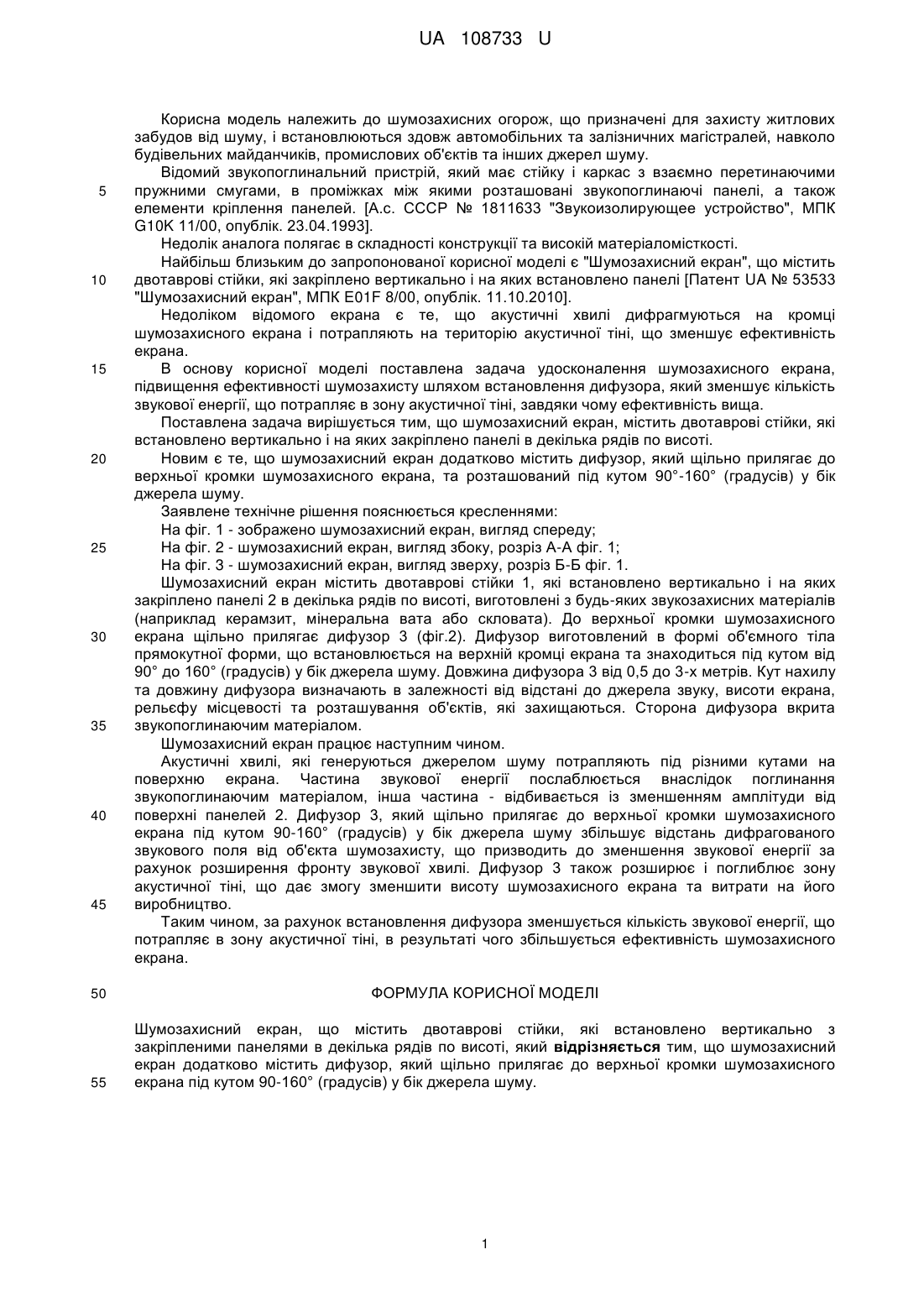

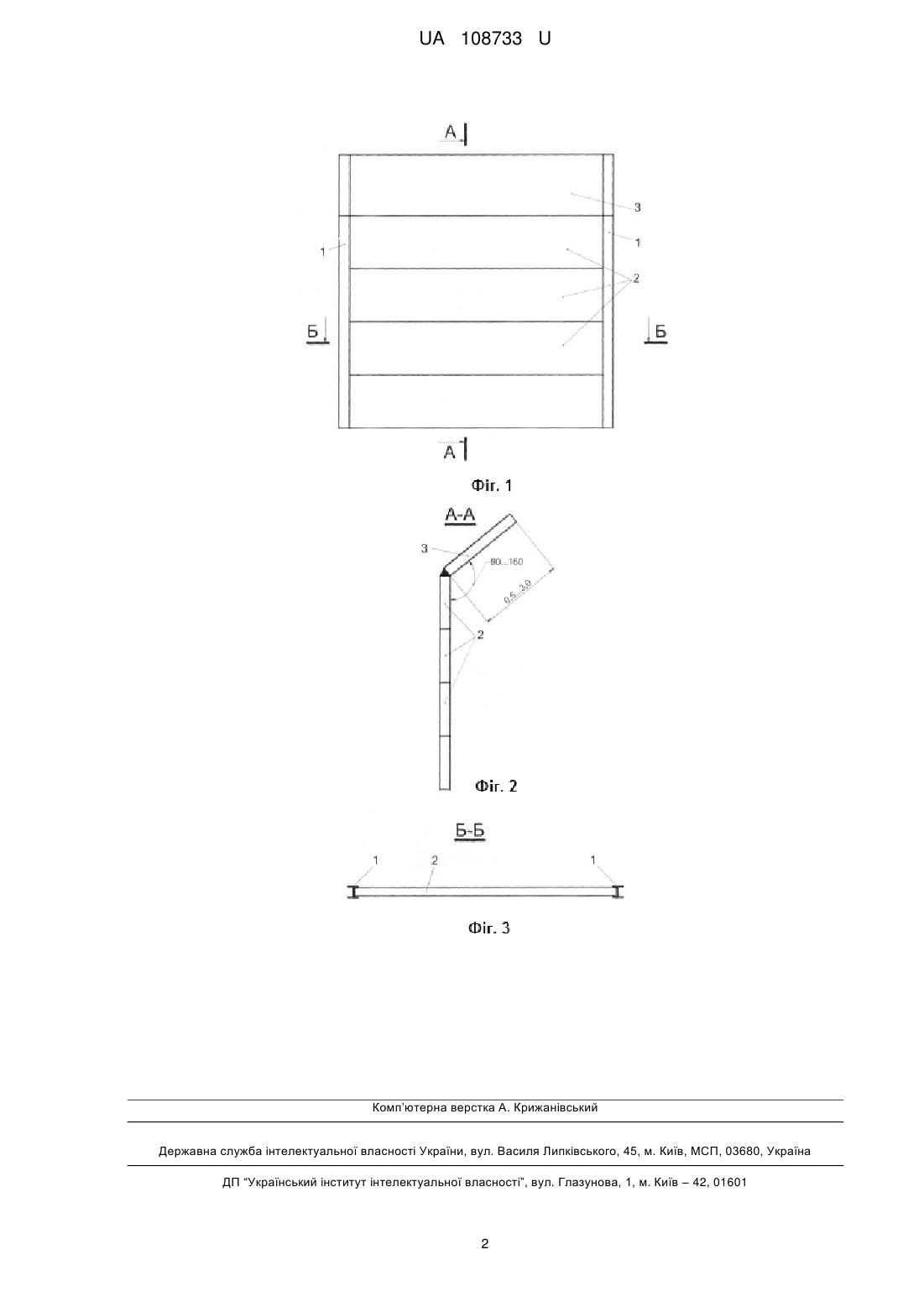

Реферат: Шумозахисний екран містить двотаврові стійки, які встановлено вертикально з закріпленими панелями в декілька рядів по висоті. Додатково екран містить дифузор, який щільно прилягає до верхньої кромки шумозахисного екрана під кутом 90-160° (градусів) у бік джерела шуму. UA 108733 U (54) ШУМОЗАХИСНИЙ ЕКРАН UA 108733 U UA 108733 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до шумозахисних огорож, що призначені для захисту житлових забудов від шуму, і встановлюються здовж автомобільних та залізничних магістралей, навколо будівельних майданчиків, промислових об'єктів та інших джерел шуму. Відомий звукопоглинальний пристрій, який має стійку і каркас з взаємно перетинаючими пружними смугами, в проміжках між якими розташовані звукопоглинаючі панелі, а також елементи кріплення панелей. [А.с. СССР № 1811633 "Звукоизолирующее устройство", МПК G10K 11/00, опублік. 23.04.1993]. Недолік аналога полягає в складності конструкції та високій матеріаломісткості. Найбільш близьким до запропонованої корисної моделі є "Шумозахисний екран", що містить двотаврові стійки, які закріплено вертикально і на яких встановлено панелі [Патент UA № 53533 "Шумозахисний екран", МПК E01F 8/00, опублік. 11.10.2010]. Недоліком відомого екрана є те, що акустичні хвилі дифрагмуються на кромці шумозахисного екрана і потрапляють на територію акустичної тіні, що зменшує ефективність екрана. В основу корисної моделі поставлена задача удосконалення шумозахисного екрана, підвищення ефективності шумозахисту шляхом встановлення дифузора, який зменшує кількість звукової енергії, що потрапляє в зону акустичної тіні, завдяки чому ефективність вища. Поставлена задача вирішується тим, що шумозахисний екран, містить двотаврові стійки, які встановлено вертикально і на яких закріплено панелі в декілька рядів по висоті. Новим є те, що шумозахисний екран додатково містить дифузор, який щільно прилягає до верхньої кромки шумозахисного екрана, та розташований під кутом 90°-160° (градусів) у бік джерела шуму. Заявлене технічне рішення пояснюється кресленнями: На фіг. 1 - зображено шумозахисний екран, вигляд спереду; На фіг. 2 - шумозахисний екран, вигляд збоку, розріз А-А фіг. 1; На фіг. 3 - шумозахисний екран, вигляд зверху, розріз Б-Б фіг. 1. Шумозахисний екран містить двотаврові стійки 1, які встановлено вертикально і на яких закріплено панелі 2 в декілька рядів по висоті, виготовлені з будь-яких звукозахисних матеріалів (наприклад керамзит, мінеральна вата або скловата). До верхньої кромки шумозахисного екрана щільно прилягає дифузор 3 (фіг.2). Дифузор виготовлений в формі об'ємного тіла прямокутної форми, що встановлюється на верхній кромці екрана та знаходиться під кутом від 90° до 160° (градусів) у бік джерела шуму. Довжина дифузора 3 від 0,5 до 3-х метрів. Кут нахилу та довжину дифузора визначають в залежності від відстані до джерела звуку, висоти екрана, рельєфу місцевості та розташування об'єктів, які захищаються. Сторона дифузора вкрита звукопоглинаючим матеріалом. Шумозахисний екран працює наступним чином. Акустичні хвилі, які генеруються джерелом шуму потрапляють під різними кутами на поверхню екрана. Частина звукової енергії послаблюється внаслідок поглинання звукопоглинаючим матеріалом, інша частина - відбивається із зменшенням амплітуди від поверхні панелей 2. Дифузор 3, який щільно прилягає до верхньої кромки шумозахисного екрана під кутом 90-160° (градусів) у бік джерела шуму збільшує відстань дифрагованого звукового поля від об'єкта шумозахисту, що призводить до зменшення звукової енергії за рахунок розширення фронту звукової хвилі. Дифузор 3 також розширює і поглиблює зону акустичної тіні, що дає змогу зменшити висоту шумозахисного екрана та витрати на його виробництво. Таким чином, за рахунок встановлення дифузора зменшується кількість звукової енергії, що потрапляє в зону акустичної тіні, в результаті чого збільшується ефективність шумозахисного екрана. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Шумозахисний екран, що містить двотаврові стійки, які встановлено вертикально з закріпленими панелями в декілька рядів по висоті, який відрізняється тим, що шумозахисний екран додатково містить дифузор, який щільно прилягає до верхньої кромки шумозахисного екрана під кутом 90-160° (градусів) у бік джерела шуму. 1 UA 108733 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
