Металева місткість для рідких та сипких речовин

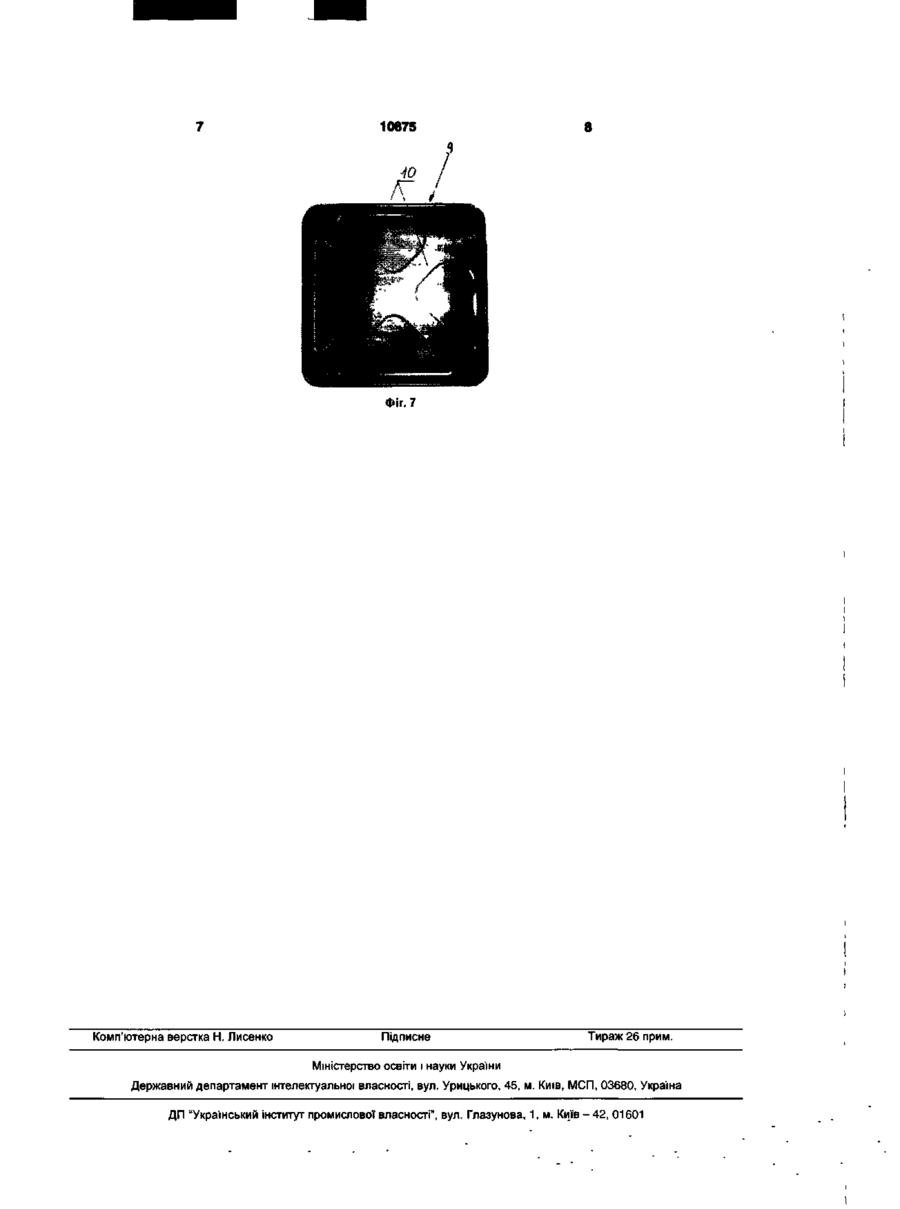

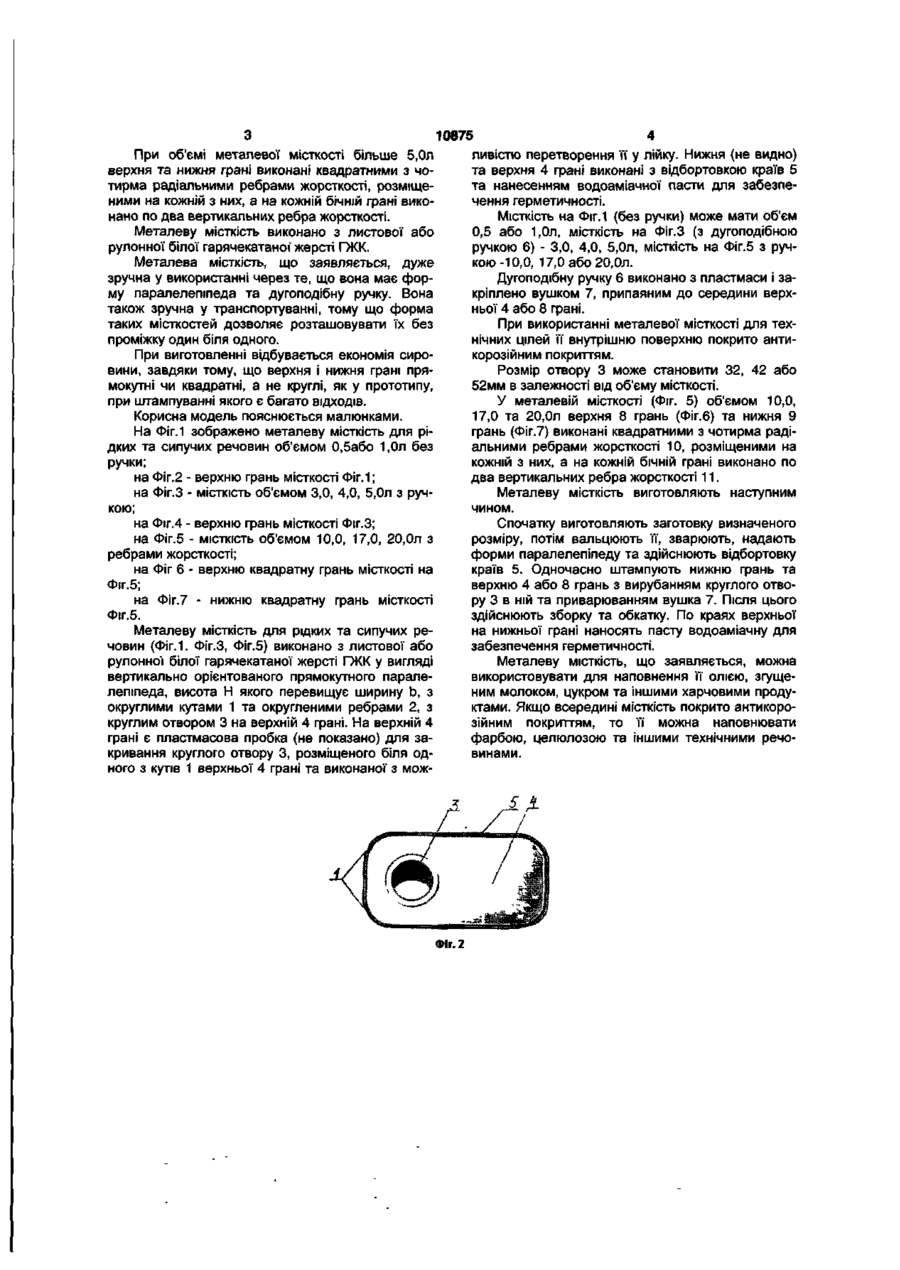

1. Металева місткість для рідких та сипких речовин, що містить бічну поверхню та дно, яка відрізняється тим, що вона виконана у вигляді вертикально орієнтованого прямокутного паралелепіпеда, висота якого перевищує ширину, з округлими кутами та округленими ребрами, з круглим отвором на верхній грані, де є пластмасова пробка для закривання круглого отвору, розміщеного біля одного з кутів верхньої грані, яка виконана з можливістю перетворення її у лійку, нижня та верхня грані виконані з відбортовкою країв та нанесенням водоаміачної пасти для забезпечення герметичності, причому місткість каністри становить 0,5, 1,0, 3,0, 4,0, 5,0, 19,0, 17,0 або 20,0л. Корисна модель належить до галузі тари, зокрема до металевої місткості, і може бути використана як місткість у харчовій, хімічній та інших галузях промисловості для рідких та сипких харчових продуктів, наприклад, олії, згущеного молока, цукру тощо, і технічних засобів, наприклад, фарби, целюлози тощо. Відомо металеву банку, що містить кришку, циліндричний суцільний корпус, суцільноштампований разом з дном [деклараційний патент України на корисну модель №838, B65D1/18,2000]. Зазначена банка призначена лише для консервів. Через циліндричну форму такі банки незручно тримати в руках, а також транспортувати, вони займають багато місця, а при виготовленні їх (штампуванні заготовок) залишається багато відходів матеріалу. В основу корисної моделі поставлено задачу створити місткість такої форми, яка була би компактна, зручна у транспортуванні та використанні і при виготовленні якої була би економія сировини. Поставлену задачу вирішують тим, що металева місткість для рідких та сипучих речовин, що 2. Металева місткість за п.1, яка відрізняється тим, що її при об'ємі більше 1,0 л вона містить пластмасову дугоподібну ручку, закріплену вушком, припаяним до середини верхньої грані. 3. Металева місткість за п.1, яка відрізняється тим, що при її використанні для технічних цілей внутрішню поверхню місткості покрито антикорозійним покриттям. 4. Металева місткість за п.1, яка відрізняється тим, що розмір отвору становить 32, 42 або 52мм в залежності від об'єму місткості. 5. Металева місткість за п.1, яка відрізняється тим, що при об'ємі місткості більше 5,0л верхня та нижня грані виконані квадратними з чотирма радіальними ребрами жорсткості, розміщеними на кожній з них, а на кожній бічній грані виконано по два вертикальних ребра жорсткості. 6. Металева місткість за будь-яким з пп.1-5, яка відрізняється тим, що її виконано з листової або рулонної білої гарячекатаної жерсті ПЖК. містить бічну поверхню та нижню грань, згідно з корисною моделлю, виконана у вигляді вертикально орієнтованого прямокутного паралелепіпеда, висота якого перевищує ширину, з округлими кутами та округленими ребрами, з круглим отвором на верхній грані, де є пластмасова пробка для закривання круглого отвору, розміщеного біля одного з кутів верхньої грані, та виконаної з можливістю перетворення її у лійку, нижня та верхня грані виконані з відбортовкою країв та нанесенням водоаміачної пасти для забезпечення герметичності, причому місткість каністри становить 0,5, 1,0, 3,0, 4,0, 5,0, 19,0, 17,0 або 20,0 л. При об'ємі металевої місткості більше 1,0л, вона містить пластмасову дугоподібну ручку, закріплену вушком, припаяним до середини верхньої грані. При використанні металевої місткості для технічних цілей її внутрішню поверхню покрито антикорозійним покриттям. Розмір отвору становить 32, 42 або 52мм в залежності від об'єму місткості. Ю f*** 00 5Г ^ При об'ємі металевої місткості більше 5,0л верхня та нижня грані виконані квадратними з чотирма радіальними ребрами жорсткості, розміщеними на кожній з них, а на кожній бічній грані виконано по два вертикальних ребра жорсткості. Металеву місткість виконано з листової або рулонної білої гарячекатаної" жерсті ГЖК. Металева місткість, що заявляється, дуже зручна у використанні через те, що вона має форму паралелепіпеда та дугоподібну ручку. Вона також зручна у транспортуванні, тому що форма таких місткостей дозволяє розташовувати їх без проміжку один біля одного. При виготовленні відбувається економія сировини, завдяки тому, що верхня і нижня грані прямокутні чи квадратні, а не круглі, як у прототипу, при штампуванні якого є багато ВІДХОДІВ. Корисна модель пояснюється малюнками. На Фіг.1 зображено металеву місткість для рідких та сипучих речовин об'ємом 0,5або 1,0л без ручки; на Фіг.2 - верхню грань місткості Фіг. 1; на Фіг.З - місткість об'ємом 3,0, 4,0, 5,0л з ручкою; на Фіг.4 - верхню грань місткості Фіг.З; на Фіг.5 - МІСТКІСТЬ об'ємом 10,0, 17,0, 20,0л з ребрами жорсткості; на Фіг 6 - верхню квадратну грань місткості на Фіг.5; на Фіг.7 - нижню квадратну грань місткості Фіг.5. Металеву місткість для рідких та сипучих речовин (Фіг.1. Фіг.З, Фіг.5) виконано з листової або рулонної білої гарячекатаної жерсті ГЖК у вигляді вертикально орієнтованого прямокутного паралелепіпеда, висота Н якого перевищує ширину Ь, з округлими кутами 1 та округленими ребрами 2, з круглим отвором 3 на верхній 4 грані. На верхній 4 грані є пластмасова пробка (не показано) для закривання круглого отвору 3, розміщеного біля одного з кутів 1 верхньої 4 грані та виконаної з мож 10875 ливістю перетворення її у лійку. Нижня (не видно) та верхня 4 грані виконані з відбортовкою країв 5 та нанесенням водоаміачної пасти для забезпечення герметичності. Місткість на Фіг.1 (без ручки) може мати об'єм 0,5 або 1,0л, місткість на Фіг.З (з дугоподібною ручкою 6) - 3,0, 4,0, 5,0л, місткість на Фіг.5 з ручкою -10,0, 17,0 або 20,0л. Дугоподібну ручку 6 виконано з пластмаси і закріплено вушком 7, припаяним до середини верхньої 4 або 8 грані. При використанні металевої місткості для технічних цілей її внутрішню поверхню покрито антикорозійним покриттям. Розмір отвору 3 може становити 32, 42 або 52мм в залежності від об'єму місткості. У металевій місткості (Фіг. 5) об'ємом 10,0, 17,0 та 20,0л верхня 8 грань (Фіг.6) та нижня 9 грань (Фіг.7) виконані квадратними з чотирма радіальними ребрами жорсткості 10, розміщеними на кожній з них, а на кожній бічній грані виконано по два вертикальних ребра жорсткості 11. Металеву місткість виготовляють наступним чином. Спочатку виготовляють заготовку визначеного розміру, потім вальцюють її, зварюють, надають форми паралелепіпеду та здійснюють відбортовку країв 5. Одночасно штампують нижню грань та верхню 4 або 8 грань з вирубанням круглого отвору 3 в ній та приварюванням вушка 7. Після цього здійснюють зборку та обкатку. По краях верхньої на нижньої грані наносять пасту водоаміачну для забезпечення герметичності. Металеву місткість, що заявляється, можна використовувати для наповнення її олією, згущеним молоком, цукром та іншими харчовими продуктами. Якщо всередині місткість покрито антикорозійним покриттям, то її можна наповнювати фарбою, целюлозою та іншими технічними речовинами. ФІг.2 «Г-ЧФ 10875 Фіг. 7 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ —42, 01601
